电子膨胀阀使用大全
北京嘉兴裕隆科技有限公司
携手前行 共创辉煌
1
特点
电子膨胀阀的特点是调节范围大、动作迅速灵敏、调节精密、稳定可靠。制冷剂在电子膨胀阀中可以正、逆两个方向流动，避免了热力膨胀阀只有一个方向的缺点。用于热泵时可使制冷系统大为简化。制冷系统停机时，电子膨胀阀可以完全关闭，使制冷剂进口处无需安装电磁阀。
2
原理
电子膨胀阀是一种可按预设程序进入制冷装置的制冷剂流量的节流元件。在一些负荷变化剧烈或运行工况范围较宽的场合，传统的节流元件（如毛细管、热力膨胀阀等）已不能满足舒适性及节能方面的要求，电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。
3

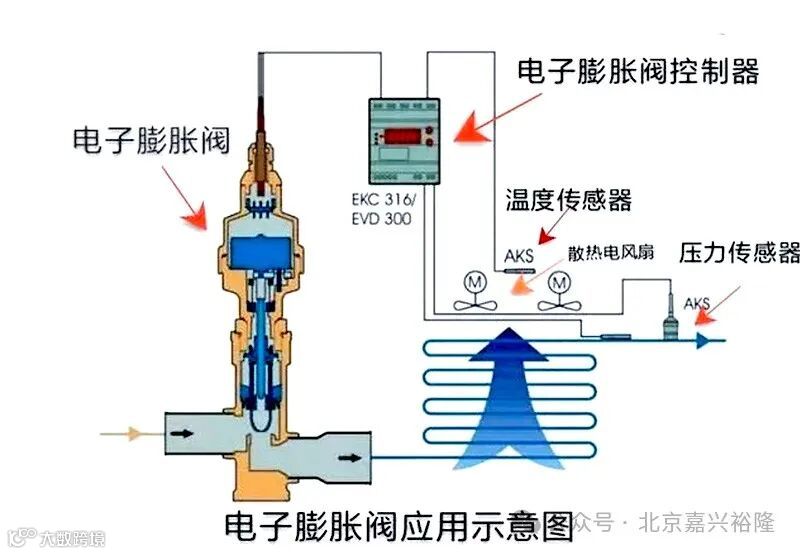

组成
电子膨胀阀和毛细管作用一样，一般起降压节流的作用。
电子膨胀阀
•，负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。
压力传感器
• 负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。
温度传感器
• 可以根据温度的不同电阻值也不同。
控制器
• 控制器是该系统的核心器件，作用类似于人体大脑。
控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。正常运转时，控制器显示系统的实际过热度。
驱动器
•接受外部电压或电流信号，驱动电子膨胀阀运行。
4
安装
安装电子膨胀阀时应注意以下几点
电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，使系统和阀体的性能受到影响；
在阀入口处安装100～120目的过滤网，以防止异物进入；
焊接时，阀体部分的温度不能超过120℃，用水冷却（为防止树脂材料热变形）时，阀体内不能进水。
