如何焊接板式换热器

鹭宫  江森日立  阿法拉伐

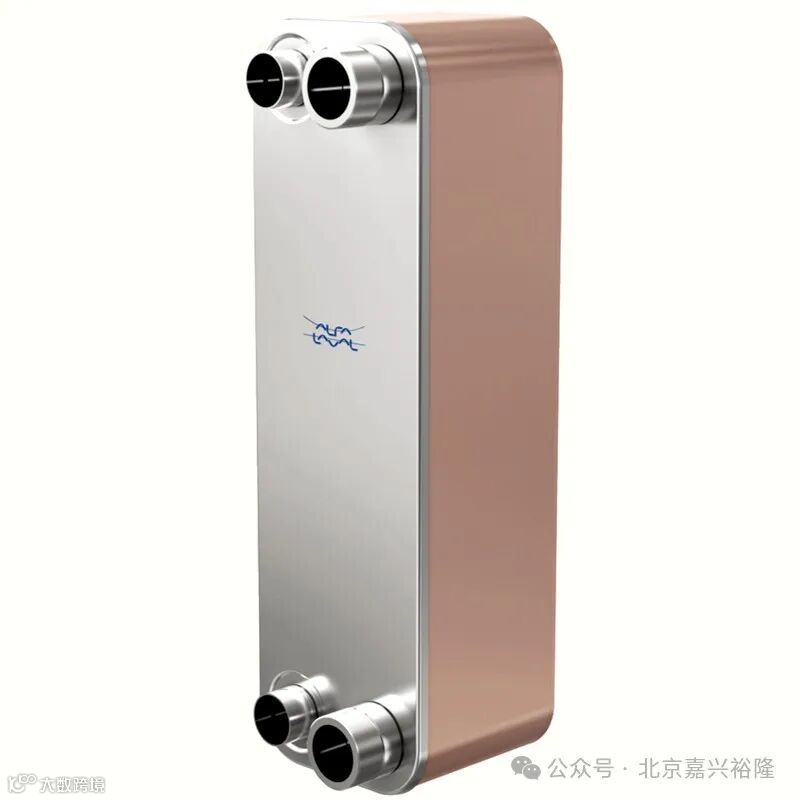

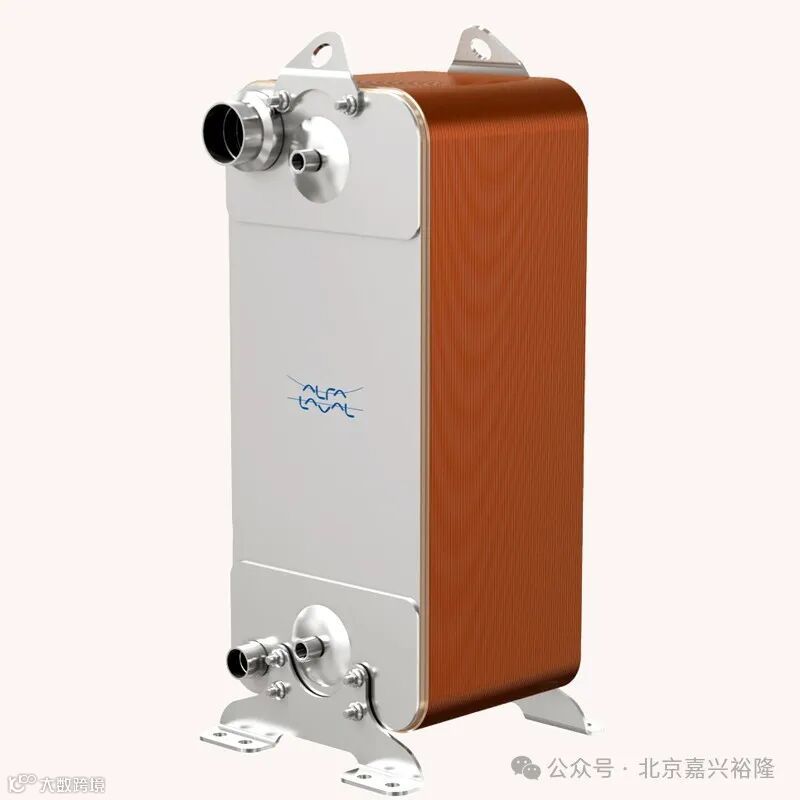

    不锈钢钎焊板式换热器( Brazed Heat Exchanger  )是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

     不锈钢钎焊板式换热器是由冲压成形的凹凸不锈钢板组成，两相临板片之间的凹凸纹路成180度相对组合,因此板式热交换器两板片之间的凹凸脊线形成了交错的接触点,将接触点以真空焊接方式结合后就形成了板式热交换器的耐高压交错流通结构,这些交错的流通结构使得板式热交换器 内的冷热流体产生强烈紊流而达到高换热效果。

     不锈钢钎焊板式换热器是全不锈钢钎焊板式换热器，关于不锈钢钎焊板式换热器的安装需要注意以下几点，由于不锈钢钎焊板式换热器是全不锈钢的，那么如何把不锈钢接口与铜管进行焊接，这里焊接工艺必须用到黄铜焊条和硼砂，而不能用磷铜焊条进行焊接，由于焊接的时候用黄铜焊条所需要的温度较高，所以在焊接不锈钢钎焊板式换热器的时候，需要对板式换热器进行降温处理，以免温度过高烧坏板片内部结构，使不锈钢钎焊板式换热器内部结构脱焊导致损坏。
