板式换热器的原理是什么

北京嘉兴裕隆科技有限公司

广州嘉欣裕隆贸易有限公司

板式换热器的核心原理是通过传热板片作为介质，实现两种（或多种）流体间的热量传递，且流体在板片两侧互不接触，属于间壁式传热设备。

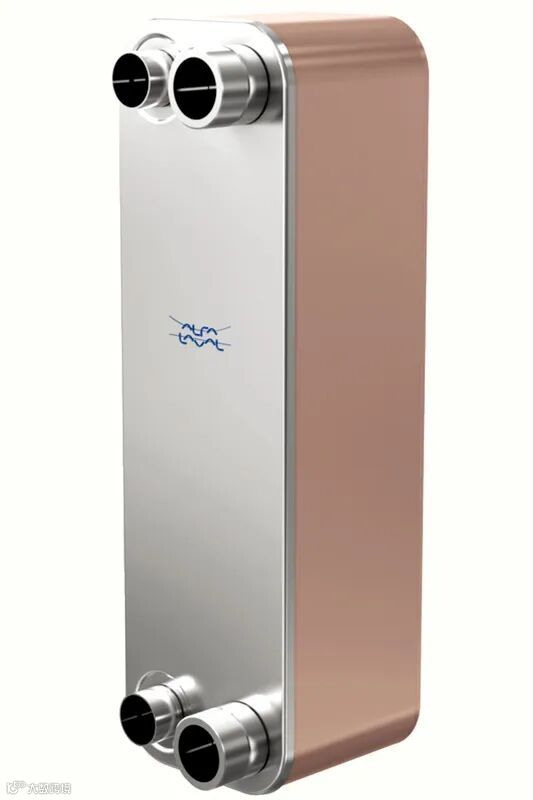

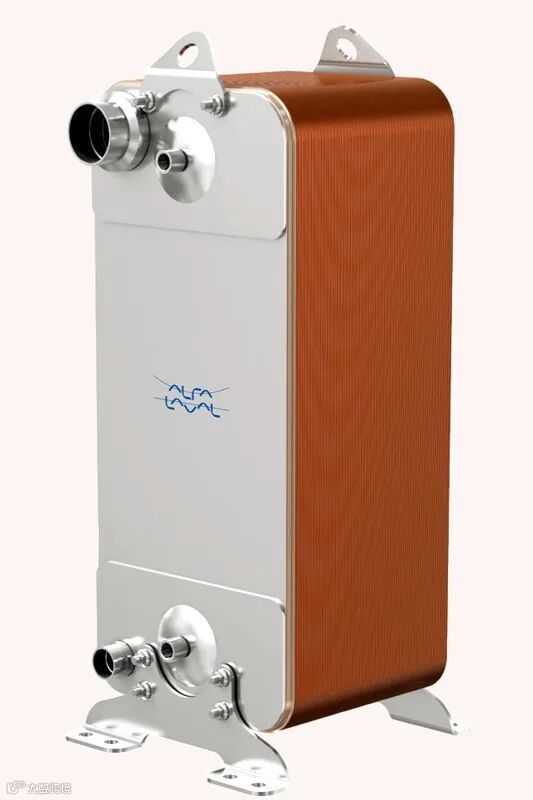

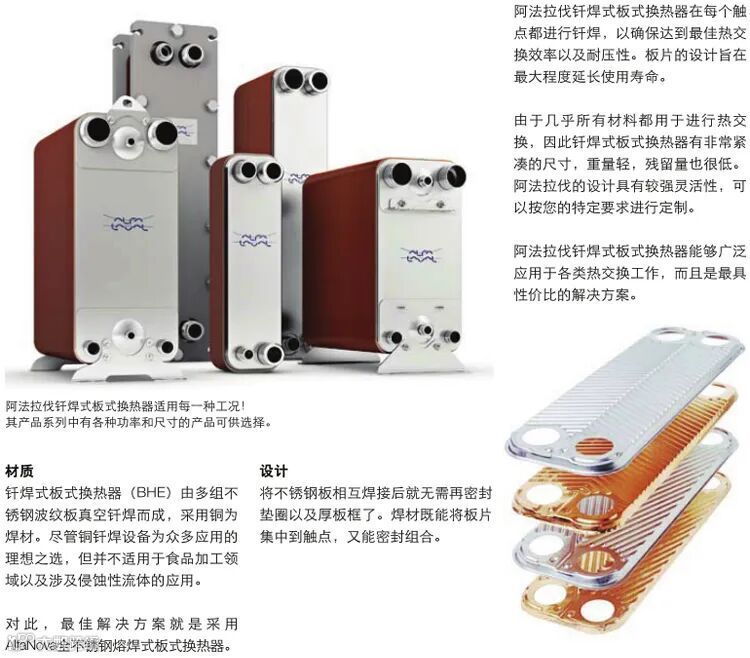

主要由多层波纹状传热板片、密封垫、压紧装置组成。板片表面的波纹设计能增加传热面积、强化流体扰动，密封垫则分隔不同流体，防止泄漏。

两种温度不同的流体（高温流体和低温流体）分别从换热器的不同接口进入，在板片两侧的流道内逆向或顺向流动。

高温流体的热量通过板片的金属壁面（传热介质）传递给低温流体，高温流体温度降低，低温流体温度升高，最终实现热量的高效交换。

热量传递主要通过“热传导+对流传热”完成——高温流体通过对流把热量传递到板片壁面，再通过热传导穿过板片，最后由板片壁面通过对流传递给低温流体。板片的波纹设计能破坏流体边界层，减少传热阻力，提升传热效率。

核心优势（呼应原理设计）

传热效率高：波纹板片增大传热面积且强化流体扰动，比传统管壳式换热器效率高3-5倍；

结构紧凑：单位体积内传热面积大，占地面积小；

灵活性强：可通过增减板片数量调整换热面积，适配不同换热需求。
