空调电子膨胀阀正确安装指南

电子膨胀阀的安装质量直接影响空调制冷/制热效率、系统稳定性及部件寿命，核心需遵循“方向正确、密封可靠、位置合理、接线规范”四大原则，具体步骤与关键要点如下：

部件检查：确认电子膨胀阀型号与空调系统匹配（如制冷剂类型、容量规格），检查阀体无破损、线圈无烧蚀，阀芯动作灵活（通电测试时无卡滞异响）。

工具与材料：准备扭矩扳手、扩口工具/钎焊设备、密封胶/生料带、绝缘胶带、压线钳，以及与系统制冷剂兼容的钎焊料（如磷铜焊料）。

系统预处理：空调管路需提前吹扫清洁（去除杂质、水分），避免安装后堵塞阀芯或磨损密封面。

1. 安装方向与位置确定

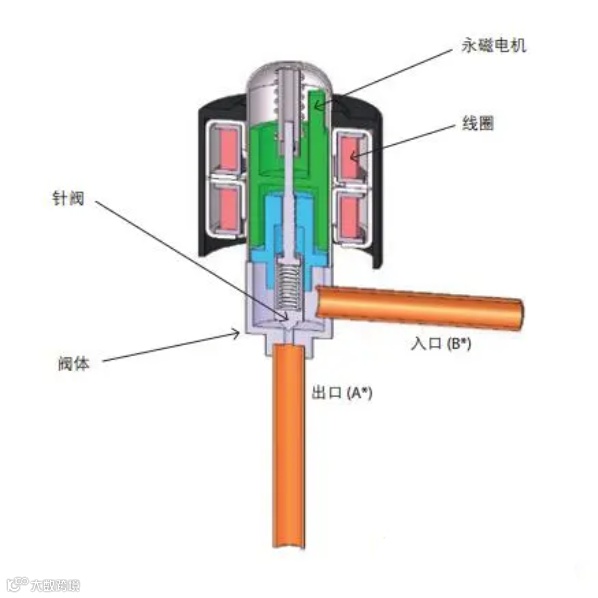

流向要求：阀体上箭头标识需与制冷剂流向一致（制冷时，液态制冷剂从冷凝器侧流入阀体，经节流后流向蒸发器；制热时按热泵循环方向匹配），严禁反向安装（会导致节流失效、系统压力异常）。

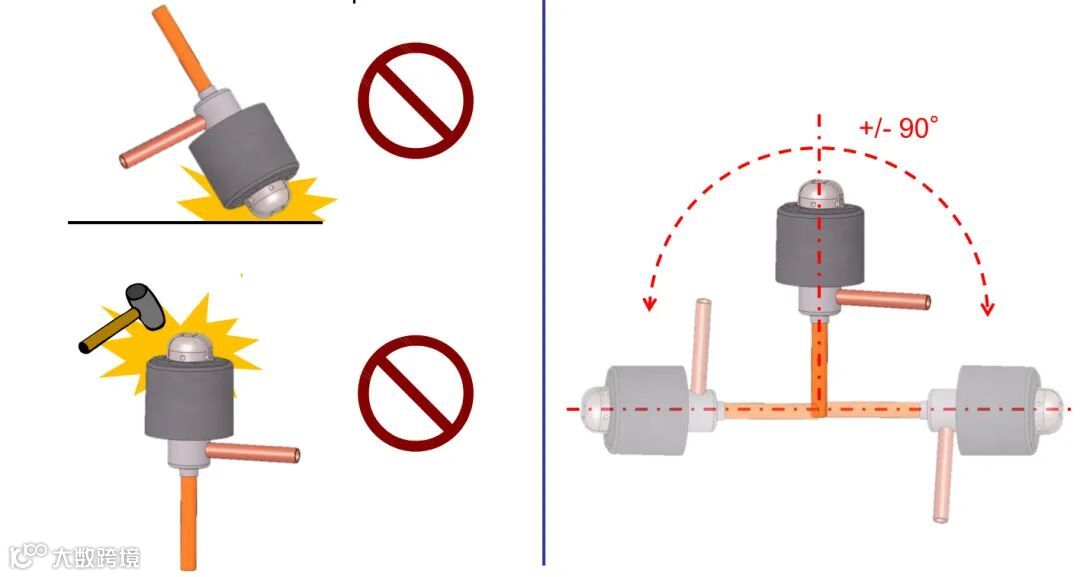

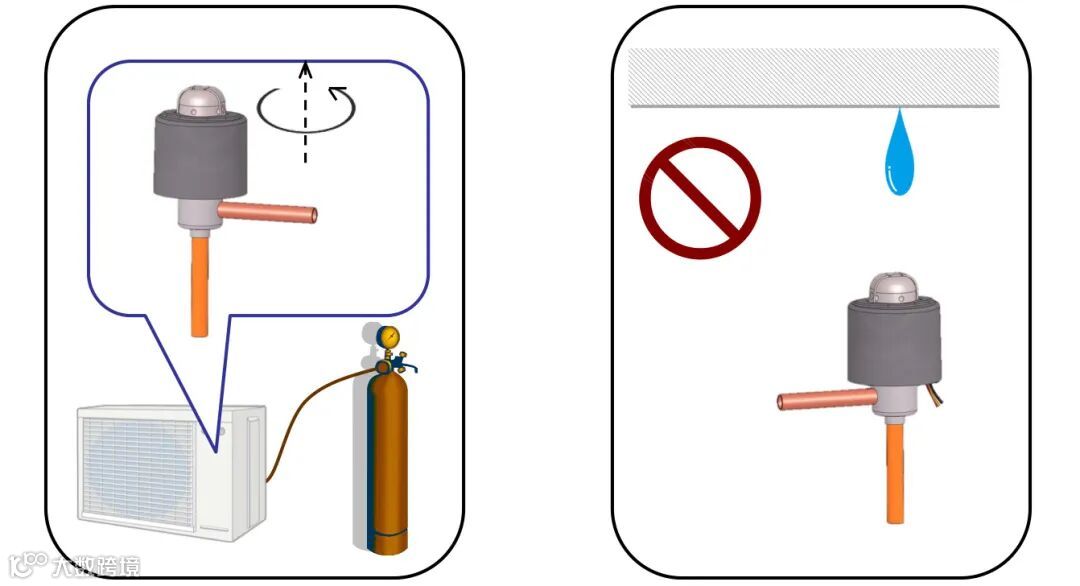

安装位置：优先安装在蒸发器入口侧，且靠近蒸发器（缩短节流后低温管路长度，减少冷量损失）；垂直安装时，线圈需朝上（避免冷凝水渗入线圈，影响电气性能），水平安装时阀芯需保持水平状态。

2. 管路连接与密封

管路匹配：膨胀阀进出口管径需与空调管路一致，若存在管径差异，需使用变径接头过渡，避免管路应力过大。

连接方式：

螺纹连接：缠绕生料带（顺时针缠绕3-5圈，避开螺纹端口）或涂抹密封胶，用扭矩扳手按厂家规定扭矩拧紧（一般8-12N·m，避免过紧损坏阀体或过松导致泄漏）。

钎焊连接：先将阀体与管路定位，拆下线圈（防止高温损坏电磁部件），钎焊温度控制在600-700℃，焊接时间≤3秒，避免火焰直接加热阀体（可包裹湿毛巾降温），焊后自然冷却，禁止浇水急冷。

泄漏检测：连接完成后，对系统充入0.8-1.0MPa氮气，用肥皂水涂抹接口处，观察无气泡产生即为密封合格。

3. 电气接线

电源匹配：确认电子膨胀阀线圈额定电压（常见DC12V、DC24V或AC220V）与空调控制板输出电压一致，严禁错接电压（会烧毁线圈）。

接线规范：剥去导线绝缘层（长度3-5mm），与阀体接线端子牢固连接（避免虚接发热），用压线钳压紧端子，再用绝缘胶带包裹绝缘；接线时需预留5-10cm冗余长度，避免拉扯导致接线松动。

屏蔽处理：若线缆靠近压缩机、变频器等强干扰部件，需使用屏蔽线，屏蔽层一端接地（接地电阻≤4Ω），减少电磁干扰对阀门控制信号的影响。

4. 保温与固定

保温处理：膨胀阀及前后10-15cm管路需包裹保温棉（厚度≥15mm，材质为闭孔海绵，如PEF、XPS），接口处用铝箔胶带密封，防止凝露滴水或冷量散失。

机械固定：用管卡将阀体与管路固定在空调机组支架上，避免运行时因振动导致阀体移位或接口松动（管卡与阀体间需垫橡胶垫，缓冲振动）。

通电测试：接通电源，控制板发送开关信号，观察电子膨胀阀阀芯动作是否顺畅（无卡顿、异响），线圈无过热现象（正常工作温度≤60℃）。

系统试运行：

制冷模式：启动空调，检测蒸发器进出口温差（正常8-12℃），系统低压压力稳定在0.3-0.5MPa（R22制冷剂），无结霜、结冰或压力波动过大情况。

制热模式（热泵型）：切换至制热，观察阀门换向响应及时，系统高压压力稳定在1.5-2.0MPa，室内机出风温度均匀。

参数校准：若空调控制板支持膨胀阀开度调节，需根据环境温度、运行工况微调开度参数（参考厂家提供的校准曲线），确保制冷/制热效率最优。

禁止在阀体上钻孔、焊接或敲击，避免损坏内部阀芯、感温元件。

安装过程中需避免杂质（如金属屑、灰尘）进入阀体，否则会导致阀芯卡滞，需在系统管路中安装过滤器（滤网精度≤100μm）。

严禁在系统未抽真空或真空度不足（≤-0.095MPa）时启动膨胀阀，避免水分、空气导致阀芯腐蚀或冰堵。

安装后若发现阀门动作异常、泄漏或系统性能不佳，需立即停机检查，禁止带故障运行。
