【科普】 空调水系统及能量表管径的确定

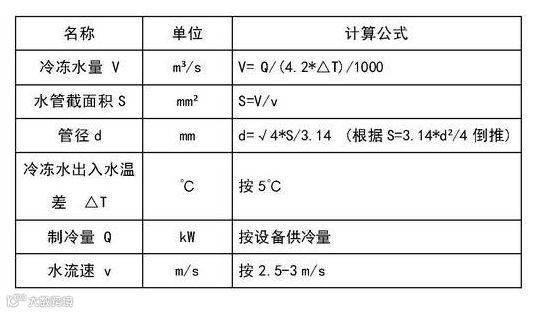

水管管径d由下式确定：

  d =

式中 m_w ----------水流量，m³/s

       V ------------水流速，m/s

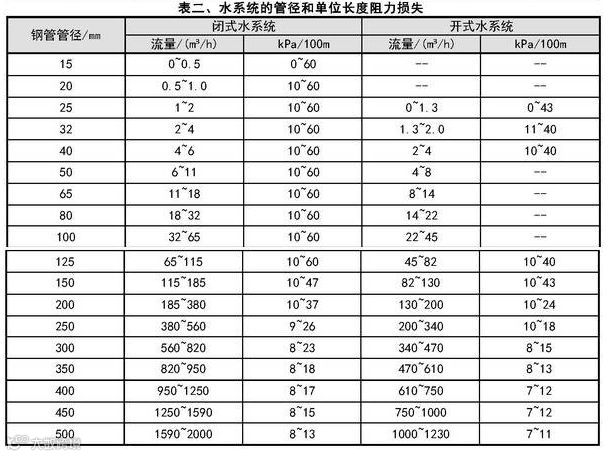

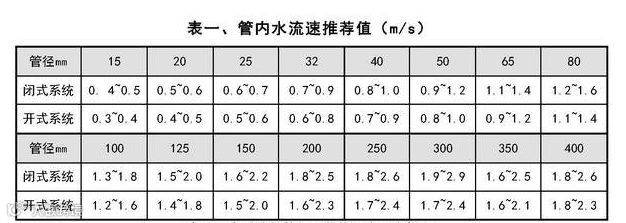

我们建议，水系统中的管内流速表按表一中的推荐值选用，经试算来确定其管径，或按表二根据流量确定管径。

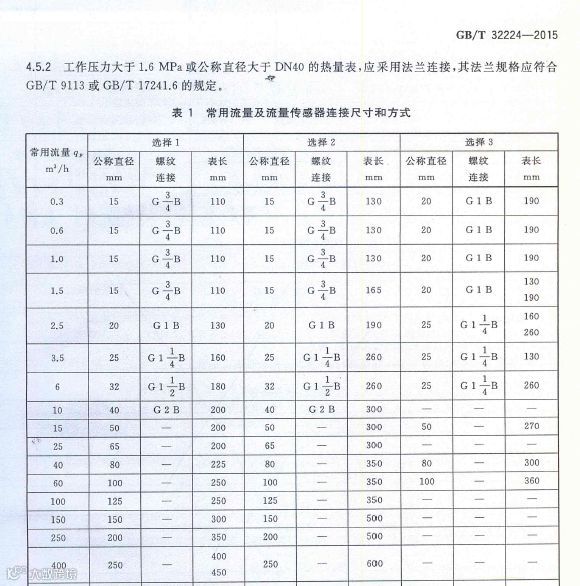

热量表在国标（GB/T32224-2015）对常用流量和口径做了规范，建议按照常用流量来选择口径如下图所示：

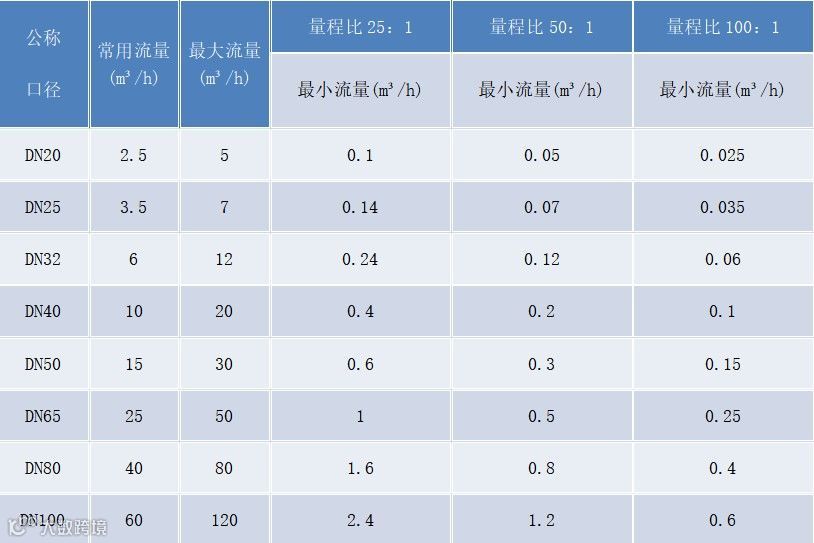

但是按照国标的的常用流量来选择口径的话往往会出现需要做缩径的情况，由于超声波冷热量表的测量量程比最高可以做到100：1，量程范围宽且稳定，所以我们可以按照空调水管同管径选择热量表的口径即可，如下图量程比越宽，测量范围就越宽。
