激光位移传感器是什么？激光位移传感器是一种非接触式的精密激光测量装置，它是根据激光三角测量法或激光回波分析法的原理来设计制造的。具有直线度好的优良特性，相对于我们已知的超声波传感器有更高的精度。下面小编就给大家介绍一下激光位移传感器的相关知识吧。
激光位移传感器是什么
激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量。
按照测量原理，激光位移传感器原理分为激光三角测量法和激光回波分析法，激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介绍激光位移传感器原理的两种测量方式。
方式一，激光三角测量法

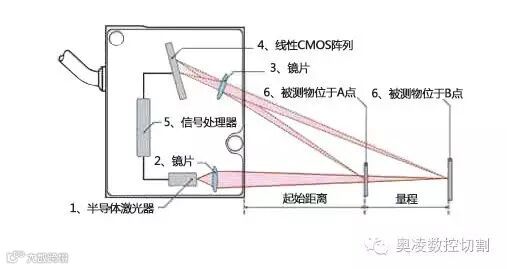

激光位移传感器的工作原理图
基本原理是光学三角法：
1、半导体激光器①被镜片②聚焦到被测物体⑥；
2、反射光被镜片③收集，投射到CMOS阵列④上；
3、信号处理器⑤通过三角函数计算阵列④上的光点位置得到距物体的距离。
激光位移传感器的工作原理激光位移传感器，它是采用三角形勾股定理来进行测量的。在激光位移传感器工作过程当中，激光位移发射器会将镜头发射出红色激光射向 物体的表面，而物体的表面会出现一系列反射情况，其中一束光芒会一反射的光线回到我们的激光位移传感器当中，这时候大家根据光线反射的角度和激光位移传感 器的距离来侦测，我们的测量点是否发生了变化？
不是光束在接受元件的位置通过模拟和电子数字的处理，在经过内部的微处理分析，然后计算出相应的输出值，然后再将输出值调整之后，向物体发射一处光芒，而这时候这束光芒就可以调整我们位移的距离。
方式二，激光回波分析法

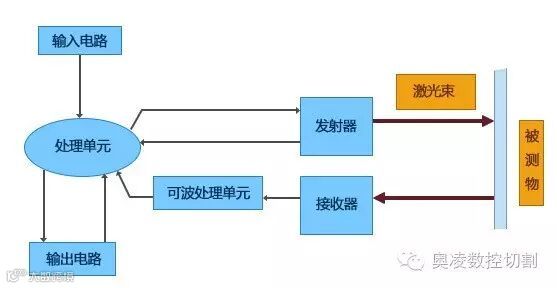

激光回波分析法的原理
激光回波分析法的原理图如上图所示。激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。
激光位移传感器通过激光发射器每秒发射一百万个激光脉冲到检测物并返回至接收器，处理器计算激光脉冲遇到检测物并返回至接收器所需的时间，以此计算出距离值，该输出值是将上千次的测量结果进行的平均输出。即所谓的脉冲时间法测量的。
位移传感器有什么用？

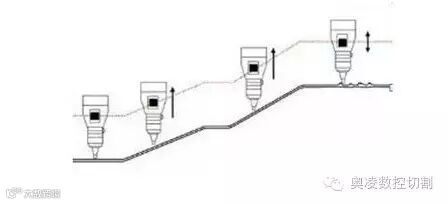

下图表示的是激光切割头在工件形状发生变化，以及表面出现凹凸不平的障碍时，位移传感器自动检测到变化，并根据变化自动调节高度，使其始终与工件表面的距离保持一致。这样可以提高加工速度，而不必持续监督。
当今国内外采用的位移传感器基本上是电容式，其结构和形状与加工头相适应，同时配有检测信号处理单元。
