热力膨胀阀的组成与质量判断

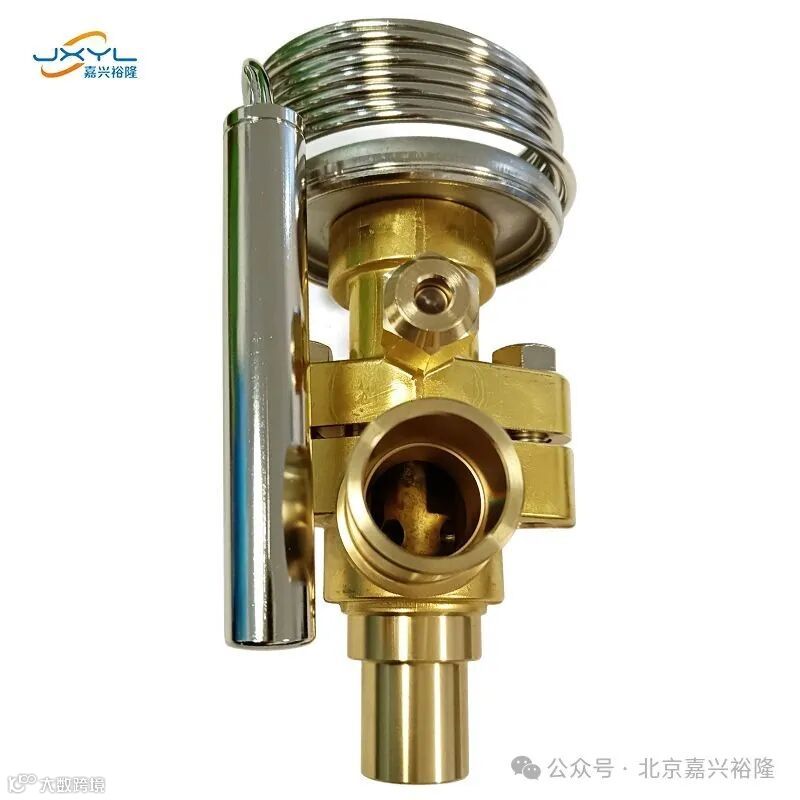

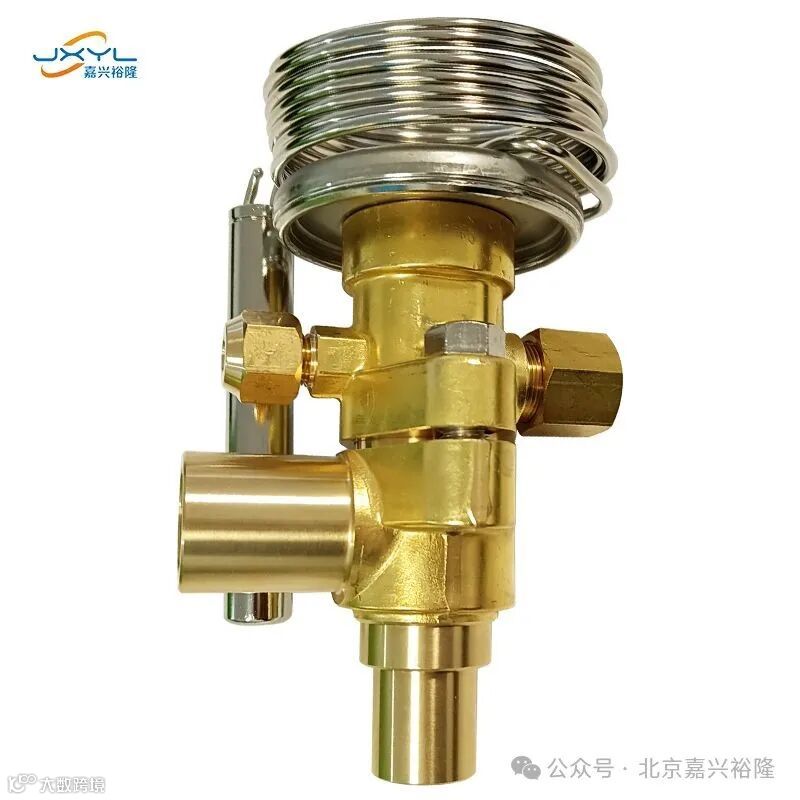

      简单说，热力膨胀阀由阀体、感温包、平衡管三大部分组成，热力膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果，热力膨胀阀通过蒸发器末端的过热度变化来控制阀门流量，防止出现蒸发器面积利用不足和敲缸现象。

      热力膨胀阀的温度范围在：-40℃至+ 10℃之间，主要起着节流降压和调节流量的作用，热力膨胀阀的感温包内充注的是处于气液平衡饱和状态的制冷剂，这部分制冷剂与系统内的制冷剂是不相通的。它一般是绑在蒸发器出气管上，与管子紧密接触以感受蒸发器出口的过热蒸气温度，由于它内部的制冷剂是饱和的，所以就根据温度传递温度下饱和状态的压力给热力膨胀阀阀体。热力膨胀阀平衡管的一端接在蒸发器出口稍远离感温包的位置上，通过毛细管直接与热力膨胀阀阀体连接。作用是传递蒸发器出口的实际压力给热力膨胀阀阀体。热力膨胀阀阀体内有二膜片，膜片在压力作用下向上移动使通过热力膨胀阀的制冷剂流量减小，在动态中寻求平衡。

      热力膨胀阀的质量判断：理想的热力膨胀阀工作状态应该是随着蒸发器负荷的变化，实时改变开度，控制流量。但实际上，由于热力膨胀阀感温包感受的温度在热传递上存在迟滞，造成热力膨胀阀的反应总是慢半拍。如果我们描绘一幅热力膨胀阀的时间流量图，我们会发现它并不是圆滑的曲线，而是波折线。热力膨胀阀的好坏反映在波折的幅度上，幅度越大说明该热力膨胀阀反应越慢，质量越差。
