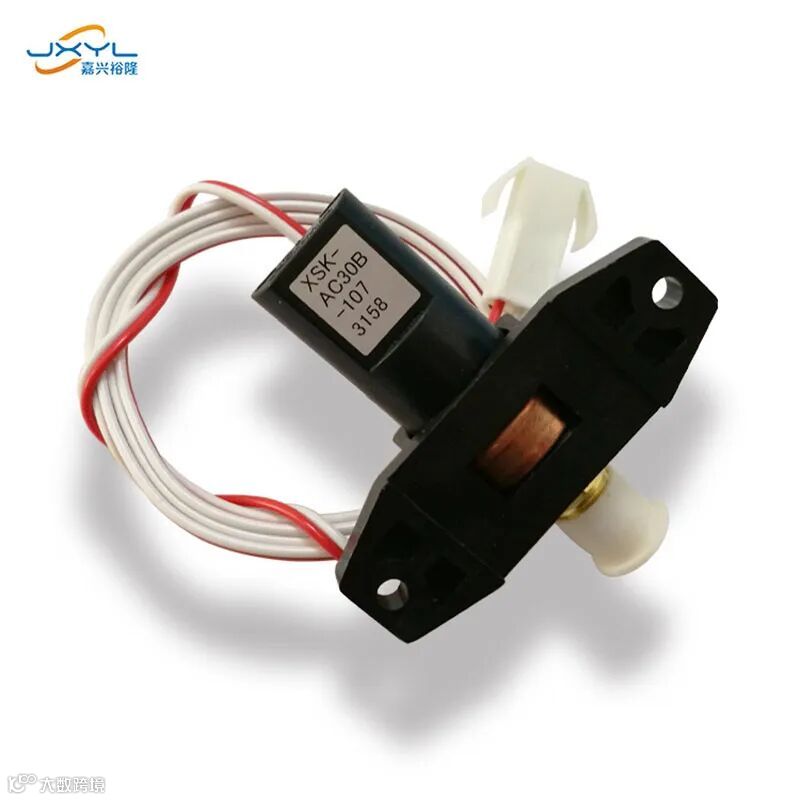

如何正确安装空调压力控制器？

正确安装空调压力控制器需遵循管路连接、电气接线、参数校准、安全测试四大核心步骤，确保与系统匹配且功能可靠。以下是操作要点：

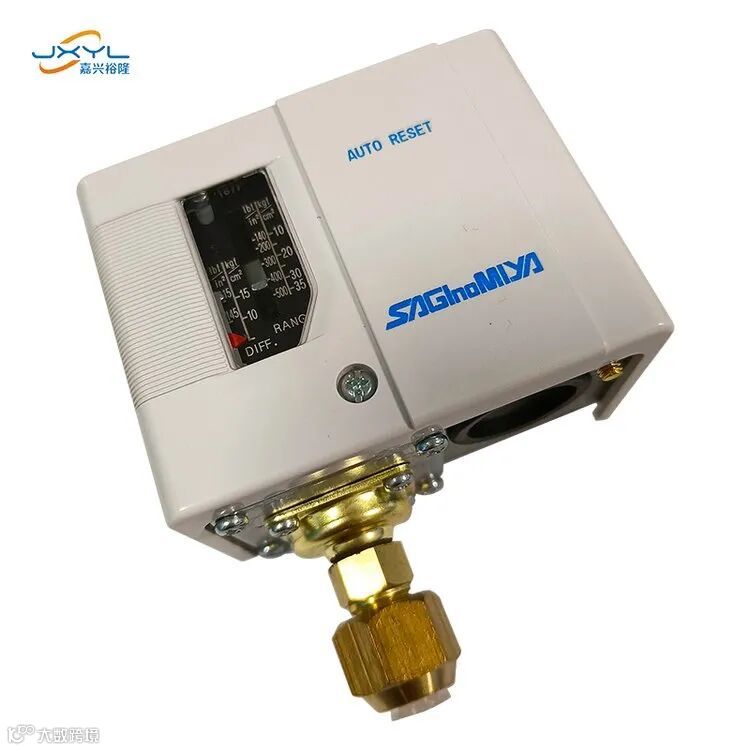

1. 型号匹配

核对控制器标注的制冷剂类型（如R410A/R32）、压力范围（如0-4MPa）和系统类型（家用/商用），避免混用。

例 ：R32系统需选耐高压控制器（最高耐压≥4.2MPa），普通R22控制器可能爆裂。

2. 工具与材料

需准备：压力表、万用表、扳手、密封胶带（生料带或O型圈）、绝缘胶布。

确认控制器接口尺寸（如1/4"螺纹或快插接口）与系统管路匹配。

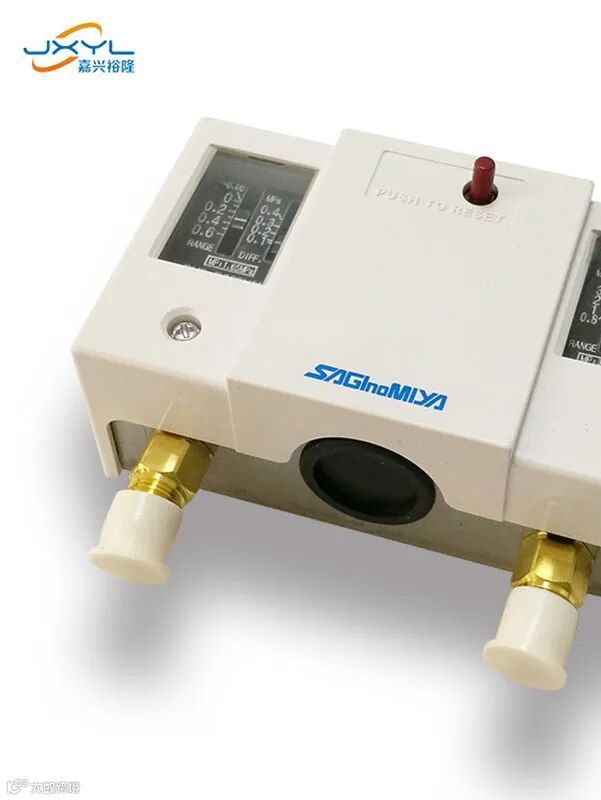

高压端安装位置

推荐位置：压缩机排气口至冷凝器之间的高压管路上，靠近冷凝器入口处（便于快速感应冷凝压力）。

避振要求：远离压缩机本体，避免振动导致接口松动或控制器内部元件损坏。

低压端安装位置

推荐位置：蒸发器出口至压缩机吸气口之间的低压管路上，靠近压缩机吸气口（监测回气压力）。

防堵塞：确保取压口无焊渣、油污，安装前用氮气吹扫管路。

连接操作步骤

1. 接口密封：

螺纹接口需缠绕生料带（顺时针缠3-5圈）或涂抹冷冻油，避免泄漏；快插接口需听到“咔嗒”声确认卡紧。

2. 管路走向：

连接软管应避免弯折角度＞90°，长度＜1.5米，防止压力传导延迟。

3. 隔离阀设置：

商用系统建议在控制器前加装球阀，便于后期维护时隔离泄压。

接线前断电

关闭空调总电源，并用万用表确认线路无电压（AC 220V/380V系统需特别注意）。

线路连接方法

1. 触点类型识别：

常开（NO）/常闭（NC）触点：

高压保护通常用常闭触点（压力正常时导通，超压时断开停机）；

低压保护同理，压力正常时导通，过低时断开。

示例 ：控制器标注“COM（公共端）、NO（常开）、NC（常闭）”，高压保护接COM+NC，超压时NC断开，切断压缩机电源。

2. 线缆规格：

控制线需用截面积≥0.75mm²的绝缘导线，动力线（如直接控制压缩机）需≥1.5mm²，避免过载发热。

3. 接地保护：

金属外壳控制器需单独接地线（PE线），确保漏电时安全泄流。

接线后检查

用万用表欧姆档测量触点通断：模拟压力变化，观察触点动作是否与设计逻辑一致（如加压时NC触点应断开）。

1. 初始参数设定

按系统要求预设高/低压动作值和压差：

家用空调参考值：

高压动作值：R410A系统2.8-3.0MPa，R22系统1.8-2.0MPa；

低压动作值：0.2-0.3MPa（制冷时），制热时需根据工况调整（如0.1-0.15MPa）。

2. 模拟压力测试

高压测试：

启动压缩机，关闭冷凝器风扇，观察压力上升至设定值时是否停机，停机压力与设定值偏差≤5%为合格。

低压测试：

缓慢释放少量制冷剂（或关闭膨胀阀），压力降至设定值时应停机，停机压力与设定值偏差≤5%。

3. 复位功能验证

压力恢复正常后，控制器应能自动复位（机械型需手动复位的除外），压缩机重新启动。

1. 泄漏检测

连接完成后，用电子检漏仪检测管路接口，确保无制冷剂泄漏（R32等易燃易爆制冷剂需重点检查）。

2. 振动与固定

用扎带或支架固定控制器本体及管路，避免运行中晃动导致接口松动。

3. 运行监测

开机运行30分钟，观察：

控制器显示压力与实测值是否一致；

压缩机启停是否符合设定逻辑，无频繁启停或延迟保护现象。

禁止带电操作：接线过程中务必断电，防止触电或烧毁控制器。

避免高温环境：控制器需远离压缩机、电加热管等热源，安装位置环境温度≤40℃。

商用系统联动：若控制器接入楼宇自控（BMS），需同步调试通讯模块（如4-20mA信号或MODBUS协议），确保数据上传正常。

总结：安装关键在于管路密封、接线正确、参数匹配、测试充分，非专业人员建议参照说明书或由持证技工操作，尤其是涉及制冷剂循环和电气安全的环节，避免因安装不当引发系统故障或安全隐患。
