钎焊板式换热器的结构特点

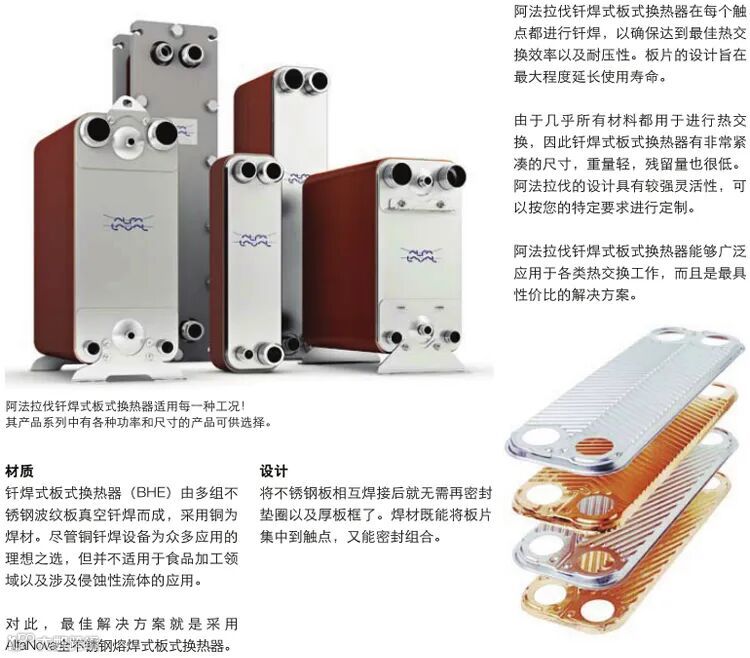

钎焊板式换热器是由一系列具有一定波纹形状的金属片叠装，经钎焊加工而成的高效换热器 。

板片是核心部件，通常由不锈钢、钛合金等耐腐蚀材料制成。板片表面有波纹，如人字形、平直形等，波纹增加了板片刚性，提高流体湍流程度，增强换热效果。

板片之间通过钎焊工艺紧密连接，在真空钎焊过程中，各波纹板间的每个接触点形成焊点，形成多个狭窄流道，同时保证密封性，无需垫片密封。

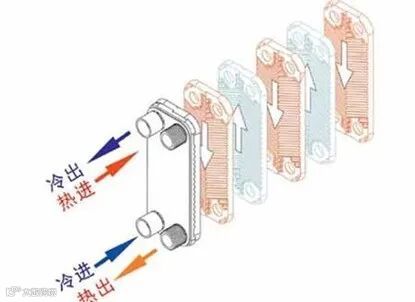

换热介质通过板束四角位置开孔形成的孔道，被导入板组，并分配到波纹状流道板之间的流道中进行热交换，形成两个独立的流道，实现冷热流体交替流动换热。

无框架支撑，体积小、重量轻，与框架式板式换热器相比，体积可缩小50%以上，重量减轻40%，适用于空间受限的场合。

封头用于封闭板束两端，确保流体在规定流道内流动，通常采用焊接或螺栓连接方式与板束相连。接管是连接外部管道与换热器内部流道的接口，其数量和尺寸根据设计流量和压力要求而定。

包括支撑板、拉杆和压紧螺栓等，用于固定板片，确保板束运行稳定，防止板片在流体压力作用下变形。
