首先要确定你切的是什么材料。一般激光切割机的话都是用CAD、coreldRAW、PS这些来排版。你会这些软件就可以直接操作激光切割机了。

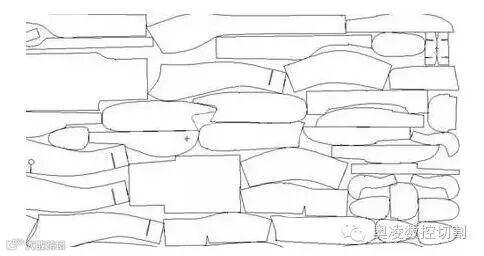

在使用激光切割机前，我们都会将制作好的图纸导入到程序，然后再利用排版软件将图形排列在一张板上，这样激光切割机就能够对产品进行批量加工了。其中，排版过程虽然很短，但是，在这里面却隐藏着很大的学问，排版稍有不对，就会对整张板的切割效果造成很大的影响。那么，下面广州奥凌数控就来给大家总结排版中六大注意事项。
零件间距
一般情况下切割厚板和热板，零件间间距要大，因为厚板热板热量影响较大，在切割拐角尖角和小图形时候，容易烧边，影响切割质量。

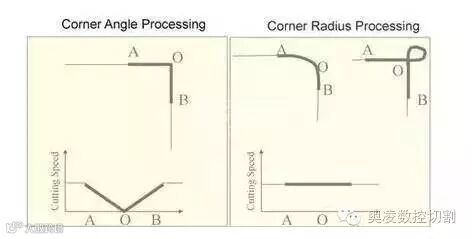

拐角熔化
当减速切割薄钢板的拐角时，激光会因产生过热而熔化拐角。在拐角处生成小半径，以保持激光的高速切割，避免在切割拐角时出现钢板过热熔化现象，从而获得良好的切割品质，并减少切割时间，提高生产力。

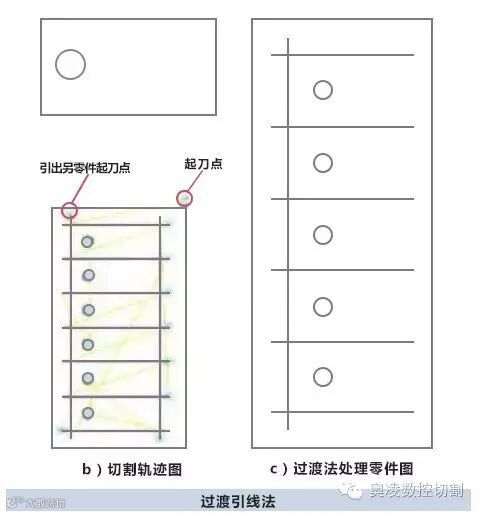

引线设置
在切割较厚板过程中，为了使割缝衔接良好，防止始端和终点烧伤，常常在切割开始和结束处各引一段过渡线，分别称作引线和尾线.引线和尾线对工件本身是没有用的，因此要安排在工件范围之外，同时注意不能将引线设置在尖角等不易散热处。
引线与割缝的连接尽量采用圆弧过渡，使机器运动平稳并避免转角停顿造成的烧伤。
零件碰撞
为使生产效率最大化，许多激光切割设备都是24h连续运转，并且使用无人操作的自动化上/卸料装置，撞到切割完成的倾翻零件而造成切割头损坏和生产中断，带来较大损失。这就需要排序的时候注意：
1、选择合适的切割路径，绕道已割好的零件，减少碰撞。
2、选择最佳的切割路线，减少切割时间。
3、 自动或手动将多个小零件用微小连接结合起来，切割完后，卸下的零件，能轻易将微小连接断开。

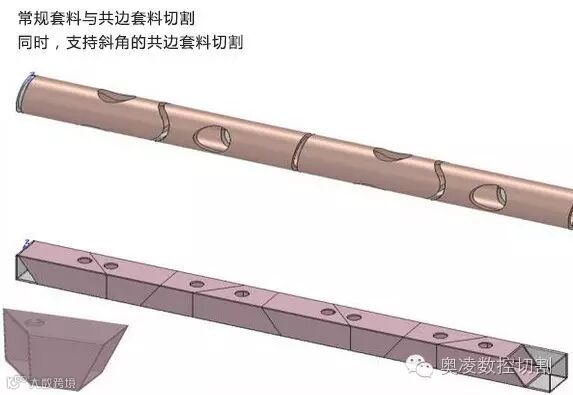

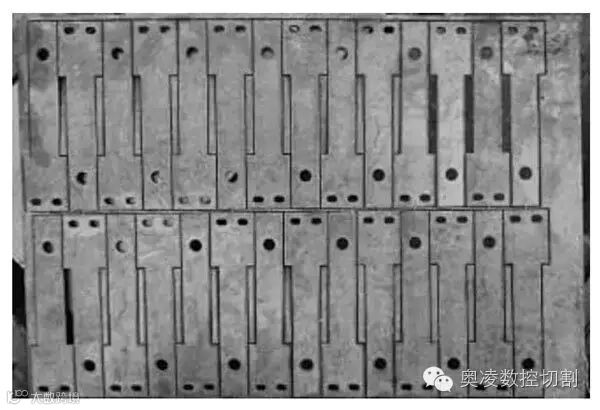

共边切割
将两种或以上的零件共边成一个组合，大批量的规则图形尽量共边，共边切割可以大大缩短切割时间，还能节省原材料。
余料处理
切割完零件后，激光切割设备工作台上的骨架状余料需要尽快的撤下，以方便后续的切割作业。对于不具有自动卸料装置的激光切割设备，可以将骨架状余料切割成小块，以方便快速移走。从而避免了操作者因搬动沉重且边缘锋利的余料所造成的人身伤害。
