甘肃省水利水电勘测设计研究院(水利部兰州勘测设计研究院)始建于1958年，是以水利水电工程为主的甲级工程勘察设计企业，公司共有在册职工961人。
面对当前BIM技术的发展形势，企业从战略上布局，展开相关工作部署。以“甘肃省天水曲溪城乡供水工程”作为BIM导航项目，在生产任务严峻的情况下，抽调30多位专业齐全且有一定工程经验的专业技术人员，组建三维数字化设计核心团队（BIM团队），专门进行导航项目的三维技术攻关。
项目团队应用Autodesk全系列BIM设计软件，以及地质内外业一体化平台。经过半年探索努力，创建全部建筑物三维模型，完成三维模型各级总装，三维抽图200余张，2018年底完成总装模型校审后初设阶段固化。
天水曲溪城乡供水工程设计内容包括枢纽子系统、引水工程子系统、电站厂房子系统等，基本涵盖水利水电工程常见建筑物和主要专业。

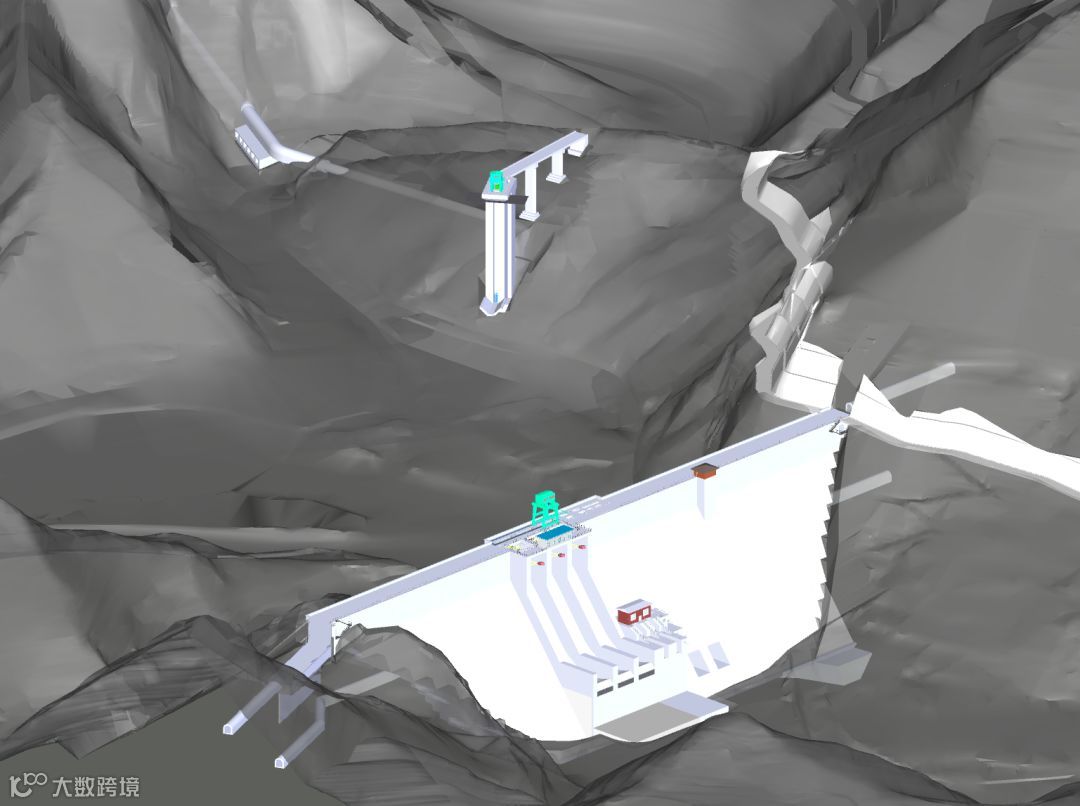

枢纽区Navisworks总装模型

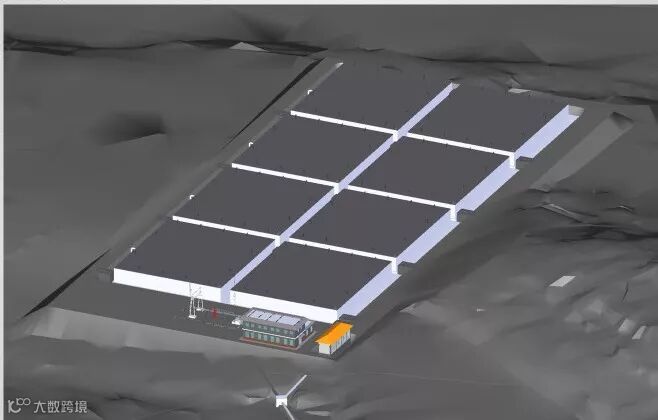

调蓄水池电站区Navisworks总装模型

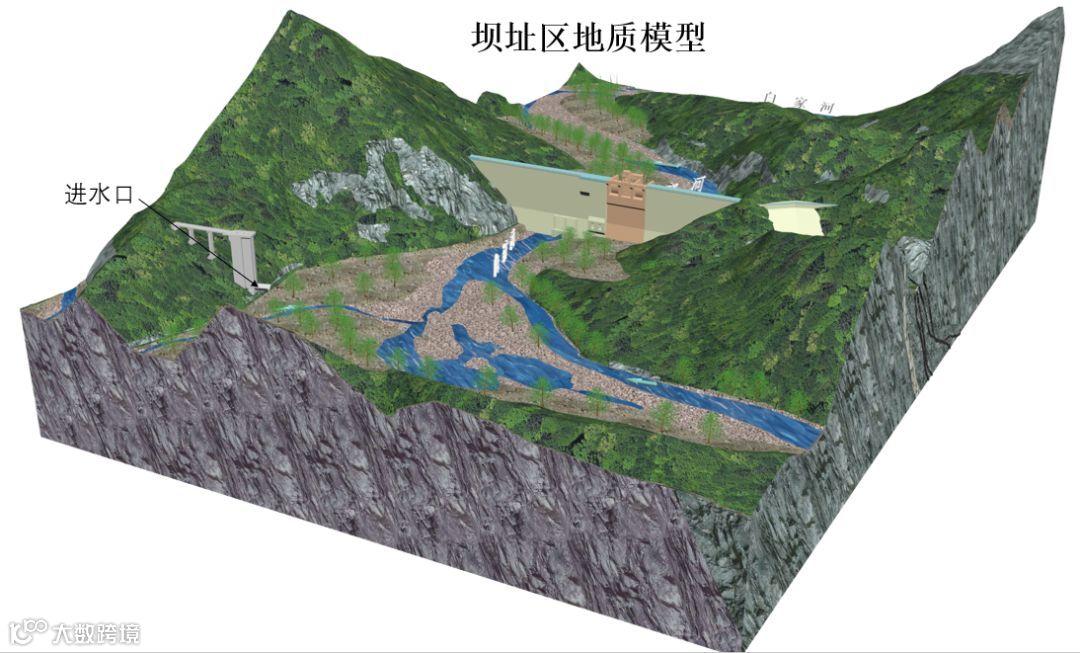

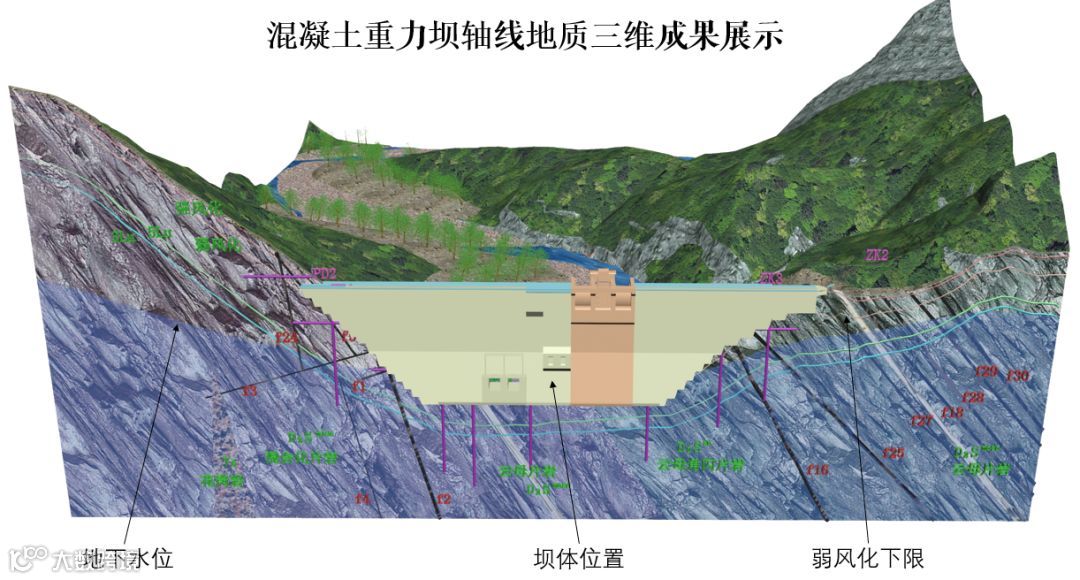

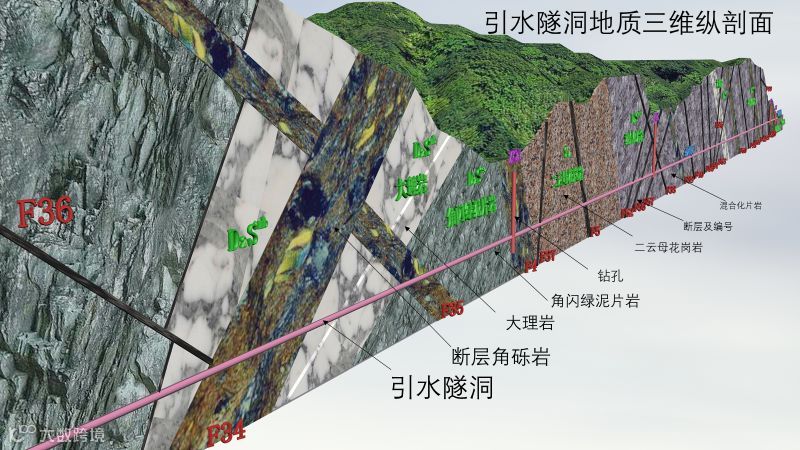

地质专业使用内外业一体化模块，综合应用移动终端技术、GPS技术和GIS技术，将地质测绘、钻孔编录、平硐编录、施工编录等数据，现场采集并录入工程地质数据库。同时将岩体试验软件、物探数据解译软件与工程地质数据库之间建立数据接口，将成果直接导入数据库。

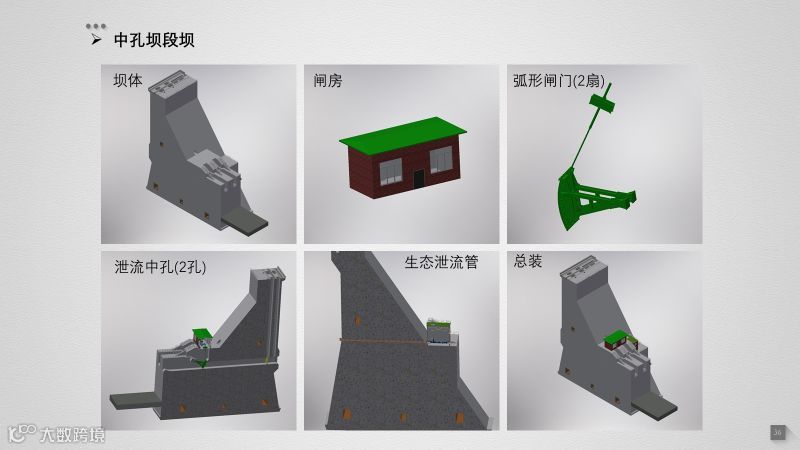

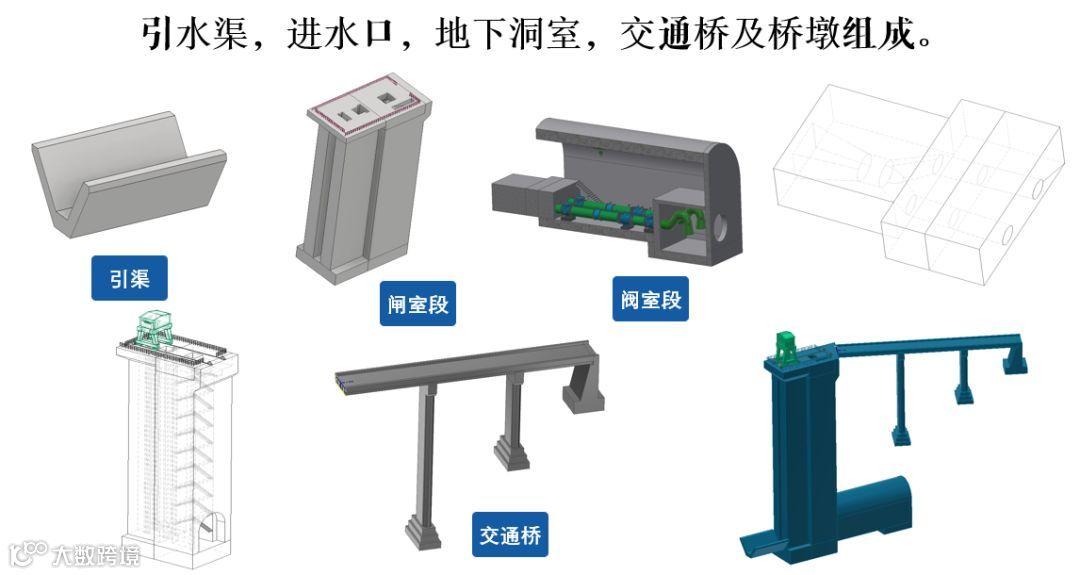

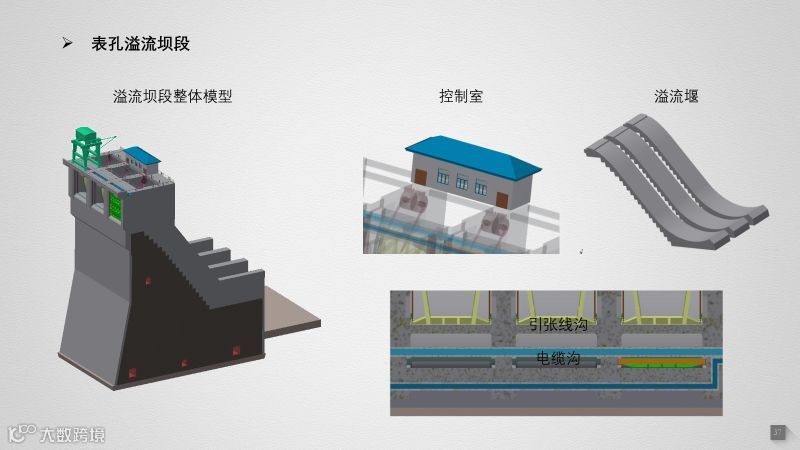

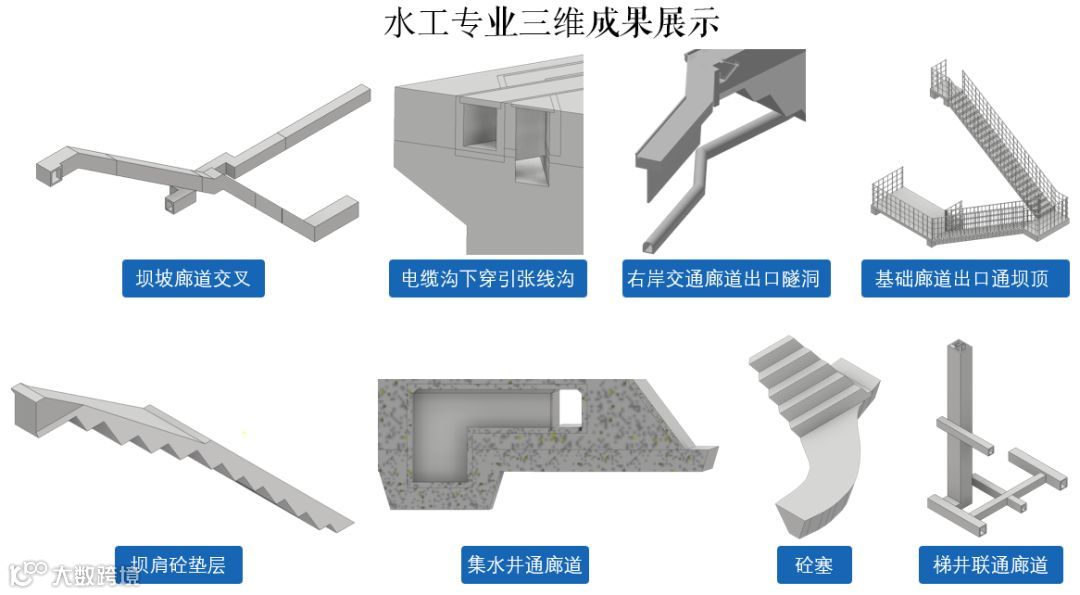

水工专业根据建筑物轴线，使用Civil 3D、 Inventor、 Revit对坝体、溢洪道、泄洪洞、引水系统、电站等建筑物进行结构模型创建,关联引用地质专业三维模型，水工结构设计同步进行建筑物开挖设计。

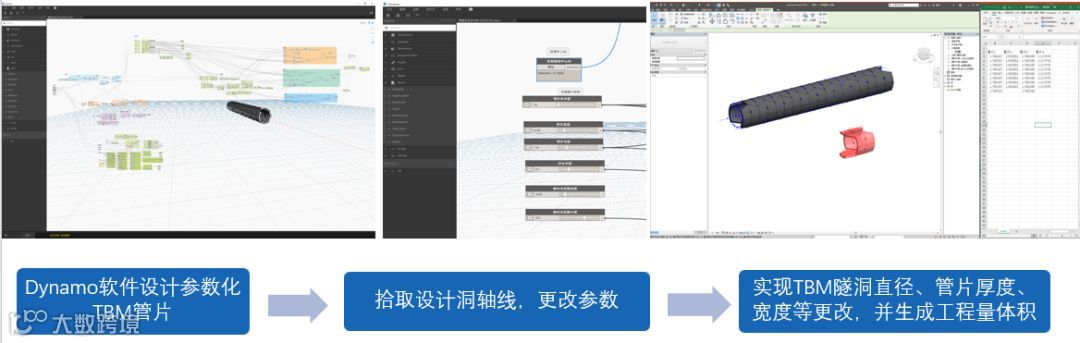

引水隧洞根据洞轴线布置，在Civil3D中创建隧道的平纵横剖面，产生隧道简易模型。提取隧道模型的中心线为点文件，需要将其转换为相对坐标。采用Revit软件中的Dynamo，制作TBM管片，运行拾取洞轴线，实现TBM隧洞管片参数化设计。

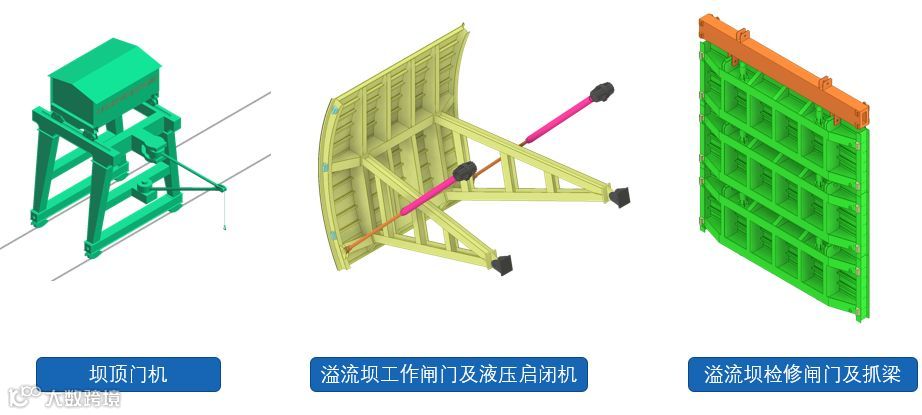

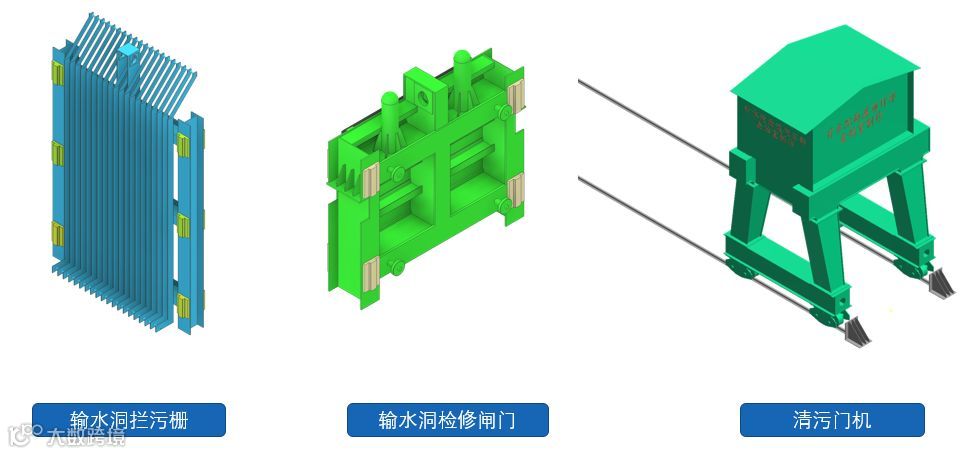

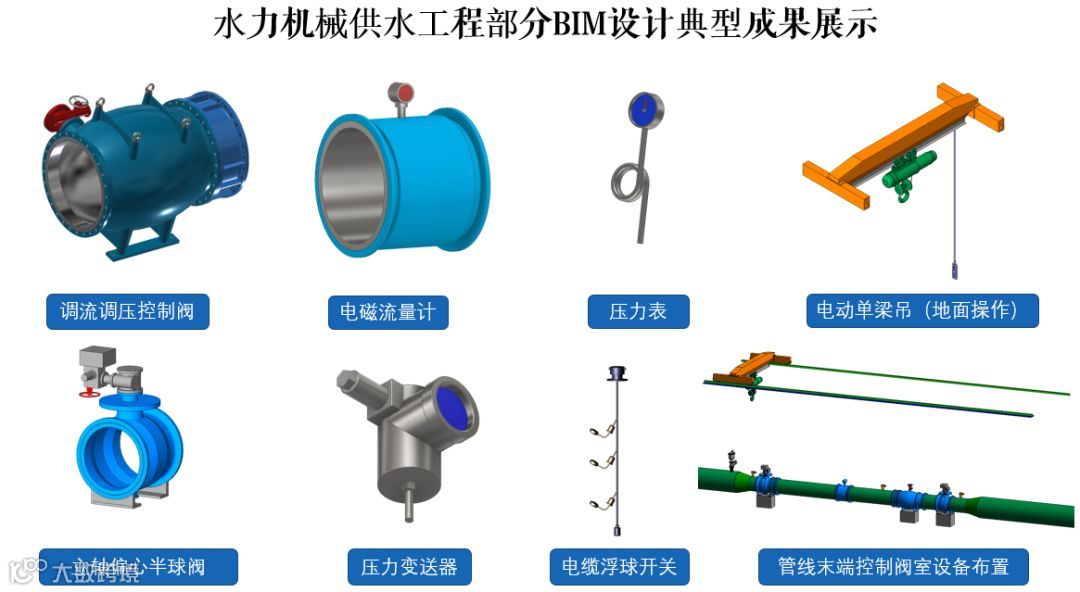

金属结构专业围绕曲溪导航项目，应用Inventor软件创建三维模型，主要包括：启闭机、闸门（拦污栅）两大品类。通过Inventor与Excel表格数据结合，实现产品的参数化设计，快速实现设计方案，并进行产品分析。设计成果如下：

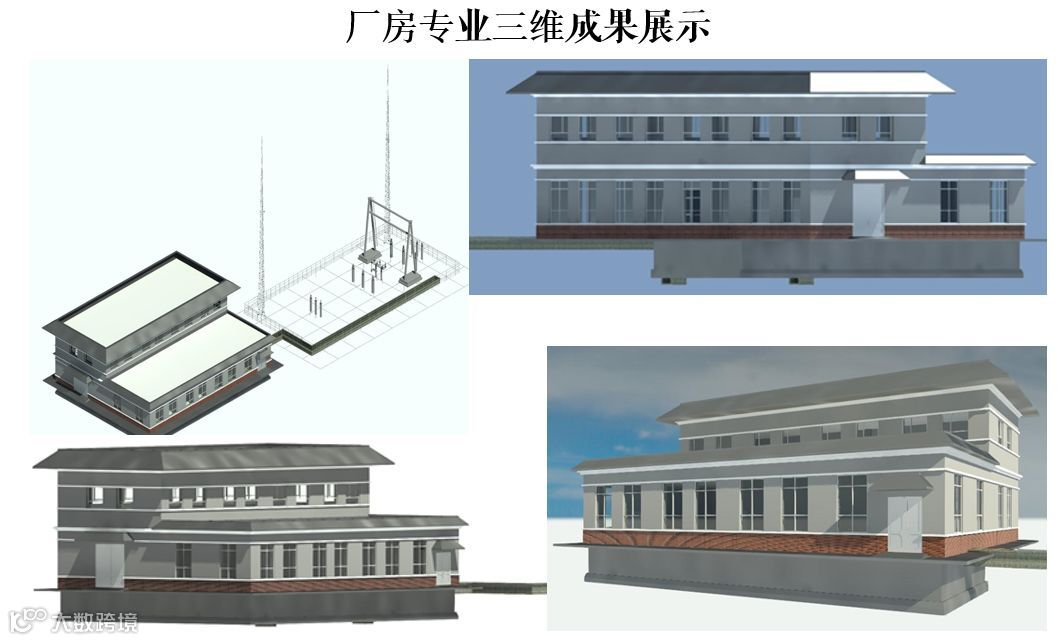

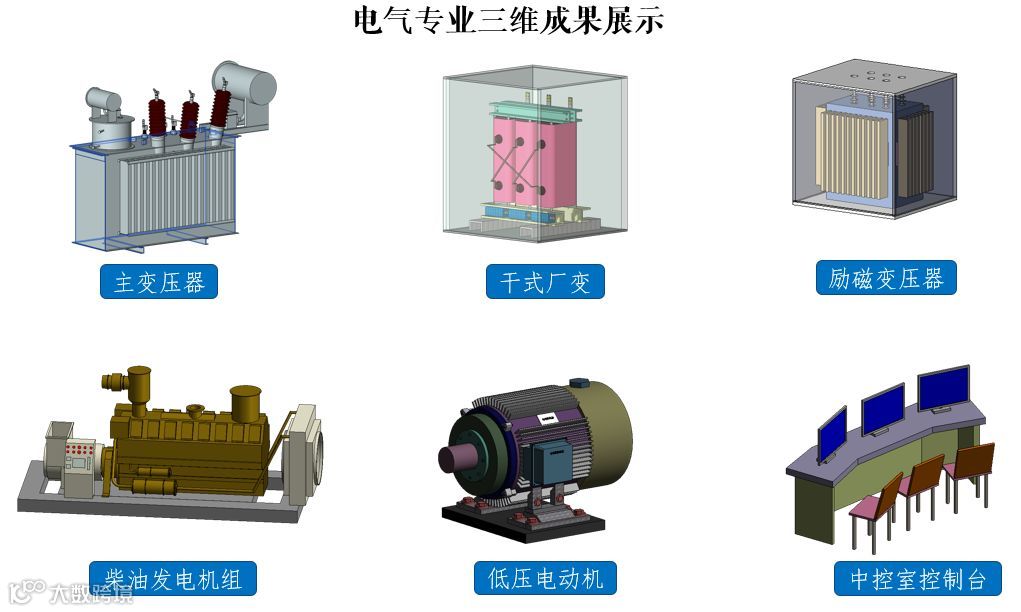

机电金及建筑专业通过协同工作，完成枢纽子系统、引水工程子系统、电站厂房子系统的设计工作，并将设计成果导入Navisworks进行总装、碰撞检查，验证各专业设计合理性。
本次导航项目的顺利实施，得益于公司领导的大力支持、各部门的积极配合以及数字工程中心全体员工的不懈努力和探索。在大家的团结奋斗之下，我公司建立了水利水电三维设计解决方案，并根据自身及项目特点，编制了整套BIM协同设计体系。

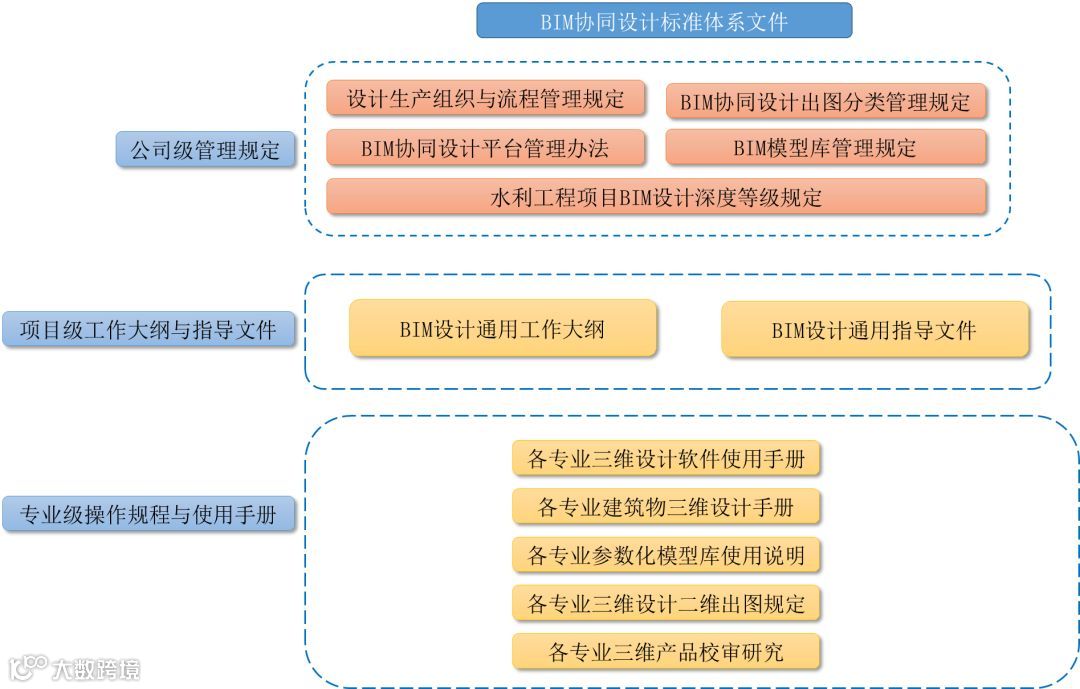

BIM协同设计体系：

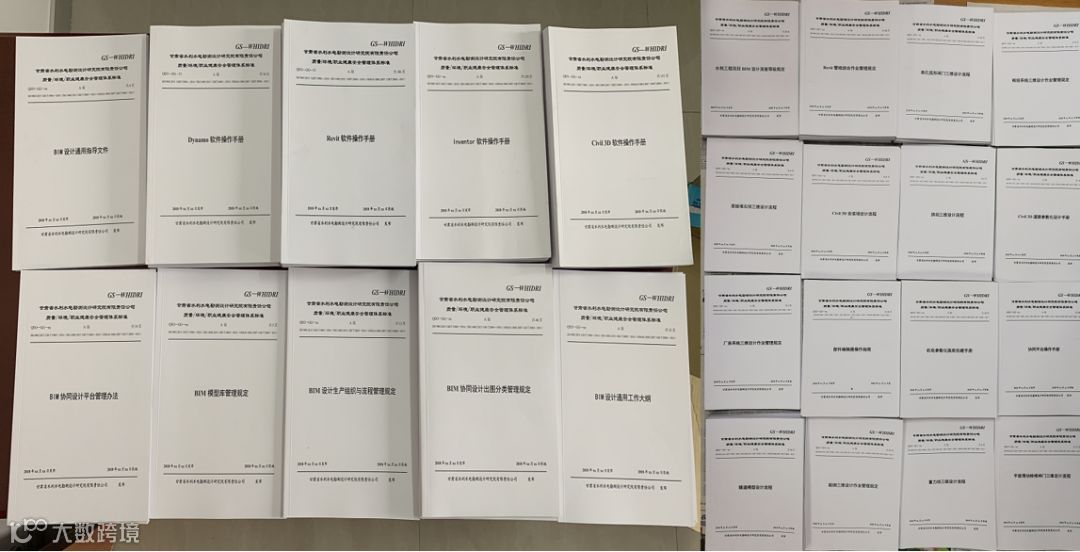

专业级/项目级/企业级体系文件
专业级/项目级/企业级体系文件
导航项目于12月21日通过公司内部审查，公司领导和项目审核专家对本项目给予了充分肯定。一致认为项目设计应用BIM技术，模型精度达到初步设计阶段深度，设计成果涵盖主要工程内容，技术方案合理可行。
工程设计应用BIM技术，建立工程数字模型，是工程建设、运营、维护等全生命周期实现数字化、智能化的前提和基础，是当今社会和时代的发展方向。甘肃省水利水电勘测设计研究院有限责任公司依托导航项目，在长距离三维地质模型创建，Dynamo参数化设计TBM管片等方面进行了有益的探索和尝试。并且，紧跟BIM技术发展潮流，进一步探索出适合自己实际情况的技术路线，初步建立了BIM设计管理体系文件，为甘肃省水利水电勘测设计研究院有限责任公司BIM技术发展奠定了基础。
