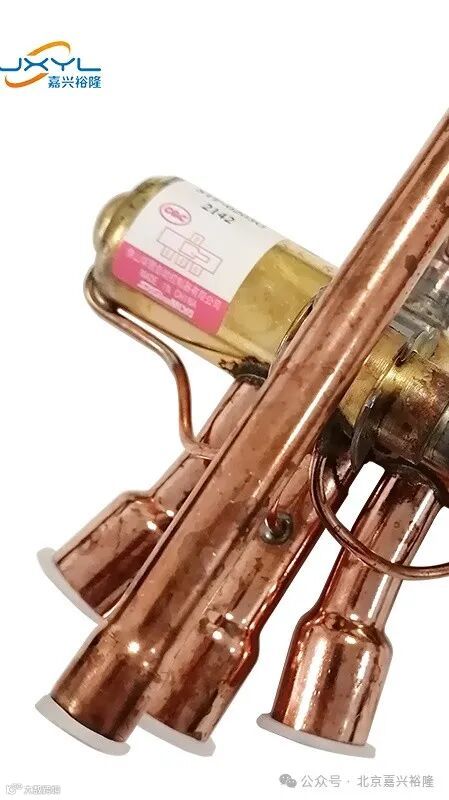

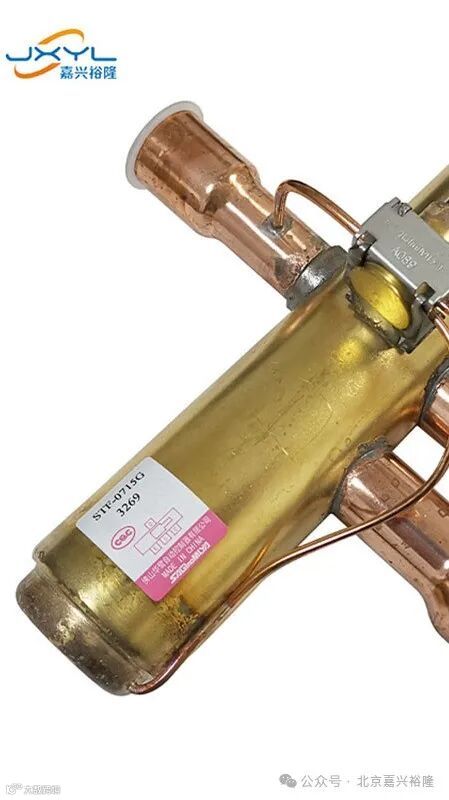

四通阀中流量与压力差的关系

嘉兴裕隆&嘉欣裕隆

佛山华鹭自动控制器有限公司是专业生产电磁四通换向阀的企业，自开业以来，已有超过3500多万套四通阀产品在市场上运行，产品质量得到市场肯定。由于空调市场发展迅速，空调性能不断更新，相应地也给空调生产企业的售后服务工作带来一定的难度。华鹭公司很早就对市场退回品进行了总结，并与客户进行了技术交流。空调市场退回的四通阀中，标明四通阀换向不良或串气的占绝大多数，对这些退回品进行性能测试，除了拆下四通阀时，烧坏活塞和主滑阀及意外碰伤变形之外，其余都满足四通阀性能规格要求，换向正常。因此，存在一定的误判现象，这种误判对空调生产厂家和四通阀生产厂家都造成一定的不良影响。

1  中间流量

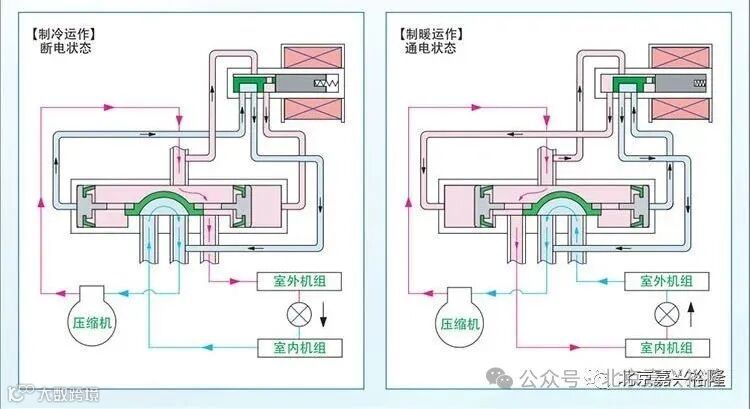

根据四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管互相串通，有一定的中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，避免空调系统受高压破坏。

2  压力差与流量的关系

四通阀换向的基本条件是活塞两端的压力差（即排气管与吸气管的压力差）（F1-F2）必须大于摩擦阻力f ，否则，四通阀将不会换向。换向所需的最低动作压力差（华鹭的实际水平低于1Kgf/cm2）是靠系统流量来保证的（如上图所示）。当左右活塞腔的压力差（F1-F2）大于摩擦阻力f 时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒一部份会从四通阀D接管直接经E、C接管流向S接管（压缩机回气口），形成瞬时串气状态。此时，若压缩机排出的冷媒流量远大于四通阀的中间流量损失，高低压差不会有大的下降，四通阀有足够大的换向压力差使主滑阀到位；如果压缩机排出的冷媒流量不足时，因四通阀的中间流量损失会使高低压差有较大的下降，当高低压差小于四通阀换向所需的最低动作压力差时，主阀阀便停在中间位置，形成串气。
