电子膨胀阀脉冲控制原理
北京嘉兴裕隆科技有限公司和广州嘉欣裕隆贸易有限公司主要从事电子膨胀阀、空调膨胀阀、四通换向阀、日立空调压缩机、阿法拉伐换热器等核心制冷设备的代理、销售业务，是日本鹭宫、阿法拉伐、广州日立等多家西方制冷配套品牌产品的中国区代理商，已代理进口制冷配件20余年。我们坚信：以公司的良好信誉及高素质的服务团队为基础，以勤奋、务实的工作作风为出发点，努力进取，持续发展，与支持和信赖我们的朋友精诚合作，共同发展。
嘉欣裕隆
嘉兴裕隆
电子膨胀阀脉冲控制核心是：以脉冲数定开度、以脉冲频率定速度，结合闭环算法实现制冷剂流量精准调节。
一
核心逻辑
脉冲数决定开度：每脉冲对应固定步距角（如0.72°–1.8°），脉冲总数决定阀针位移与流通面积；正/负脉冲序列控制开/关方向。
脉冲频率决定速度：频率越高，步进电机转得越快，阀门响应越迅速（常见50–1000Hz）。
闭环反馈：以蒸发器过热度（SH）为核心目标，MCU通过PID算法动态调整脉冲参数，实现稳定控制。
二
控制流程

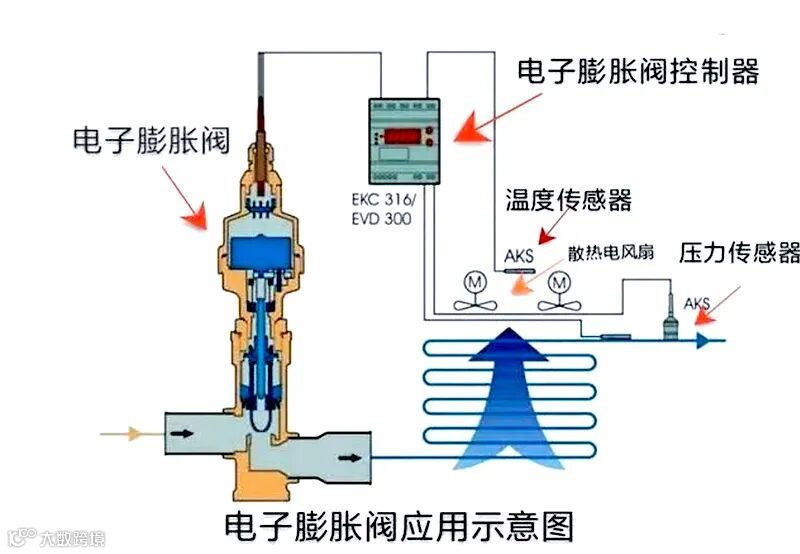

1. 信号采集：采集蒸发温度、压力、吸气过热度等参数。
2. 误差计算：比较实际过热度与设定值，得到误差e。
3. PID运算：根据e计算所需脉冲数与方向，输出脉冲指令。
4. 脉冲驱动：H桥等电路将逻辑信号转为功率信号，驱动步进电机。
5. 阀门动作：电机带动阀针直线移动，改变开度；系统再根据反馈修正。
三
关键要点
脉冲-开度映射：不同阀体有固定“全闭→全开”脉冲数（如500–2000步），控制软件内置映射表。
动作稳定：启停与换向时需短时励磁，避免失步与抖动。
安全保护：设机械限位，防止过冲；异常时反转保护。
一句话总结：脉冲数定位置，频率定快慢，PID调参数，闭环保稳定
