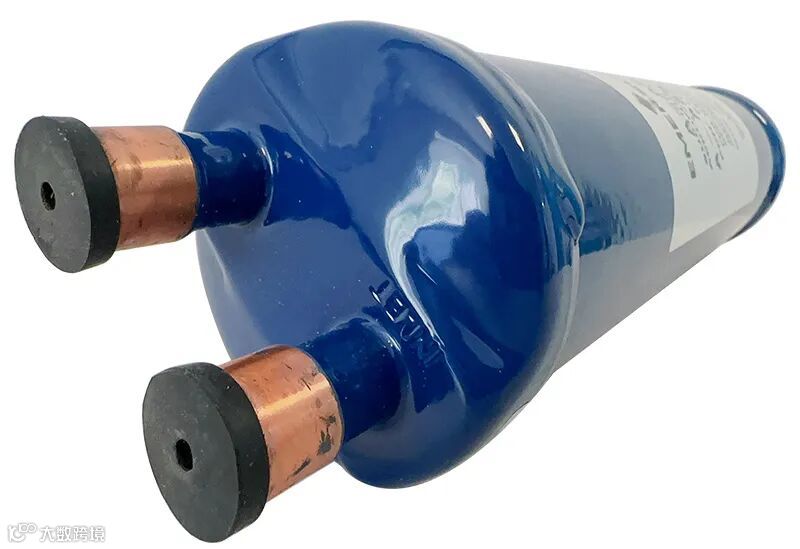

气液分离器选型指南

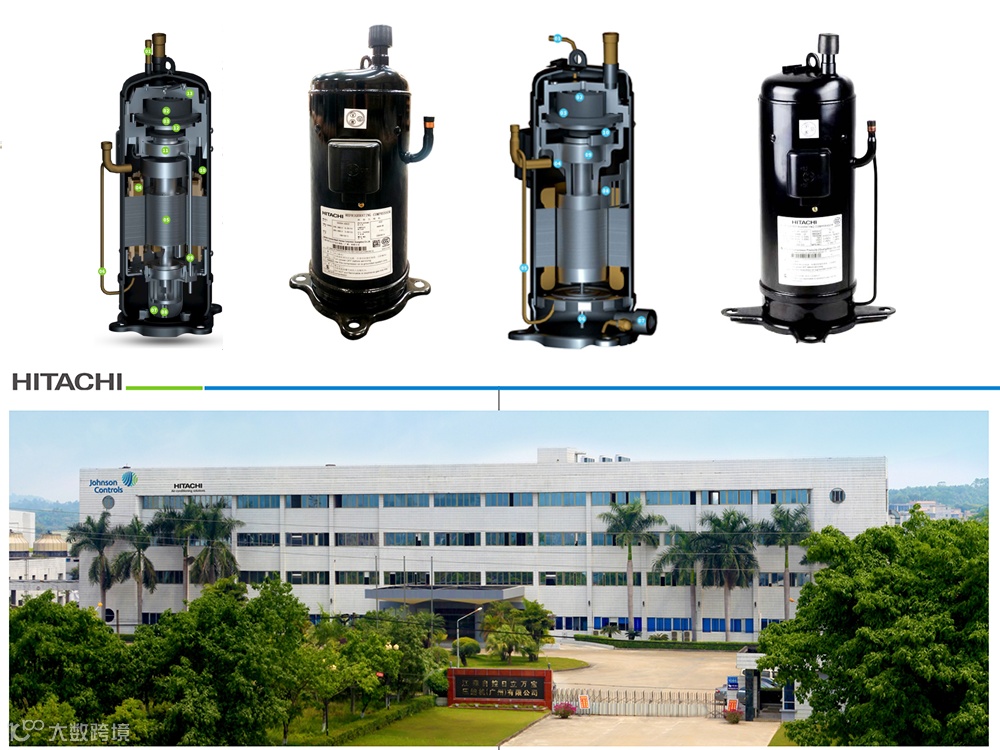

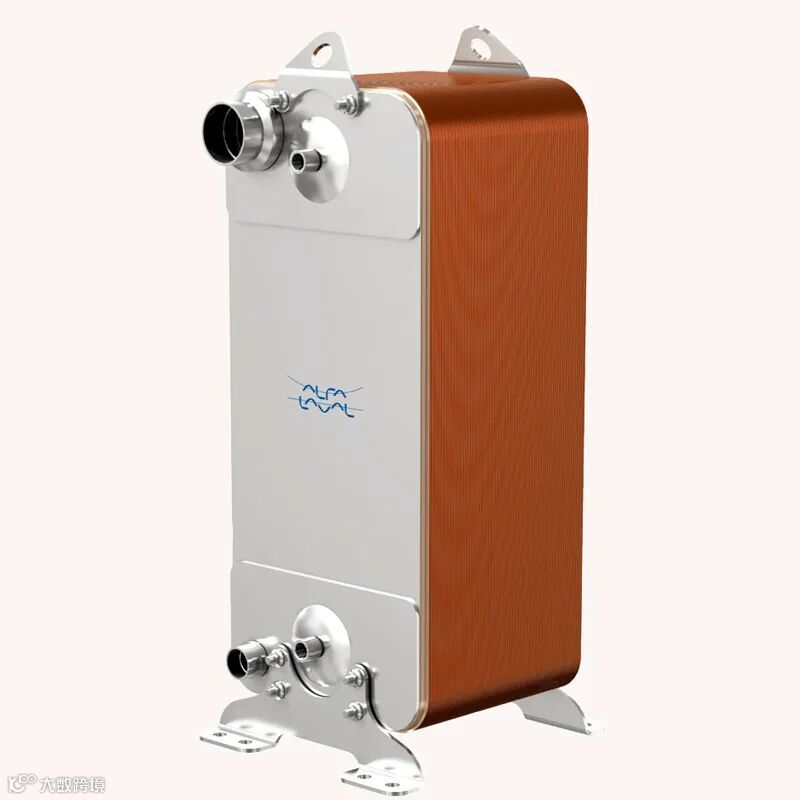

北京嘉兴裕隆科技有限公司和广州嘉欣裕隆贸易有限公司主要从事电子膨胀阀、空调膨胀阀、四通换向阀、日立空调压缩机、阿法拉伐换热器等核心制冷设备的代理、销售业务，是日本鹭宫、阿法拉伐、广州日立等多家西方制冷配套品牌产品的中国区代理商，已代理进口制冷配件20余年。我们坚信：以公司的良好信誉及高素质的服务团队为基础，以勤奋、务实的工作作风为出发点，努力进取，持续发展，与支持和信赖我们的朋友精诚合作，共同发展。

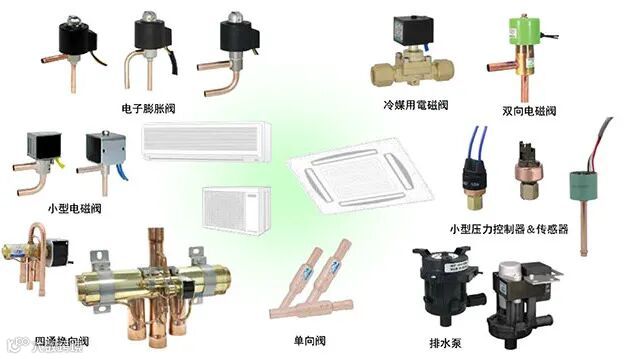

电子膨胀阀，压力传感器，压力控制器

核心作用：保护压缩机，防止液击与回油不足；承接系统冷媒缓冲与分离，是安全与稳定的底线。

选型三要素：有效容积（储液缓冲）、接口尺寸（匹配吸气）、分离与回油设计（效率与回油）。

1. 有效容积（最核心）

热泵/低温工况：按系统**最大充注量的50%**设计；制热/除霜时液量最大，需留余量。

普通空调：按**充注量30%~40%**设计；配管长、多联机需放大10%~20%。

速算方法：

有效容积V(cc) =（最大充注量g ÷ 冷媒0℃液态密度）× 安全系数0.8

例：R410A充注8kg，密度1.18 → V≈(8000÷1.18)×0.8≈5424cc（约5.4L）。

2. 接口与流速匹配

入口：与蒸发器出口/四通阀出口同径；扩容减速，使进气流速≤0.75m/s，保证分离空间。

出口：与压缩机吸气口同径，确保回气顺畅、压损≤15kPa。

U型回液管：垂直上升管内流速7.5~12m/s，兼顾回油与压损（低温系统取低值）。

3. 分离与回油设计

分离元件：- 常规：折流板+丝网（分离效率≥95%，适配空调/热泵）；

高含液：旋流初分离+丝网（减少液滴夹带）。

回油孔：- 孔径1.0~1.5mm，底部中下部开设，覆80~100目滤网防堵；

内凹式设计（内凹2~3mm），优先吸混合液，减少吸气带液。

均压孔：停机平衡压力，防液击；孔径≈出口管截面积的3%~3.3%（常用φ4mm）。

4. 冷媒与工况匹配

冷媒适配：材质（铜/不锈钢）、耐压（R32/R410A需≥4.5MPa）与冷媒一致，严禁跨用。

低温工况（≤-25℃）：选耐低温材料+电伴热，防止油凝固影响回油。

高压冷媒（R32/R410A）：优先不锈钢壳体+加强密封，避免泄漏风险。

1. 定系统：热泵/多联机/低温冷冻，明确冷媒、最大充注量、配管长度。

2. 算容积：按热泵50%/普通30%~40%充注量速算，留安全系数。

3. 配接口：入口/出口与压缩机、蒸发器同径，核算流速≤0.75m/s。

4. 选结构：折流+丝网（常规）、旋流+丝网（高含液），确认回油孔/均压孔规格。

5. 核工况：耐压、材质、伴热匹配冷媒与温度，压损≤15kPa。

6. 查厂家：按样本选型，最终与压机厂家确认油重比、抗液击能力。

容积偏小：热泵/除霜时液击、压缩机烧毁；务必按50%充注量设计。

接口过大：流速不足、回油差；接口过小：压损大、制冷效率下降。

回油孔堵塞/无滤网：缺油烧轴；孔径过大：吸气带液，按1.0~1.5mm+滤网配置。

均压孔缺失：停机液移，启动液击；必须开设并按3%~3.3%出口面积取值。

跨冷媒选型：R404A阀用R410A系统，耐压/充注不匹配，引发故障。

1. 位置：蒸发器/四通阀后、压缩机前，尽量近压缩机，缩短吸气段。

2. 安装：垂直向上，水平度≤2mm/m，接地电阻＜4Ω（防静电）。

3. 管路：入口扩容减速，出口接压缩机；U型回液管流速7.5~12m/s。

4. 防护：低温加电伴热，所有接口保温，防结露/结冰影响回油。

1. 运行无液击、无异常噪音，吸气过热度3~8℃。

2. 回油稳定，分离器底部无积油，滤网无堵塞。

3. 压损≤15kPa，均压孔平衡效果好，停机无压力迁移。
