深耕塑胶件设计领域久了，便会发觉这并非单纯的产品绘图工作，更像是在钢丝上施展技艺，需精准平衡精度、强度、成本、可制造性四大核心要素，缺一不可。接下来结合实操经验与行业典型案例，拆解连接器塑胶件设计与注塑模具设计的核心要义。

PART.01

连接器塑胶件设计：方寸之间的精密雕琢

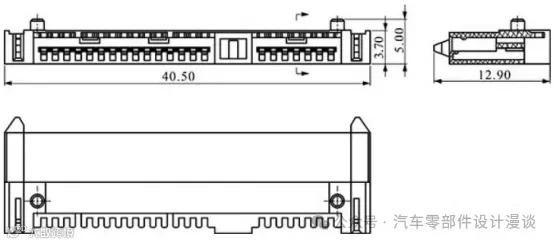

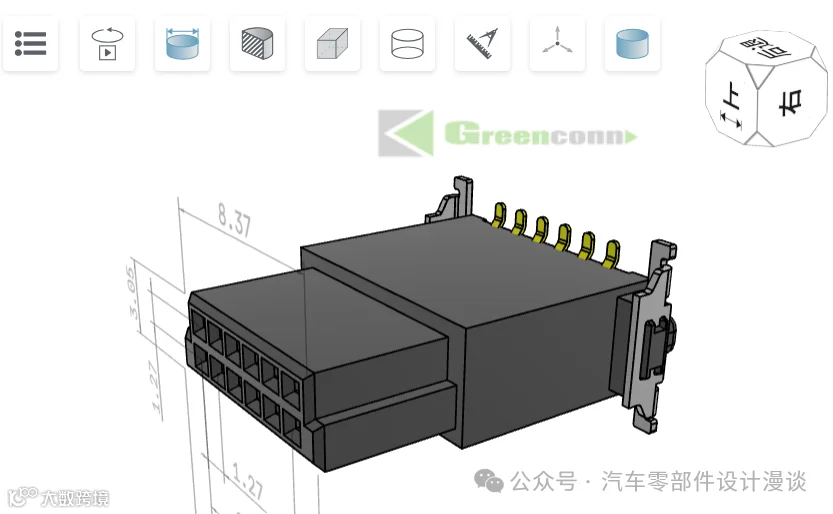

连接器外壳看似只是简易的塑料腔体，实则是承载精密功能的核心载体，设计的核心目标仅有两点：为精密端子提供稳定、可靠的安装空间，同时实现低成本、高效率的批量制造。

1. 材料选择：性能与成本的动态博弈

材料选型是设计的开篇关键，直接决定产品最终性能与成本天花板。选错材料，后续所有设计都将沦为无效功。

LCP（液晶聚合物）：高频、薄壁、高耐温（适配 SMT 回流焊工艺）连接器的核心选材。其流动性优异，可完美填充复杂薄壁结构，尺寸稳定性极强，收缩率低至 0.05% 以下；短板也十分明显，材料成本高昂，且韧性较差，易出现脆裂问题。

PPS（聚苯硫醚）：凭借高耐热、高刚性、高尺寸稳定性及阻燃 V0 级特性，成为汽车、工业连接器的主流选材。经玻纤增强后，性能进一步提升；但同样存在脆性问题，冲击强度表现一般。

PBT/PET：高性价比之选，力学、电性能与耐化学性表现均衡。其中 PBT 韧性更优，PET 刚性与耐温性更佳；不足之处是吸水率相对较高，易受潮湿环境影响，导致尺寸稳定性下降。

PA（尼龙）：具备良好韧性与耐磨性，适配非精密部位或对尺寸要求不高的场景；但吸水率极高，尺寸易发生形变，通常需通过改性（如 PA66 GF）优化性能。

选材逻辑：需先明确产品使用环境（温度、湿度、接触介质）、精度指标（端子间距、共面度）与装配工艺（是否适配过波峰焊 / 回流焊），再综合权衡成本。实操经验：针对 pin 数多、端子间距≤0.5mm 的精密连接器，LCP 是最优解，切勿盲目缩减材料成本，否则模具调试难度会大幅提升。

2. 壁厚设计：均匀是核心铁律

连接器塑胶件壁厚普遍处于 0.4mm-0.8mm 区间，设计的核心原则便是壁厚尽可能均匀。壁厚突变是各类成型缺陷的根源 —— 会引发缩水、内应力、翘曲、填充不足等问题。若确需调整壁厚，需采用渐变过渡方式，壁厚变化率建议控制在 25% 以内，同时加大圆角过渡。加筋是提升刚性、防止变形的关键手段，筋的厚度宜为主壁厚的 40%-60%，避免筋位背面出现缩水凹坑。

3. 脱模斜度：精度与脱模的极限平衡

为保障端子孔精度与配合尺寸，连接器脱模斜度往往被压缩至极小范围。以汽车连接器为例，脱模斜度需≤0.25°，接近模具制造的工艺极限；常规外表面脱模斜度建议 0.5°-1°，内表面 1°-2° 为安全区间；深腔或咬花面则需适当增大斜度。极小的脱模斜度对模具抛光与顶出系统设计提出严苛要求，稍有不慎便会导致产品表面拉伤。

4. “障碍体”与抽芯：模具复杂度的核心变量

连接器内部布满侧向卡扣、锁紧机构、防呆结构等 “障碍体”，这些特征决定模具需采用滑块（行位）或斜顶成型。设计需遵循核心原则：优先用斜顶，简化模具结构。每增加一套活动抽芯机构，模具成本、故障率与维护难度都会呈指数级上升；同时需严格规划抽芯顺序，避免模具开合时出现结构干涉。

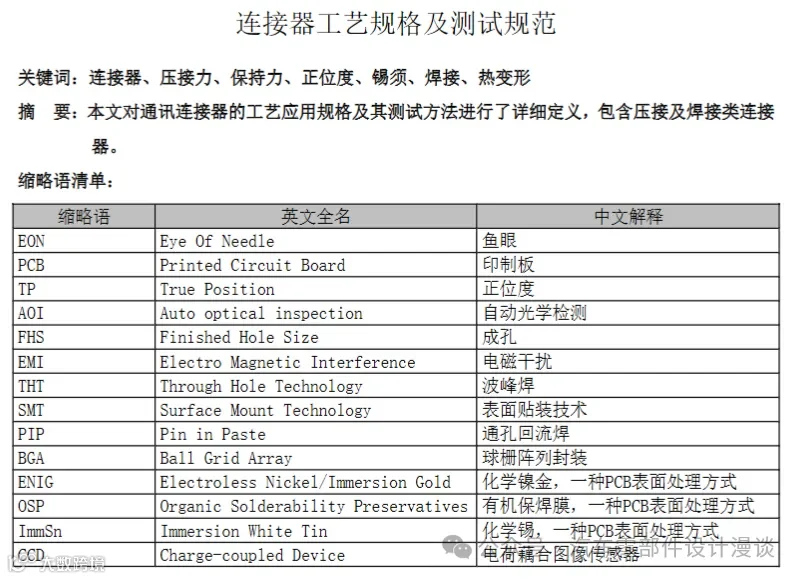

5. 端子孔与Pin针位置度：设计的核心命脉

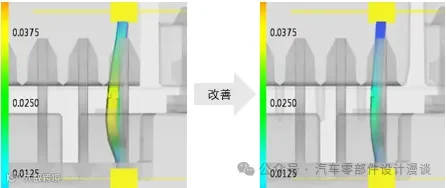

端子孔与 Pin 针位置度是连接器的性能命脉，数十乃至上百个细密小孔，需同时保障位置度、真圆度，还要抵御注塑时熔融塑料的冲击（易导致 Pin 针弯曲变形）。针对这一痛点，主要有两种解决方案：

预埋 Pin 针（Insert Molding）

先将金属端子置入模具，再进行注塑，精度最高，但模具结构复杂，生产效率受限。

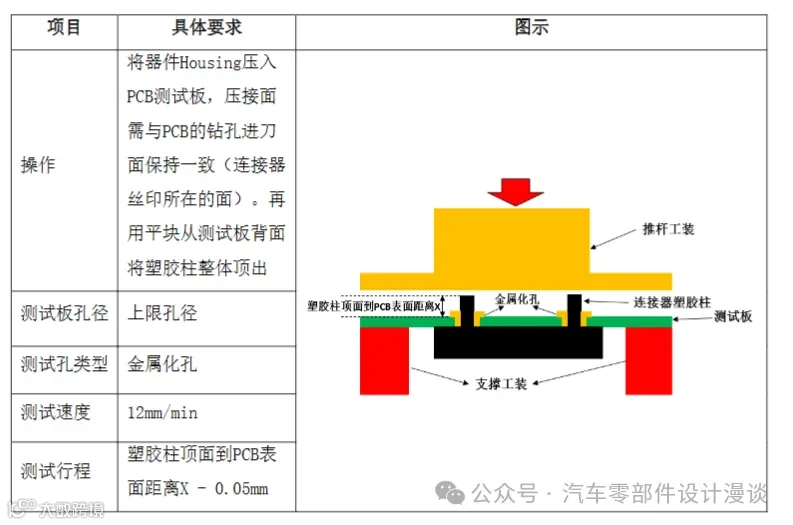

后插 Pin 针

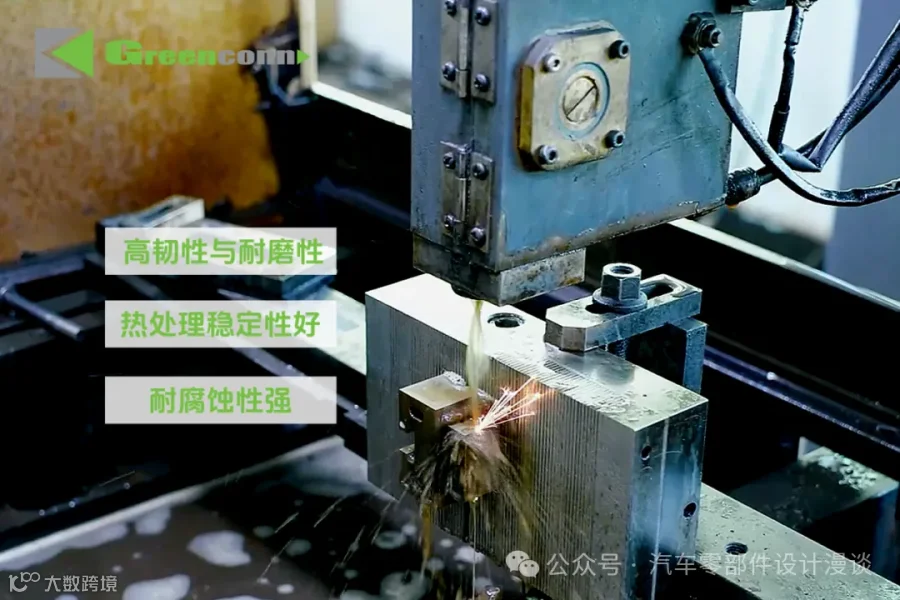

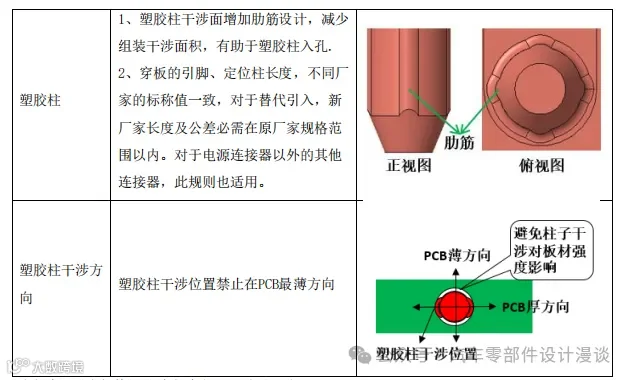

先完成塑胶件注塑，再通过自动化设备压入端子。该方案对塑胶孔位置度与保持力要求极高，孔与孔之间的剩余壁厚往往仅 0.4mm，需模具钢材达到高加工精度（慢走丝线切割为标配），且保证冷却均匀，否则收缩不均会直接引发孔位偏移。

6. 卡扣与止口：塑胶连接的 “榫卯结构”

卡扣与止口是塑胶件之间的核心连接方式，设计需兼顾定位、防错与保持力。

止口：承担初步定位与防错功能，公止口与母止口的配合单边间隙建议 0.05-0.1mm；间隙设计不合理是产品段差问题的主要诱因之一。

卡扣：本质为悬臂梁结构，设计核心是精准计算挠度与应变，确保反复插拔中不发生塑性变形或断裂。卡扣根部需设置大圆角（R≥0.3-0.5mm）消除应力集中，这是经大量实操验证的关键要点；导入端与退出端需设计导向斜面，保障装配顺畅。

7. 圆角与美工槽：细节决定品质

内部所有拐角必须设计圆角，这一设计可显著改善塑料流动路径、减少内应力集中，从根源上避免产品开裂。外部分型线处，为优化外观、遮蔽合模线，通常会设计美工槽（内凹式装饰槽），兼顾实用性与美观性。

8. 翘曲（Warpage）控制：系统性解决方案

翘曲是多 Pin、薄壁连接器的核心痛点，需通过多维度协同优化解决：

材料端：选用低翘曲改性材料（如改性 LCP、低各向异性 PPS），规避加纤材料的收缩各向异性问题。

产品设计：采用 “逃料” 设计（城堡逃料、L 型逃料等），在非关键区域掏空材料，实现壁厚均匀；同时保证加强筋布局对称，减少收缩差异。

模具设计：平衡浇口位置与数量，优化浇口分布；冷却水路需均匀布置，保障成型温度一致；基准的稳定性与关联性管控是控制翘曲与尺寸精度的核心。

工艺端：优化保压曲线与模具温度，匹配材料成型特性，减少内应力产生。

PART.02

注塑模具设计：精密制造的“核心载体”

模具是产品设计的落地载体，更是各类成型问题的 “放大镜”。连接器注塑模具堪称模具领域的 “精密仪器”，设计需兼顾精度、寿命与生产效率。

1. 模具类型：热流道为标配配置

为减少流道废料、保障多腔模具均匀填充、适配自动化生产，热流道系统已成为现代连接器多腔模具的标配。但热流道系统存在成本高、维护复杂度高的特点，需结合生产规模与产品需求合理选型。

2. 分型面（Parting Line）设计：逻辑清晰是前提

分型面的选择直接影响产品外观、模具结构与脱模方式，需遵循四大核心原则：

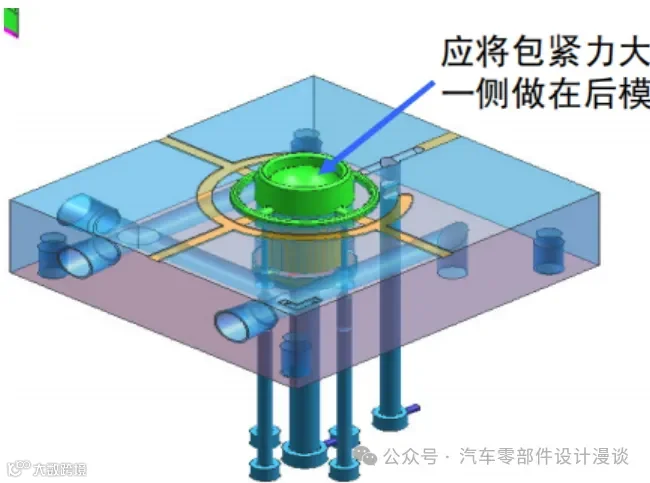

确保产品留存于动模侧，便于后续顶出工序；

尽可能设置在产品最大轮廓处，简化模具加工；

充分考虑端子 Pin 针布置方向，明确垂直 / 平行于分型面，确定滑块抽芯或 “碰穿” 成型方案；

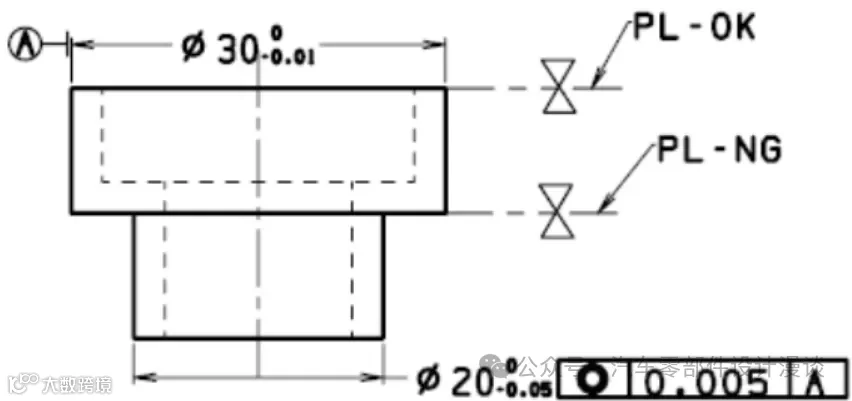

对有同轴度要求的结构，需在模具同一侧（动模 / 定模）成型，保障精度一致性。

3. 浇注系统：平衡的艺术设计

连接器浇口设计是影响成型质量的关键，需兼顾填充效果与产品外观。

浇口类型：点浇口、潜伏式浇口为主流选择，可实现自动切断，浇口痕迹微小，适配精密连接器外观要求。

浇口位置：需通过模流分析（CAE）模拟优化，确保流动平衡，将熔接痕引导至非受力、非外观区域；同时严禁浇口正对细小型芯（Pin 针孔），避免料流冲击导致 Pin 针弯曲变形。

4. 成型零件（模仁）与镶件设计：模块化与高精度并重

连接器结构复杂、型芯细小多密，采用镶件结构是行业主流方案。该设计的优势在于：便于通过慢走丝、镜面火花机等设备精加工，且易于更换与维护。挑战在于，所有镶件拼装后的累积精度需严格控制，否则会引发产品尺寸偏差。因此，锥面定位、边锁等基准定位结构的设计至关重要，是保障模具精度的核心。

5. 冷却系统：高效均匀是核心

连接器生产节拍快，冷却时间直接决定生产效率。但型芯细小多密，难以在核心区域布置直通水路，通常采用两种解决方案：一是选用铍铜材料制作镶件，利用其高导热性弥补冷却不足；二是采用随形冷却水路（3D 打印模具技术），实现精准冷却。部分场景下，因型芯过小且为镶件结构，无法布置冷却水路，只能在模板上设置简易水路，这是工艺上的无奈妥协。

6. 顶出系统：温柔与坚定兼具

薄壁小连接器的顶出是工艺难点，产品包紧力大，易出现顶白、顶穿等问题。设计需遵循三大原则：

增加顶针数量，缩小顶针直径，均匀布置在筋位下方、BOSS 柱周围等受力较大区域；

扁顶针推出面积大、受力均衡，适配薄壁件顶出需求，但需注意其成本较高、易磨损的特点；

顶针配合间隙可作为辅助排气通道，优化排气效果。

7. 排气系统：隐形的关键环节

型腔内气体若未排净，会导致产品出现缺料、烧焦、熔接痕明显等缺陷。排气槽通常开设在分型面、镶件配合面、顶针配合面，槽深需精准控制（0.01-0.03mm），过深会产生飞边，过浅则无法有效排气。实操经验：试模时若出现固定位置的烧焦或填充不足，需优先排查排气系统问题。

8. 模具钢材与热处理：为长寿投入的必要成本

连接器模具寿命普遍要求百万模次以上，需选用高硬度、高耐磨、高耐腐蚀的优质模具钢，如 S136、NAK80、H13 等。针对加玻璃纤维的材料（如 LCP+30% GF），需进一步提升模具耐磨性，必要时对模仁进行镀铬或氮化处理。这部分成本投入必不可少，否则模具易快速磨损，导致精度下降、良率崩盘。

PART.03

总结：DFM 思维是设计的核心主线

连接器塑胶件与模具设计并非先后衔接的线性流程，而是持续迭代、相互妥协的协同过程。产品设计工程师绘图时，需脑海中构建模具成型的全流程：思考结构能否顺利脱模、是否需要增设抽芯机构、顶针布置位置是否合理、排气路径是否顺畅。模具设计师开模前，需全面评审产品图纸，提出 DFM（面向制造的设计）优化建议：优化尖角过渡、调整壁厚、强化卡扣根部强度等，从制造端反向优化产品设计。

一个成功的连接器项目，是产品设计、模具设计、材料科学与注塑工艺的深度融合，要求工程师既具备天马行空的创新思维，又拥有如履薄冰的严谨态度。唯有与模具厂紧密协作、高效配合，才能实现产品从设计到量产的完美落地。
