导读：i阀哥注意，注意，利器来袭！本期主角：NBSE-VLB/HBSE-VLB，一种角型蒸汽减温减压阀TA们主要

i阀哥

注意，注意，利器来袭！

本期主角：NBSE-VLB/HBSE-VLB，一种角型蒸汽减温减压阀

TA们主要用于发电厂的汽机旁路系统，HBSE-VLB用于汽轮机的高压旁路系统，NBSE-VLB则多用于低压旁路系统。

热损最小情况下控制不同回路

这两款产品的厉害之处是，都可以在确保热损失为最小的情况下，控制电厂不同回路的开启和关闭。同时也能在例如甩负荷、或者汽轮机、泵、风机跳闸等异常情况下以最短时间使系统重新恢复正常工作。

多级降压设计后续减温更高效

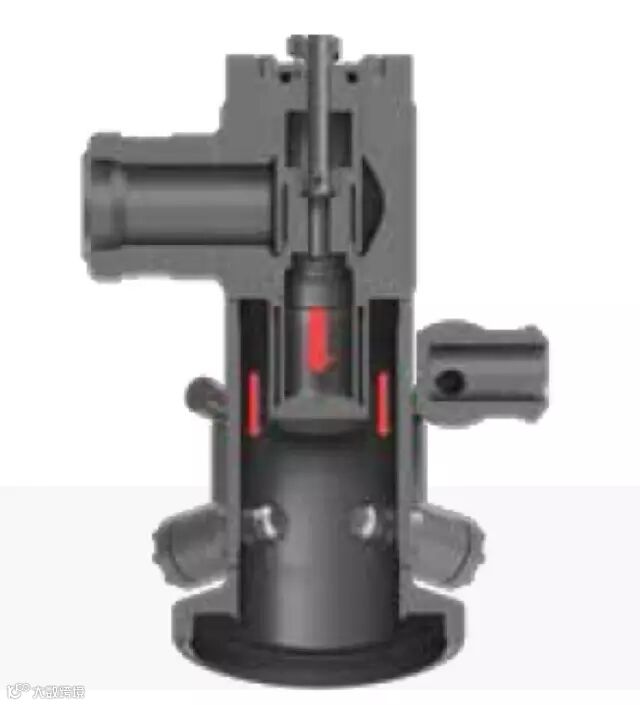

此外，这款阀门拥有多级降压设计，流体流量由安装在阀体的阀杆控制，初级降压亦在此发生。后续降压发生在阀门出口，其降压由多孔套筒完成，能将蒸汽分离为无数股细小的喷射流。这一阶段不仅可以降低噪音，同时也能调整流体形态，从而使后续减温更高效。

精细雾化的减温冷却

蒸汽减温是通过将精细雾化的减温水喷入低压排气口来实现。冷却水通过一系列的减温雾化OP型喷嘴喷入阀门排气侧。减温水由一个母管引入，均衡分流到每个喷嘴中。喷嘴的数量、大小和嵌入长度可根据不同阀门来决定。喷嘴的位置通过精心设计，使喷入的水能够覆盖出口蒸汽，从而实现最优的蒸汽温度控制。

产品特点

高温涂层

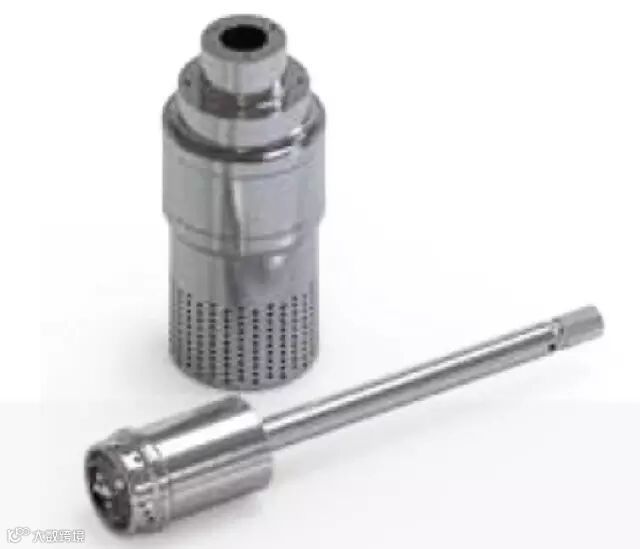

阀门内部的滑动导向面，带有通过HVOF工艺处理的碳化铬或C21高温涂层，使阀门更适用于高温下运行。

减温水雾化喷嘴

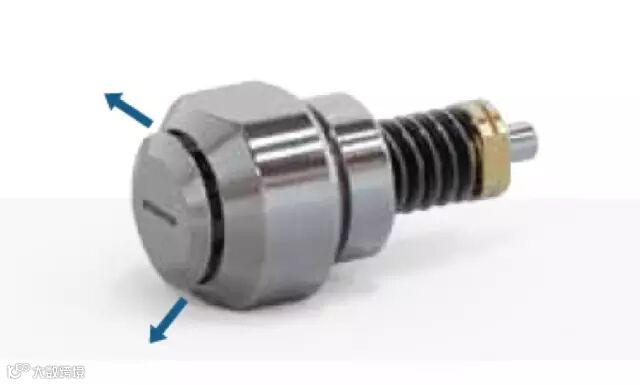

OP型减温水喷嘴安装在阀门出口侧，用于将减温水喷入蒸汽。喷嘴配备有弹簧装置，随着喷嘴内水压的增加而伸展。独特设计的流道，使减温水形成旋流通过喷嘴。喷嘴杆和喷嘴座经特殊设计，可在喷嘴出口建立最大流速，大大增加了减温水的雾化效果。

改良型减温雾化设计

作为一个可选项，此款阀门也可安装一个扩展装置。这种的装置可使阀门的出口接管直径比所连接的蒸汽管小。较小的出口接管能够增加喷嘴处的蒸汽流速，从而改进喷水的雾化和蒸发效果，同时也增加了整个阀门的可调比。

压力自密封阀盖

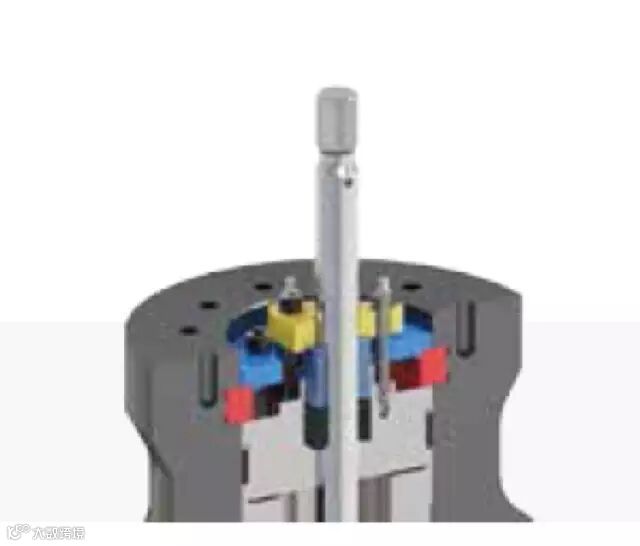

压力自密封阀盖不仅可以使阀门密封更严密可靠，同时也能极大方便维护和检修。

高可调比

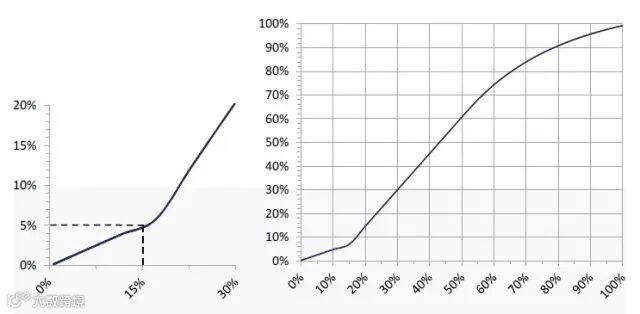

HBSE/NBSE系列在阀芯处具有钻孔设计，这些钻孔在低流量时，是蒸汽通过阀门的必经通道，可实现对蒸汽更精细的调节。这种设计使阀门具备修正线性的流量特性，从而增加了可调比。

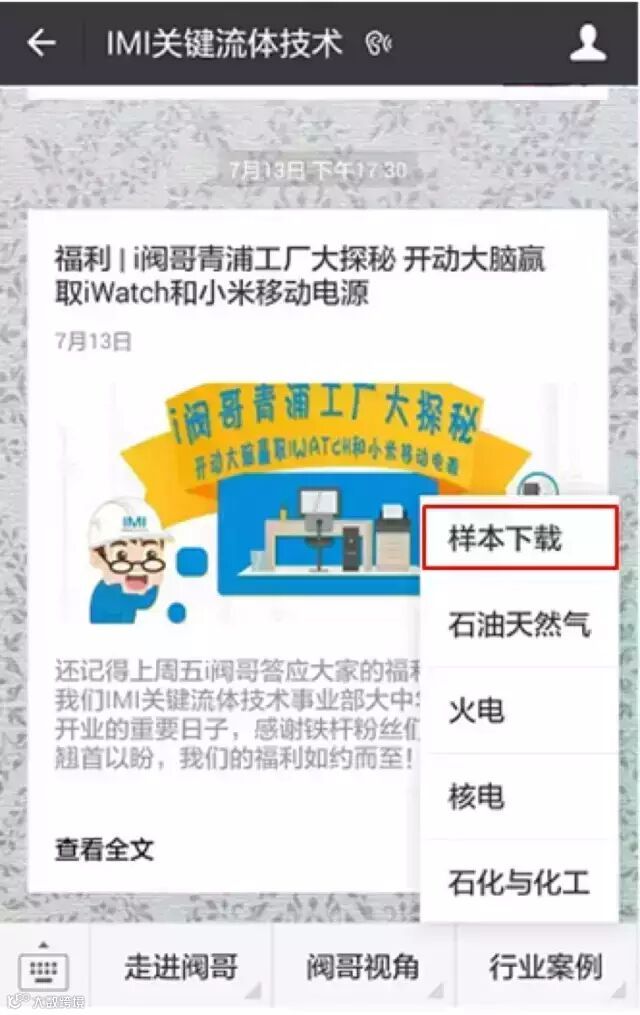

欲了解更多NBSE-VLB/HBSE-VLB的选型信息，欢迎进入我们公众平台的菜单界面，点击“行业案例”中的二级菜单“样本下载”下载我们的《HBSE-VLB / NBSE-VLB发电厂用汽轮机旁路阀》样本了解详情哦！
