技术传承志 | 锅炉应用控制阀的前世今生（二）

埃迈流体技术

2016-06-24

导读：在《技术传承志 | 锅炉应用控制阀的前世今生（二）》中，带大家了解了控制阀的界定，以及给水泵再循环阀的市场使用概况，大家可以通过点击下方文章标题阅读原文而温故知新。这一期，我们将会探讨锅炉给水泵再循环

i阀哥

上一期我们在《技术传承志 | 锅炉应用控制阀的前世今生（一）》中，带大家了解了控制阀的界定，以及给水泵再循环阀的市场使用概况，大家可以通过点击下方文章标题阅读原文温故知新。这一期，我们将会探讨锅炉给水泵再循环阀的应用情况，以及常见问题和分析。

相关阅读

《技术传承志 | 锅炉应用控制阀的前世今生（一）》

第二篇

锅炉给水泵再循环阀的应用、常见问题和分析

锅炉给水泵再循环阀应用介绍

传统的大型燃煤发电机组，通常都配有一台30%BMCR的电泵和两台50% BMCR的汽泵，来分别实现启机和机组正常运行时锅炉给水的需要。锅炉的给水来自除氧器，经过前置泵、给水泵、到高加，然后再经过锅炉主给水调节阀输送到汽包或者直流炉的汽水分离器。

给水泵的出口压力很高，通常采用多级离心泵作给水泵。为了减少离心泵的体积和重量，给水泵的转速通常很高。锅炉在上满水后进行水压试验时，或者锅炉在点炉，停炉补水时，给水泵的流量很小，给水泵的叶轮高速旋转时与水摩擦产生的热量有可能使水汽化而造成水泵抽空，不但水泵不能正常工作，还有可能造成给水泵损坏。

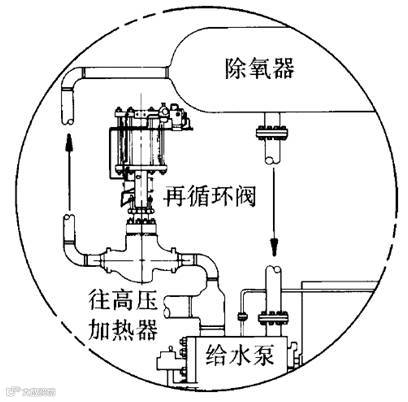

所以，为了防止给水流量太小时给水泵抽空，通常都会在给水泵出口设置在循环管路，在给水泵启动后而出口阀并未打开或者流量太小时，通过开启在循环管路上设置的锅炉给水泵再循环阀，将给水送入除氧器以维持给水泵一定的流量（如上图所示）。这个流量通常为给水泵出力的25%~30%。

锅炉给水泵再循环阀常见问题及分析

随着我国电力行业最近十年的迅猛发展，单机容量也不断增加，这就使得锅炉给水泵的出口压力也在不断的提升。现在的超超临界机组锅炉给水泵的出口压力高达50MPa左右，给水温度在1840℃左右。因此作为锅炉给水泵的保护设备，锅炉再循环阀也面临着更为苛刻的工况要求：

高压差
高流速
噪音
振动
闪蒸与汽蚀
泄露

高压差

锅炉再循环阀的入口与给水泵相连，出口与除氧器相连，而除氧器的压力通常只有1MPa左右，因此锅炉再循环阀就要承受高达49MPa的压差。

高流速

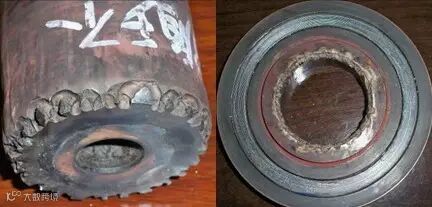

如果阀门降压级数不够，就会引起阀芯流速过高，从而导致阀内件受到冲刷。尤其是在小开度时，对阀门密封面的破坏更为明显，这与用于切割金属材料的水刀原理极为相似。其造成的破坏如右图所示：

噪音与振动

伴随着高流速冲刷的发生，同时还有噪音与振动的问题

闪蒸与气蚀

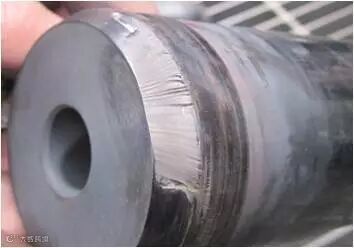

由于给水温度与阀后压力对应的饱和温度非常接近，因此极易造成锅炉再循环阀阀芯出口发生闪蒸与气蚀工况。气蚀是由于接近饱和状态的水，通过阀门的最小截流面时部分发生了汽化，当裹挟着气泡的流体快速通过阀门的最小截流面后，其压力迅速恢复，此时汽化产生的气泡因为受压而破裂，释放巨大的能量，其破坏能量高达介质流速的5~6次方，所以对阀门内件的破坏相当严重。如下图所示：
