导读：i阀哥终于迎来了《技术传承志 | 锅炉应用控制阀的前世今生（四）》，最后一期我们将为大家带来IMI CCI在锅炉给水泵再循环阀的解决方案及未来发展方向。
i阀哥
终于迎来了《技术传承志 | 锅炉应用控制阀的前世今生（四）》，最后一期我们将为大家带来IMI CCI在锅炉给水泵再循环阀的解决方案及未来发展方向。


相关阅读


IMI CCI 在锅炉给水泵再循环阀的

解决方案及未来发展方向

IMI CCI的迷宫式锅炉再循环阀技术分析及设计思想

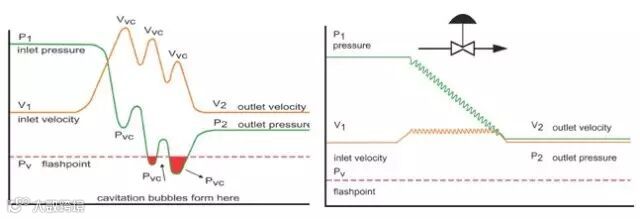

与传统的普通调节阀不同，IMI CCI迷宫式调节阀采用逐级降压措施，迫使流体流过盘片内的多个减压级数，逐级完成降压，由于采用了足够的降压级数，使阀芯流速得到了控制，进而最终控制了压力在阀芯内的突降和回升，而普通调节阀在流体通过阀门时流速均将急剧上升，虽然这样也可以成功地达到降压目的，但也产生了动压头与静压头之间的重要转换。虽然多数情况下静压头在阀门出口可以重新恢复，但阀芯内失控的流速对阀芯的破坏已经产生了。

如下图所示：

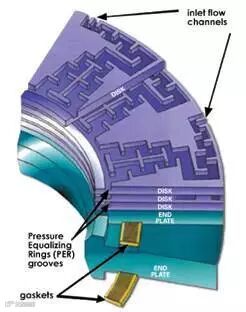

IMI CCI DRAG®迷宫式调节阀的核心是叠加盘片阀芯，阀芯由多个单独设计和制造的盘片叠加而成，每个盘片都有一定数量的通道，每个通道又有一定的转弯数量（级数)，减压级数取决于阀前/阀后压差，而通过数量取决于阀门在对应开度下的流量要求。
总之， IMI CCI的迷宫式技术很好的解决了高压差的问题，严格按照美国仪器仪表协会即ISA（Instrument Society of America）的要求，通过提供多达24级的降压级数，将阀内的流速控制在要求的范围之内，从而避免了高流速带来的冲刷，闪蒸和气蚀等问题，同时也解决了可能发生的噪音、振动等问题，为锅炉给水泵提供了可靠地保护。

未来锅炉再循环阀技术发展
国内大型燃煤机组日益朝着大容量，高参数的方向发展。越来越多的1000MW机组正在成为我们的主力发电机型。

作为与之配套的锅炉给水泵，经过多年的技术引进，实际应用，已经变得越来越可靠。因此国内的许多电厂已经开始尝试在1000MW 机组上采用单泵的配置。这也对与锅炉给水泵配套的阀门也带来了新的挑战和机遇。

高压差，大容量也要求生产锅炉再循环阀的厂家不得不对以前的设计进行升级换代，以适应目前中国市场的要求，一些技术升级及发展方向已经凸显 ——

  • 阀体材料：由于电厂已经给水管道换成了WB36材料，而原来的材料和磅级ANSI class2500#已经不能满足现在的设计强度要求

  • 降压级数：除了IMI CCI的多级迷宫阀设计，其它几家产品的降压级数显然已不够，所以市场的需求也促使各个厂家研发新的产品系列。例如IMI CCI就针对48MPa重新调整了我们的设计方案，对原来的产品进行了升级，以更好的适应目前的市场需求。

  • 采用预启阀芯设计时，如何解决当今高压差下预启阀不受冲涮而能正常工作的问题，也是对该阀门的一大严峻考验，在这方面IMI CCI总结多年的设计和使用经验，已经开发出了能够适应当今高压差工况的新一代锅炉给水泵再循环阀。
