上一期，我们对IMI TH Jansen三杆阀做了一个大概介绍，如果没有看过，可以点下面链接回顾。
进化论 | 2017年第一款新产品：空气分离工艺应用专家IMI TH Jansen三杆阀（上）
今天这期将会干货大放送，我们将全面带你剖析这款产品的各项技术参数，文末还有三杆阀无磨损阀座设计的动画演示！
三杆阀
适用于气体介质的切断蝶阀，尤其擅长高频次运行的工况。在实际的工况中对气体介质进行隔离，阀门需要在极低的压差下运行（最大约300 mbar）。在这种应用中，处于开启前或关闭位置的静态压力相对更高。该产品主要应用于空分行业、钢铁行业、燃气发电厂、化工行业和对气体介质有类似切断需求的其它应用。
两种驱动轴布置形式设计
-

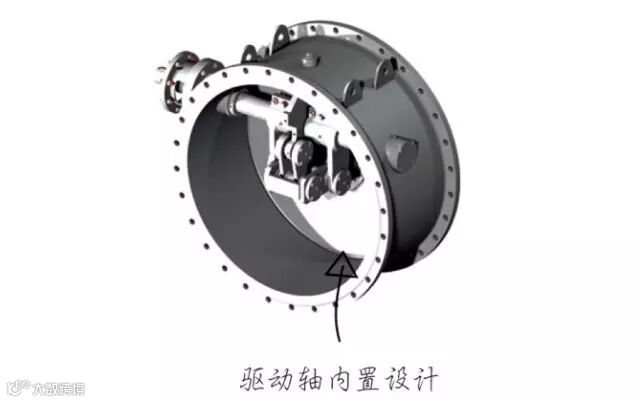

驱动轴内置设计（440型）。阀门的驱动轴横穿管道截面，这就会产生更高的压降，但由于传力杆较短，相对驱动阀门所需力矩较小。考虑到小口径管道横截面较小，在管道口径小于DN600(24”)时，不推荐使用驱动轴内置式设计。
-

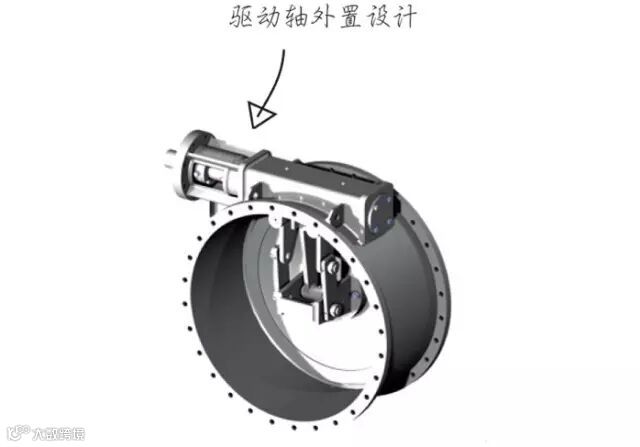

驱动轴外部设计（450型）。阀门的驱动轴位于管道截面外部。由于传力杆较长，需要的力矩大幅升高；但压降相对较小。适用于公称直径DN200（8”）以上、DN600(24”)以下。
执行机构
配置蜗轮蜗杆减速箱的手轮、链轮或电动执行机构

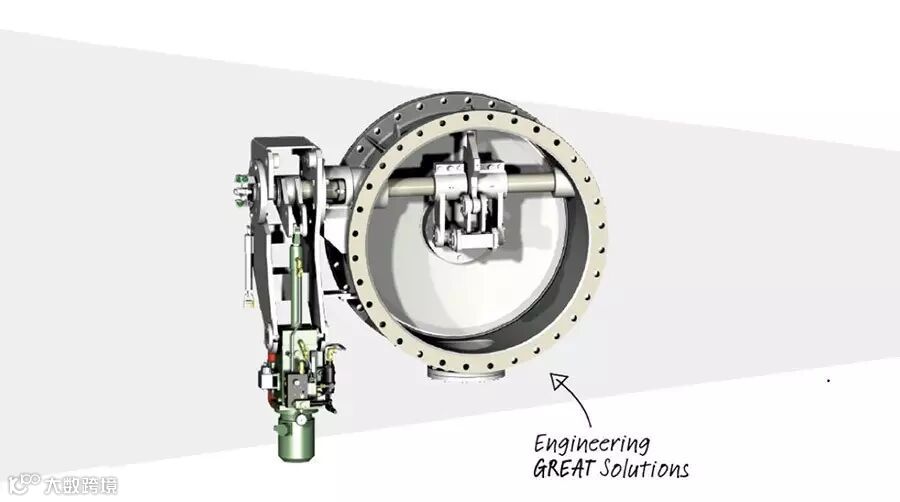

液压 / 气动执行机构。可根据需要配置油缸、气缸或回转执行器，含有安全防护功能的弹簧或配重块
电液一体式执行器。可根据需要配备独立的执行器系统，含液压蓄能器应急功能
三杆阀优势
针对不同应用可选择不同的驱动轴布置方式
固定油脂孔方便添加润滑剂
免维护
高静态压力下仍保持良好性能
多种执行机构可选
大量的应用业绩
不同驱动轴设计的性能表现

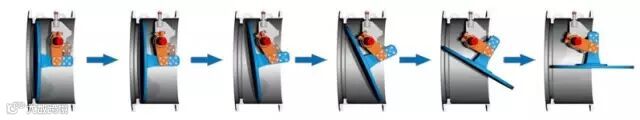

当阀门在关闭位置时，由于执行机构的作用力，以及可能产生的介质压力，阀板紧压在密封座上。当阀门打开时，阀板则平行于阀座移动，这就可以有效避免阀座因为摩擦而损坏。
驱动轴内置440型：执行机构作用在驱动轴，使其产生一个约70度的转动，就可以将阀板驱动90度使其完全打开
驱动轴外置450型：执行机构作用在驱动轴，使其产生一个约42度的转动，就可以将阀板驱动90度使其完全打开

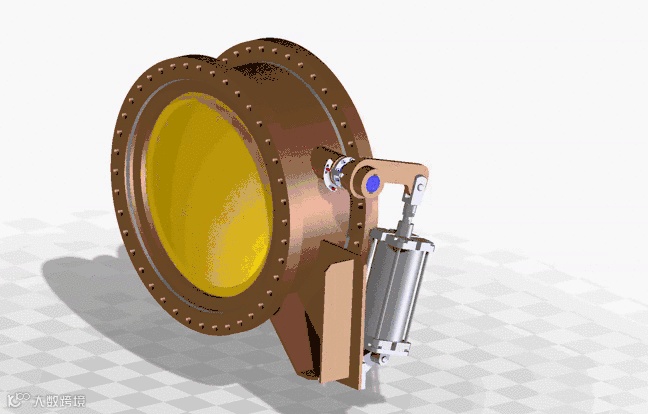

无磨损阀座设计动画示意图
