追求卓越 | Valve Doctor™ 阀门博士

行业：电力-煤炭

应用范围：汽轮机旁路

地区：印度

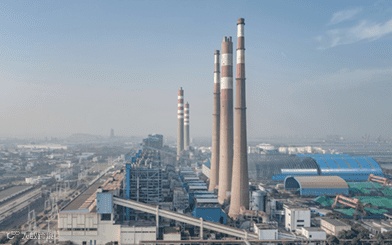

客户：燃煤热电厂

IMI CCI收到消息称，一家燃煤电厂使用的某品牌过热器减温水控制阀存在问题，这些问题严重影响了电厂的性能。阀门经常发生阀座腐蚀和泄漏，导致进入汽轮机的蒸汽流量低负荷时的可控性差，温度控制精度降低。焊接阀座的设计使阀座维修过程复杂化，从而进一步增加了难度。

自2015年投产以来，该工厂一直面临着这些令人头痛的问题。由于IMI CCI之前为工厂安装的汽轮机旁路系统DRE、NBSE和DRAG®阀的性能优异，故而工厂操作人员向IMI CCI寻求解决方案。

IMI CCI团队与客户密切合作，确定了引起各种问题的根本原因是过热器减温水阀门。IMI CCI团队中的Valve Doctors®经过分析后认为，部分问题在于目前阀门的操作和使用已经超过了其原始参数。

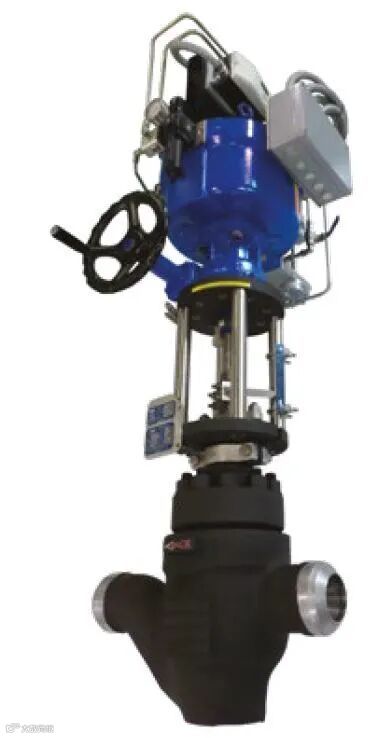

经过大量的现场勘察和数据分析后，IMI的阀门博士团队确认了新的高调节比和低流量负荷时精确控制的要求，基于这些新参数，IMI CCI建议安装带有气缸式执行器的100DLC DRAG ®阀门。

100DLC阀门提供了几个关键功能，包括:

• 最小可控制流量降至2000公斤/小时，以满足实际操作条件；

• 夹紧式阀座相对于焊接阀座，简化了维护过程；

• 气缸式执行机构具有严密关断的卓越性能。

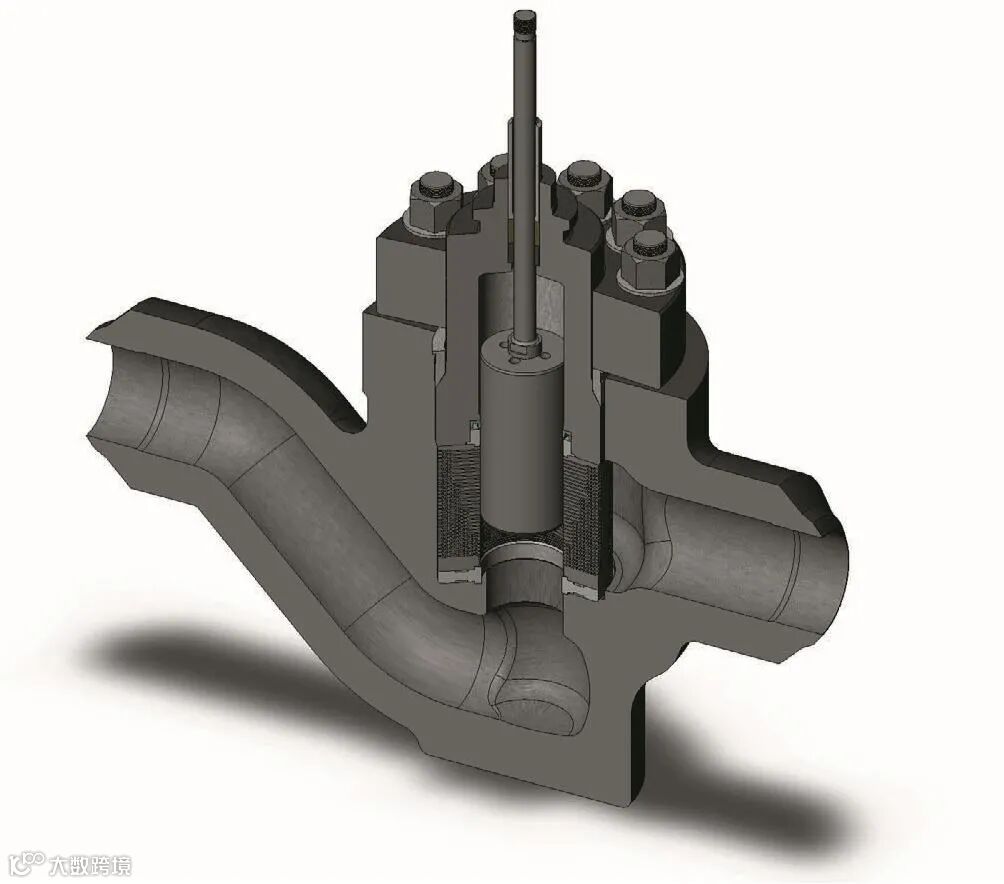

由于采用了DRAG®迷宫技术，使100DLC阀门具有高调节比的特点，该技术限制了流体进入阀座区域时的流速，并将侵蚀力降至最低，否则将会影响阀门的低负荷控制和严密关断能力。

通过利用定制的迷宫碟片组合，DRAG®迷宫技术可以提供高调节比，同时最大限度地为所有工况提供精确调节。客户十分满意安装的新阀门，消除了长期以来因某竞品阀门性能不佳而造成的问题。

工业：电力-气体

应用范围：售后服务

地区：美国

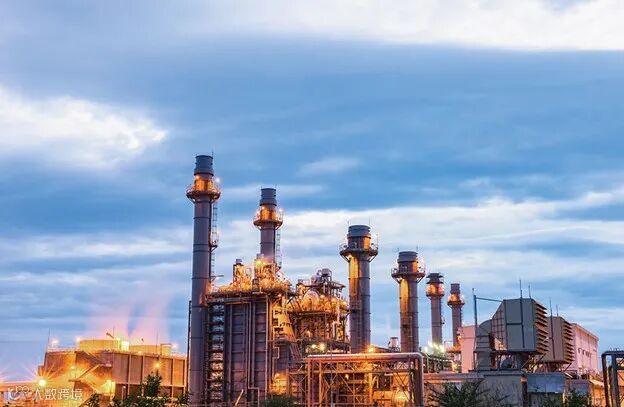

客户：美国燃气发电厂

当一位IMI CCI销售人员定期拜访美国一家发电站时，他了解到该发电站正受到温度控制问题和某品牌减温器开裂问题的巨大困扰。

该客户曾试图通过该品牌的现场服务工程师来解决这个问题，然而并没有成功，问题没有获得任何改善。

在IMI CCI Valve Doctor®（阀门博士）对此情况进行彻底调查后，我们得出结论，温度控制不良和安全问题是由以下问题引起的：

• 水泄漏导致蒸汽管和余热锅炉管开裂，从而产生了昂贵的余热锅炉维修费用。

• 蒸汽管道开裂，原因是到第一弯的距离不足以完成水的喷雾蒸发。这导致了不必要的维修和更换管道需求，并引发了其他安全问题。

• 减温器的蒸汽管内发生热冲击。这意味着当没有水流动的时候，内部部件会经受高温，因此当减温水重新喷入时，会产生热冲击。

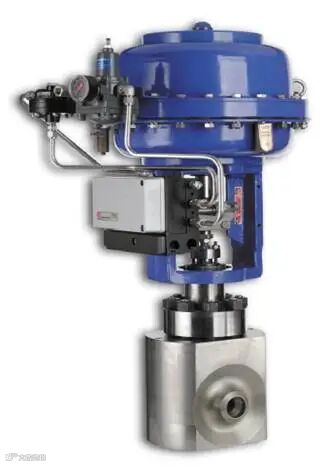

经过大量的调查和与工厂经理的讨论，IMI CCI的工程团队建议安装带有OP-HT弹簧喷头喷嘴和100DSV DRAG®迷宫控制阀的DAM-B型环喷型减温器。

IMI CCI解决方案的特点包括:

• 垂直于蒸汽流量的喷嘴喷射，最大限度地实现二次雾化。这可以使液滴尺寸最小化，从而达到最快的蒸发时间。
• 衬套的设计有助于提高蒸汽流速，从而达到优越的降温效果。
• 由Inconel 718制成的减温水喷嘴可以避免在高温下氧化。
• 独立的外部水阀，配有DRAG®迷宫阀内件，消除热冲击；为喷嘴提供精确的水流控制。

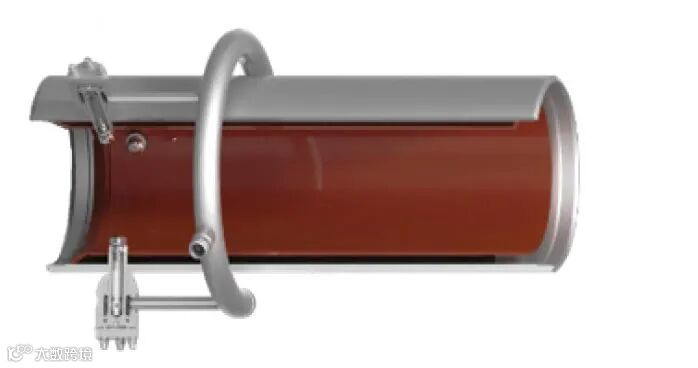

[DAM-B Desuperheater]

客户希望在不到一年的时间内收回新解决方案的成本。客户目前正计划在其他有类似问题的工厂实施IMI CCI系统解决方案。

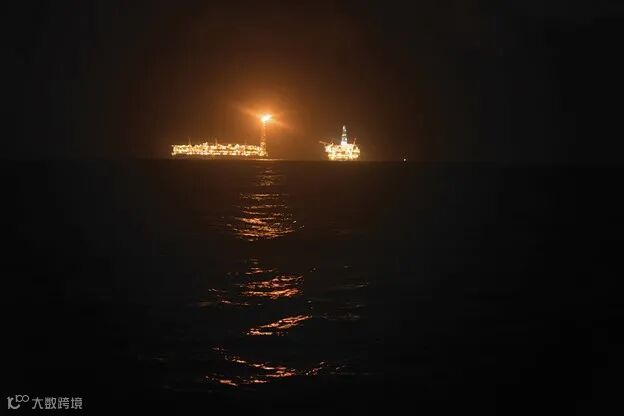

所属行业：石油和天然气-FPSO浮式生产储油船

应用范围：HIPPS

地区：美国

客户：跨国石油天然气公司

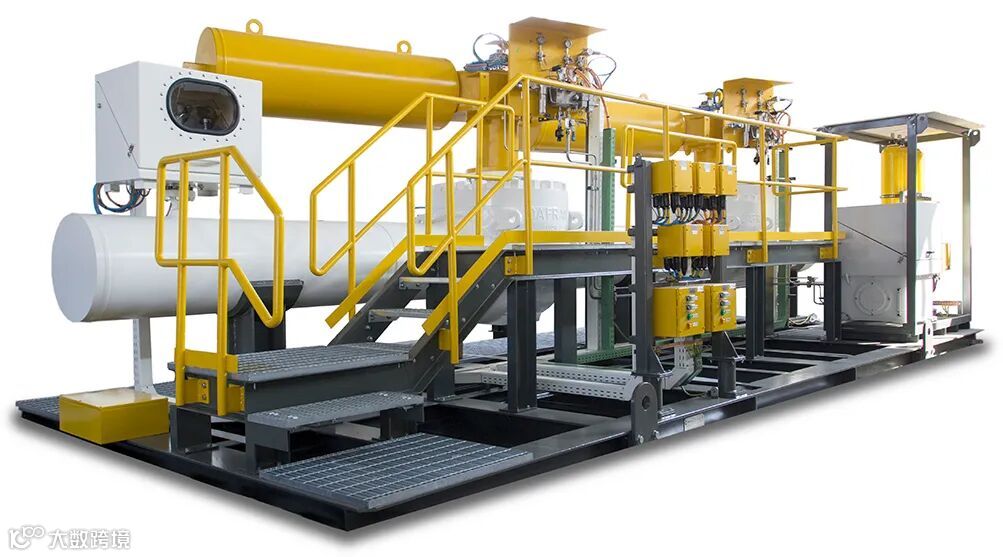

一家大型拉美油气公司正在进行一项新的高完整性压力保护系统(HIPPS)招标，以取代现有的手动阀门。然而，紧凑的系统布置导致没有足够空间安装常规的角转型执行器，运营商正在寻找一种更经济的方案，以代替必须购买的十分昂贵的紧凑型执行器。

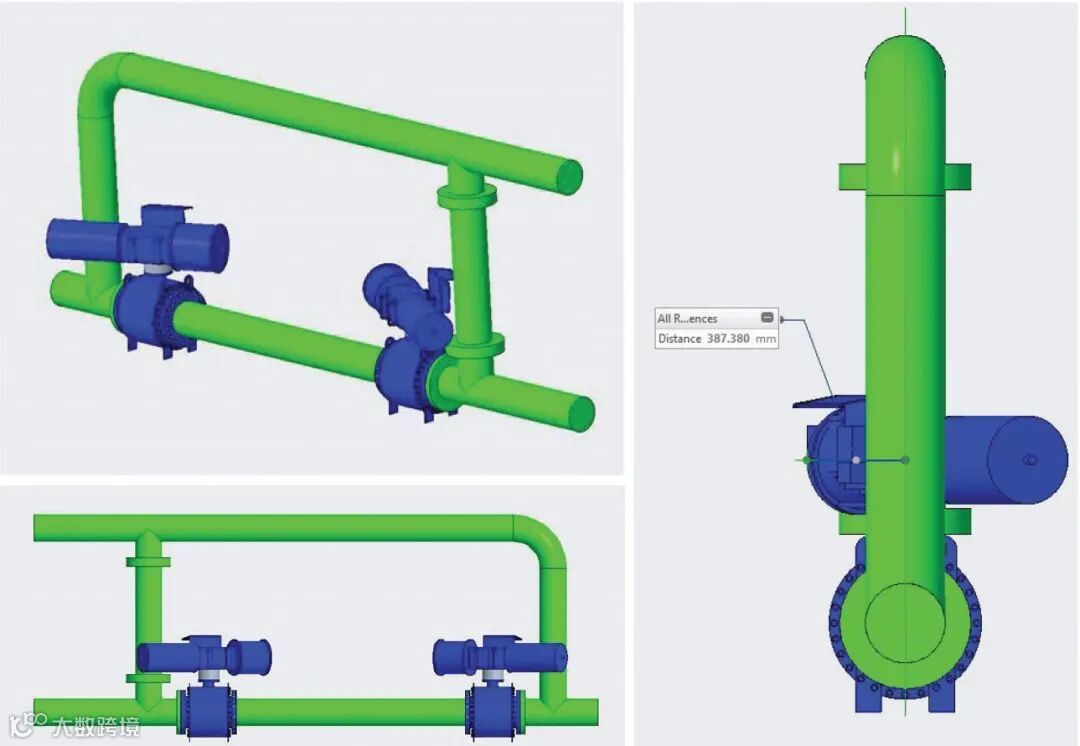

尽管这在投标阶段并不常见，但IMI 决定将工程资源专门用于解决该问题。IMI关键流体事业部的一位Valve Doctor®（阀门博士）与机械3D工程师密切合作，创建了工厂布局的3D模型。

该模型证实，管道的路径和相邻的通道不适合常规情况下安装在IMI Truflo意大利球阀旁的典型角转执行器。但好消息是，它允许IMI关键流体团队设计一个新的布局，以适应标准IMI STI驱动器。

解决方案是安装一个正反双方向动作的执行器，与阀门纵向管道轴线成精确的角度。这种布局将保护人行道，这是巡检、维护的必要通道，在极端情况下作将为逃生路线的走道。它还将提供足够的间隙，以防止与现有管道碰撞。

该设计向客户保证了拟议的布局是可行的，也意味着IMI的投标对客户来说是具有成本效益的，同时不影响材料质量或成本。该方案得到了客户的高度认可。
