哈工大|王殿龙教授课题组Nano Energy：稳定锂金属负极的改性固体电解质界面相

科学材料站

2020-08-24

导读：本文首先介绍了自然SEI的形成原理、功能、演变和退化机制。在此基础上，系统地综述了近年来致力于稳定锂金属负极的改性SEI层的设计和构建的最新研究进展。此外，还总结了SEI的先进理论分析、建模和表征技术

点击科学材料站,关注我们

First published: August 21, 2020

第一作者：姜云鹏

通讯作者：王博*、王殿龙*

单位：哈尔滨工业大学

研究背景

早在20世纪80年代，Moli公司就推出了基于锂金属负极的二次电池，这种电池存在严重的安全隐患和较差的循环稳定性。受当时人们知识和技术水平的限制，锂金属负极的研究和应用未能取得突破性进展，这些锂金属负极很快被更安全的碳基负极所取代。自那以后，锂金属负极的研究和应用一直处于停滞状态。

随后，锂离子电池继续占据主流。然而，随着传统锂离子电池系统的能量密度逐渐接近极限，人们迫切需要高比能量的锂电池（Li–S电池等）。锂金属负极因其比容量最高（3860 mAh g−1或2061 mAh cm−3）和最低电位（−3.04 V vs标准氢电极）而再次成为研究热点，被称为“王者归来”。

文章简介

近日，哈尔滨工业大学王博副教授、王殿龙教授等人在国际知名期刊Nano Energy (影响因子：16.602) 上发表题为“Modified solid-electrolyte interphase toward stable Li metal anode”的研究工作。

为了解决固有SEI的不稳定性问题，主要采用电解液中SEI形成添加剂和人工SEI来提高负极的综合性能。本文首先介绍了自然SEI的形成原理、功能、演变和退化机制。在此基础上，系统地综述了近年来致力于稳定锂金属负极的改性SEI层的设计和构建的最新研究进展。

此外，还总结了SEI的先进理论分析、建模和表征技术。最后，对改性SEI的研究现状和该领域的未来研究趋势进行了综合评价。作者相信这一及时的综述将促进对锂金属负极SEI的进一步理解和发展。

该文章第一作者为哈尔滨工业大学博士生的姜云鹏

哈尔滨工业大学王博副教授、王殿龙教授为本文共同通讯作者

要点解析

要点一：

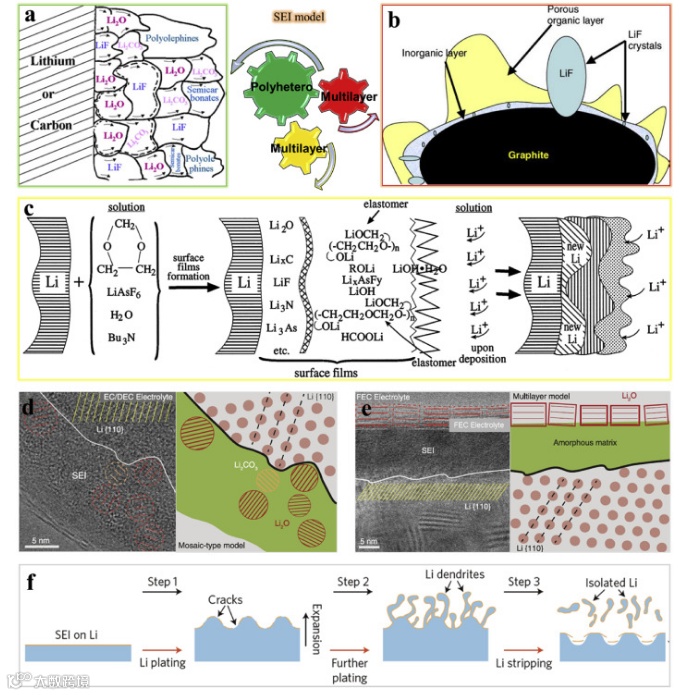

图1.

（a）多异质微相SEI示意图

（b）石墨颗粒上的SEI示意图。

（c）锂金属负极在1–3二氧戊环溶液中形成表面膜的示意图。

原子分辨冷冻TEM图像及相应示意图：

（d）碳酸乙烯酯‒碳酸二乙酯（EC-DEC）电解液中形成的镶嵌型结构

（e）氟代碳酸乙烯酯（FEC）电解液中形成的多层结构。

（f）锂金属上锂沉积和剥离的示意图。

要点二：

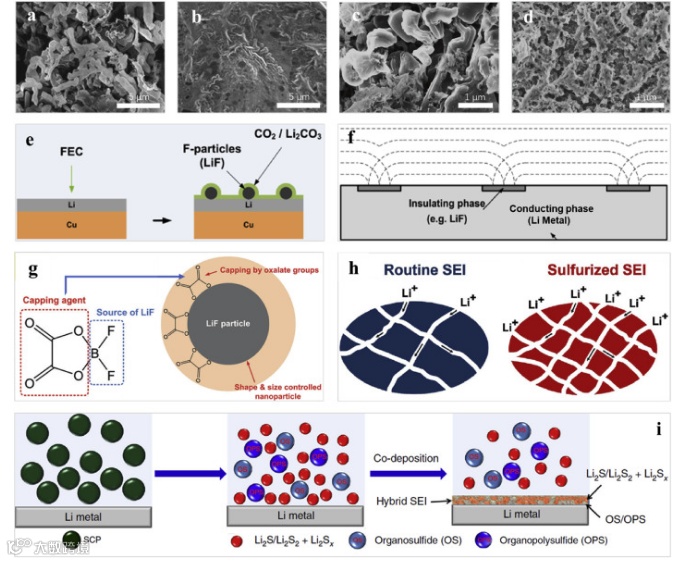

图2.

在碳酸盐电解液中预循环后的扫描电子显微镜（SEM）图像：

（a）无VS，（b）含2 wt.% VS

醚类电解液中5个循环后的扫描电镜图像：

（c）不含FEC

（d）含有3 wt.% FEC。

（e） FEC电解液中形成的SEI模型。

（f） FEC电解液中锂沉积的扩散场示意图。

（g） LiDFOB作为LiF纳米颗粒生成的封盖剂的机理。

（h）常规和硫化SEI薄膜中离子扩散通道的示意图。

（i）有机硫化物/有机多硫化物-Li2S/Li2S2混合SEI层形成示意图。

要点三：

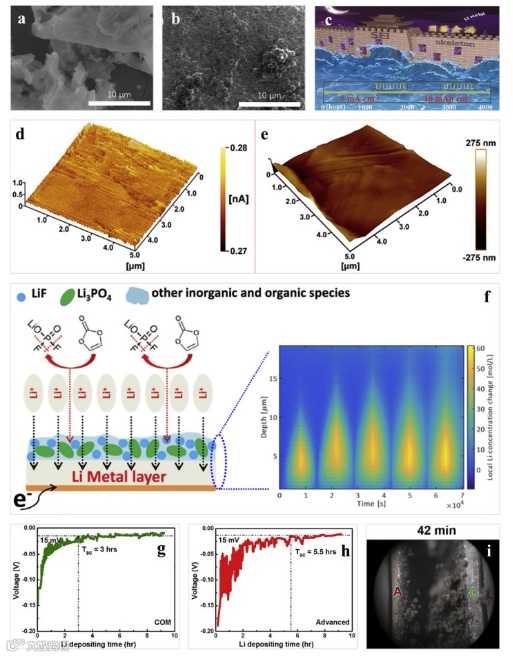

图3.

100次循环后锂负极的扫描电镜图像：

（a）无VC-LiNO3

（b）有VC-LiNO3。

（c）自稳定SEI示意图和使用1 M LiTFSI-VC电解液的对称电池的电压分布图。

自稳定SEI骨架在1 M LiTFSI-VC电解液中沉积/剥离后的（d）响应电流和（e）表面形貌的原子力显微镜（AFM）图像。

（f） Cu/Li袋式电池在0.5 mA cm−2电流下的初始五个循环期间，SEI结构示意图（左）和operando NDP测试图。

短路时间曲线：

（g）商用锂金属

（h）具有改进SEI的Li金属。

（i）商业和改进电极形貌的侧视图。

结论

纵观锂金属负极的发展历程，不难发现，锂金属负极的实际应用仍处于瓶颈阶段，而SEI的稳定性决定了锂金属负极能否以高溶解/沉积效率实现长期稳定性。一般来说，固有的SEI循环稳定性较差，其化学组成和结构的差异主要取决于电解液的性质。随着理论模拟和表征技术的迅速发展，人们对SEI的认识也越来越深入。

近年来，稳定SEI的策略层出不穷。本文通过对上述具有代表性的参考文献的分析，得出以下结论。

（一）SEI的结构和组成随电解质种类的不同而变化。当前，主要有两种类型的广泛认可的SEI结构。第一种是镶嵌结构，由无机组分和有机组分随机镶嵌而成。第二种是多层结构，由无机内层和有机外层组成。虽然上述模式已为人所知，但其内在SEI的各种化学成分所起的作用尚未得到深入分析，在某些方面仍存在争议。在锂的反复沉积/溶解过程中，自然SEI会变厚、不均匀、易开裂，严重影响锂金属负极的循环稳定性。

（二）虽然对自然SEI的一些研究结果存在部分矛盾，但不可否认的是，改性SEI策略为提高Li金属负极的稳定性提供了新的希望。

在电解液中加入SEI形成组分。由于锂的高反应活性，电解液中的组分在锂金属表面发生还原反应，参与了SEI的形成。因此，在电解液中添加适当的添加剂有助于优化SEI的形成。常用的添加剂有卤化物、富锂硫化物、无机/有机化合物和弱酸等，这些组分的加入可以调节SEI的组成和结构，提高其循环稳定性。然而，简单地引入添加剂并不能阻止SEI的不断增厚，不仅消耗电解液，而且增加了Li离子扩散的阻力。

人工SEI的构建。在原位和非原位人工SEI中，由高离子导电率的Li盐和高机械性能的聚合物组成的理想SEI具有优异的综合性能。此外，碳基材料、锂合金、Al2O3/聚合物、SiO2/聚合物等作为非原位人工SEI的主要组分也可以提高循环稳定性。虽然人工SEI改性可以改善Li负极的整体性能，但如果缺乏有效的锂金属宿主，无限体积变化仍会加速SEI的老化。

其他策略。通过调节电解液浓度、设计合适的锂宿主和改性隔膜，也可以间接调节SEI，从而提高其循环稳定性。其中，人工涂层改性对隔膜的影响与人工SEI的作用效果相似，更像是将人工SEI转移到隔膜上。这些间接的改性策略为提高SEI的稳定性提供了新的思路。

（三）近年来，理论模拟和先进的表征技术发展迅速，为实验设计和机理理解提供了充分的技术支持。然而，目前对锂金属负极SEI的结构-组成-功能关系的研究仍存在争议，需要国内外学者在理论和表征方面进一步努力。

文章链接:

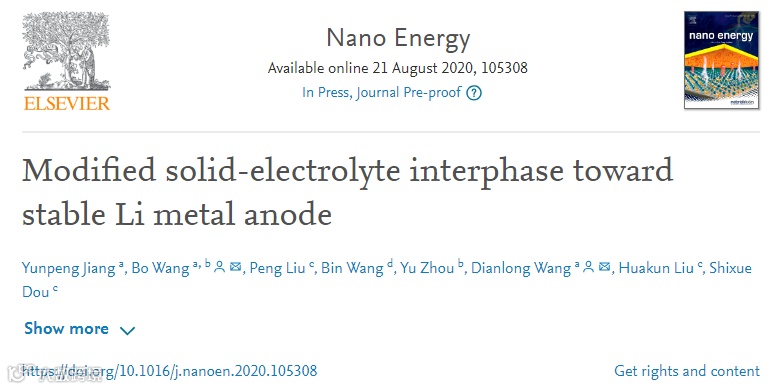

Modified solid-electrolyte interphase toward stable Li metal anode

https://www.sciencedirect.com/science/article/pii/S2211285520308855#!
