点击科学材料站,关注我们
通过人工表面预重构的稳定无钴富锂正极材料
通讯作者:李巨*
单位:美国麻省理工学院
背景简介
富锂氧化物(LXMO)正极因其高于250 mAh g-1的高容量引起了储能电池领域研究者的强烈兴趣。但是,高电压下混合氧阴离子和过渡金属阳离子氧化还原(HACR)反应带来的副作用,如释氧和长程氧离子迁移(GOM)导致的结构崩塌等,使该类LXMO正极材料无法实现商业化。
GOM不仅会导致电池循环过程中氧亚晶格的不稳定,加剧众所周知的循环电压衰减,而且加剧了电解质分解和Mn溶解,从而加速全电池循环性能的衰减。
文章介绍
近日,MIT李巨教授组在国际顶级期刊Advanced Energy Materials (影响因子:25.245) 上发表题为“Stabilized Co‐Free Li‐Rich Oxide Cathode Particles with An Artificial Surface Pre-reconstruction” 的研究工作。
该工作通过熔融钼酸盐浸出表面Li2O的方法,对无钴富锂Li1.2Mn0.6Ni0.2O2颗粒进行了人工表面预重构(ASR),在富锂单晶表面构建了具有共晶格结构的尖晶石LiMn1.5Ni0.5O4外壳以完全包围LXMO晶格(ASR-LXMO)。差示电化学质谱和软X射线吸收光谱分析表明,GOM在循环中得到了有效抑制,这不仅稳定了ASR-LXMO中的HACR行为,且极大程度减缓了循环过程中的电解液分解和Mn离子溶解。
ASR-LXMO在经过200次循环后仍可保持3.30 V的放电电压和 237.4 mAh g-1的放电容量 。更为关键的是,在与商用石墨负极和少量(2 g A-1h-1)电解液匹配的软包全电池中,普通LXMO正极材料无法循环 90圈的情况下,ASR-LXMO在125圈循环后仍显示出76%的高容量保持率 。
该成果第一作者为Zhi Zhu(朱智)
李巨教授为通讯作者

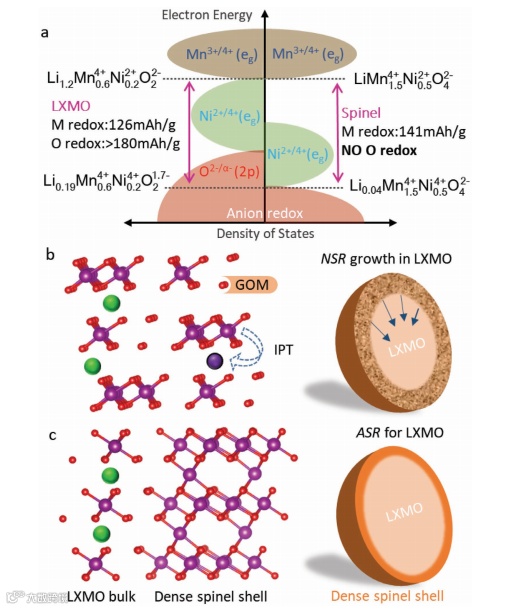

图1.普通LXMO(P-LXMO)和人工表面预重构的LXMO(ASR-LXMO)材料的电子能带结构图及晶格结构、颗粒示意图

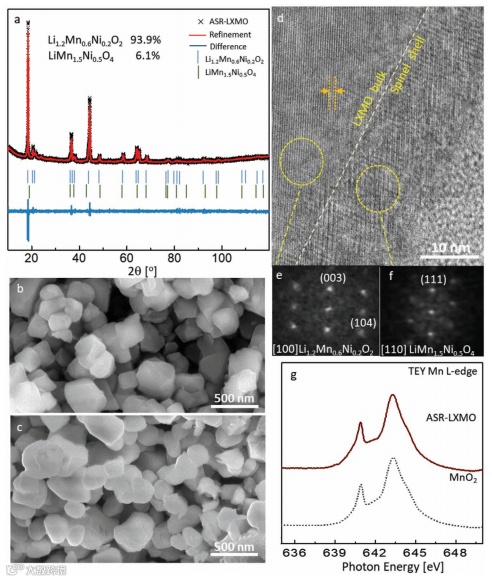

图2. ASR-LXMO颗粒的表面预重构

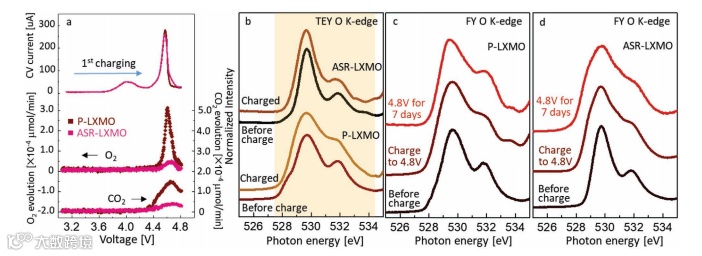

图3. 充电时,对P-LXMO和ASR-LXMO颗粒使用DEMS和sXAS跟踪分析GOM情况。
结论
在富锂氧化物(LXMO)正极颗粒中,氧阴离子氧化还原的大量参与导致整体氧迁移(GOM)和自发表面重建(NSR)。NSR会在整个循环中持续生长,不仅会导致Mn4+离子的不断还原,引入更多的Mn3+/4+阳离子氧化还原来取代O2-/α-阴离子氧化还原从而改变材料循环中的HACR分配和热力学电压,而且还会增加材料的动力学阻抗。
我们进行了人工表面预重建(ASR),通过750°C时熔融钼酸盐浸出表面多余Li和O离子,构建晶体致密的尖晶石外壳以防止循环中的GOM。DEMS和sXAS分析证明,充电时ASR-LXMO中的GOM得到了有效抑制。因此经过数百次循环后,HACR热力学电压和动力学阻抗均得到了有效稳定。此外,ASR-LXMO循环中抑制的GOM还阻止了循环中碳酸酯电解质的分解和Mn溶解,从而延长了与商用石墨负极匹配的软包全电池的循环寿命。
本文中提出的表面预重构也可应用在其他高容量正极材料上。众所周知,大多数层状正极材料(例如LCO和高Ni的NMC正极)在循环至较高电压(高于4.5 V)时也会遭受释氧和循环衰减。如果我们在循环之前从颗粒表面浸出一些锂,建立“贫锂”外壳以完全封闭LMO晶格,则可以阻止氧迁移从而稳定高压循环。
此外,我们还可以寻找其它可以从正极颗粒中浸出Li以外的其它元素的浸出剂。由于高镍颗粒表面的镍具有很高的催化活性,易与电解液发生副反应,因此我们可以寻找某些特殊的浸出剂从颗粒表面浸取多余的镍,构建贫镍钝化外壳来完全覆盖和保护高镍晶格内核,或可有效提高其循环稳定性。
导师及第一作者简介:
投稿请联系contact@scimaterials.cn
点击“在看”分享你的观点![]()
