Nano Letters观点：锂沉积诱导碳纳米管断裂及其对固态电池的影响

科学材料站

2021-08-17

导读：该文章解释了金属锂在固态电解质中的沉积机理，分析了锂沉积对固态电池安全的影响。

文章信息

燕山大学黄建宇教授团队联合韩国基础科学研究院与韩国蔚山国立科技学院丁峰教授、美国滨州州立大学张宿林教授和美国劳伦斯伯克利实验室的Steve Harris教授，Nano Letters观点：锂沉积诱导碳纳米管断裂及其对固态电池的影响

第一作者：陈敬钊，赵超，薛丁川

通讯作者：黄建宇*，张宿林*，丁峰*，唐永福*

单位：燕山大学，美国宾夕法尼亚州立大学，韩国基础科学研究院与韩国蔚山国立科技学院，美国劳伦斯伯克利实验室，湘潭大学

研究背景

目前对安全和高密度储能的需求不断增长，研究重点已从基于液体电解质的锂离子电池转向固态电池 (SSB)。然而，不可控的锂枝晶生长和短路阻碍了 SSB 的应用，其机制仍然不明。

在此，黄建宇团队及其合作者设计了一种新颖方案，利用空心碳纳米管 (CNT) 内的有限空间中可视化了锂金属沉积，以模拟固体电解质 (SE) 裂缝内的锂沉积动力学，其中高强度 CNT 壁模拟机械强度高的 SE。观察到沉积的锂在碳纳米管中以蠕变固体的形式传播，为应力松弛提供了有效的途径。

当应力松弛通路被阻断时，锂沉积引起的应力达到千兆帕水平并导致碳纳米管断裂。力学分析表明，界面亲锂性直接控制着锂沉积的动力学和应力弛豫。该研究为抑制锂枝晶生长和构建高能量密度、电化学和机械坚固的 SSB 提供了关键策略。

文章简介

基于此，来自燕山大学的黄建宇教授、唐永福教授、张利强教授与美国宾夕法尼亚州立大学的张宿林教授，韩国的蔚山国立科学与技术研究院的丁峰教授以及美国劳伦斯伯克利实验室的Steve Harris教授合作，在国际知名期刊Nano Letters上发表题为“Lithium Deposition-Induced Fracture of Carbon Nanotubes and Its Implication to Solid-State Batteries”的文章。该文章解释了金属锂在固态电解质中的沉积机理，分析了锂沉积对固态电池安全的影响。

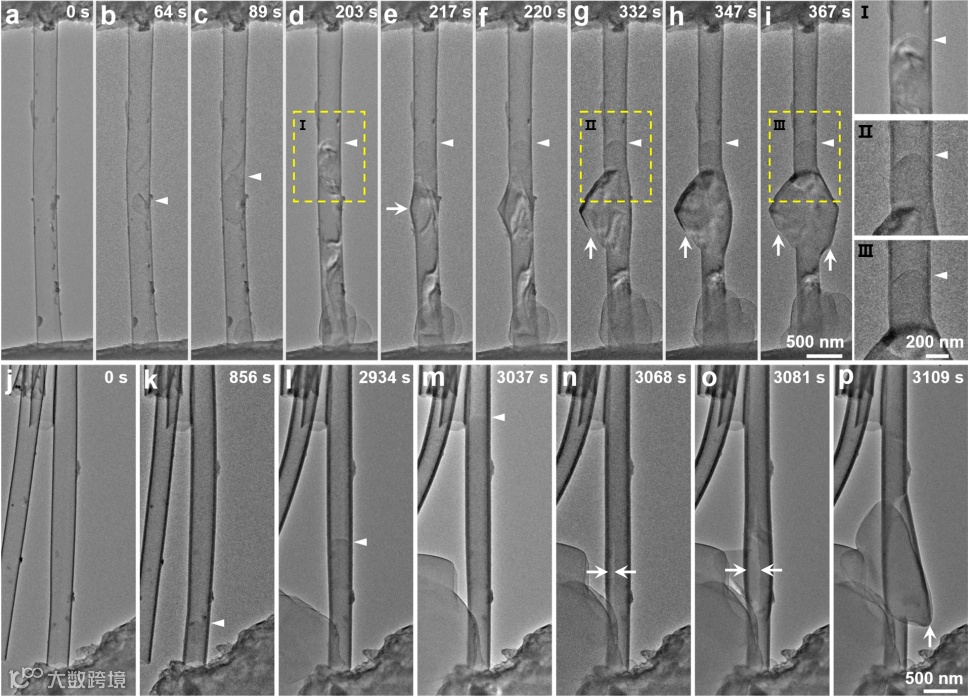

图1. 原位观察金属锂在空心碳管内部的沉积及诱导碳纳米管断裂过程

本文要点

要点一：原位观察锂金属沉积诱导碳纳米管断裂

利用球差环境透射电子显微镜，原位观察锂金属负极，碳纳米管正极，氧化锂作为固态电解质组装的纳米电池，在二氧化碳气氛中锂金属的沉积过程，以及导致的空心碳纳米管径向断裂。开发了一种直接可视化方案，观察到在全固态电池中，锂金属沉积导致固态电解质（CNT模拟高强度的固态电解质）断裂。

要点二：原位测试空心碳纳米管轴向与径向强度

本实验利用离子液体电解液在电子束辐照下固化现象，设计了利用离子液体电解液作为焊接剂，测量了空心碳纳米管锂化前后轴向拉伸断裂强度1.45和0.93GPa。此强度远远超过一般固态电解质的断裂强度。

进一步说明本实验用空心碳纳米管模拟高强度固态电解质的可靠性。此外原位结合分子动力学模拟对碳纳米管锂化前的径向断裂强度做了预估，发现未锂化碳纳米管的具有超高的抗疲劳性。

而对于锂化之后的碳纳米管失去了其原有的超强抗疲劳性。其强度已达到了GPa数量级，说明锂沉积受阻时可产生高达数个GPa的应力，从而导致固态电解质的断裂，引起电池内部因锂枝晶的不可控生长导致电池短路引发安全问题。

要点三：不同气氛下锂金属沉积形态不同

本实验主要在二氧化碳气氛之中进行，其次还对比了真空中锂沉积行为。发现在真空中锂沉积前端和空心碳纳米管的接触角要比在二氧化碳气氛中的小。造成接触角差别的主要原因是：不同气氛之下，碳管壁上分别形成了Li2O和Li2CO3，说明了Li2O要比Li2CO3更亲锂。

要点四：前瞻

本研究使用高强度的CNT 来模拟固态电解质，并且对锂沉积诱导的 CNT 断裂进行了原位 TEM 研究。力学分析表明，应力松弛在锂沉积过程中维持固态电解质的结构稳定性方面起着至关重要的作用。

对于亲锂的 Li/CNT 界面，Li 以很小的剪切阻力沿 CNT 流动，并且实现沉积引起的应力弛豫。当这种应力弛豫途径被阻断时，锂沉积引起的应力非常高，达到千兆帕水平，导致锂化碳纳米管断裂。鉴于典型固态电解质（如 LLZO）的高刚度和低断裂强度，该研究结果可以扩展到固态电解质，其中锂固态电解质中会产生类似高应力并导致固态电解质断裂并随后引发电池短路。

研究结果表明，高能量密度固态电池的电化学机械稳定性取决于界面工程，促进应力弛豫，降低界面阻抗和过电位，并最小化缺陷尺寸，从而增加固态电解质的断裂强度等策略至关重要。

此外，混合离子导体代表了一类重要的3D锂金属主体，它可能在构建具有 3D 多孔结构的锂金属负极以同时保持固态电池的机械和电化学稳定性方面具有重要的应用。

文章链接

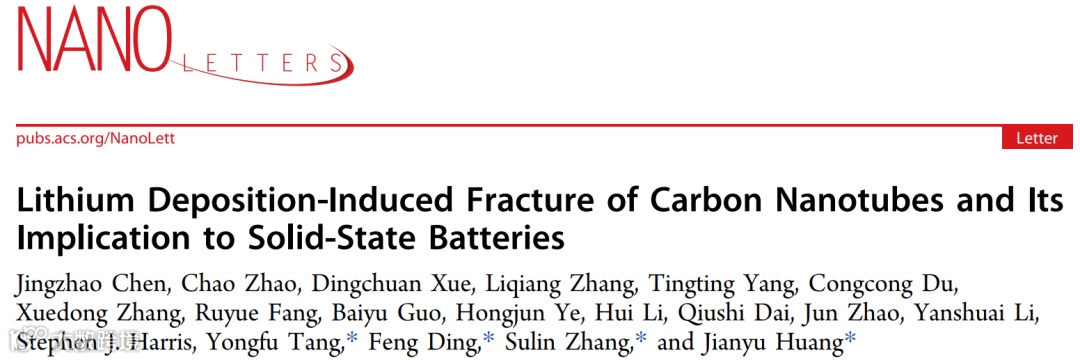

Lithium Deposition-Induced Fracture of Carbon Nanotubes and Its Implication to Solid-State Batteries

https://doi.org/10.1021/acs.nanolett.1c01910
