黄建宇教授团队， Small观点：高温钠-硫纳米电池中多硫化钠电化学的原位透射电镜研究

科学材料站

2021-05-20

导读：该观点文章利用原位透射电镜技术搭建了微观尺度的高温钠硫纳米电池，并且研究了不同温度条件下电化学反应机理，为提高高温钠硫电池在电网存储应用中的性能提供重要的科学依据。

文章信息

高温钠-硫纳米电池中多硫化钠电化学的原位透射电镜研究

第一作者：李彦帅

通讯作者：唐永福*，张利强*，黄建宇*

单位：燕山大学

研究背景

目前商用高温钠硫电池由于多硫化物的形成，其放电容量仅达到理论容量的三分之一，由于多硫化物直接成像技术难度大，对这一问题的了解有限。

本文采用微机电系统加热装置的原位透射电镜研究了高温钠硫电池的电化学反应。实时揭示了循环过程中瞬态多硫化物的形成和演化过程。硫在放电时转化为长链多硫化物、短链多硫化物，最后转化为Na2Sx或其与多硫化物的混合物，在高温充电时该过程是可逆的。

令人惊讶的是，通过在硫正极中引入纳米空隙来缓冲大体积变化，从而保持了电子通道和离子通道的完整性，减少了Na+的扩散距离，在300℃时，硫阴极完全放电生成为Na2S，而不是传统认为的Na2S2。原位研究不仅为多硫化物电化学提供了新的认识，而且为提高高温钠硫电池的容量和循环性提供了关键策略。

文章简介

近日，来自燕山大学的黄建宇教授团队，在国际知名期刊Small上发表题为“In Situ TEM Studies of Sodium Polysulfides Electrochemistry in High Temperature Na-S Nanobatteries”的观点文章。

该观点文章利用原位透射电镜技术搭建了微观尺度的高温钠硫纳米电池，并且研究了不同温度条件下电化学反应机理，为提高高温钠硫电池在电网存储应用中的性能提供重要的科学依据。

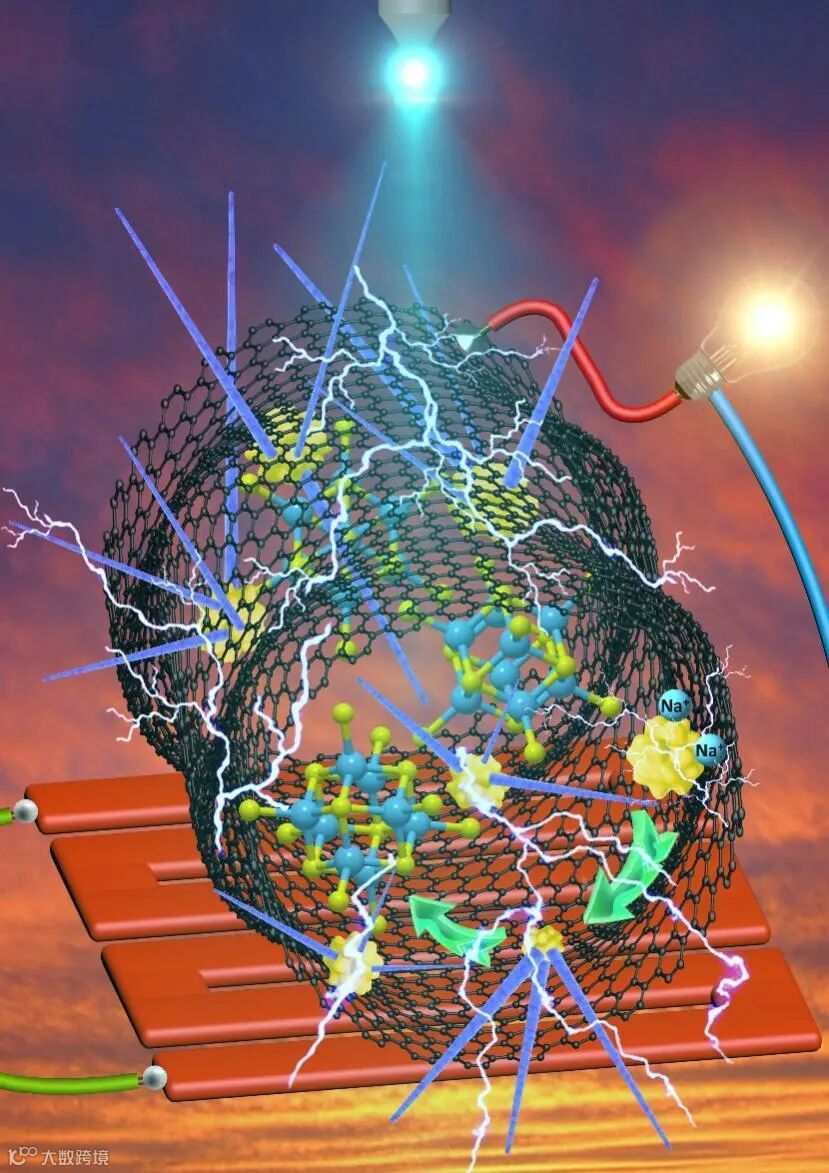

图1. 高温钠硫纳米电池运行示意图（Inside Cover）

本文要点

要点一：构筑了热-电-化学多场耦合的高温钠-硫电池原位电镜测试平台

结合原位透射电镜及微机电系统加热装置等技术，构筑了热-电-化学多场耦合的原位电镜测试平台。基于该平台利用填充于中空碳纳米管的硫为正极，金属钠为负极，钠表面自然生成的钠氧化物作为电解质，组装了高温钠硫纳米电池，研究硫正极的高温充放电的机理。

要点二：阐明了高温钠-硫电池硫正极的充放电机理

基于高温钠硫纳米电池的原位电镜研究，发现钠-硫电池正极的充放电机理为：放电过程中，硫首先转化成长链多硫化物，然后转化成短链多硫化物，最终转化成Na2S；高温下的充电过程，实现了Na2S转化成多硫化物，然后分解成单质硫和液态长链多硫化物的逆过程。

研究发现高温下，硫正极的充放电可逆性得到显著改善，但是硫正极会对碳材料产生严重腐蚀。论文还通过原位电镜研究，阐明了高温钠硫电池无法发挥全部理论容量的原因可能为Na2S2中间产物低的离子和电子电导。这些研究结果为高温钠-硫电池充放电机理提供了新的理解及认识。

要点三：前瞻

针对目前高温钠硫电池放电过程无法发挥其理论容量的问题，提出了缩短钠离子传输和电子传导距离的策略。

这些从原位透射电镜研究中获得的对不同温度下钠硫电池多硫化物电化学的深入新认识，可能为提高高温钠硫电池在电网存储应用中的性能提供重要的科学依据。所以，原位透射电子显微镜与微机电系统加热装置是探索固态钠硫电池电化学的一个非常有力的工具，在本研究方向有广阔的应用前景。

本文链接

In Situ TEM Studies of Sodium Polysulfides Electrochemistry in High Temperature Na–S Nanobatteries

https://onlinelibrary.wiley.com/doi/10.1002/smll.202100846
