燕山大学黄建宇教授团队ACS Nano：固态锂金属电池中枝晶穿透固态电解质和“死锂”形成动力学过程的原位观察

科学材料站

2021-09-14

导读：本文利用原位TEM技术对固态锂金属电池中，锂枝晶穿透Li6.4La3Zr1.4Ta0.6O12固态电解质（LLZTO）以及“死锂”形成的动态过程进行了原位观察

文章信息

固态锂金属电池中枝晶穿透固态电解质和“死锂”形成动力学过程的原位观察

通讯作者：张利强*，唐永福*，黄建宇*

第一作者：孙海明

单位：燕山大学，湘潭大学，大阪大学

研究背景

固态锂金属电池（SSLMBs）被认为是最具应用前景的储能装置，一方面使用陶瓷作为固态电解质（SSE）能有效地抑制锂枝晶，从而提高了电池的安全性；另一方面使用锂金属作为负极，可使电池具有更高的能量密度。

事实上，与液态电解质相比，锂枝晶更容易在固态电解质中形成，并穿透陶瓷电解质继而诱发电池内部短路，致使固态锂金属电池失效。随着原位光学显微镜、原位X射线、计算机断层扫描（XCT）等技术的发展，我们对固态电池中锂枝晶问题已有了一定程度的理解，然而获取在纳米尺度锂枝晶的形成以及其穿透固态电解质的直接实验证据仍极具挑战。

文章简介

基于此，燕山大学黄建宇教授团队在国际知名期刊ACS Nano上发表题为“In Situ Visualization of Lithium Penetration through Solid Electrolyte and Dead Lithium Dynamics in Solid-Stat Lithium Metal Batteries”的文章。

研究者利用原位TEM技术对固态锂金属电池中，锂枝晶穿透Li6.4La3Zr1.4Ta0.6O12固态电解质（LLZTO）以及“死锂”形成的动态过程进行了原位观察，为锂沉积过程中在极大电化学机械应力作用下驱动锂枝晶生长，致使固态电解质破裂并形成刺穿提供了直接证据，并提出每个沉积过程中以新形核点生长的枝晶是“死锂”形成的重要机制，“死锂”的不断累积导致库伦效率持续下降，最终导致电池失效。

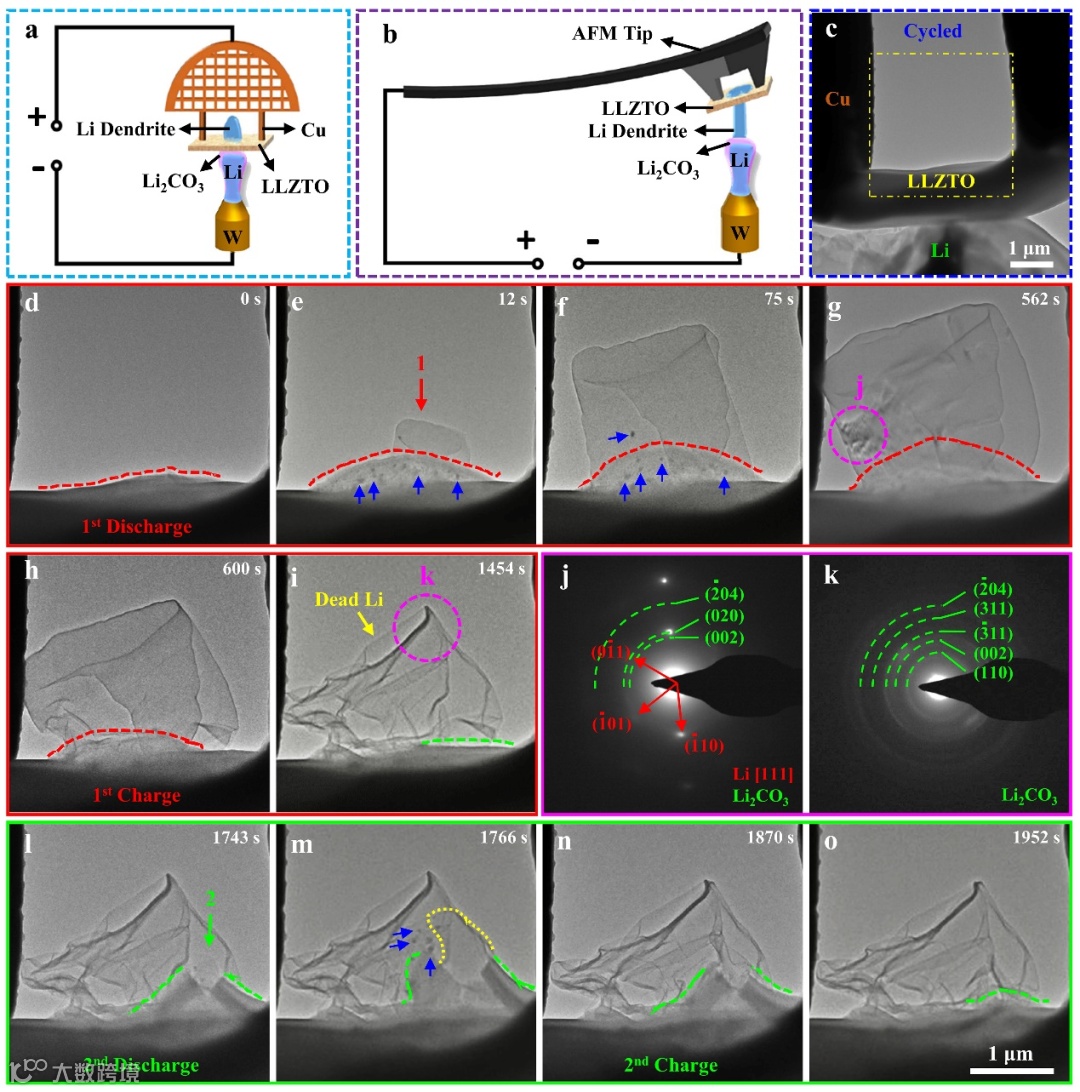

图1. 实验装置示意图及锂枝晶穿透LLZTO过程的原位观察.

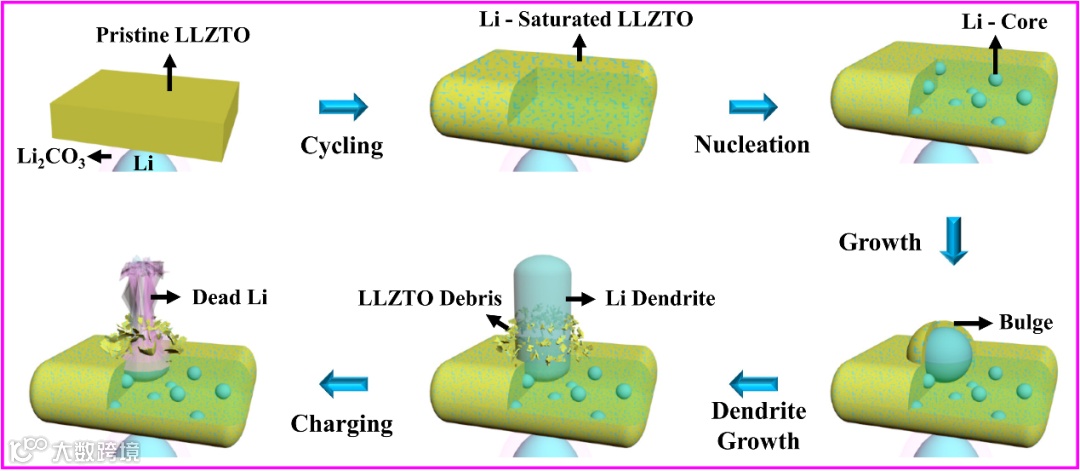

图2. 枝晶穿透LLZTO及“死锂”形成机理示意图。

文章要点

要点一：利用环境透射电子显微镜（E-TEM）构建的纳米固态电池系统，实现了对锂枝晶穿透固态电解质及“死锂”形成动态过程的原位观察。放电过程中，随着金属锂的不断沉积，在极大电化学机械应力驱动下实现枝晶穿透固态电解质，与此同时带出大量电解质碎片。

充电过程中，锂枝晶持续剥离，不能分解的碳酸锂壳（称为“死锂”）最终残留在固态电解质表面。在随后的放电-充电循环中，残留的碳酸锂壳不能恢复到初始形态，锂在新位置形核-沉积-长大穿透电解质，并在剥离后形成新的“死锂”。

要点二：通过对锂枝晶剥离过程的原位动态观察发现每个放电循环后均有碳酸锂壳的残留，形成新的“死锂”，多次循环后产生大量“死锂”，引起固态电池库伦效率的衰减，最终导致电池失效。

要点三：在枝晶生长和穿透固态电解质原位观察实验中，经常发现底部枝晶将固态电解质顶起的现象，利用配有AFM-Tip的固态电池系统可以测得锂枝晶生长过程受到的应力。结果表明，当枝晶生长到一定长度，反作用力将引起枝晶的力学失稳和屈服。沉积过程中巨大的电化学机械应力足够驱动枝晶穿透固态电解质。

文章链接

In Situ Visualization of Lithium Penetration through Solid Electrolyte and Dead Lithium Dynamics in Solid-State Lithium Metal Batteries.

https://doi.org/10.1021/acsnano.1c04864
