背景简介
文章介绍
要点解析

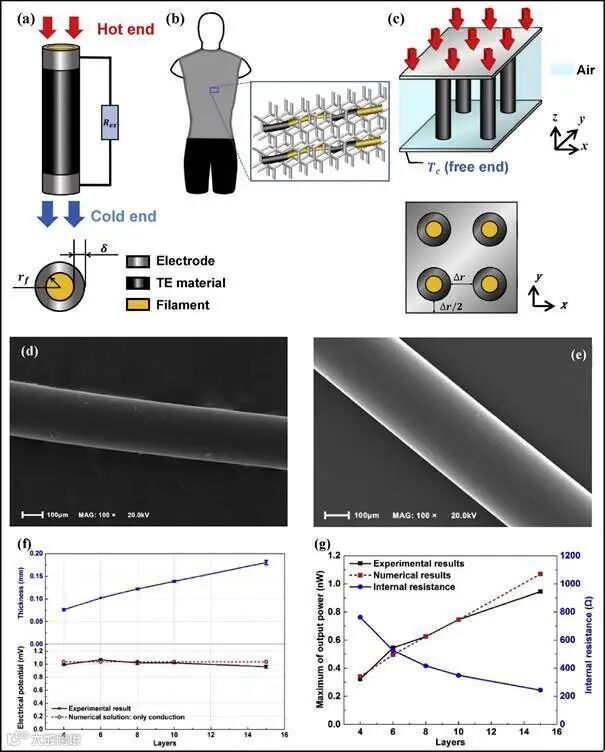

图1.
本文中,模型可以分为两类:一维FTEG单元结构,如图1(a);由一维FTEG阵列构成的三维FTEG的结构,如图1(c)。图1(f)和(g)通过实验验证了一维FTEG模型的可信性。
图1(a)表明了一维FTEG单元是由中部的热电材料涂于芯层长丝及两端的导电材料构成的。其几何参数包括:热电层的厚度和长度、芯层长丝的半径。图1(b)表明一维FTEGs被织于间隔织物而穿着于人体背部。
图1(c)是4根一维FTEG组成的阵列,构成三维FTEG的单元结构,该模型用于研究一维FTEG排列紧密程度对器件性能的影响,排列紧密程度通过相邻两根一维FTEG之间的距离(Δr)控制。
图1(d)和(e)分别是未涂热电材料和涂有PEDOT: PSS(热电材料)的PET长丝。图1(f)说明在PEDOT: PSS涂于PET表面的样品中,涂层厚度与次数基本呈线性关系,虽然涂层厚度增加,但样品的电压在1.00 mV左右。
图1(g)表明各样品的内阻、实验的和数值计算的最大功率。涂层厚度的增加降低了样品内阻,故提高了最大输出功率。此处一维FTEG模型中,冷热端温度均为定值。

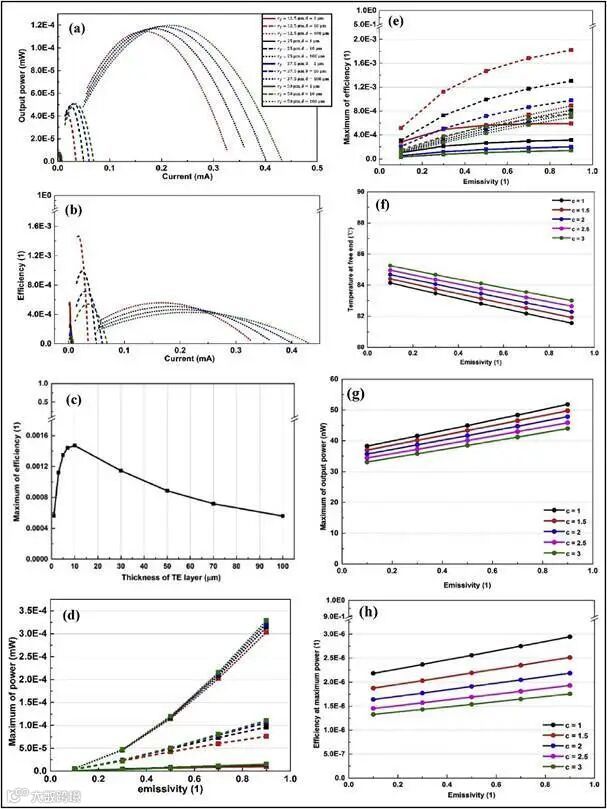

图2.
在固定-自由端温度、热传导和辐射条件下:

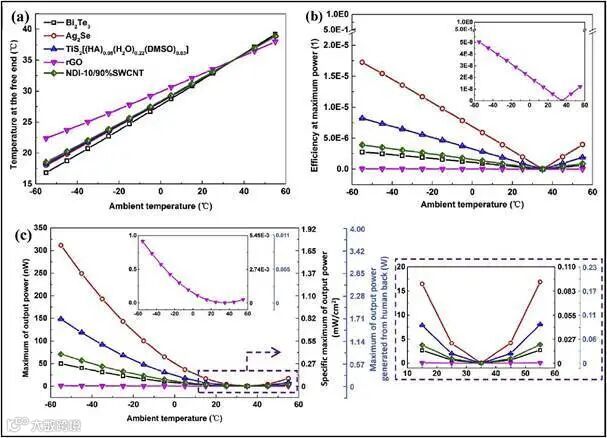

图3.
以Ag2Se作为热电材料,在环境温度为15 ℃时,三维FTEG穿着于人体背部(35 ℃)最大可输出的单位面积功率约为96.2 μW/cm2。
结论
