导读：小伙伴们大家好，有段日子没有更新C4D教程了，是不是有些许怀念呢？今天给大家带来一期填充任意形状的柱状阵列的

小伙伴们大家好，有段日子没有更新C4D教程了，是不是有些许怀念呢？今天给大家带来一期填充任意形状的柱状阵列的画法。保证思路新奇，干货满满，带你真正领会C4D的强大之处。

故事的起因是这样的：昨天我去3D科研绘图QQ交流1群逛了下（平时我也就看看不说话），发现有人提了这样一个问题，为什么每次对柱状阵列和云朵模型布尔求交集模型都消失了？

原因很简单：电脑算不动了。

诚然，布尔是个好用的工具，但也要看怎么用。如果遇到模型首先想到的就是布尔的话，那你的3D建模水平永远只会停留在小学加减法的初级阶段。

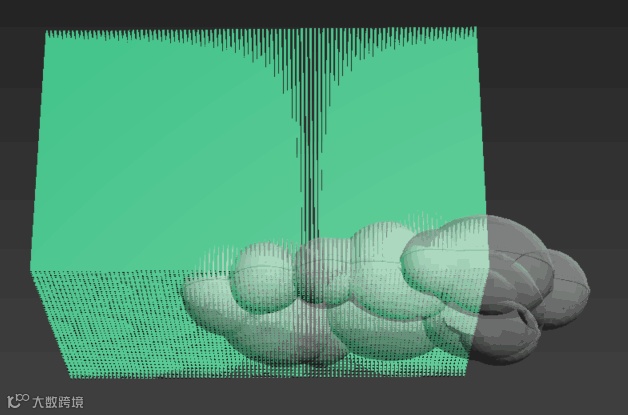

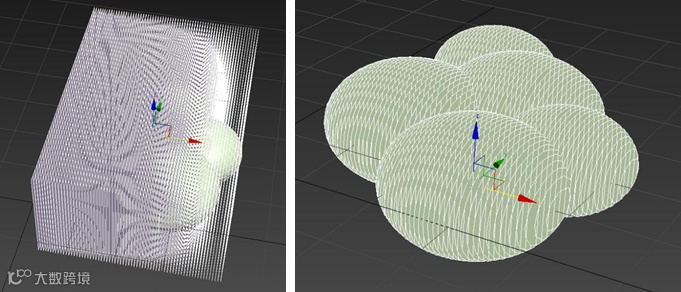

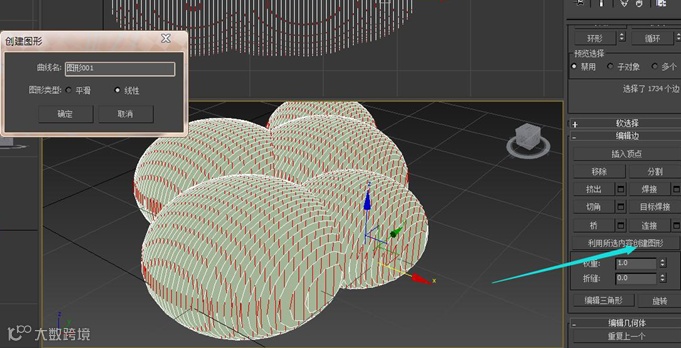

群里也有人给出了解答方案，对布尔稍加优化即可。不是直接用柱状阵列和云朵求交集，而是用一堆平面，这样相当于先布尔得到云朵形状的切片，计算量要小很多。

然后提取线条，设置截面为圆形就可以得到云朵形状的柱状阵列了。

可见同样是布尔计算，有些人就能够用得赏心悦目，这才是真的会用3D软件。而我今天要讲的是另外一种方法，基于Thinking Particles（简称TP）来实现。因为上面的方法仍然属于建模的范畴，如果需要改变阵列的密度则需要从头再来一遍，多少还是不方便。

先介绍下TP的思路：

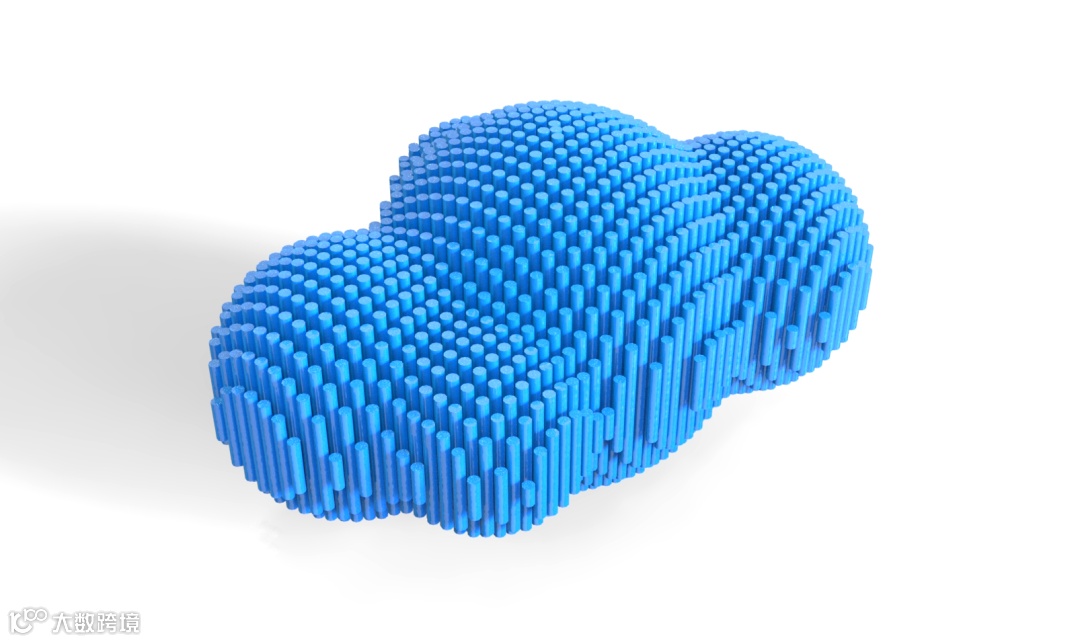

1、利用矩阵生成粒子；2、让粒子沿某一方向沉积到模型的界面上；3、让粒子沿反方向运动至模型的另一侧界面，并追踪运动路径；4、对路径进行扫描，最终效果如下。

以下是简易图文教程（适合有一定TP基础的人学习，没有基础的可以看文末的视频讲解和往期TP教程推荐）：

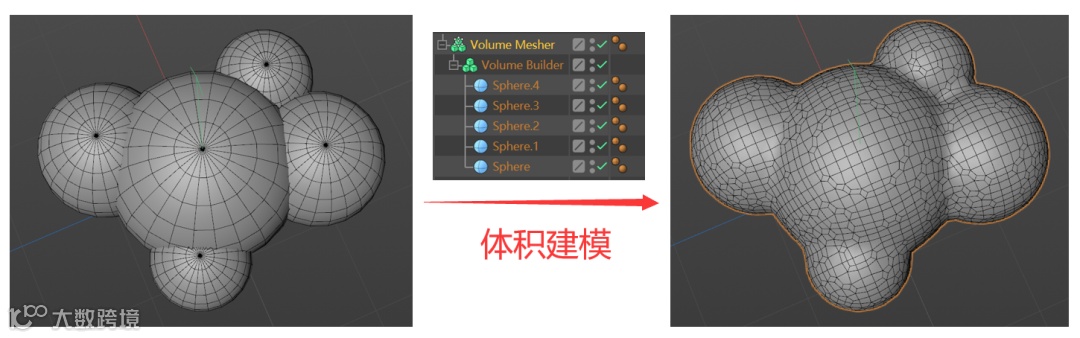

一、创建几个大小不一的球体，堆成云朵的简化模型。然后用体积生成法得到一个网格化模型。具体的体积建模参数如体素尺寸、平滑等可自行设置。创建好之后将网格模型转为可编辑多边形对象（按快捷键C）。

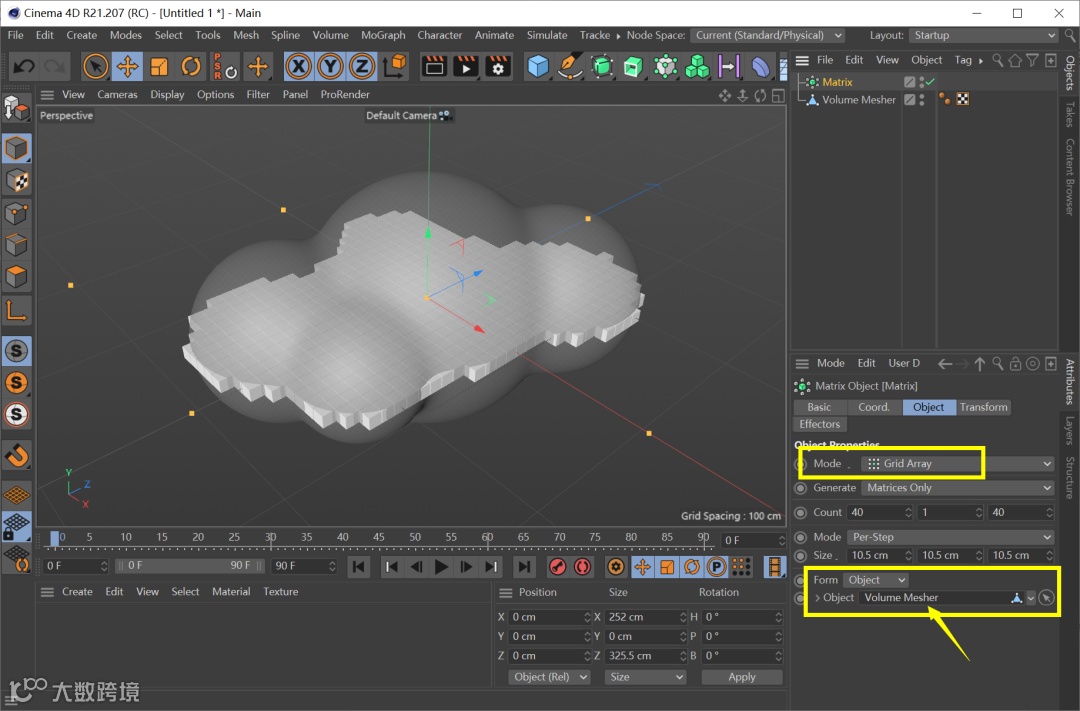

二、在运动图形菜单中创建Matrix（矩阵），Mode（模式）为Grid Array（网格阵列）。Form（外形）设置为Object（对象），并将创建好的云朵模型放在对象一栏中。这样可以得到云朵内部的一层矩阵。

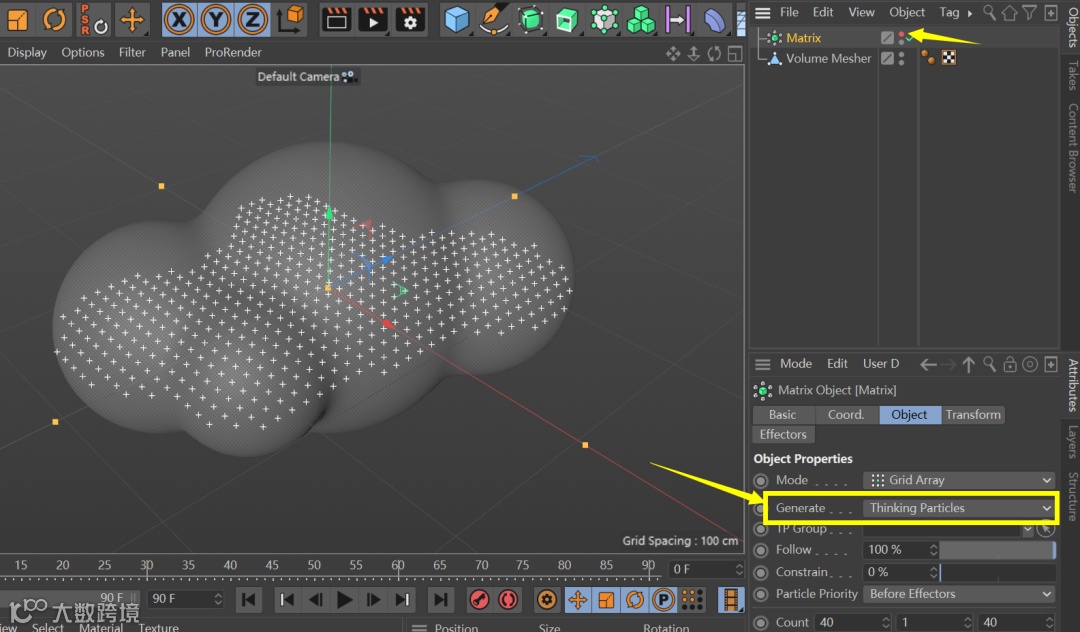

三、隐藏Matrix，并在其对象属性中将Generate方式改为Thinking Particles。

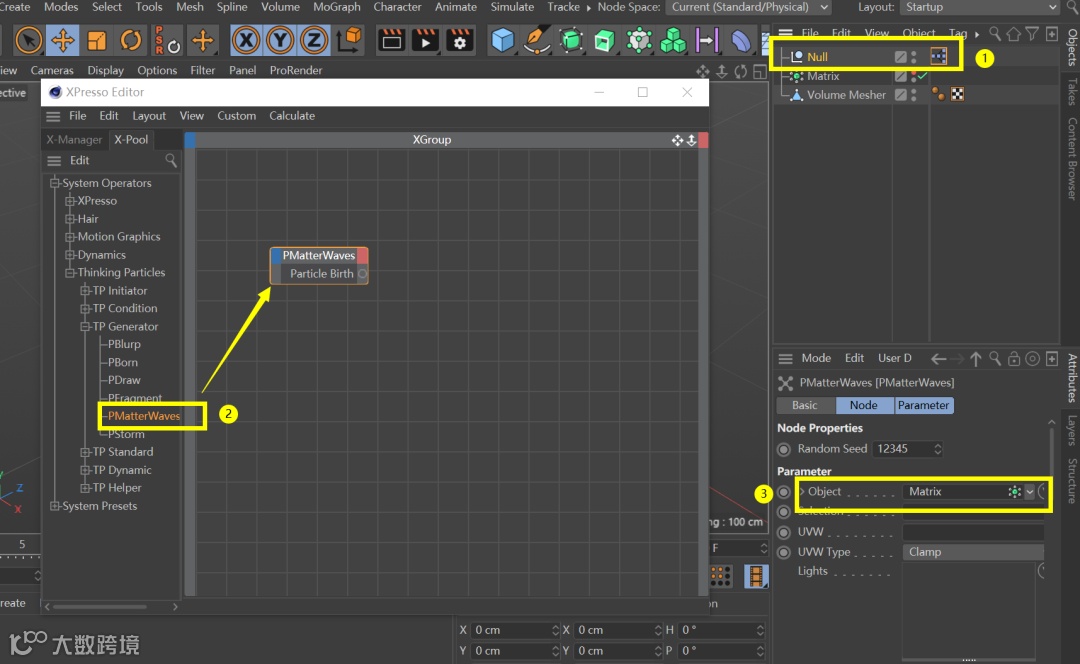

四、创建Null（空白）对象，并添加XPresso标签。在XPresso编辑器中添加PMatterWaves节点，节点属性中的Object一栏选择Matrix对象。

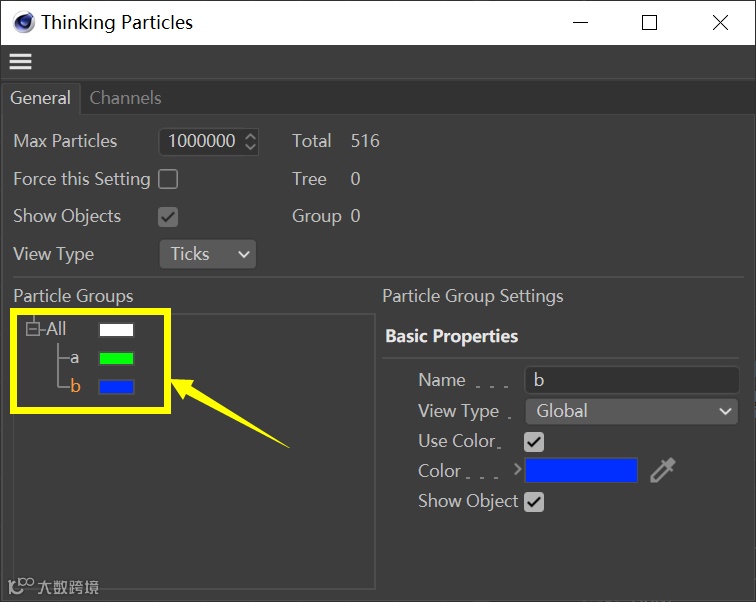

五、在Simulate（模拟）菜单中打开Thinking Particles>>TP设置，右键点击Particle Groups的All，添加两个新的粒子组，分别命名为a和b，并设置不同的颜色，如绿色和蓝色。

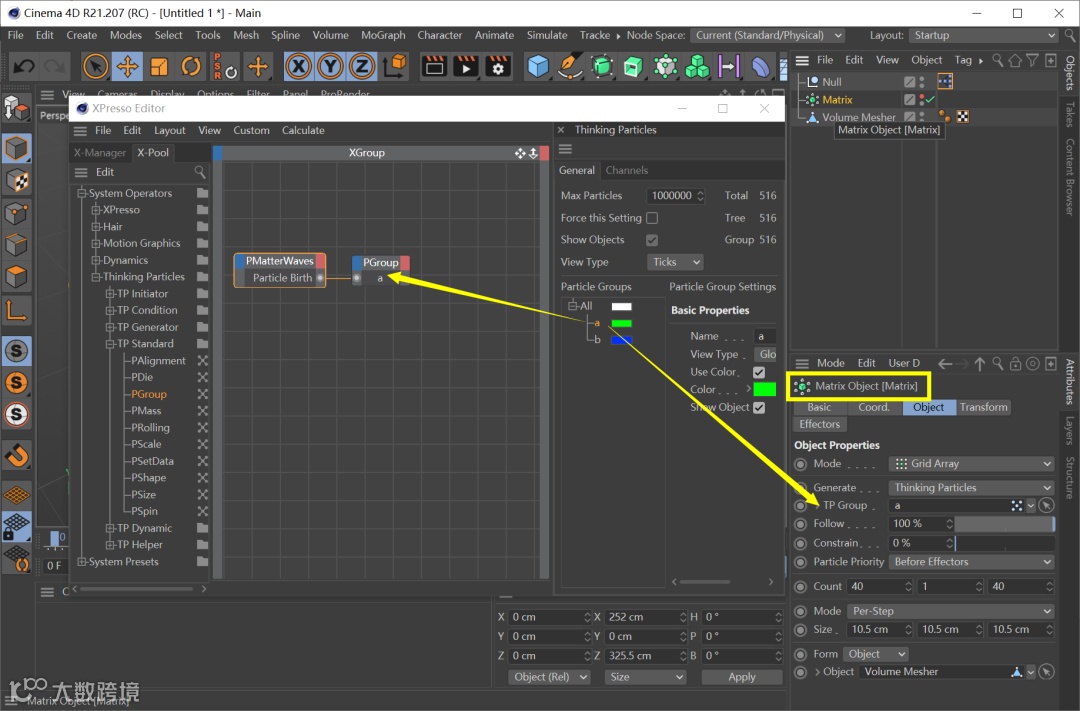

六、将a组添加到Matrix对象属性的TP Group一栏，另外在XPresso编辑器中，添加PGroup节点（TP标准项中），同样将a组放到PGroup节点下。

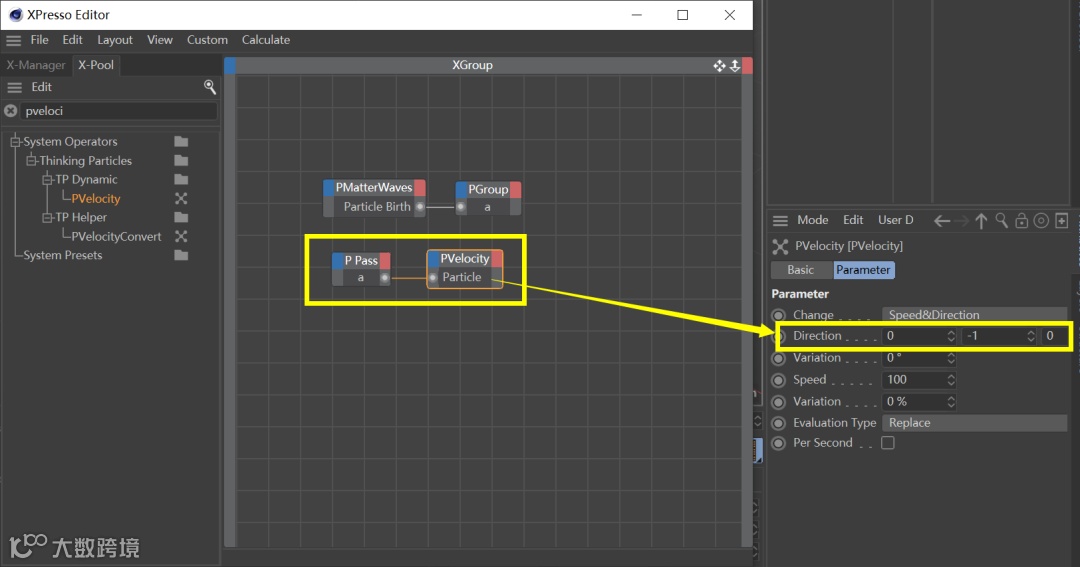

七、然后利用P Pass（粒子传递）和PVelocity节点设置a组粒子的速度和方向。Speed默认100，Direction设为（0，-1，0），即Y轴负方向。

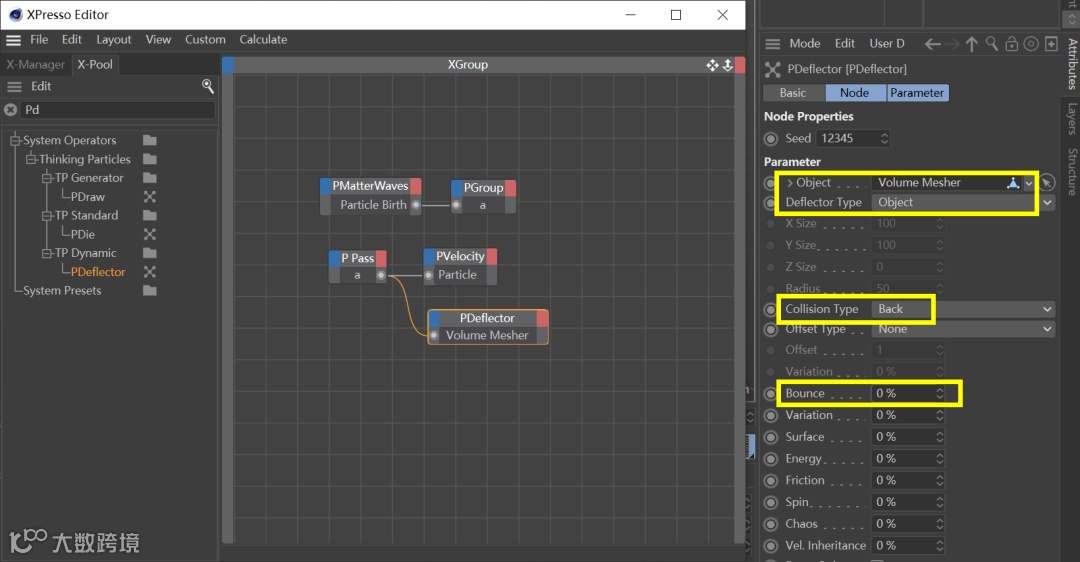

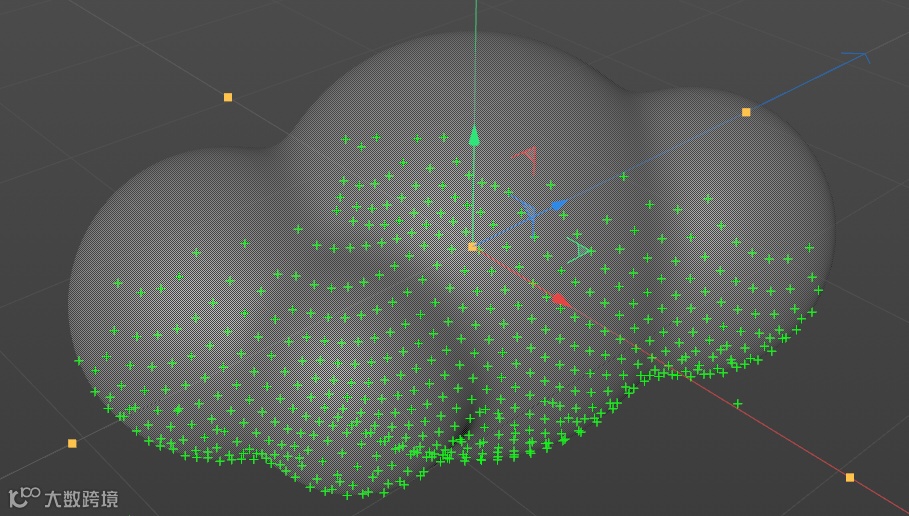

八、添加PDeflector（粒子碰撞）节点，设置如下：Object选择云朵模型，Deflector Type选择Object，Collision Type选择Back，Bounce设为0%。这样可以让粒子碰撞到模型表面后停下来，如图所示。

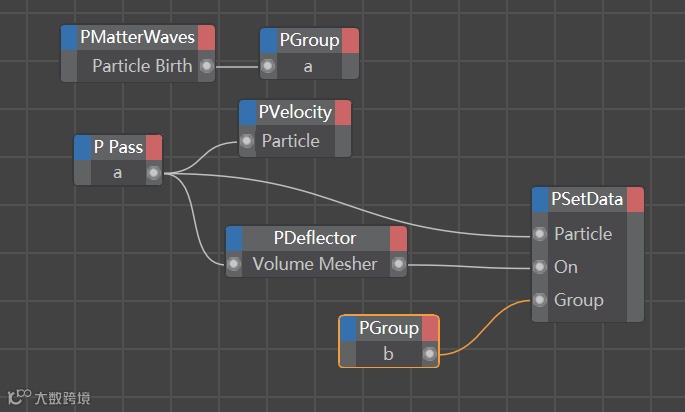

九、利用碰撞事件（Event）触发PSetData节点，并将粒子从a组转到b组。

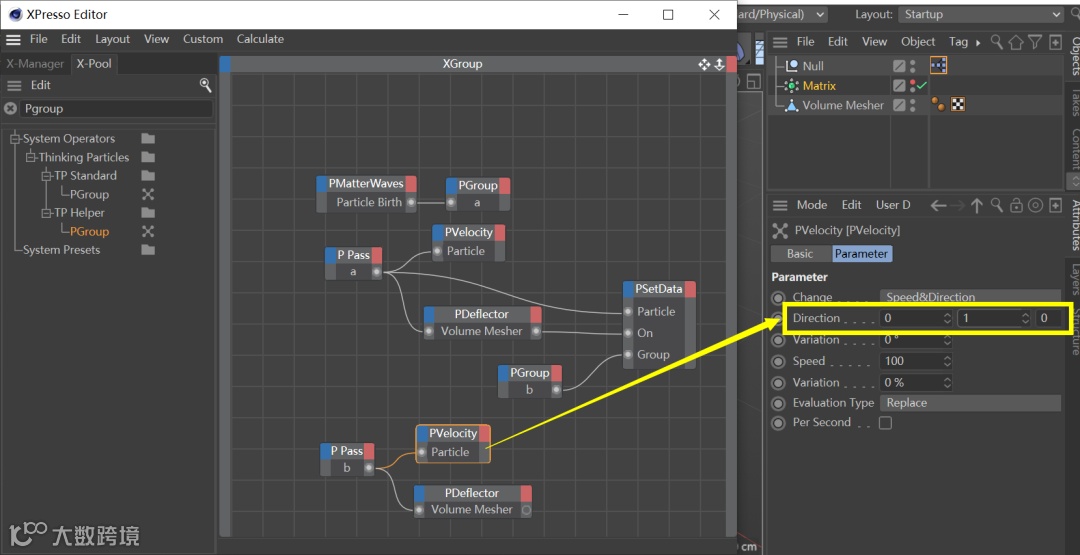

十、然后用P Pass节点设置b组粒子的速度和碰撞，只有粒子运动方向和a组相反，其余都和a组粒子一样。

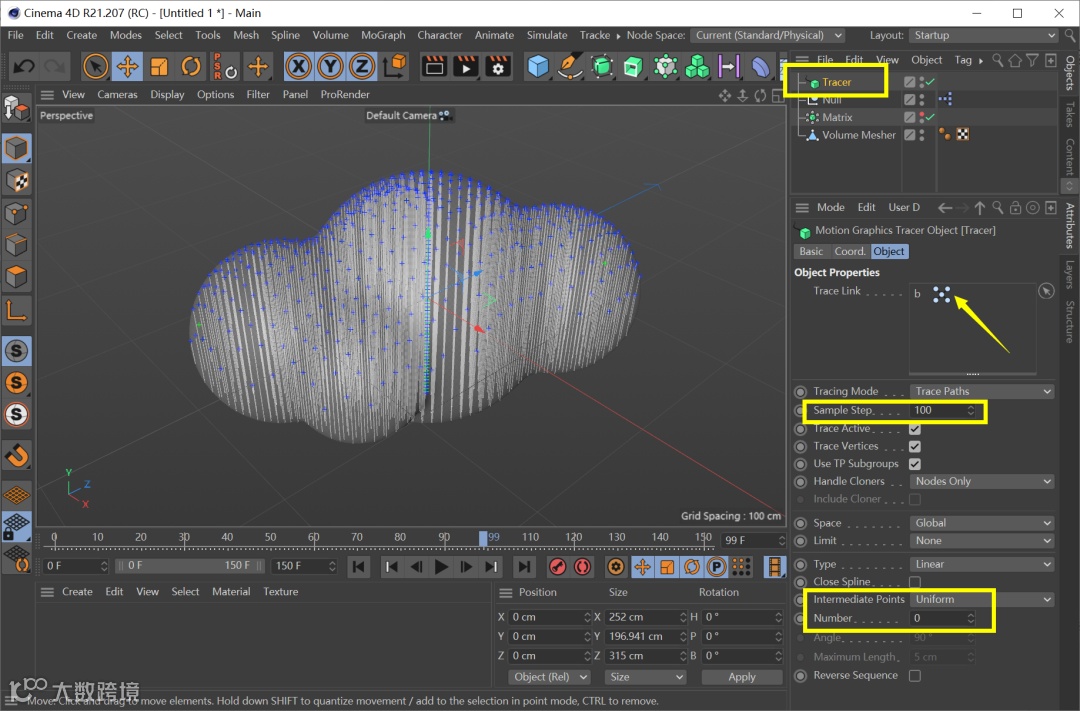

十一、对b组粒子进行Tracer（追踪路径），Sample Step（采样步幅）设为100，Intermediate Points（点插值方式）选择Uniform（统一），Number设为0。点击播放按钮即可。

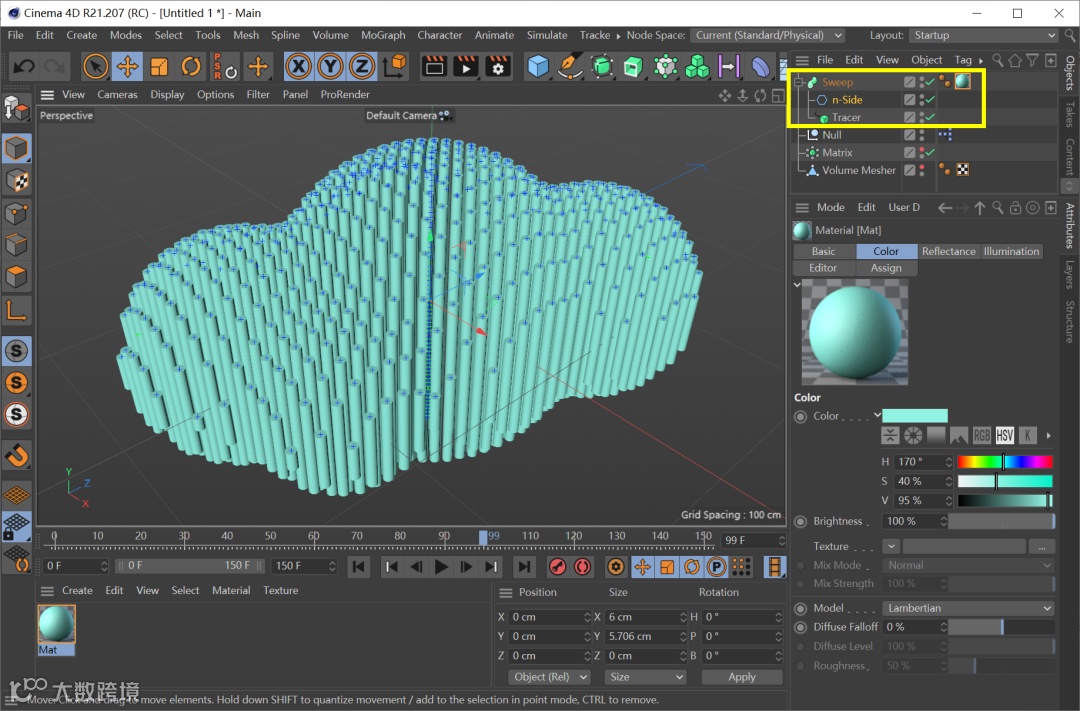

十二、最后对Tracer的路径进行扫描，即可得到云朵形状的圆柱阵列。

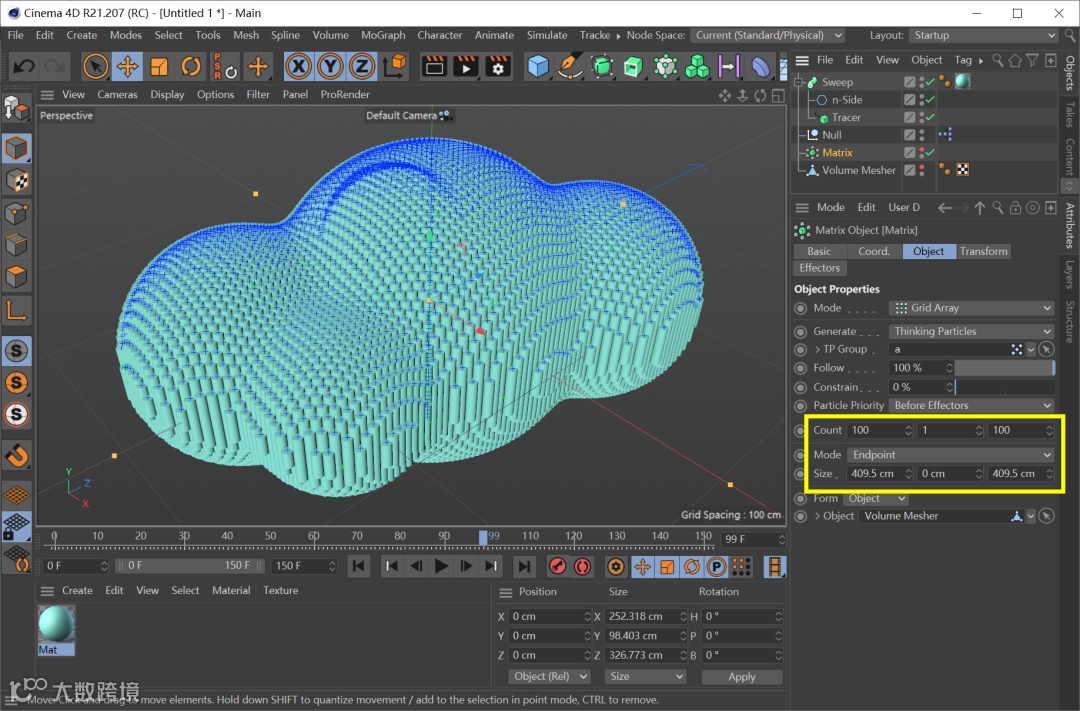

如果要改变阵列的密度，只需要修改Matrix的Count（数量）即可，修改之前可以将模式改为Endpoint（端点）。

详细视频讲解如下：

本期教程到此结束，感谢观看！
