大数跨境

【亮点】麻省理工李巨教授EES:高能量密度梯度型钴酸锂单晶正极材料

【亮点】麻省理工李巨教授EES:高能量密度梯度型钴酸锂单晶正极材料 科学材料站
2020-06-03
0
导读:本文作者研制出了粒径约为10μm的单晶,通过电池化成过程,单晶表面在不失氧的情况下逐渐自发转化成共晶格的LiMn1.5Ni0.5O4尖晶石壳层,完整地包裹在LiCoO2晶格上。


点击科学材料站,关注我们



能量密度稳定在3400 W h L−1以上的梯度型钴酸锂单晶正极材料

作者:朱智,于戴维,石哲,高瑞,Xianghui Xiao, Iradwikanari Waluyo, Mingyuan Ge, 董岩皓,薛伟江,徐桂银,Wah-Keat Lee, Adrian Hunt

通讯作者:李巨*

单位: 麻省理工学院,布鲁克海文国家实验室


导读

将LiCoO2(钴酸锂)正极充电到高电压(>4.5V)时,高电压引发的阴离子和阳离子混合氧化还原反应(HACR)会导致失氧和不可逆相变,从而导致了高压LCO电池循环的快速衰减。通过DEMS及在美国布鲁克海文国家实验室同步辐射光源NSLS-II上进行的原位XANES 图像追踪实验,作者展示了高压下氧逸出触发LCO材料表面的不可逆相变过程,该不可逆相变随着电池循环的进行逐渐向材料内部扩展,直到电化学性能的完全衰竭。因此,加强电池循环时正极材料中的可逆HACR,同时阻止材料中氧的长程迁移及逃逸是制备稳定高能量正极LCO材料的关键。

基于以上现状,麻省理工学院李巨教授等在国际顶级期刊ENERGY & ENVIRONMENTAL SCIENCE(IF:33.25)上发表题为“Gradient-morph LiCoO2 single crystals with stabilized energy density above 3400 W h L−1”的论文。麻省理工学院博士后朱智、博士生于戴维为本文第一作者。
图1. 图片概要

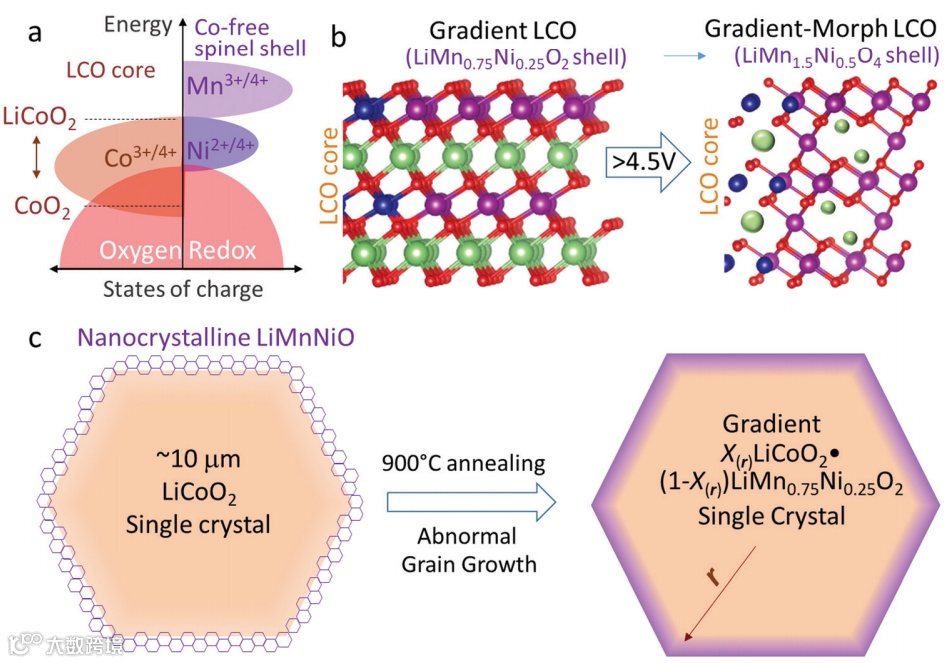

作者研制出了粒径约为10μm的单晶,其中颗粒内部为纯相LiCoO2,逐渐向表面平滑过渡到无Co的LiMn0.75Ni0.25O2。通过电池化成过程,单晶表面在不失氧的情况下逐渐自发转化成共晶格的LiMn1.5Ni0.5O4尖晶石壳层,完整地包裹在LiCoO2晶格上。在此基础上,作者制备了具备梯度晶型的LiCoO2单晶,阻止了高压时氧离子在颗粒中的长程迁移,提高了高压循环中HACR的可逆性和电池的循环性能。
该梯度型LCO正极材料在充电到4.6V以上时仍可保持良好的循环稳定性。在与商用石墨负极和少量电解液(2g A h-1)装配的软包全电池中,正极极片实现了超过3400W h L-1的稳定循环体积能量密度,即使在300个循环后仍保持高达2906W h L-1体积能量密度。

导师专访

导师解析

从保护高压钴酸锂的阴与阳离子混合氧化还原反应(HACR), 防止氧逃逸的角度讲, 高压镍锰酸锂应该是是最好的包覆层材料。以前苦于无法全部包好。现在通过在大单晶基体上异常晶粒长大,得到亚稳态的LiMn0.75Ni0.25O2,这种层状结构在块体态是不稳定的,但是在共格薄膜条件下作为梯度纳米层是可以合成并全润湿的。在电池化成时,前置的Mn :Ni :O的比例保持3:1:8,而层状LiMn0.75Ni0.25O2相变为高压镍锰酸锂,保持全润湿壳层,从而达到了稳住HACR 防止氧逃逸的目的,在贫电解液条件下达到了良好的全电池循环效果。

李巨教授

背景简介

1.   LiCoO2的研究现状

尽管各种过渡金属氧化物(LMO)已被广泛研究用作锂离子电池(Li-ion Battery,LIB)的正极材料,但LiCoO2(LCO)由于其良好的倍率性能、容易规模化生产和很高的压实密度(高于4.1 g cc-1),在目前的LIB消费电子市场上仍占据主导地位。然而,LCO目前仅能在有限的电压范围(<4.35V)或容量(<165mA h g-1)内工作以保持较稳定的循环性, 距离LCO的理论容量(274mA h g-1)相去甚远。因此,在提高电池的能量密度方面,LCO还具备巨大的潜力。LCO在高充电电压(>4.45 V)下的循环稳定性已经被研究了几十年,一些文献报道在4.5V以上发生的体相转变(包括O3→H1-3→O1)导致了LCO的快速衰减,也有人报道说,深度脱锂的Li1-xCoO2(x >0.5)加剧了正极与电解液的界面副反应。然而,本文作者认为这些原因仍需要经过更多分析后重新讨论。

2.   氧阴离子氧化为还原对的参与和氧的长程迁移导致晶格坍塌及副反应

由于LCO晶格中Co3d-O2p的高度杂化(其能量共振远大于Ni3d-O2p或Mn3d-O2p键,表明其共价性更强),LCO的深度脱锂必须从Co和O离子中共同获取电子。据Manthiram等人报告,当L1-xCoO2被脱锂超过x=0.5时,进一步脱锂需要O2-离子(O2-→Oα-,α<2)的氧化以提供电子,后来这一说法被软X射线吸收光谱(sXAS)所证实。这意味着当将LCO充电到~150 mA h g-1以上时,一定会引发氧阴离子和金属阳离子混合氧化还原(HACR)反应。尽管在高压范围内利用LCO的后一半理论容量(从150mA h g-1到274mA h g-1)是非常诱人的,但氧阴离子氧化还原的参与导致的长程氧离子迁移(Oα-比O-2具有更低的迁移能垒)和逸出,会在实际电池中引发诸多副反应,这对于高压LCO电池是一个致命问题。

3.   锂离子正极材料界面结构的研究现状GOM导致缺陷和微裂纹的产生
高压下HACR的参与需要氧离子(O2-)的氧化,这将使氧离子变得更流动,从而发生氧离子迁移(OM)。全局的长程OM(GOM)意味着氧离子可以在晶格中长距离地移动到颗粒表面,并从表面释放出来。释放的氧不仅可以导致正极颗粒中的氧耗尽,还可能与电解液发生副反应,伴随着有害的不可逆相变(IPT)CoO2→Co3O4、钴离子还原(Co4+→Co2+/3+)和电解液氧化分解。此外,该过程不是一种自限(自钝化)转变,因为氧的逃逸会在材料内部留下氧空位(VO)、缺陷和微裂纹,从而进一步推动GOM和IPT向内部深处传播。
因此,建立一个能够完全阻止高压循环时LCO颗粒中GOM和IPT的坚固外壳,以维持Li+和电子在高压循环过程中的快速输运是非常重要的。外壳应符合以下要求:
(1)完全阻止GOM,因此该外壳必须能够完全封闭LCO晶格(完全润湿)。
(2)壳体在循环过程中对Li+和电子要保持高导电性,以保证较好的电池动力学。
(3)高压循环时,壳体中不能有氧阴离子氧化还原反应的参与,以避免产生氧空位从而消除颗粒中GOM的发生。
然而,到目前为止,研究人员还没能实现构建此类完全润湿的LiMn1.5Ni0.5O4壳层来完整包裹LCO晶格。

核心内容

作者在这项工作中首先开发了共晶格的LiCoO2和LiMn0.75Ni0.25O2单晶。由于LiMn0.75Ni0.25O2与LCO具有相同的层状结构,因此高温时,可以通过异常晶粒生长(Abnormal grain growth)机理在较大的LCO单晶块体(~10 μm)表面完整地生长一层很薄(~10 nm)的LiMn0.75Ni0.25O2层。众所周知,这种富Mn的LiMn0.75Ni0.25O2层状相在电化学上不稳定,因此很少用于电池。但在这里,它只是作为最终的LiMn1.5Ni0.5O4外壳的前驱物。预先制备的单晶颗粒由X(r)LiCoO2•(1-X(r))LiMn0.75Ni0.25O2组成。单晶内部X(r core)=1为纯LCO相,X(r)从体相到表面逐渐减小到0(X(r surface)=0),构成梯度LiMn0.75Ni0.25O2→LiCoO2单晶(G-LCO)。然后通过初始电化学循环,层状LiMn0.75Ni0.25O2壳层迅速转变为具有尖晶石晶体结构的LiMn1.5Ni0.5O4壳层。在室温循环中,由共晶格LiMn0.75Ni0.25O2经Jahn-Teller畸变转变成的LiMn1.5Ni0.5O4尖晶石型壳层与体相LCO晶格仍保持氧离子共晶格,完整地包裹着LCO晶格。
虽然最终的LiMn1.5Ni0.5O4壳层具有立方晶体结构,而LiMn0.75Ni0.25O2前驱体具有层状结构,但与传统LCO循环中发生的LixCoO2→Co3O4相变不同的是,LiMn0.75Ni0.25O2→LiMn1.5Ni0.5O4转变保持了O:Mn:Ni比例,无氧气逃逸从而不会在晶格中产生VO来引发OM。这是通过电化学脱锂形成有序可控的LiMn0.75Ni0.25O2→LiMn1.5Ni0.5O4表面相变的关键(TM/O保持不变,只需要Jahn-Teller畸变),而这种通过表面相变构建的LiMn1.5Ni0.5O4壳层无疑是最好的高压保护层,它能保证Li+快速传导的同时还可以阻止GOM的发生。
GM-LCO在长时间高压循环中可获得以下独特性能:
(1)大约10 μm的单晶,在保证高达4.1 g cc-1压实密度和高导电率下,当充电电压分别为4.5 V、4.6 V和4.7 V时,体相LCO可循环至~190 mAhg-1、~230 mAhg-1和~270 mAhg-1。
(2)与传统表面钝化有本质不同,LiMn1.5Ni0.5O4的壳层对Li+和电子有着非常好的传导能力,在循环过程中仍能保持LCO的高倍率性能。

(3)LiMn1.5Ni0.5O4壳层在循环过程中保持Mn的价态为+4,防止了Co和Mn的溶解,从而进一步稳定了实际全电池(石墨负极)的循环。此外,这种正极在高压下也与商用碳酸酯电解液具有更好的相容性,因此在与商用石墨负极和非常少量的电解液(2g A h-1)装配的软包全电池中也具有超稳定的高压循环性能。

第一作者专访:

1. 该研究的设计思路和灵感来源

钴酸锂LCO电池被广泛运用于手机、笔记本电脑等消费电子商品,然而LCO目前仅能在有限的电压范围(<4.35V)内工作,以保持循环稳定性,因此距离LCO的理论储能能力还有很大的开发空间。这方面的研究一直是正极材料的热点之一,但多年来进展缓慢,少有实质性突破。得益于之前在富锂正极材料方面的研究和经验(Nature Energy 4 (12), 1049-1058),我们意识到,当把大部分正极材料充到高压时,氧离子参与了氧化还原反应(HACR)会引发氧离子的长程迁移甚至逃逸,从而破坏材料的结构和电池循环性能。在此基础上,我们打破了传统思维,对高压LCO重新进行了深入研究,确定了高压下失氧是导致电池衰减的“罪魁祸首“。因此我们找到了问题的关键从而意识到,加强电池过程中正极材料的可逆HACR过程,同时阻止材料中氧的长程迁移是制备稳定高能量LCO的关键。


2. 该实验难点有哪些?

该工作的难点主要为:

(1)如何利用先进的材料表征手段和准确的科学方法证实LCO在高电压下失效的真正诱因是一个难点。

(2)传统的包覆方法往往容易在颗粒表面生成岛状颗粒,不能有效阻止高压循环中的GOM。因此,如何构建完整的LiMn1.5Ni0.5O4壳层将LCO完全包覆以阻止GOM,而且还要实现共晶格以保证快速的Li+扩散是关键,之前还没有研究实现这个目标。


3.该报道与其它类似报道最大的区别在哪里?

我们运用了先进的材料表征测试技术,确认了高压LCO失效的根本机理。在此基础上成功设计并合成了新型的晶体结构实现了高压下稳定的循环性能。本工作的创新在于:

(1)利用基于同步辐射光源的先进X射线探测设备,对LCO进行了原位氧化态追踪和成像,达到了21nm的空间分辨率,证实了高电压下LCO表面失氧引发了LCO相变和衰退的失效机制。

(2)本工作不同于传统表面包覆方法,作者预先包覆了和体相具有相同层状结构的表面层,借助于高温AGG预先实现了对LCO晶格的完整包覆;随后借助于电化学化成过程,自发构建了完整且稳定的表面尖晶石壳层。


第一作者:朱智,于戴维


图二. G-LCO粒子的表征。

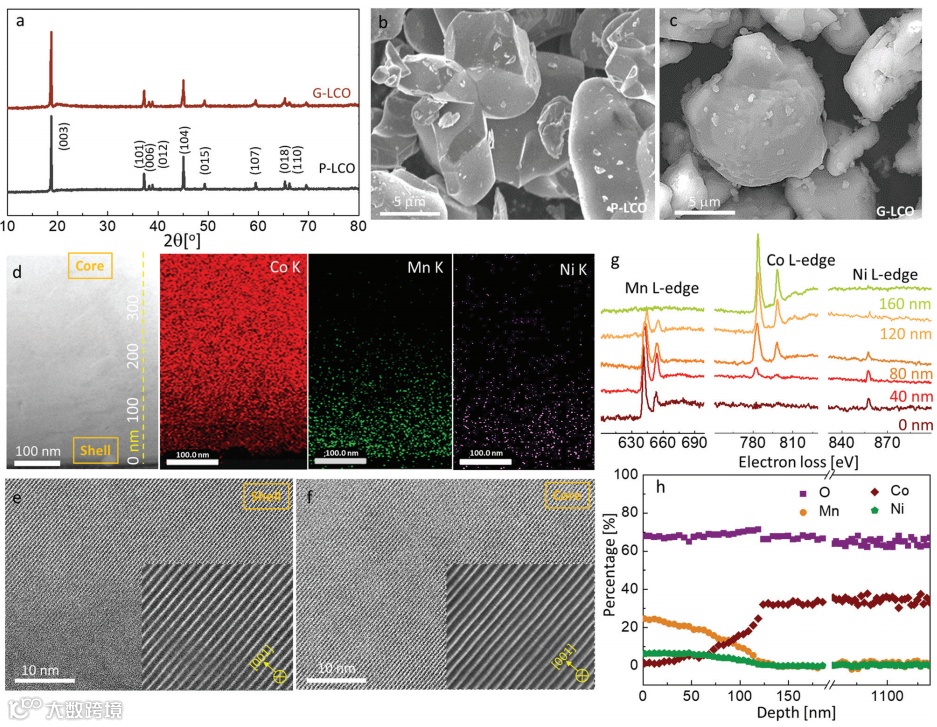

(a) The X-ray diffraction pattern of the P-LCO and G-LCO particles. (b and c) The SEM images of P-LCO (b) and G-LCO (c) particles. (d) The STEM images of the G-LCO particle after FIB preparation and the EDS mapping of Co, Mn and Ni elements. (e and f) STEM-HAADF images of the crystal lattices within the G-LCO particle from the LiMn0.75Ni0.25O2 shell (e) to the LCO bulk (f). (g) Selected EELS patterns to show the Mn L-edge, Co L-edge and Ni L-edge at different depths from the G-LCO particle surface. (h) The composition of elements at different depths in the G-LCO particle calculated from the EELS line-scan data.

导师展望

高压钴酸锂作为阴离子与阳离子混合氧化还原反应(HACR)的标准材料,具有很大的上升可能和工业价值,值得仔细探讨。


文章链接:


Gradient-morph LiCoO2 single crystals with stabilized energy density above 3400 W h L−1

https://pubs.rsc.org/en/content/articlelanding/2020/ee/d0ee00231c#!divAbstract


导师简介:


李巨 教授

Ju Li is BEA Professor of Nuclear Science and Engineering and Professor of Materials Science and Engineering at MIT. His group (http://Li.mit.edu) performs computational and experimental research on mechanical properties of materials, and energy storage and conversion. Ju obtained a PhD degree in nuclear engineering from MIT in 2000, and Bachelor's degree in Physics from University of Science and Technology of China in 1994. He is a recipient of the 2005 Presidential Early Career Award for Scientists and Engineers, 2006 MRS Outstanding Young Investigator Award, and 2007 TR35 award from Technology Review magazine. Thomson Reuters included Ju in its Highly Cited Researchers list in 2014, among 147 scientists world-wide in the Materials Science category. Ju was elected Fellow of the American Physical Society in 2014, and Fellow of the Materials Research Society in 2017.


说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
