层级双空位缺陷机制构建双活化多孔碳纤维用于高性能储能器件
作者：王庆，刘芳延，金泽原，乔小如，黄海超，储翔，熊达，张海涛，刘妍
通讯作者：杨维清*
单位：西南交通大学
随着社会的发展，快速消耗的不可再生的化石能源以及日益恶化的环境使得人们不断开发高性能、价格低廉的电化学储能器件以满足未来能量储存的需求。生物质能源因其具有可再生和来源广等优点受到了越来越多的关注。
杨维清教授的家乡-四川省达州市大竹县，是天然苎麻的产源地。该地不仅种植面积大，而且苎麻生长速度快（一年三季）。
基于上述优点，天然苎麻用于储能器件的研发不仅可以满足新型城市轨道交通车辆的动力供给、城市交通的能量回收和大功率起停，而且对西南交通大学的轨道交通双一流学科高质量建设并推动新能源轨道交通的快速发展具有十分重要的意义。与此同时，天然苎麻的高效利用将对地方经济的发展作出巨大的贡献。
目前，四川省金时科技有限公司投资3000万用于天然苎麻以及高比能超级电容器的研发。基于上述背景，苎麻基超级电容器应运而生。时至今日，研发高比容量的多孔碳材料仍然是研究的热点。
综上所述，本文提出的分子预嵌技术和层级双空位缺陷构建平台对高能量密度储能器件的研究和应用具有重要意义。
近日，西南交通大学材料学院杨维清课题组在国际顶级期刊Advanced Functional Materials (影响因子：16.836) 上发表题为“Hierarchically Divacancy Defect Building Dual-Activated Porous Carbon Fibers for High-Performance Energy-Storage Devices”的研究工作。
该工作通过分子预嵌技术和层级双空位缺陷构建平台成功制备出高度互联互通的三维多孔碳纤维（DACFs），并对它的机理进行了详细的阐述。不同于目前广泛研究的KOH研磨高温活化，他们采用分子预嵌的技术将KOH分子铆接在苎麻纤维的内部。在高温活化的过程，KOH分子优先与纤维素-OH上的C原子反应形成空位。
与此同时，CO2的引入更易和-C-C-上的C原子反应形成空位。测试表明，双空位缺陷构建的三维多孔碳纤维不仅表现出相对较高的比表面积1529 m2 g-1，而且拥有适宜的孔径分布。研究者进一步制造了基于多孔碳纤维基的扣式超级电容器。在EMIMBF4离子液体电解质体系中，器件展现出高达38.2 F g-1的质量比电容和61.3 Wh kg−1的能量密度（对应功率密度为875 W kg−1）。
该文章第一作者为西南交通大学硕士研究生王庆
杨维清教授为本文通讯作者。

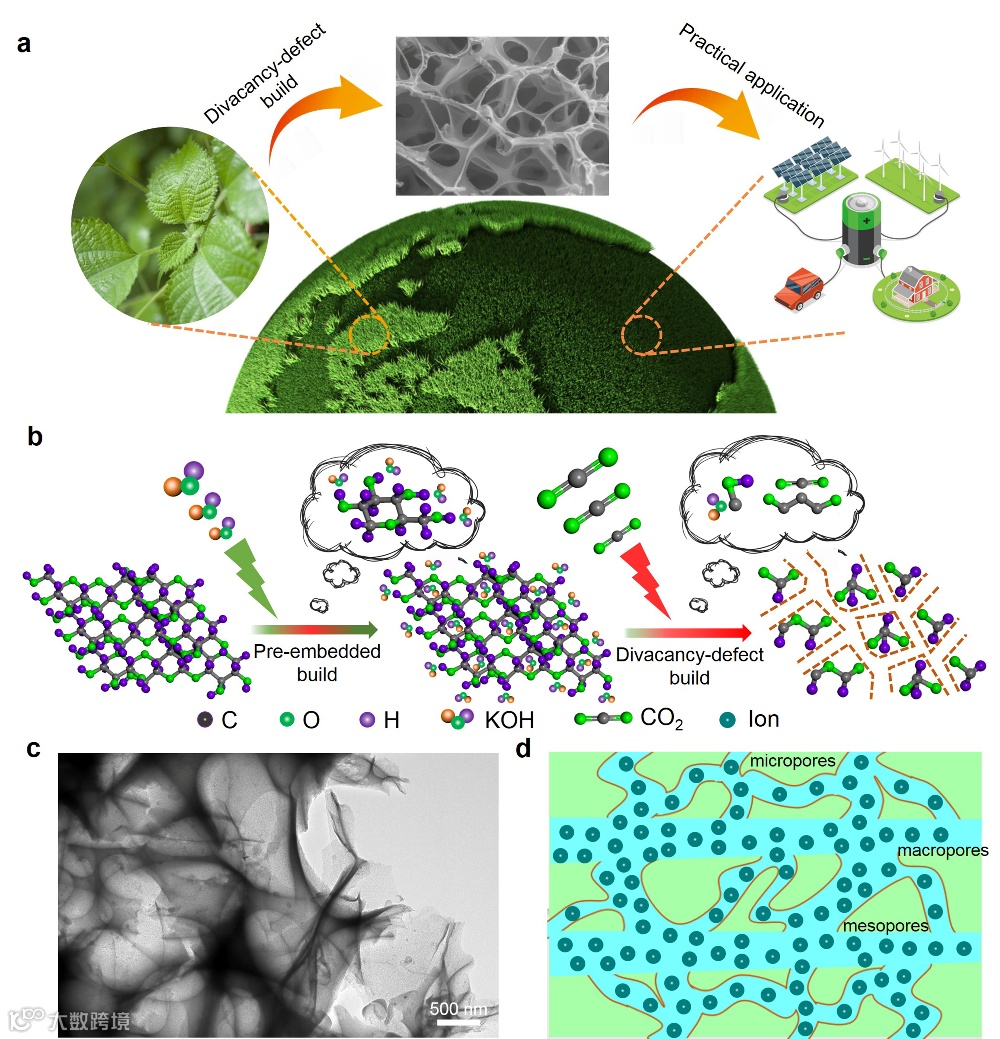

要点一：分子预嵌技术和层级双空位缺陷构建平台制备多孔碳纤维
a 快速生长和大规模生产的天然苎麻高效的满足储能器件的需求。
d 具有合适的孔径分布和充足的用于离子存储空间的DACFs的示意图。

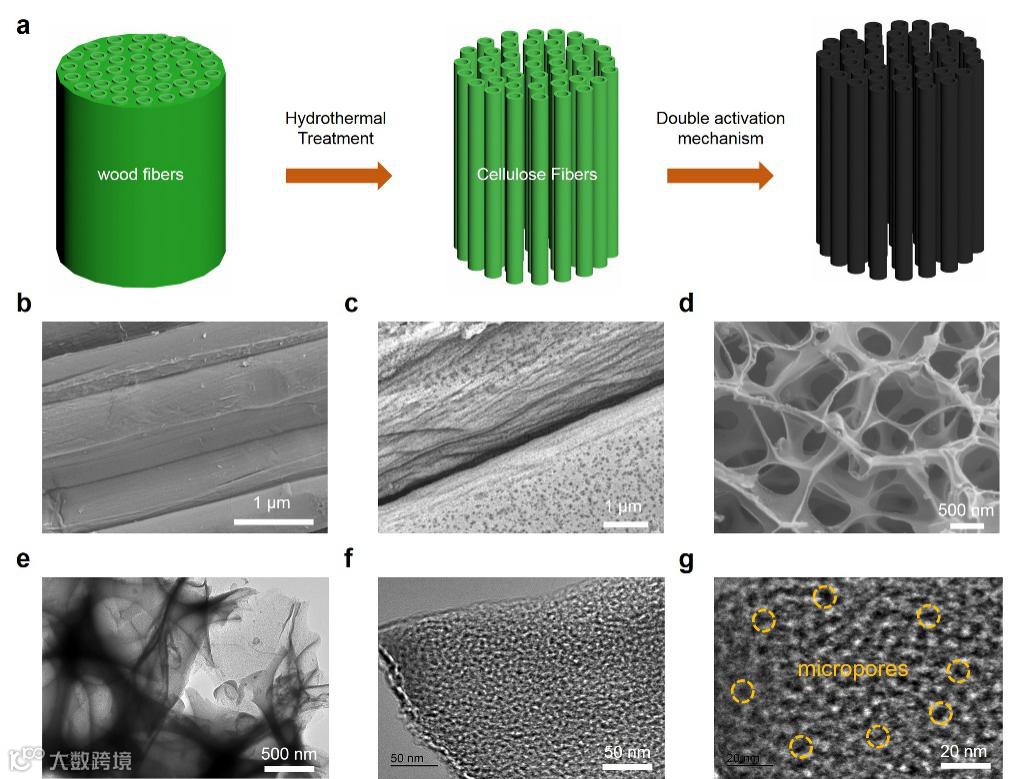

b-d 分别为天然苎麻、苎麻纤维的前驱体和DACFs的SEM图像。
f,g 具有丰富微孔结构的DACFs的高分辨率TEM图像。

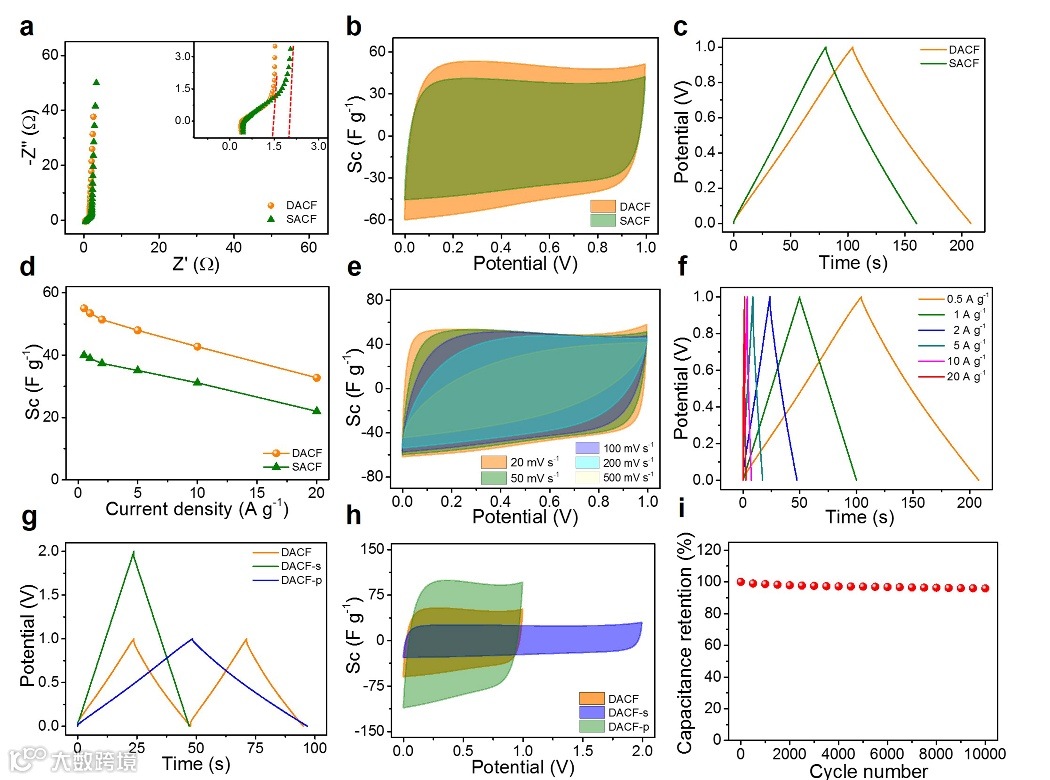

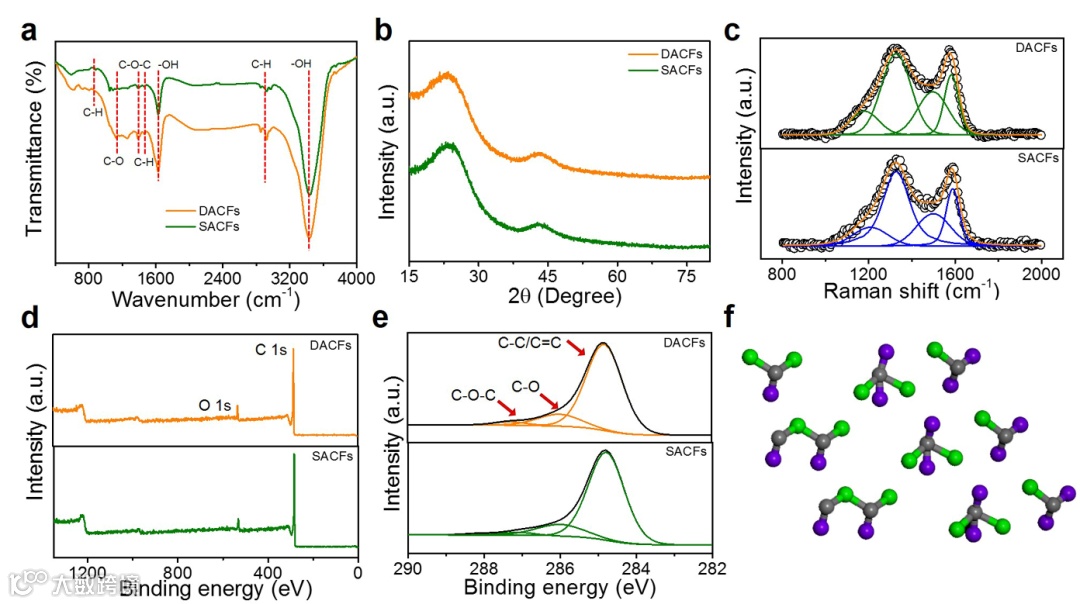

图4. DACFs对称超级电容器在6 M KOH电解液中的电化学性能
e 扫描速率为20-500 mV s-1时的CV曲线。
f 电流密度为0.5-20 A g-1的GCD曲线。两个器件串并联所对应的g GCD曲线和 h CV曲线。
i 电流密度为2A g-1的DACFs所对应的循环寿命。

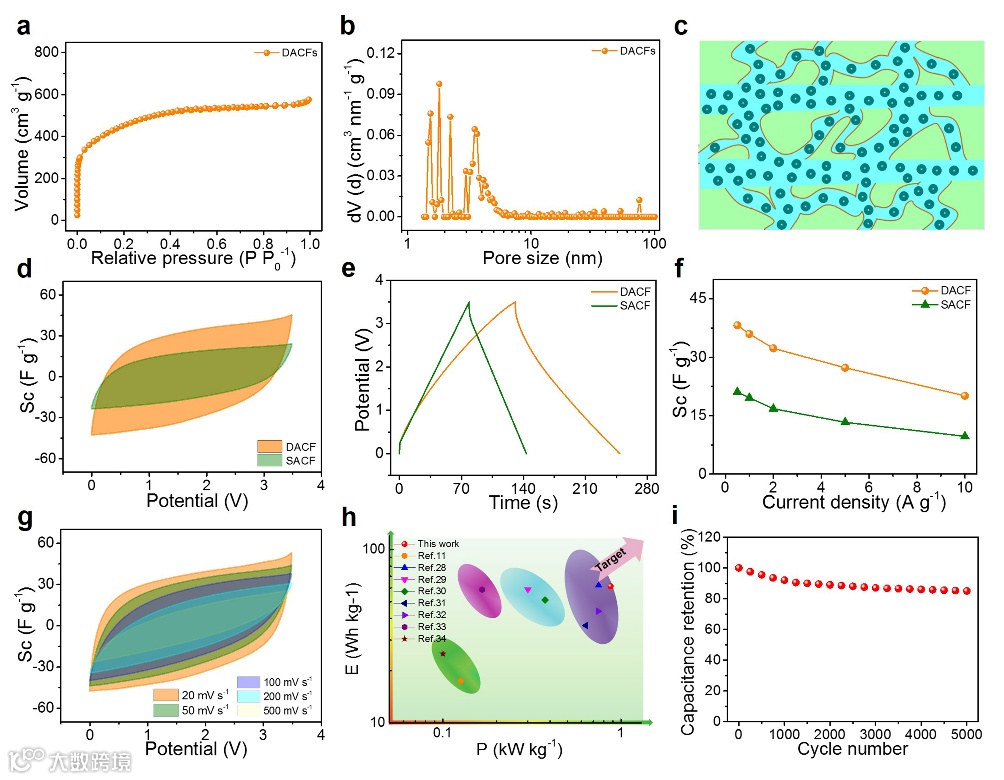

图5. DACFs对称超级电容器在EMIMBF4离子液体电解液中的电化学性能
g 扫描速率为20-500 mV s-1时的CV曲线。
i 电流密度为2A g-1的DACFs所对应的循环寿命。
在本工作中，我们展示了一种层级双空位缺陷构建平台高效制备高度互联互通的三维多孔碳纤维的技术。我们发现这些独特的空位结构不仅表现出较高的比表面积(1529 m2g-1)，而且建立了合适的孔径分布，进一步有效地创造了丰富的可供离子相互作用的活性位点，有效地增加了离子的存储空间。
此外，在EMIMBF4离子液体电解质体系中，器件展现出高达38.2 F g-1的质量比电容和61.3 Wh kg−1的能量密度（对应功率密度为875 W kg−1）。
研究者相信，此项研究提出的分子预嵌技术以及层级双空位缺陷构建技术一方面将会为碳纳米材料的空位构建提供一定的解决思路，另一方面为基于多孔碳材料内嵌的金属纳米颗粒、易氧化的Mxenes以及不稳定的钙钛矿材料的铆接打开了一扇新的窗户。
Hierarchically Divacancy Defect Building Dual-Activated Porous Carbon Fibers for High-Performance Energy-Storage Devices
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202002580
第一作者：王庆，西南交通大学材料科学与工程学院硕士研究生
通讯作者：杨维清，西南交通大学材料科学与工程学院教授/博导
四川省第十二届政协委员，四川省杰出青年，2007和2011年分别获得四川大学硕士和博士学位，2011-2014年先后在电子科技大学和美国佐治亚理工学院从事博士后， 2014年4月引进到西南交通大学材料学院教授博导，主要从事纳米能源材料与功能器件的应用基础研究。近年来，在Adv. Mater.（IF: 27.398）, ACS Nano (IF: 14.588），Nano Lett.（IF: 11.238）, Adv. Funct. Mater. (IF: 16.836) 等国际著名刊物上发表SCI收录论文共计160余篇，其中影响因子IF>10论文40余篇，ESI高被引论文11篇，引用5600余次(Google Scholar)。主持国家自然基金、四川省杰出青年基金项目、教育部留学回国人员启动基金项目等多项省部级项目，担任科技部重大研发计划项目会评专家和国家科技奖评审专家。申请专利40余项(已授权18余项)。所做的工作被美国知名网站美国国家自然基金委（NSF)、Newscientist，CCTV等近20家媒体专题报道，受到法国路透社，中国科学网、中国储能网、中国网、新华网、人民网、凤凰网等多家国内外媒体关注。也是Newscientists（科技媒体世界排名第一，见百度）首次报道西南交通大学的科研工作。相关科研成果在北京科技展和中关村科技展上，受到国务院副总理刘延东、中科院院长白春礼院士和中科院北京分院院长何岩院士的高度评价，受邀参加中国国际广播电台名人坊节目专访。
https://faculty.swjtu.edu.cn/yangweiqing/zh_CN/index.htm
说明
🔹本文内容若存在版权问题，请联系我们及时处理。
🔹欢迎广大读者对本文进行转发宣传。
🔹《科学材料站》会不断提升自身水平，为读者分享更加优质的材料咨询，欢迎关注我们。
投稿请联系contact@scimaterials.cn
点击“在看”分享你的观点
