Hello，大家好，我是段十三！今天给大家分享用PPT绘制锂枝晶流程图的教程，本次教程的参考文献：Joule, 2020, DOI: 10.1016/j.joule.2020.05.016

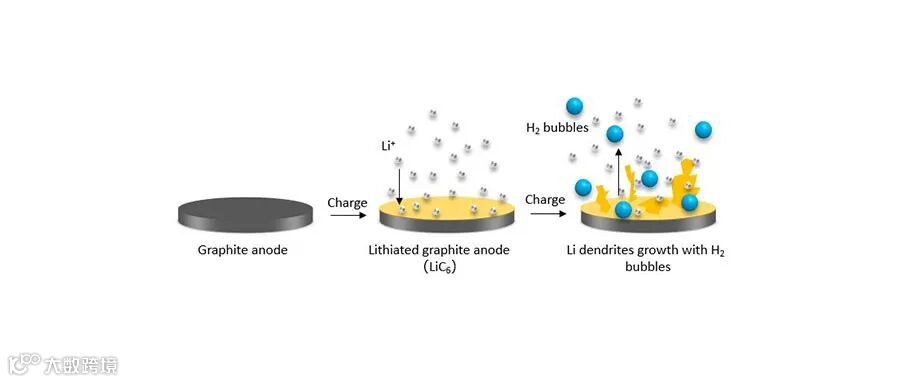

本期教程效果图如下：

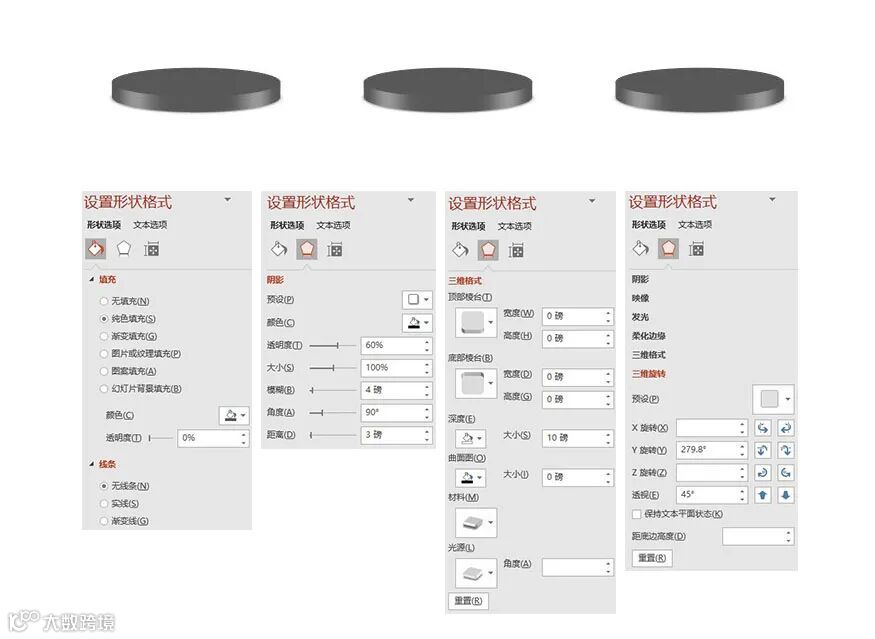

步骤1
插入3个椭圆，分别设置大小：高度4厘米，宽度4厘米。
设置形状格式：
填充-纯色填充-深灰色；
线条-无线条；
阴影：预设-外部-偏移:下，具体参数详见下图；
三维格式：深度-自动，大小-10磅，材料-暖色粗糙，光源-对比，具体参数详见下图；
三维旋转：X旋转-0°，Y旋转-279.8°，Z旋转-0°，透视-45°。

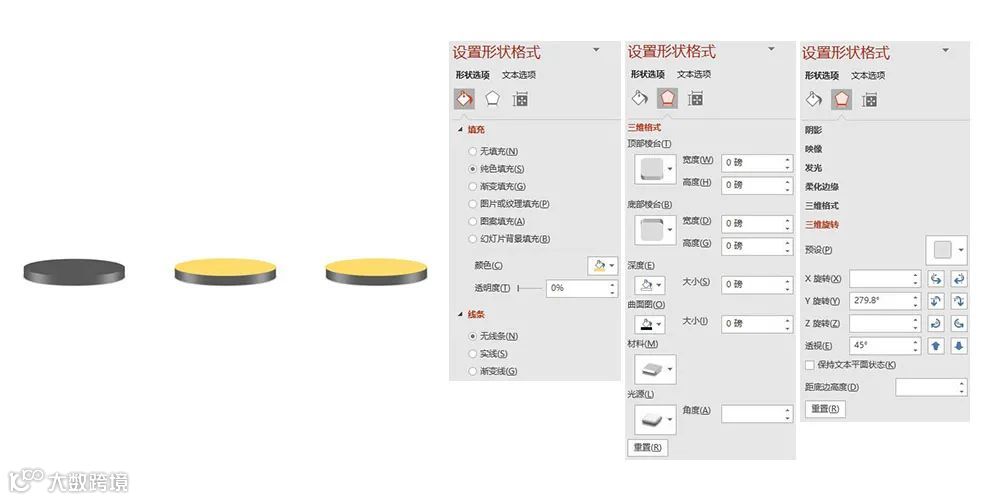

步骤2
插入2个椭圆，分别设置大小：高度4厘米，宽度4厘米。
设置形状格式：
填充-纯色填充-浅黄色；
线条-无线条；
三维格式：材料-暖色粗糙，光源-柔和，具体参数详见下图；
三维旋转：X旋转-0°，Y旋转-279.8°，Z旋转-0°，透视-45°。

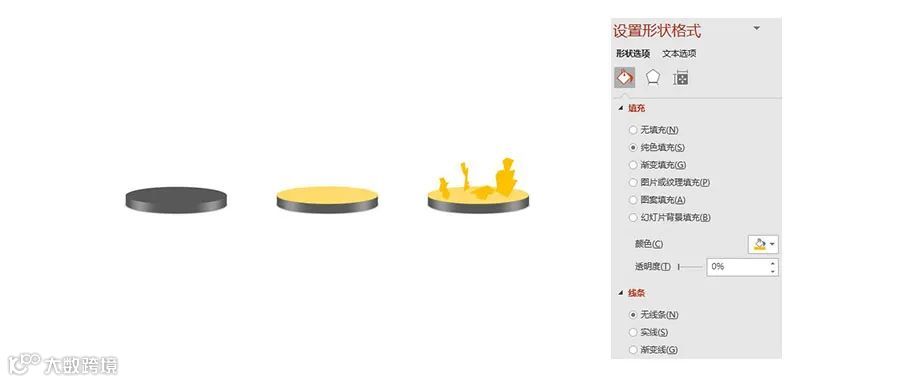

步骤3
使用任意多边形:形状工具绘制4个多边形。
设置形状格式：
填充-纯色填充-浅黄色；
线条-无线条。

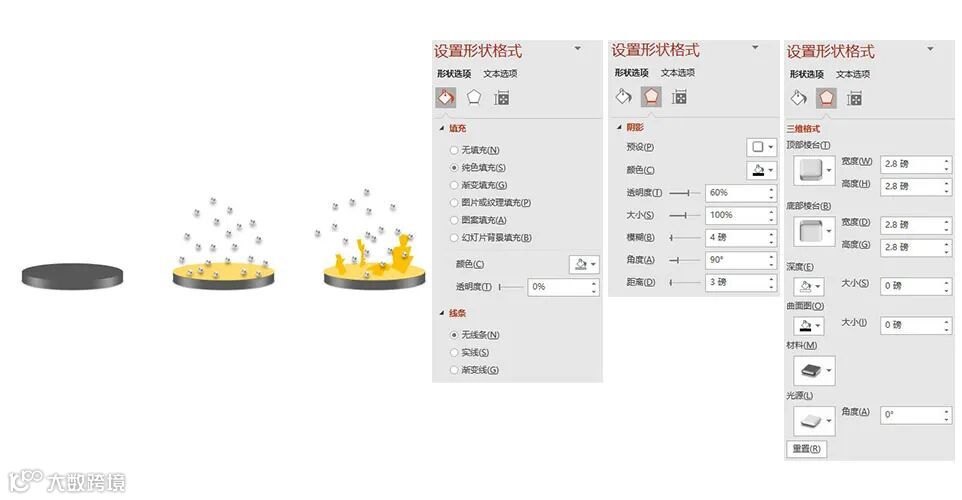

步骤4
插入1个椭圆，设置大小：高度0.2厘米，宽度0.2厘米。
设置形状格式：
填充-纯色填充-灰色；
线条-无线条；
阴影：预设-外部-偏移:下，具体参数详见下图；
三维格式：顶部棱台-圆形，底部棱台-圆形，材料-金属效果，光源-平衡，具体参数详见下图。
之后复制多个椭圆并移动至合适位置。

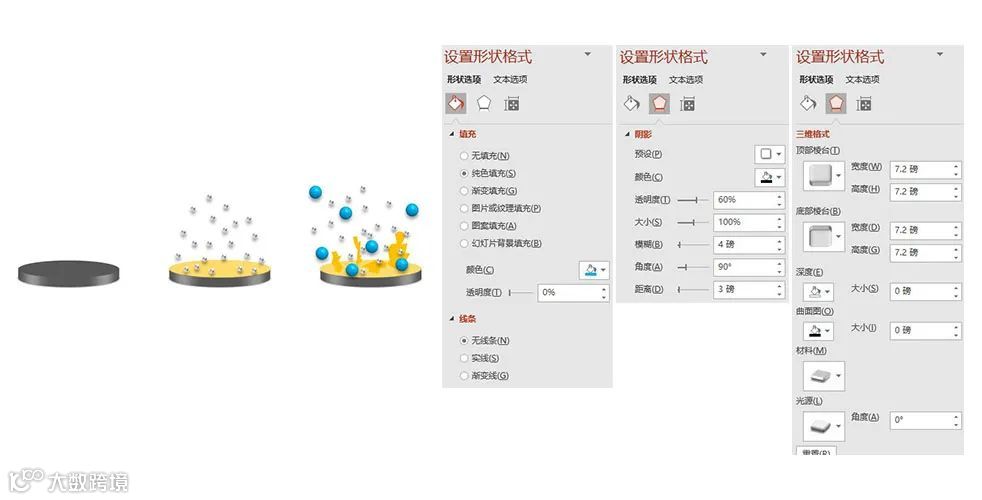

步骤5
插入1个椭圆，设置大小：高度0.2厘米，宽度0.2厘米。
设置形状格式：
填充-纯色填充-蓝色；
线条-无线条；
阴影：预设-外部-偏移:下，具体参数详见下图；
三维格式：顶部棱台-圆形，底部棱台-圆形，材料-暖色粗糙，光源-柔和，具体参数详见下图。
之后复制多个椭圆并移动至合适位置。
