大家好，我是独孤嘌呤。
最近在紧锣密鼓地打造思斐迩的科学模型素材库，所以教程更新略有放缓。争取再过一个月素材库能够上线。
到时候会有全套的PPT版实验器材免费送给大家！不过在这之前，我还是教那些想要自己动手的同学一点作图技巧：如何用PPT画一个三维反应釜？

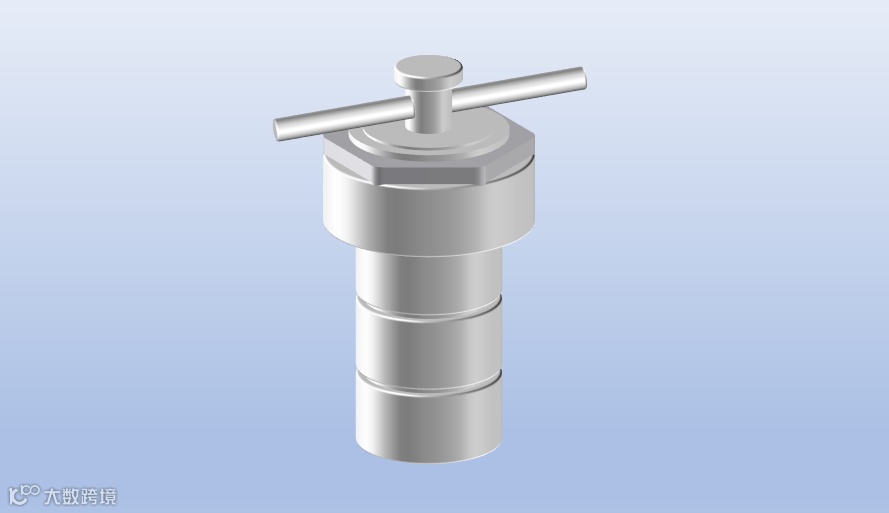

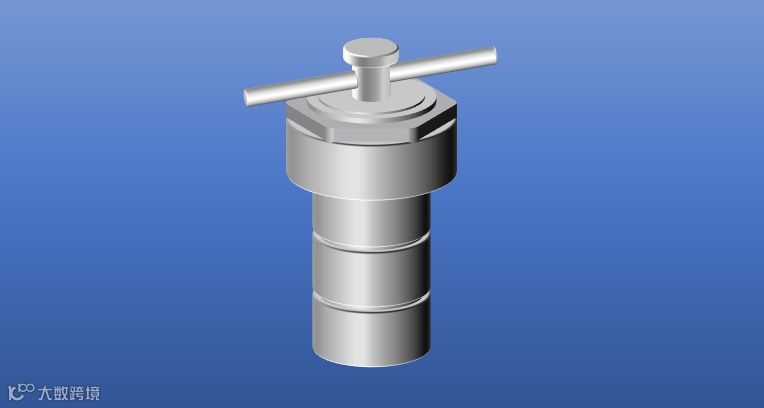

上图就是我用PPT绘制的效果，有没有一种浓郁的PPT风格扑面而来？其实，PPT画这类三维物体就跟搭积木一样简单，虽然没有三维软件那么直观，但也不失为一种快捷的手段。
下面是具体的绘制步骤分析——

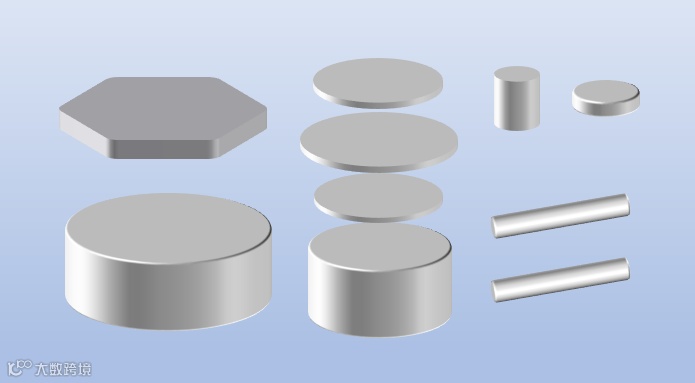

首先，我将所有单体拆分开来列出如下，可以看出一共就只有两种形状：圆柱和圆角六棱柱。所以，只要会画这两种单体，组装出反应釜就不成问题了。

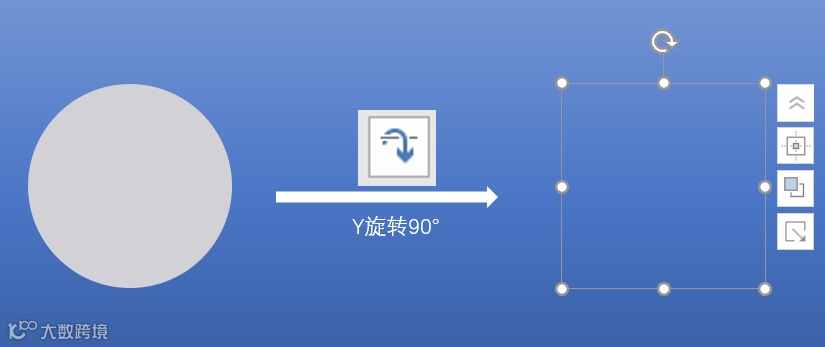

我们先插入一个正圆形，在设置形状格式中找到三维旋转，Y旋转90°，圆形会转到垂直于屏幕的方向。因为没有厚度，所以看上去好像消失了。

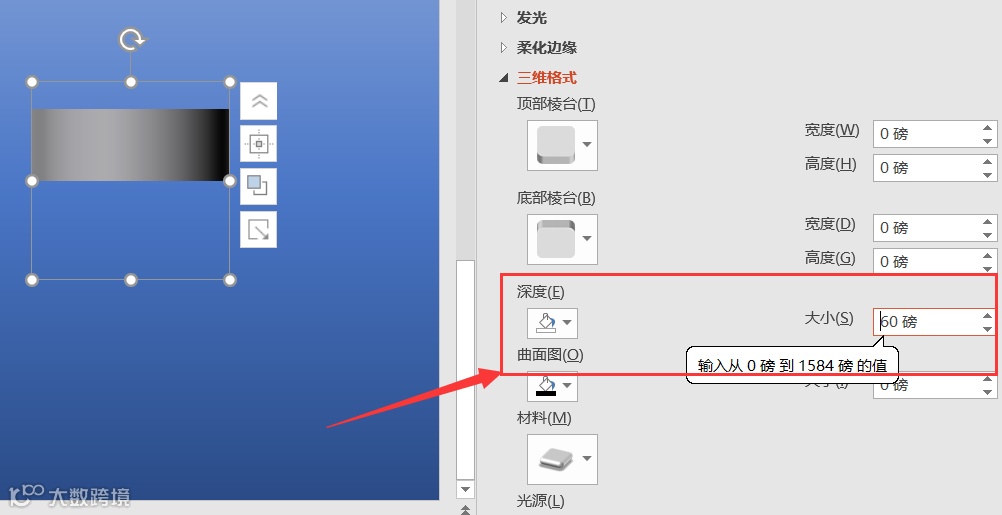

这时，只需要在三位格式中设置非零的深度值（如60磅），就可以得到一个圆柱体了，如图所示。

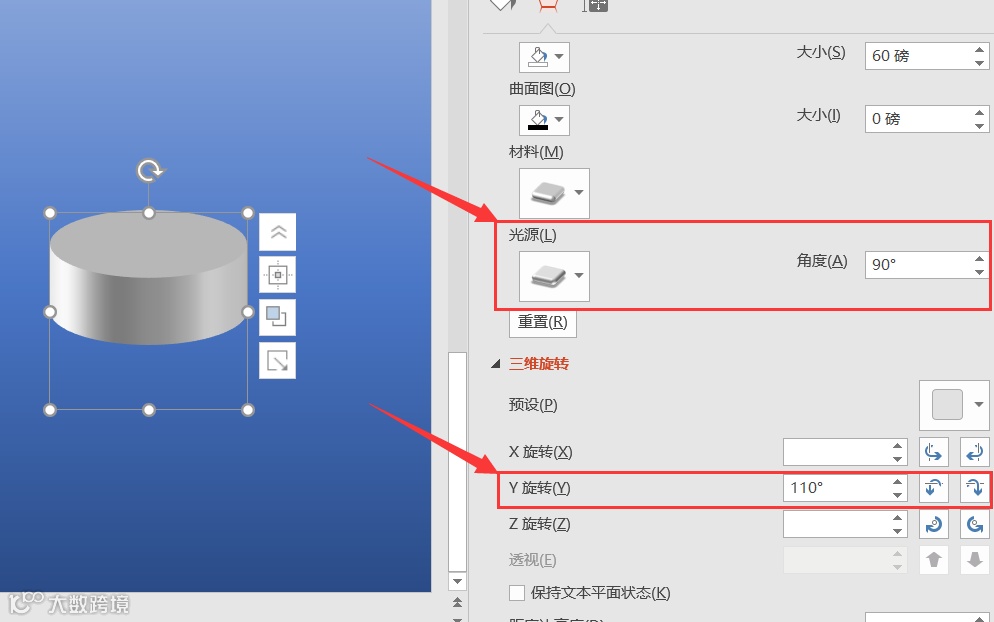

注意正圆形的轮廓选择无，填充白色或浅灰色。光源角度设为90°，Y旋转110°，其余保持默认，就可以得到下图所示的圆柱效果。整个反应釜就是这样一步步堆叠得到的。

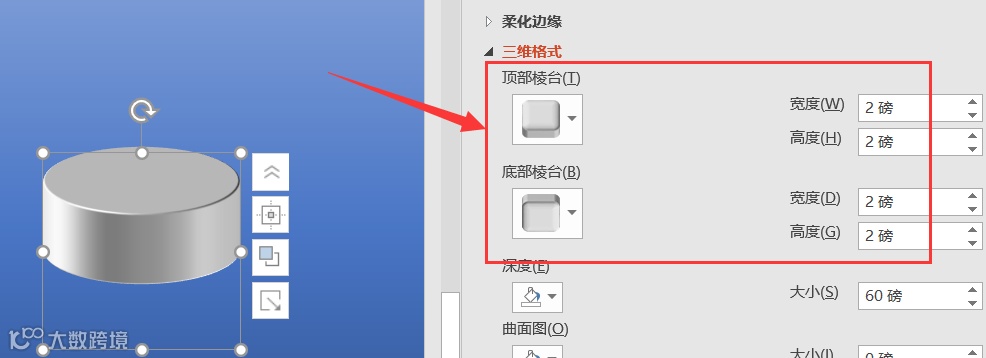

如果需要圆柱顶/底部边缘有圆角效果，可以设置顶部棱台或底部棱台的宽度和高度，下图是均设为2磅的效果。
最后就是重复制作圆柱进行堆叠即可。不过这里的堆叠是三维空间的堆叠，所以还需要了解另外一个参数——距底边高度。
比如这里我又画了一个圆柱，半径和高度都要小一些。为了方便后面观察，我将它们的Y旋转统一设为了90°。

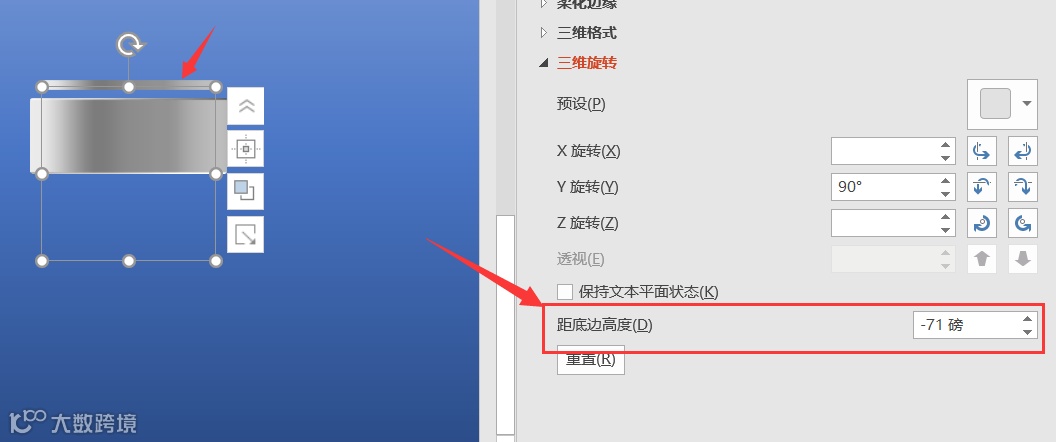

距底边高度是在三维旋转中设置。将大圆柱的距底边高度设为0磅，小圆柱的距底边高度设为正值或负值，就可以看到它发生相对上下的移动。（如果图形没有Y旋转90°的话，距底边高度就是往屏幕内或屏幕外垂直移动的距离）

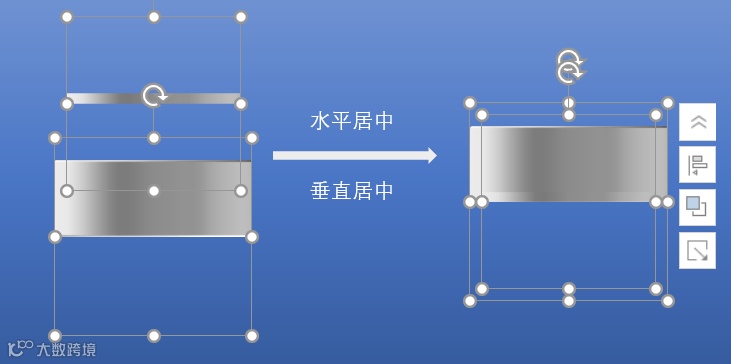

比如最底部圆柱的高度是54磅（要把顶底部棱台的高度算在内），那第二层的圆柱距底边高度就是-54磅，以此类推。这两个圆柱本质上都是正圆形，在软件中的位置是中心对齐的。

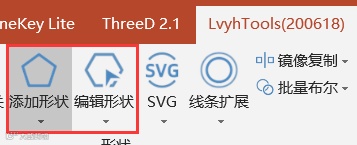

稍微需要点外加辅助的是圆角六边形的绘制，这里用到的是LvyhTool插件中的添加形状和编辑形状。

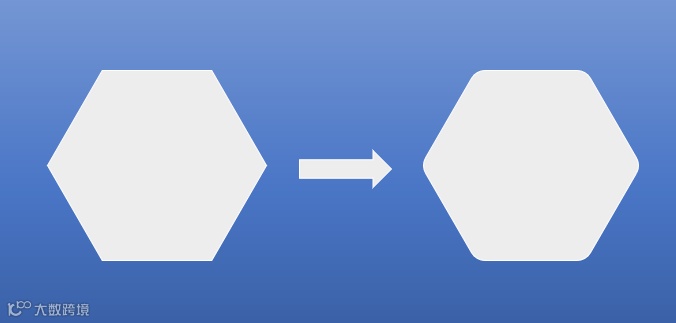

先添加一个正六边形（注意PPT自带的六边形不是正六边形），然后用编辑形状中的圆角工具设置圆角效果。然后同样添加深度，得到圆角六棱柱。

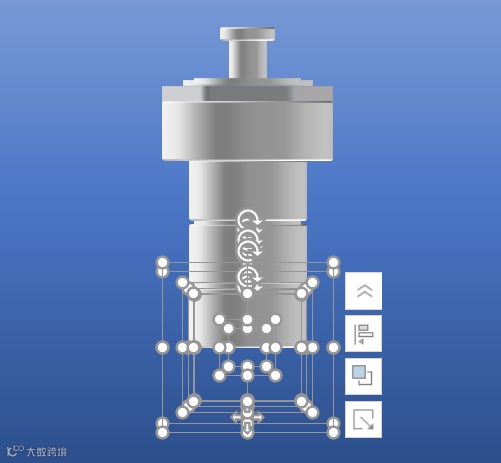

除了这一层之外，其余层都是圆柱。设置好每个形状的大小，全部中心对齐。

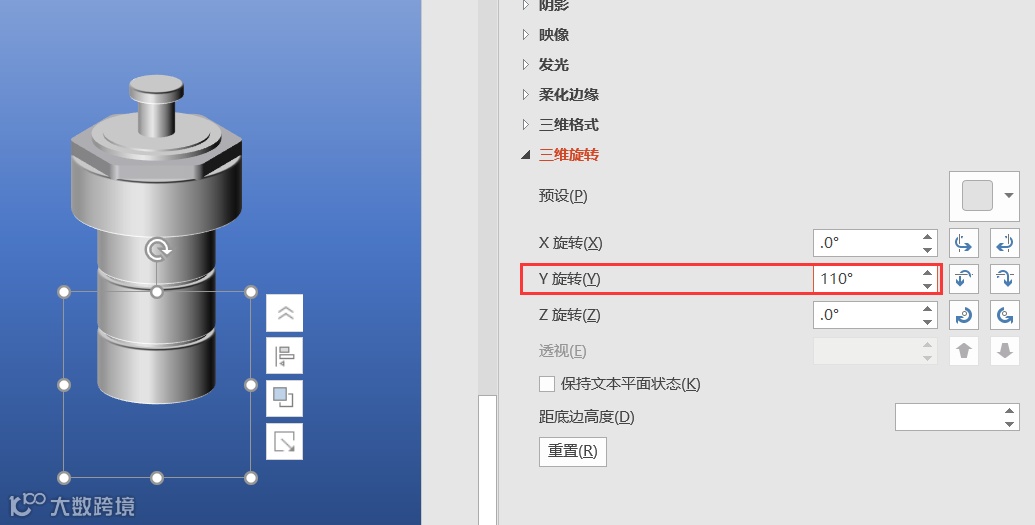

最后将所有图形组合，整体Y旋转110°如下：

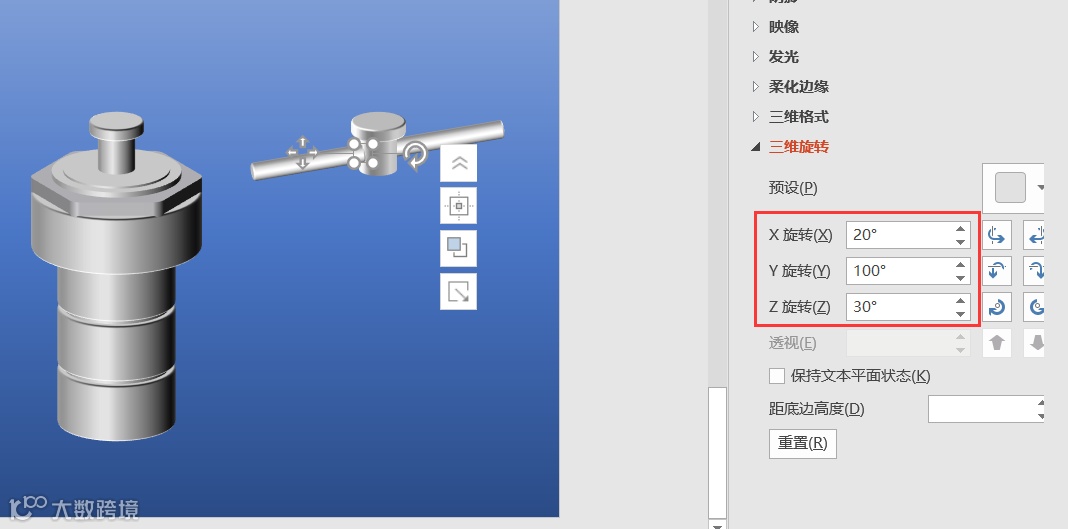

反应釜上面的圆棒可以画一个细长型的圆柱体，旋转角度参考下图中参数。将反应釜最上层两个小圆柱体复制一份，调节位置和圆棒组合形成单独的形状。注意左侧圆棒和右侧圆棒的图层，一个置于顶层，一个置于底层。
圆棒的光源角度可单独调节，最后，将两个图形组合就大功告成啦！
该系列非本公众号的主流教程，偶尔更新。
本期教程到此结束，感谢大家的“在看”！
