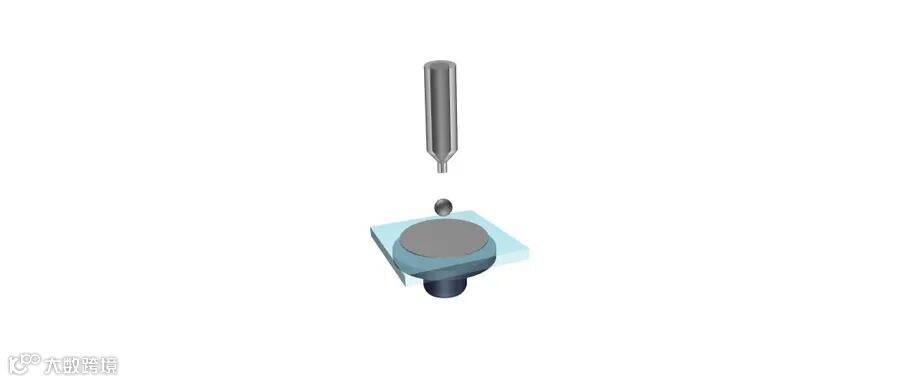

Hello，大家好，我是段十三！今天给大家分享用PPT绘制旋涂工艺示意图的教程，本次教程的参考文献：Adv. Mater., 2020, DOI: 10.1002/adma.202000919

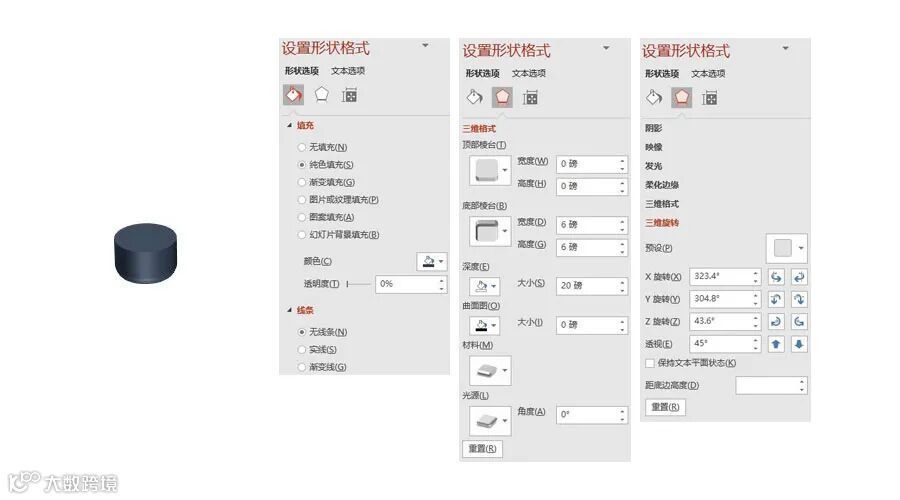

插入1个椭圆，设置大小：高度1.5厘米，宽度1.5厘米。
三维格式：底部棱台-斜面，深度-自动，大小-20磅，材料-暖色粗糙，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度-0磅。

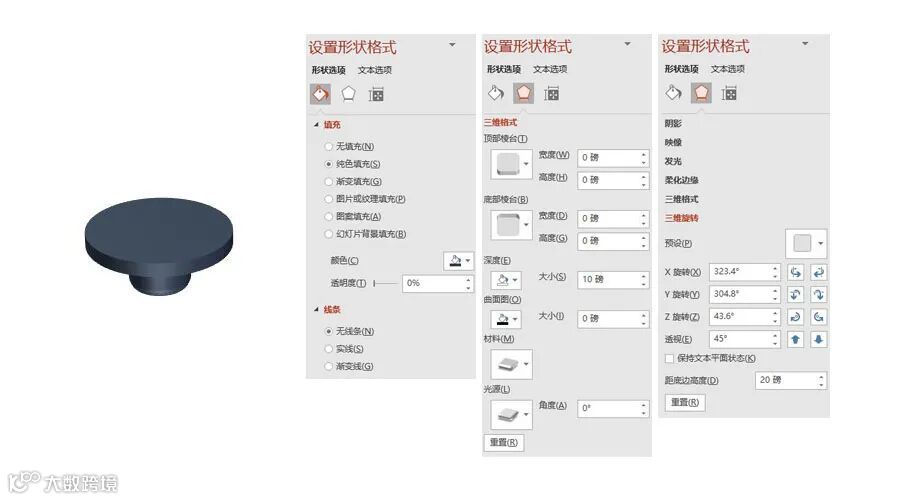

插入1个椭圆，设置大小：高度3.5厘米，宽度3.5厘米。
三维格式：深度-自动，大小-10磅，材料-暖色粗糙，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度-20磅。

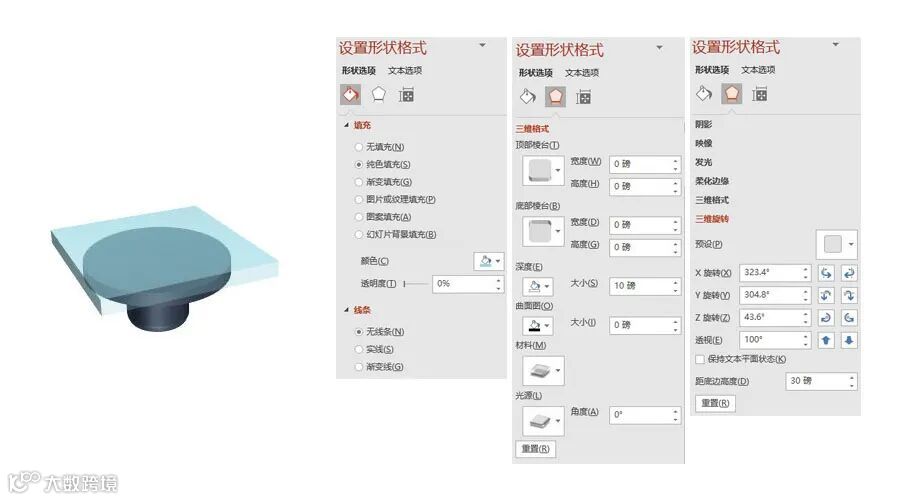

三维格式：深度-自动，大小-10磅，材料-最浅，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度-30磅。

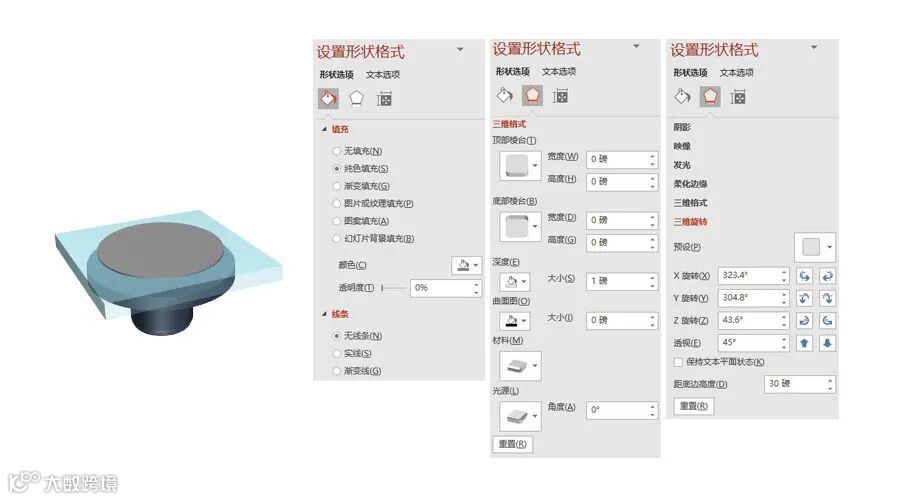

插入1个椭圆，设置大小：高度3.5厘米，宽度3.5厘米。
三维格式：深度-自动，大小-1磅，材料-暖色粗糙，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度-30磅。

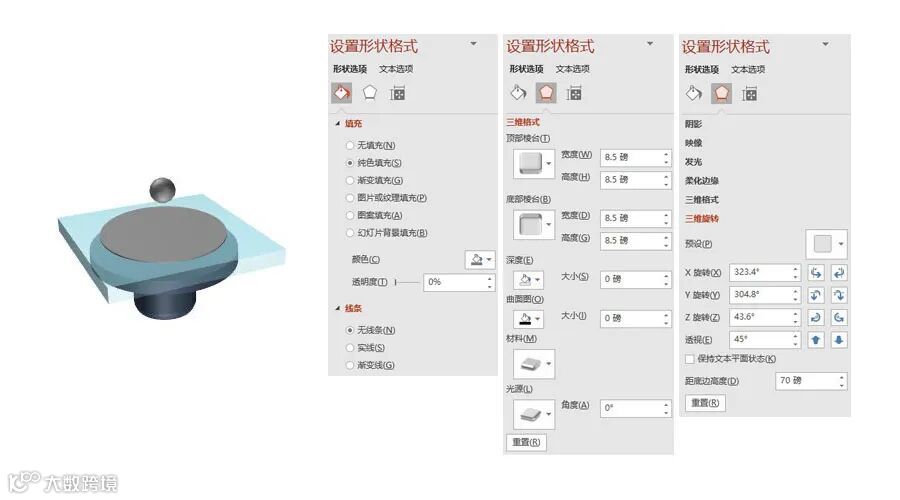

插入1个椭圆，设置大小：高度0.6厘米，宽度0.6厘米。
三维格式：顶部棱台-圆形，底部棱台-圆形，材料-暖色粗糙，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度-70磅。

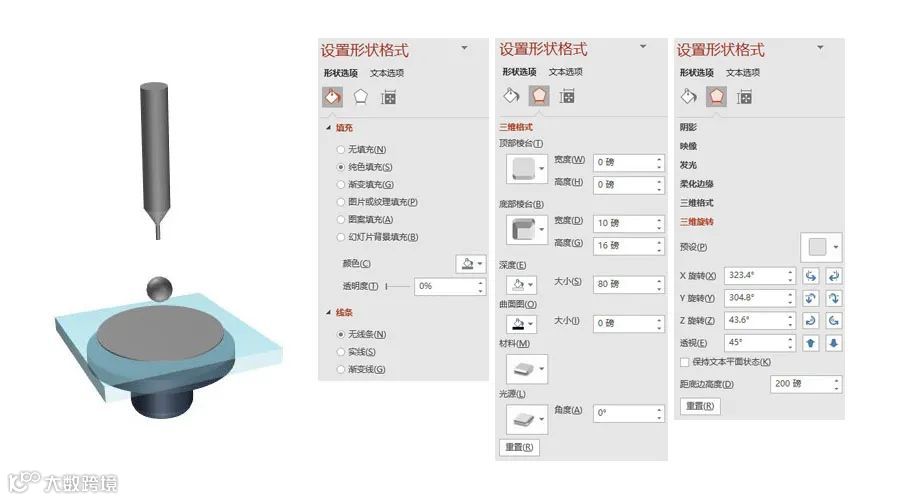

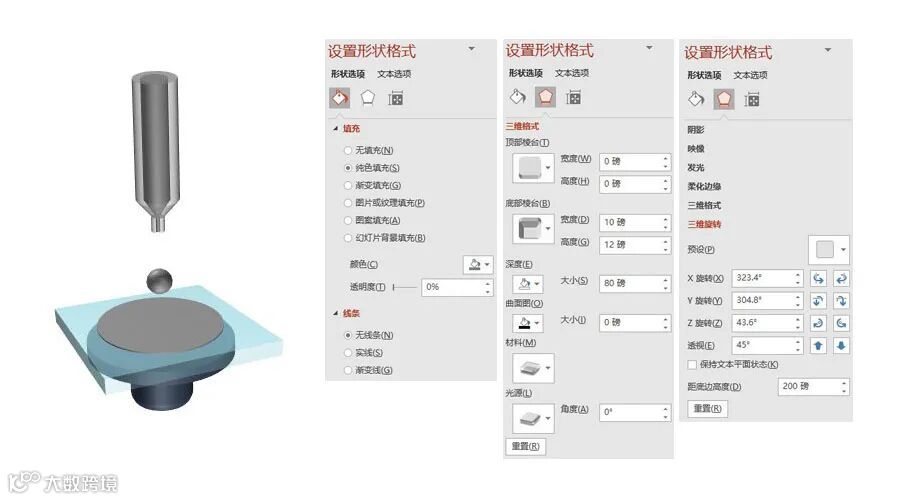

插入2个椭圆，分别设置大小：椭圆1：高度0.6厘米，宽度0.6厘米；椭圆2：高度0.1厘米，宽度0.1厘米。
三维格式：底部棱台：椭圆1：角度，椭圆2：无，深度-自动，大小：椭圆1：80磅，椭圆2：10磅，材料-暖色粗糙，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度：椭圆1：70磅。
插入2个椭圆，分别设置大小：椭圆1：高度1厘米，宽度1厘米；椭圆2：高度0.3厘米，宽度0.3厘米。
三维格式：底部棱台：椭圆1：角度，椭圆2：无，深度-自动，大小：椭圆1：80磅，椭圆2：10磅，材料-最浅，光源-三点，具体参数详见下图；
三维旋转：X旋转-323.4°，Y旋转-304.8°，Z旋转-43.6°，透视-45°，距底边高度：椭圆1：70磅。
