张健教授课题组EnSM：MOF衍生的钴基杂化纳米片的结构工程和表面改性用于柔性固态超级电容器

科学材料站

2020-07-25

导读：该工作采用表面和结构工程方法制备以金属有机骨架为模板的杂化纳米片，其中原位掺杂磷的Co3O4纳米粒子均匀地集成在导电的P–N共掺杂碳基质中。这种混合结构缩短了离子扩散距离，扩大了表面体积比，新产生了活

点击科学材料站,关注我们

Available online 22 July 2020

通讯作者：Seong Chan Jun*、张健*、Ling Kang*

单位：延世大学、华东师范大学

背景简介

柔性超级电容器作为一种新兴的可持续性电源，以其易折叠、重量轻、功率密度高、比容量高等优点而受到广泛关注。然而，考虑到其实际应用，超级电容器的主要缺点是能量密度低，远低于传统锂离子电池（高达241 W h kg−1）。

以电池型法拉第电极为能量源，以电容式电极为电源构造的非对称超级电容器（ASC），已被证明是在不牺牲功率密度的前提下，拓宽电压窗口、获得高能量密度的有效方法。氧化钴（Co3O4）是一种很有前途的电化学储能电池材料，但其低的离子扩散率、缓慢的电荷转移动力学以及在循环过程中发生的体积膨胀阻碍了其电化学性能的进一步提高。

文章介绍

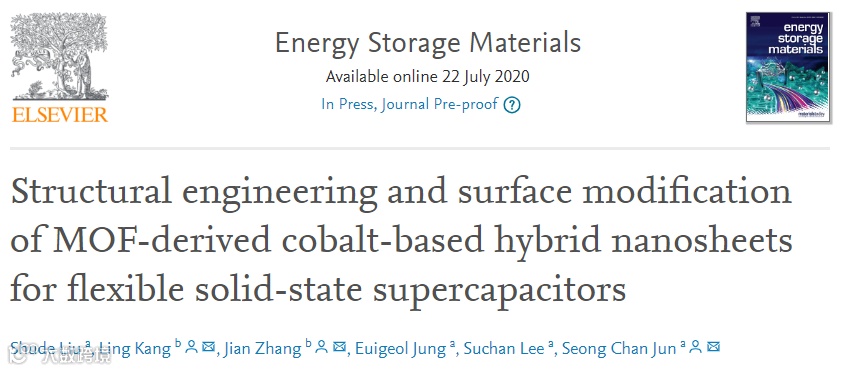

近日，延世大学Seong Chan Jun教授、华东师范大学张健教授课题组在国际顶级期刊Energy Storage Materials (影响因子：16.8) 上发表题为“Structural engineering and surface modification of MOF-derived cobalt-based hybrid nanosheets for flexible solid-state supercapacitors”的研究工作。

该工作采用表面和结构工程方法制备以金属有机骨架（MOF）为模板的杂化纳米片，其中原位掺杂磷的Co3O4纳米粒子均匀地集成在导电的P–N共掺杂碳基质中（表示为P–二氧化碳@PNC)。这种混合结构缩短了离子扩散距离，扩大了表面体积比，新产生了活性中心，并丰富了结构缺陷。电化学活性中心/界面的高可用性，以及杂原子掺杂的Co3O4和碳的强烈相互作用，使得快速电荷/传质动力学成为优越的电荷储存能力所需的。

P–Co3O4 @ PNC杂化纳米片在1 mA cm-2时具有614 mC cm-2的高比容量，并具有出色的循环稳定性。由自支撑P–Co3O4 @ PNC和PNC材料构成的柔性固态不对称超级电容器（ASC）器件在750 W kg-1的功率密度下具有69.6 W h kg-1的高能量密度，并且显示出出色的循环性能，即使在20 A g-1下经过10000次循环后，电容保持率也达到96.8％。此外，所制造的ASC器件具有卓越的性能均匀性和高柔韧性，并且在不同的挠曲条件下电容没有明显变化。

该文章共同第一作者为延世大学的刘书德研究员和华东师范大学的康玲，Seong Chan Jun教授和张健教授与ng Kang为本文共同通讯作者。

要点解析

要点一：P–Co3O4 @ PNC和PNC纳米片的合成过程

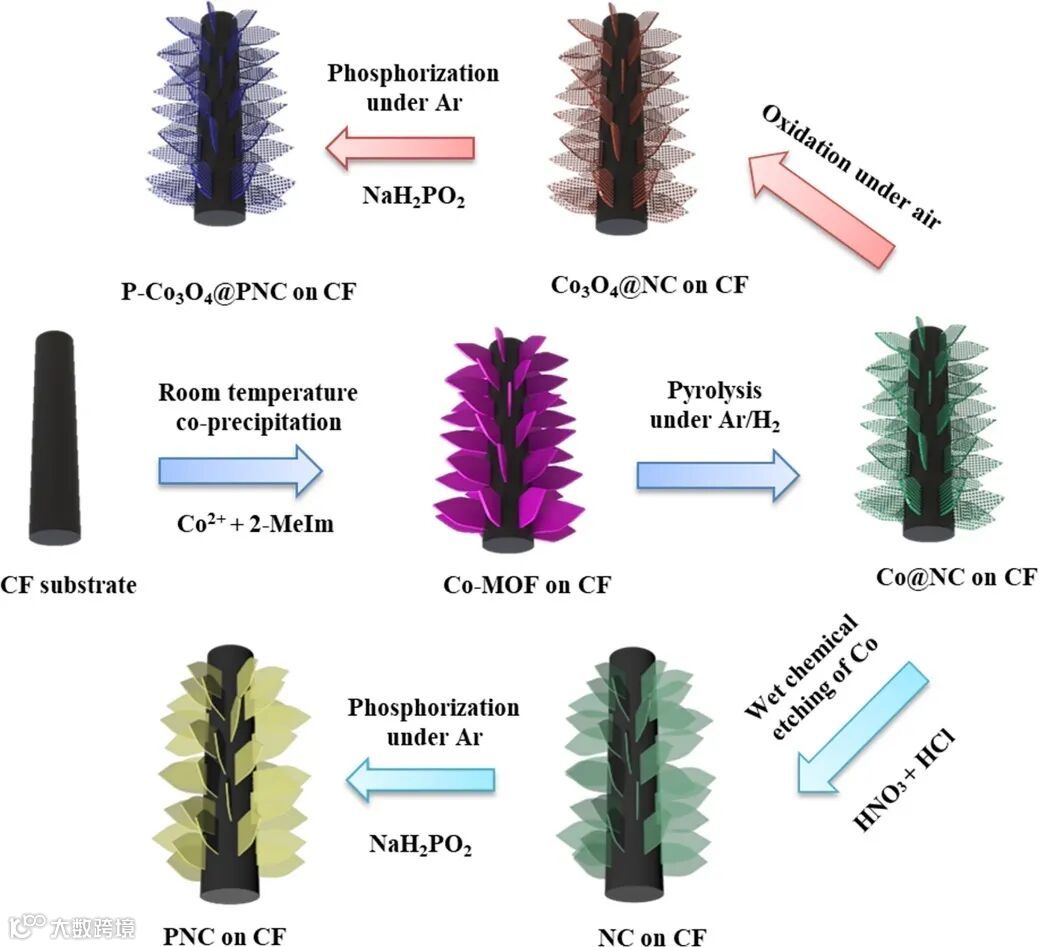

图1.

在CF基板上合成P–Co3O4 @ PNC和PNC纳米片的示意图。

要点二：P–Co3O4 @ PNC纳米片的表征

图2. P–Co3O4 @ PNC形貌特征

（a，b）不同放大倍数下获得的SEM图像；

（c，d）TEM图像；

（e）HRTEM图像；

（f）SAED图片；

（g）P–Co3O4 @ PNC的STEM-EDS映射图像。

要点三：P–Co3O4 @ PNC纳米片的结构

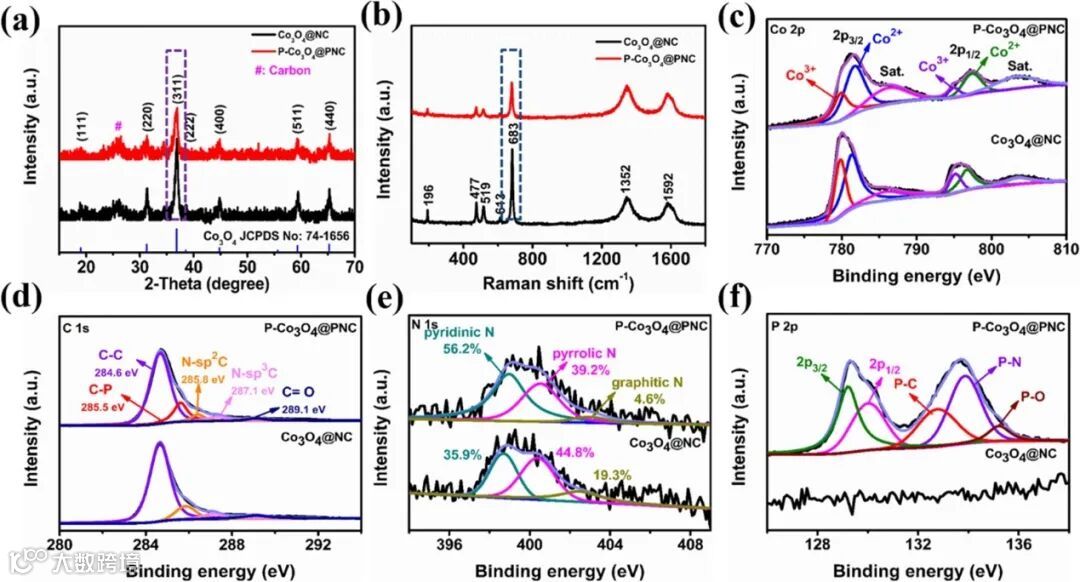

图3. Co3O4 @ NC和P–Co3O4 @ PNC的结构表征。

Co3O4 @ NC和P–Co3O4 @ PNC的（a）X射线衍射图，（b）拉曼光谱。

（c）2p，（d）C 1s，（e）N 1s和（f）P 2p轨道XPS光谱。

要点四：电化学性质

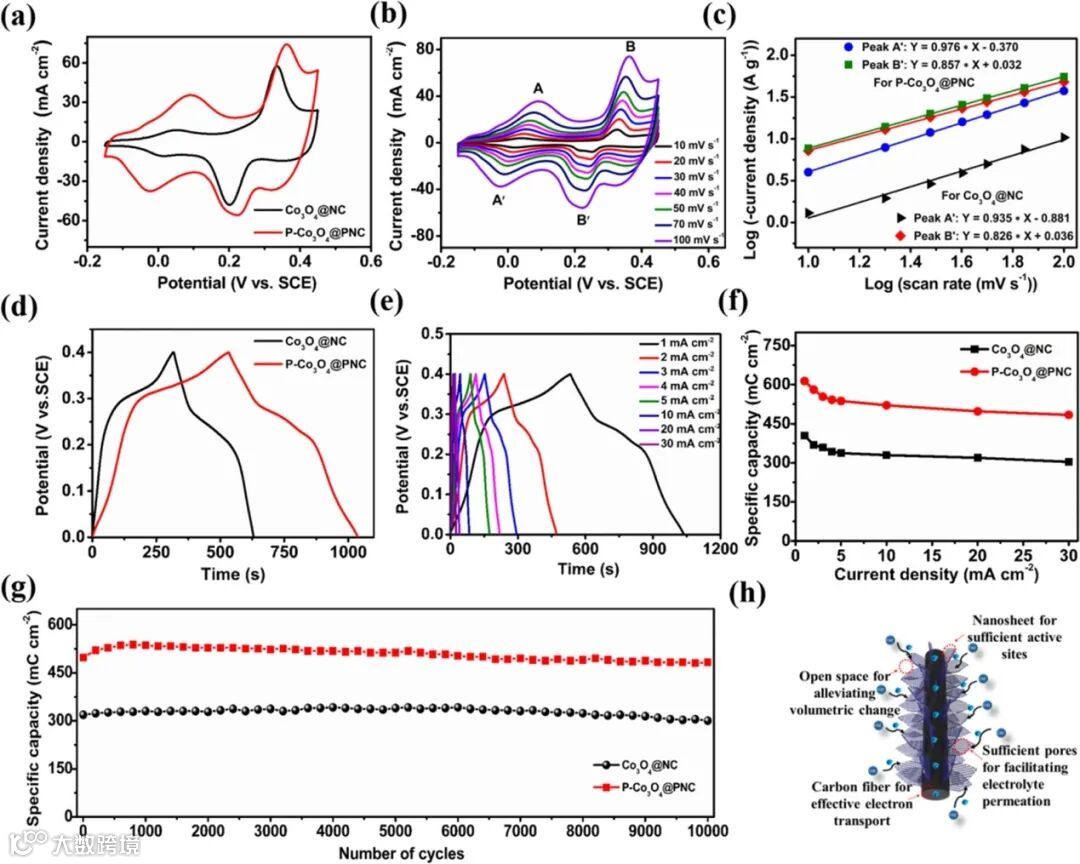

图4. Co3O4 @ NC和P–Co3O4 @ PNC电化学性质对比。

（a）比较以100 mV s-1的扫描速率获得的Co3O4 @ NC和P–Co3O4 @ PNC的CV曲线。

（b）在不同扫描速率下获得的P–Co3O4 @ PNC的CV曲线。

（c）使用幂定律从阳极和相应的还原峰值电流密度确定Co3O4 @ NC和P–Co3O4 @ PNC的b值。（d）比较在电流密度为1 mA cm-2时获得的Co3O4 @ NC和P–Co3O4 @ PNC的GCD曲线。（e）在不同电流密度下获得的P–Co3O4 @ PNC的GCD曲线。

（f）在各种电流密度下获得的比容量。

（g）Co3O4 @ NC和P–Co3O4 @ PNC在20 mA cm-2的高电流密度下的循环性能。

（h）图解说明P–Co3O4 @ PNC在电化学反应性方面的结构优势。

要点五：PNC纳米片的表征

图5.PNC电镜图像。

（a，b）在不同放大倍数下获得的SEM图像；（c）TEM图像；

（d）HRTEM图像；

（e）SAED模式；

（f）PNC纳米片的C，N，P和O元素的元素映射图像。

要点六：P–Co3O4 @ PNC // PNC ASC器件的电化学性能

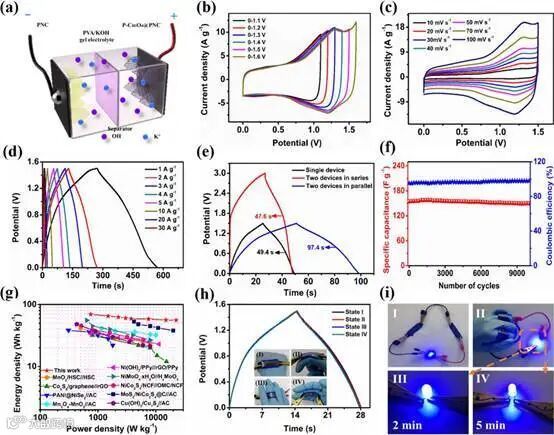

图6. P–Co3O4 @ PNC // PNC ASC器件示意图及电化学性质。

（a）P–Co3O4 @ PNC // PNC ASC器件的制造示意图；

（b）在50 mV s−1恒定扫描率下，在不同工作电压下测量的ASC器件的CV曲线；

（c）在不同扫描速率下获得的ASC设备的CV曲线；

（d）在不同电流密度下获得的ASC装置的GCD曲线；

（e）串联和并联连接的两个ASC设备的GCD曲线；

（f）在电流密度为20 A g-1时，ASC设备的循环性能和库伦效率；

（g）与先前报告的ASC设备相比，我们设备的能量和功率密度；

（h）在不同弯曲状态下以20 A g-1的电流密度测得的ASC装置的GCD曲线；

（i）由两个串联连接的ASC设备供电的蓝色LED灯的光学照片，以及这些设备的灵活性。

结论

综上所述，作者构建了一种表面和结构工程方法，用于合成沉积在CF上的MOF衍生杂化物，其中PNC板包裹了超细P–Co3O4纳米颗粒。合理设计的P–Co3O4 @ PNC体系结构提供了高导电性、短离子扩散路径和足够活跃的表面积，以利于电解质离子的可及性。另外，CF基板提供了良好的机械柔韧性和有效的电荷转移骨架，从而使电极结构具有良好的电化学性能。

此外，用P–Co3O4 @ PNC和PNC制成的柔性固态ASC器件在功率密度为750 W kg-1的功率密度下表现出69.6 6W h kg-1较高的能量密度，以及出色的循环稳定性和电容性，即使在电流密度为20 A g-1的情况下， 10000次循环后衰减仅为3.2％。此外，与单个器件相比，两个串联连接的ASC器件的输出电压窗口为3.0 V，几乎具有相同的放电时间。

相反，两个并联连接的ASC器件的充电时间几乎是单个器件的两倍，这符合电容器串联和并联连接的基本定律。在不同的弯曲条件下进行分析，所制造的ASC器件表现出出色的柔韧性，而电容的减小幅度可忽略不计。这项工作为通过调整未来便携式电子设备的电极动力学提供了开发高级电极材料的有效策略。

文章链接:

Structural engineering and surface modification of MOF-derived cobalt-based hybrid nanosheets for flexible solid-state supercapacitors

https://www.sciencedirect.com/science/article/pii/S2405829720302828#!
