二维纳米网阵列双功能催化剂实现电化学固氮

第一作者：孙运通

通讯作者：段静静、朱俊武、陈胜

单位：南京理工大学

研究背景

电催化固氮（N2 + 3H2O → 2NH3 + 3/2O2）可以从阳光，空气和水中直接生产氨，已成为新一代环保和节能的合成氨技术。该反应系统由阳极氧析出反应（OER，3H2O → 3/2O2 + 6H+ + 6e）和阴极氮还原反应（NRR，N2 + 6H+ + 6e → 2NH3）组成，而通常NRR会在热力学上与析氢副反应（HER，2H2O + 2e → H2 + 2OH-，E0 = 0 V vs. RHE）竞争而变得复杂。因此，科研界一直致力于开发能促进NRR或OER反应动力学的高活性电催化剂。相比于分别研究NRR和OER，如果能够开发NRR/OER双功能催化剂，可以简化系统结构，并同时提高催化剂利用率，降低成本。

所以，在实际应用中，设计NRR/OER双功能催化剂显得尤为重要。然而，由于需要同时满足促进动力学缓慢的六电子（NRR）和四电子（OER）转移过程，设计能够固氮的双功能催化剂面临了重大的挑战。

文章简介

近日，南京理工大学段静静、朱俊武、陈胜教授课题组在国际顶级期刊ACS Catalysis （影响因子：12.35）上发表题为“Two-Dimensional Nanomesh Arrays as Bifunctional Catalysts for N2 Electrolysis” 的研究工作。

该工作通过在泡沫镍基底上原位生长镍、铁纳米网阵列（NiFe-nanomesh array），获得了新型的双功能催化剂。

该催化剂具有如下的结构特征：

i）亚纳米厚度（~0.65 nm）和大的片尺寸（> 100 nm）可以提供丰富的双金属位点作为催化中心；

ii) 原位生长的电极制备技术避免了使用传统绝缘聚合物粘合剂，有助于快速电子传输，同时也改善了催化剂稳定性；

iii) 独特的分层多孔结构确保了电极内有效的质量传输（如氮气、氧气、电解液离子等）。

因此，该电极能够同时表现出优异的NRR（最优化氨产率为16.89 μg h-1 mg-1，法拉第效率为12.50%）和OER（在10 mA cm-2时过电位为191 mV）性能。进一步在二电极固氮系统中，催化剂显示出了良好的活性（2.07 μg h-1 mg-1的氨产率和9.87％的法拉第效率）和稳定性（超过30小时）。结合密度泛函理论（DFT）对反应机理进行研究，表明NRR通过associative-distal路径，而镍、铁之间较强的协同作用可以调节催化剂的电子结构，大大降低了NRR决速步（N2* → NNH*）和OER决速步（OH* + H2O → O * + H2O）的吉布斯自由能。

文章第一作者为南京理工大学博士生孙运通

段静静、朱俊武、陈胜教授为本文共同通讯作者

本文要点

要点一：原位生长在泡沫镍基底上的NiFe-nanomesh array的结构与形貌表征

图1.NiFe-nanomesh array的结构与形貌表征。

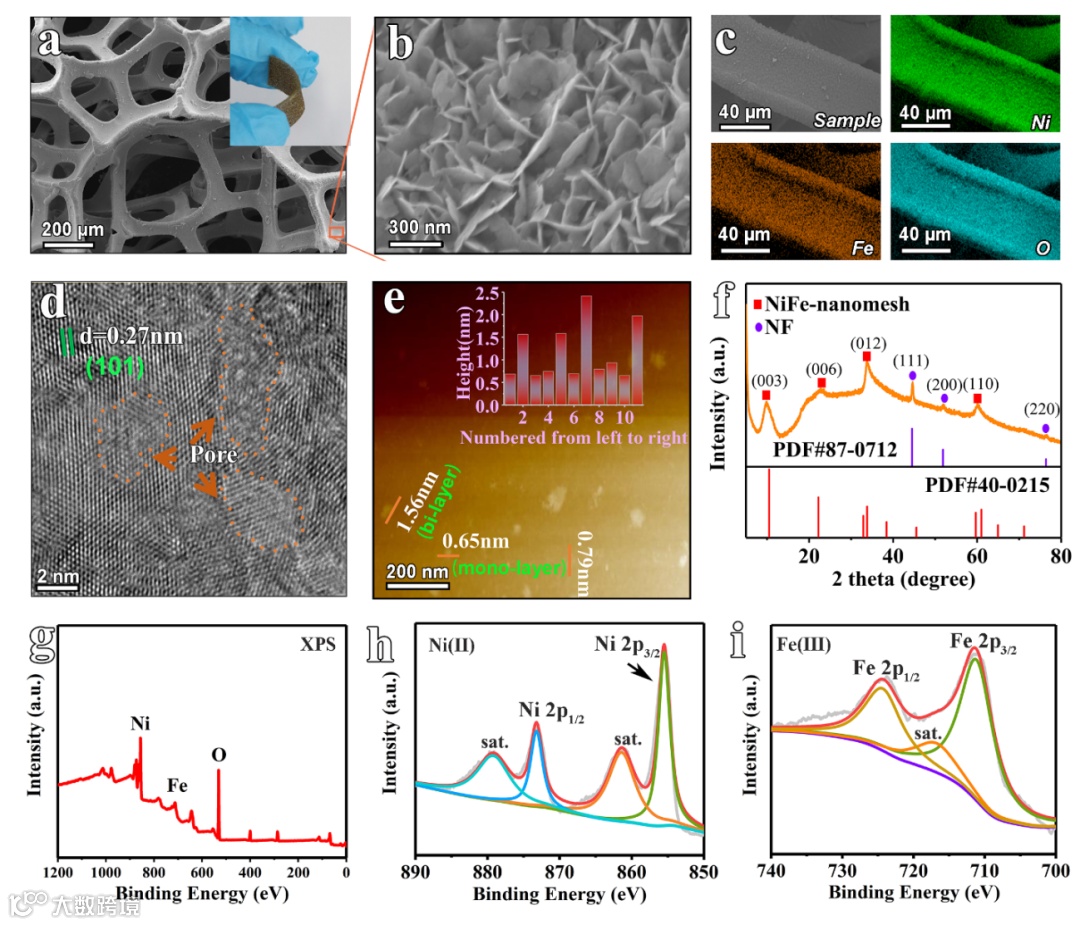

（a, b）的SEM图像，其中（a）的插图为宏观照片；（c）Ni, Fe, O的SEM元素分布；（d）高分辨率TEM图像；（e）AFM图像和相应的高度统计图；（f）XRD图谱；（g）XPS总谱；（h）Ni 2p的XPS光谱；（i）Fe 2p的XPS光谱。

图1表征了NiFe-nanomesh array优异的宏观和微观形貌，元素分布，纳米网孔尺寸，纳米片厚度，晶体结构和元素价态等形貌和结构信息。

图1a和1b显示所得到的材料具有三维宏观结构，由相互分离的、垂直排列的大约300 nm左右的二维纳米片组成。

图1c显示了NiFe-nanomesh array均匀地分布在基底上，纳米片上有3~9 nm的网孔（图1d和1e），且片的厚度仅为0.65 nm，包含少量双层或三层的片层（1.3~2 nm），与传统的10-30 nm厚的纳米网阵列不同。

XRD结构表征（图1f）显示材料为纯的NiFe LDH晶相， Ni和Fe的价态分别为+2和+3价（1g-1i，XPS）。因此，我们得到了具有精确结构和价态的亚纳米厚的NiFe-nanomesh array材料。

要点二：NiFe-nanomesh array电极展现出优异的阴极NRR和阳极OER催化活性

图2. NiFe-nanomesh array的NRR和OER电化学性能。

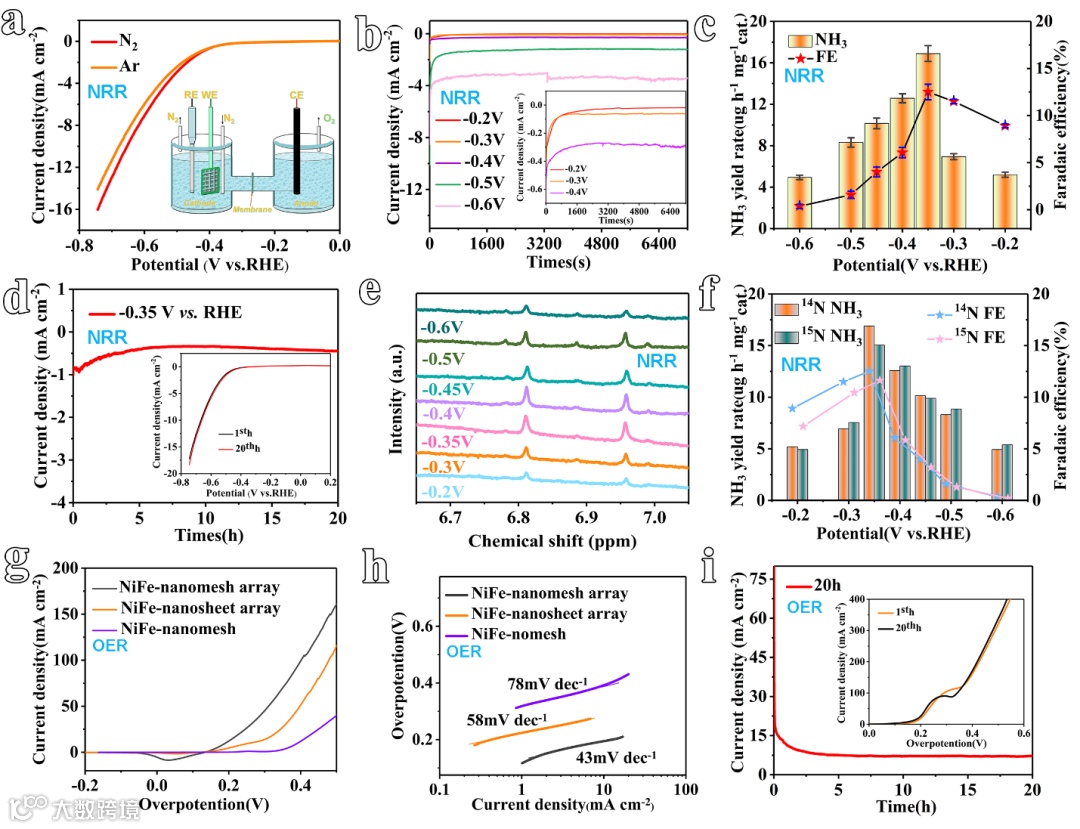

（a-f）阴极NRR性能：（a）在N2和Ar饱和的0.1 M Na2SO4溶液中以5 mV s-1的扫描速率记录的线性扫描伏安（LSV）曲线，（a）的插图为H型NRR装置示意图；（b）电位从-0.2至-0.6 V（vs. RHE）的I-T曲线；（c）在不同电位下的法拉第效率（FE）和NH3产率；（d）在-0.35 V（vs. RHE）电位下运行20小时的I-T曲线；其中（d）的插图显示了I-T测试前后的LSV曲线；（e）使用15N2为进料气在不同电位下得到的NRR产物的500 MHz 1H NMR谱图；（f）使用15N2和14N2作为进料气进行NRR反应的氨产率和法拉第效率对比图。（g-i）阳极OER性能：（g）扫速为5 mV s-1的NiFe-nanomesh array和其他对比样品的LSV曲线；（h）NiFe-nanomesh array和其他对比样品的Tafel曲线；（i）在1.5 V（vs. RHE）下进行20小时的I-T测曲线，（i）的插图显示了计时电流法测试前后的LSV图。

图2对NiFe-nanomesh array进行了阴极NRR和阳极OER性能测试，均展示了优异的催化活性，为接下来的双功能催化体系奠定了基础。

图2a中线性扫描伏安曲线显示N2的反应电流密度比Ar高，表明在阴极上发生了NRR反应。进一步对不同电位下的产氨性能进行了定量分析（图2b，2c），表明随着电位的增加，氨产率和法拉第效率先增大后降低，在-0.35 V（vs. RHE）时达到最优化，即氨产率为16.89 μg h-1 mg-1，法拉第效率为12.5%。另外，在-0.35 V (vs. RHE)的最佳条件下，催化剂可以稳定工作20 h（图2d），表明催化剂具有良好的稳定性。

以上实验结果，通过15N2同位素实验进行了验证（图2e,2f），表明NH3中的N来源于原料氮气，且不同电位下的性能值与14N2作为原料的值基本吻合。

除此之外，在阳极OER过程中，NiFe-nanomesh array不仅展现了较高的活性（10 mA cm-2 过电位为191 mV，图2g）和快速的反应动力学 (Tafel斜率为43 mV dec−1，图2h)，而且还显示出优异的长期循环稳定性（图2i），为进一步设计双功能催化体系奠定了基础。

要点3：NiFe-nanomesh array显示出优异的双功能电催化固氮性能

图3. 使用NiFe-nanomesh array作为双功能催化剂进行固氮反应。

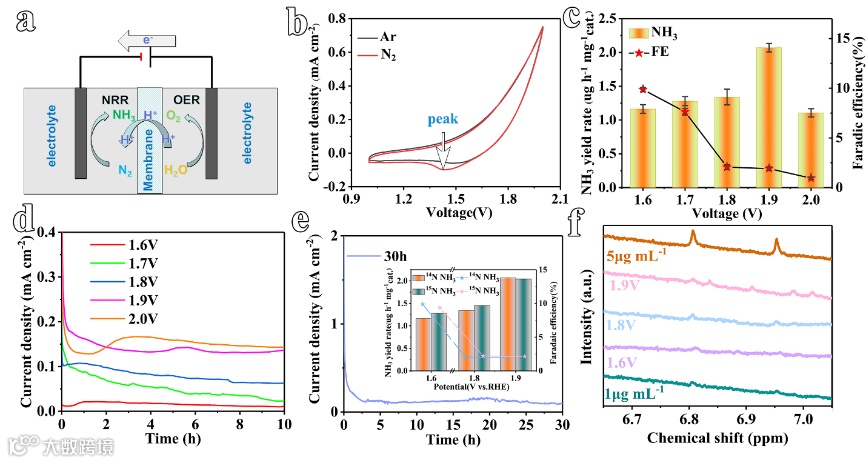

（a）二电极电解装置示意图；（b）在N2和Ar饱和的0.1 M Na2SO4电解液中，10 mV s-1扫描速率测试的 CV曲线；（c）不同电压下的NH3产率和FE；（d）不同电压下的I-T曲线；（e）1.9 V电压下30 h的I-T曲线；其中（e）的插图为使用15N2和14N2分别作为进料气在1.6、1.8和1.9 V时的氨产率和法拉第效率；（f）使用15N2进料气体，在1.6、1.8和1.9 V下N2电解产物的500 MHz 1H NMR谱图。

在前面半反应电化学性能测试的基础上，进一步将NiFe-nanomesh array作为阴极和阳极，组装成二电极体系进行测试，展示了优异的NH3产率，法拉第效率和稳定性。

图3a显示了以NiFe-nanomesh array作为阴极和阳极，组装成二电极固氮电解池的示意图。与Ar饱和循环伏安（CV）曲线相比，N2饱和的CV曲线在1.45 V左右出现了一个额外的峰（图3b），表明出现了电催化固氮过程。

基于此，我们选择了不同电压进行I-T测试（图3d），NH3产率随电压先增加后降低，在1.9 V时达到最高，为2.07 μg h-1 mg-1，法拉第效率在1.6 V时最大为9.87%（图3c）。进一步30 h 的I-T测试曲线表明，电极材料具有较好的稳定性（图3e）。

最后，以上结果通过15N2同位素验证，表明产生的氨来源于原料N2，而不是污染所致，其相应的NH3产率和FE与14N原料气得到的结果一致。

要点4：利用DFT理论计算和实验进行机理研究，证明NRR和OER的催化活性位点来源于优异的材料结构特征和Ni、Fe之间的协同作用。

图4. NiFe-nanomesh array 作为NRR和OER催化剂的DFT计算图。

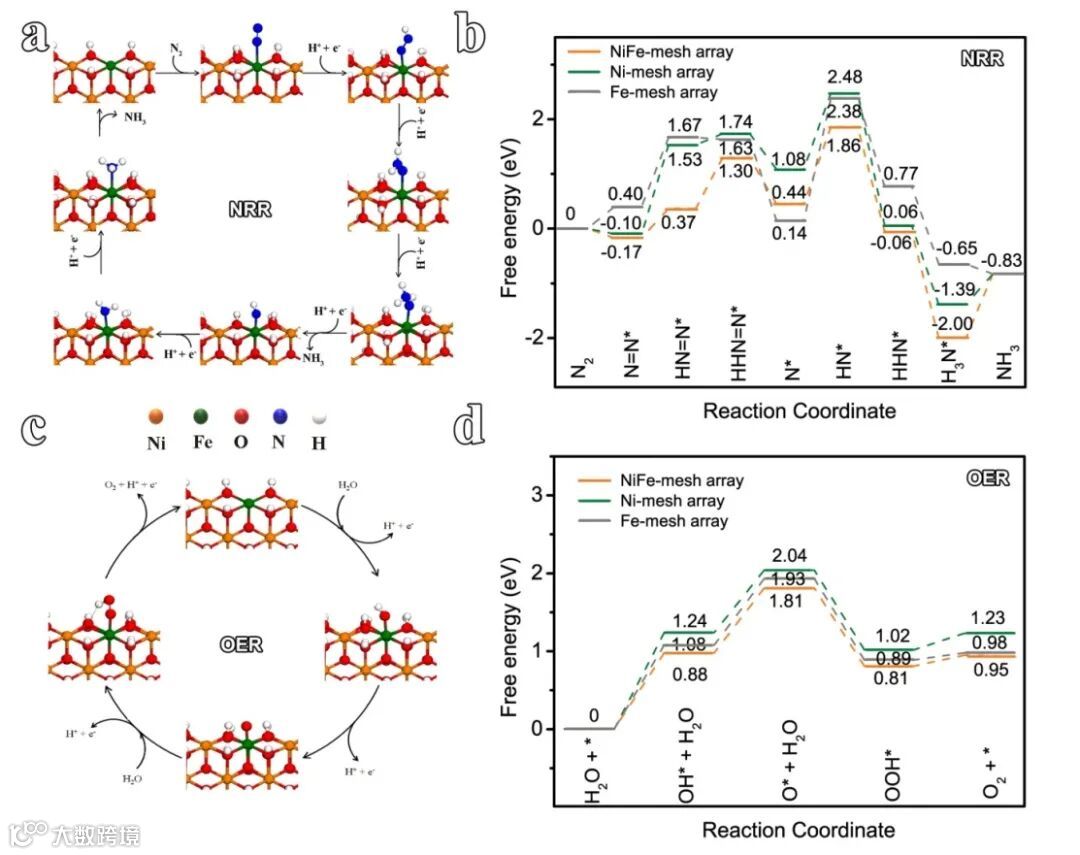

（a）NRR的associative distal 路径反应示意图；（b）基于associative distal 路径的NRR自由能图；（c）OER的反应路径；（d）OER的自由能图。

考虑到NiFe-nanomesh array具有优异的阴极NRR催化活性、较低的阳极OER过电位，以及二电极电化学固氮催化活性和稳定性，为了进一步阐明NRR和OER的催化活性机理，采用密度泛函理论(DFT)对NiFe-nanomesh array的反应中间体进行了理论计算。

如图4a所示，经过初步的筛选，确定NRR的最优反应过程为associative distal机理，如下：

* + N2 → N2* → NNH* → NNHH* → NNH3* → NH* + NH3 → NH2*→ NH3* → * + NH3

进一步，对比了NiFe-nanomesh array与Ni-nanomesh array、Fe-nanomesh array的吉布斯自由能（图4b），显示NiFe-nanomesh array的初始N2吸收自由能（*N2），第一个质子化步骤（N2*→NNH*）和释放第一个NH3分子的步骤（H3NN*→HN*+NH3），均比Ni-nanomesh array 和Fe-nanomesh array有较低的吉布斯自由能，因此，Fe3+掺杂对促进氮还原反应的动力学至关重要。

另外，OER在NiFe-nanomesh array的吉布斯自由能图如图4c-d所示，表明基本步骤如下：

* + 2H2O → OH * + H2O → O * + H2O → OOH *→* + O2

如图4d所示，离解步骤（OH * + H2O → O * + H2O）是OER反应的限速步骤，而当用Fe3+代替Ni2+作为活性中心时，相邻的OH变成O，在O *→* OOH的过程中起到了稳定作用，从而显著增强了OER活性。

结论

本工作制备了一种具有纳米网孔结构、三维宏观多级孔通道、和机械耐用性的NiFe-nanomesh array，展现出高度暴露的活性位点，良好的传质能力和良好的稳定性。

由于电极具有优良的结构，有助于提高NRR的法拉第效率、氨产率和降低OER的起始电位和Tafel斜率。更重要的是，NiFe-nanomesh array还具有良好的二电极固氮性能。本工作为电化学固氮提供了一个新的概念，激发设计多种多功能电催化剂，从而应用于更多的反应过程。

文章链接

Two-Dimensional Nanomesh Arrays as Bifunctional Catalysts for N2 Electrolysis

https://pubs.acs.org/doi/10.1021/acscatal.0c02745
