哈理工张凤鸣组ACB：碳纳米管上共价锚定共价有机框架用于高效电催化CO2转化

科学材料站

2021-11-15

导读：该工作针对目前在电催化中单独COF有机框架电子传输速率较差的问题，提出通过共价修饰的策略将卟啉基COF成功锚定在CNT的表面

文章信息

碳纳米管上共价锚定共价有机框架用于高效电催化CO2转化

第一作者：董鸿，路猛，王雅

通讯作者：张凤鸣教授

单位：哈尔滨理工大学

研究背景

COFs是通过共价键连接而形成的晶态多孔有机框架材料，具有可预测的结构，高稳定性和孔隙率。然而单独COFs的电催化CO2还原反应法拉第效率相对较低，这可能主要归因于COFs导电性差，导致分子间电子传输效率低，致使活性不能很好的表现。

因此，为了解决这些问题，设计和构筑COFs基复合材料成为了理想的候选。在众多的功能纳米材料中，碳纳米管成为了一个最有希望的候选，由于其具有的出色的物理性质，包括强的机械强度及导电性，可以为电子的传输提供一个理想的通道。

另外，功能化的CNT为COFs的原位生长提供了理想的平台，避免了COFs的团聚，并且可以最大化体现COFs的电催化活性。

文章简介

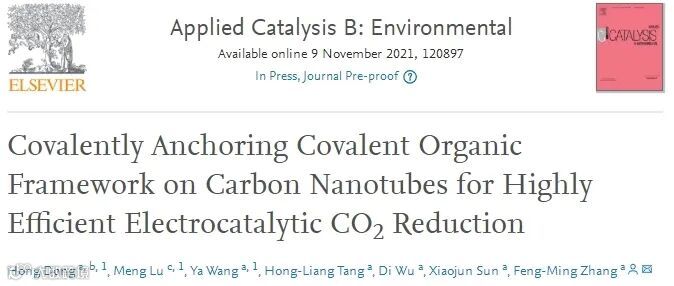

基于此，哈尔滨理工大学张凤鸣教授课题组在Applied Catalysis B: Environmental上发表了题为“Covalently Anchoring Covalent Organic Framework on Carbon Nanotubes for Highly Efficient Electrocatalytic CO2 Reduction”的研究论文(DOI: 10.1016/j.apcatb.2021.120897)。

该工作针对目前在电催化中单独COF有机框架电子传输速率较差的问题，提出通过共价修饰的策略将卟啉基COF成功锚定在CNT的表面，制备了一种MWCNT-Por-COF-M (Co, Ni, Fe, Cu)复合催化材料。

该复合材料通过COF在CNT上的原位生长，实现了COF在CNT表面的均匀生长，避免了COF的自身团聚问题，并解决了在电催化中COF电子传输速率差的问题。实验结果也显示共价连接的MWCNT-Por-COF-M都展示了提高的电催化活性对比于未共价连接的Por-COF-M。该研究为进一步构建高效电催化CO2RR的COF基复合材料提供了新的思路。

本文要点

要点一：Por-COF在CNT表面的原位生长

作者通过选用氨基功能化的CNT来实现在CNT表面原位生长Por-COF，通过控制CNT与COF的比例来实现COF在CNT表面的均匀生长。

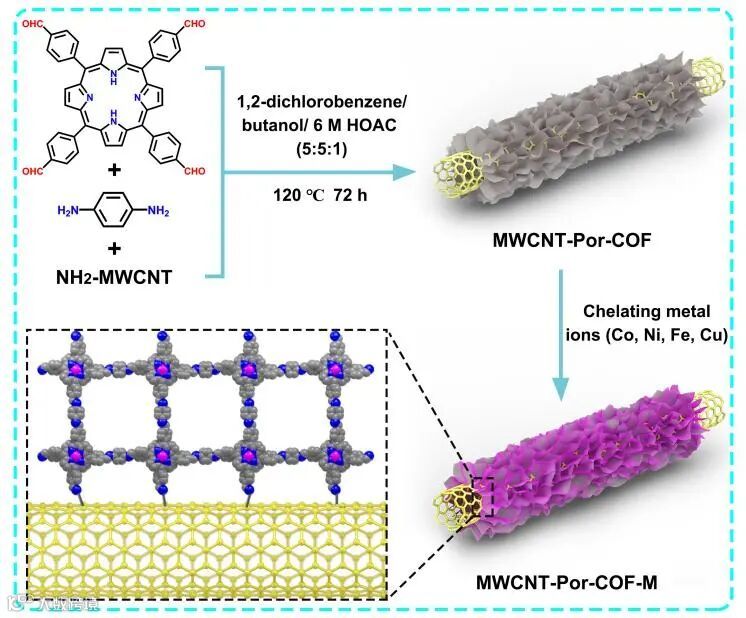

Scheme 1. Schematic diagram of synthetic process of the MWCNT-Por-COF-M (M: Co, Ni, Fe, Cu) composite materials.

要点二：CNT与Por-COF通过共价键相连接

为了证明在Por-COF与CNT上形成共价键，我们通过制备两个模型化合物Por-CHO-MWCNT-Reaction（卟啉四醛与CNT溶解热）和 Por-CHO-MWCNT-Grinding（卟啉四醛与CNT研磨）来验证，如图2所示，对比于NH2-MWCNT，IR中Por-CHO-MWCNT-Reaction和 Por-CHO-MWCNT-Grinding均出现了明显的C=N伸缩振动峰(1655 cm-1)，间接的验证了MWCNT-Por-COF-M是以共价键形式存在的。

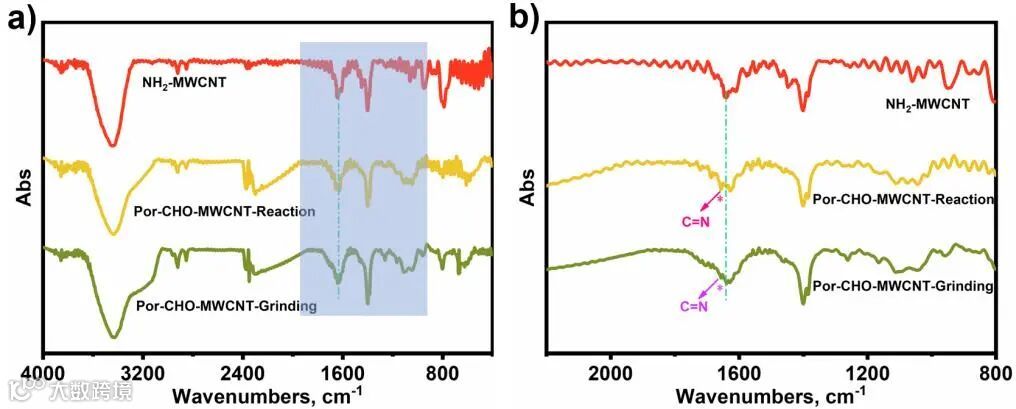

Figure 1. FT-IR spectra of NH2-MWCNT, Por-CHO-MWCNT-Reaction and Por-CHO-MWCNT-Grinding.5

要点三：MWCNT-Por-COF-M表现出提高的电催化CO2RR活性

LSV曲线显示MWCNT-Por-COF-Co显示了较低的起始电位和较大的电流密度，中性条件下电催化CO2转化结果也显示MWCNT-Por-COF-Co在−0.5 ~ −1.0 V也展示了较高的CO法拉第效率，较大的部分电流密度和TOF，明显高于MWCNT-Por-COF-Fe, Ni和未共价键修饰的Por-COF-M。

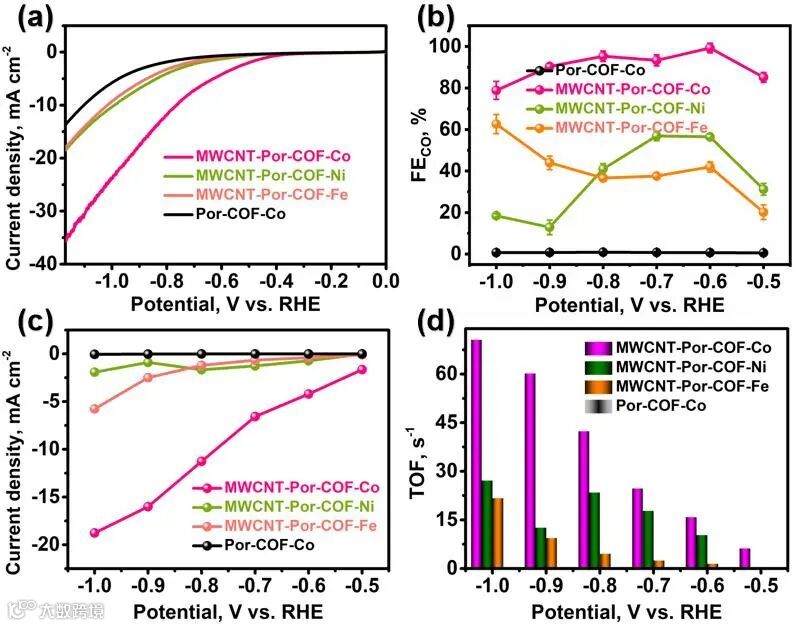

Figure 2. (a) LSV curves, (b) The FE of CO calculated potential ranges from −0.5 to −1.0 V, (c) The partial current density of CO, and (d) TOFs at different potentials for Por-COF and MWCNT-Por-COF-M (M: Co, Ni, Fe).

此外，MWCNT-Por-COF-Cu在碱性气体扩散电极体系内电催化CO2转化表现出了较高的CH4的选择性(71.2%)，高于未共价键修饰的Por-COF-Cu。

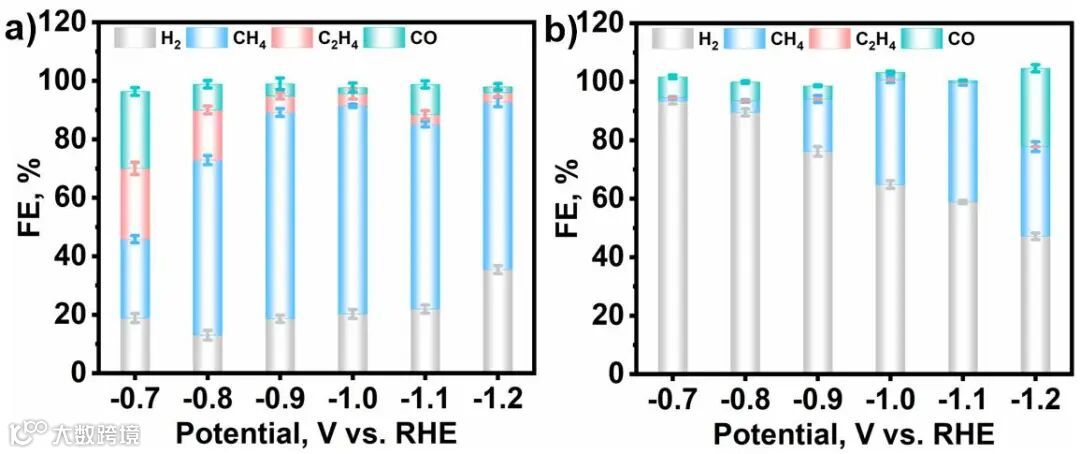

Figure 3. Electrocatalytic performance of MWCNT-Por-COF-Cu (a) and Por-COF-Cu (b) at different applied potentials (-0.7 V to -1.2 V).

要点四：不同测试体系催化机制不同

基于上述的结果表征分析，对于MWCNT-Por-COF-M (Co, Ni, Fe)，我们提出了一个可行的电催化CO2还原机理，即在电催化反应过程中NH2-MWCNT提供了一个电子传输的通道将电子源源不断的转移到Por-COF-M的金属中心，进一步金属中心吸附的CO2分子通过氢质子化，脱去水分子形成CO产物，最后CO产物脱附生成气体产物，一个完整的电催化反应完成。

而对于MWCNT-Por-COF-Cu，俄歇谱和高分辨透射测试也证明，在碱性体系下MWCNT-Por-COF-Cu中金属中心演变成铜基金属簇，进而实现CH4的高选择性生成。

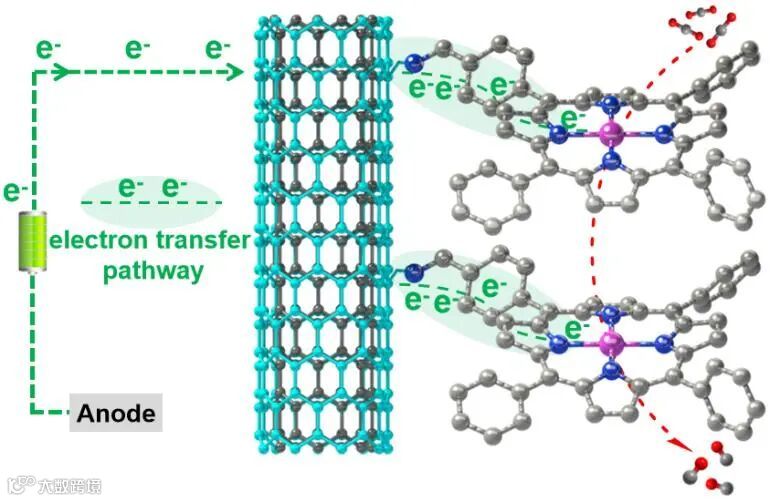

Figure 4. Proposed schematic mechanism for the electrocatalytic CO2RR on MWCNT-Por-COF-M (Co, Ni, Fe).5

总结

这项工作报道了一种通过共价键修饰策略合成MWCNT-Por-COF-M (Co, Ni, Fe, Cu)复合电催化材料。通过引入CNT实现了Por-COF高的电子传输速率进而实现了电催化活性的提升。该工作为进一步构建高效电催化CO2RR的COF基复合催化体系提供了可参照的思路。

文章链接

Dong, H.; Lu, M.; Wang, Y.; Tang, H.-L.; Wu, D.; Sun, X.; Zhang, F.-M., Covalently Anchoring Covalent Organic Framework on Carbon Nanotubes for Highly Efficient Electrocatalytic CO2 Reduction. Appl. Catal., B. 2022, 303, 120897.

https://www.sciencedirect.com/science/article/pii/S0926337321010225

第一作者介绍

董鸿博士

2020年博士毕业于哈尔滨理工大学，现为中国科学院大连化学物理研究所博士后，合作导师李灿院士。主要从事于基于功能化有机框架用于低浓度CO2捕集及转化。以第一作者身份在Appl. Catal., B (2), Chem. Eng. J. , ACS Appl. Mater. Interfaces (2), Chem. - Eur. J.等期刊上发表SCI论文9篇，EI论文1篇，其中ESI高被引论文1篇，ESI热点论文1篇。主持国家自然科学基金青年基金，中国博士后科学基金，中国科学院特别研究助理资助项目等5项。

通讯作者简介

张凤鸣博士

哈尔滨理工材料科学与化学工程学院教授、博士生导师、副院长，黑龙江省CO2资源化利用与能源催化材料重点实验室主任。主要从事晶态材料(MOFs/COFs)研究，致力于晶态材料在光/电催化水分解产氢、产氧，二氧化碳捕获和原位转化等领域的应用探索。2014年获得黑龙江大学无机化学博士学位，2015年-2017年南京师范大学博士后，合作导师: 兰亚乾。2018年-2019年美国加州大学河滨分校访问学者，合作导师：Prof. Pingyun Feng。近五年，以第一和通讯作者在J. Am. Chem. Soc.，Angew. Chem. Int. Ed.，ACS Energy Lett.，Appl. Catal. B-Environ.，J. Mater. Chem. A等高水平期刊发表SCI论文50余篇，其中ESI高被引论文4篇，申请发明专利21项（已授权11项）。主持国家自然科学基金面上项目、青年项目，省自然科学基金项目、理工英才“杰出青年”项目等科研项目10余项，担任黑龙江化学会理事，获得黑龙江省高校科技一等奖（排名第一）、哈尔滨市青年科技奖等省市级荣誉。
