木士春教授，AS观点：Ni3S2/Fe-NiPx球形魔方助力高效海水析氧反应- 大数跨境

首页

木士春教授，AS观点：Ni3S2/Fe-NiPx球形魔方助力高效海水析氧反应

科学材料站

2022-01-19

导读：该文章提出了一种新型自牺牲模板策略，成功构建了一种独特的Ni3S2/Fe-NiPx/NF球形结构魔方，该结构在海水氧化中具有出色的电化学活性和稳定性。

文章信息

Ni₃S₂/Fe-NiP_x球形魔方助力工业级高效海水析氧反应

第一作者：罗旭

通讯作者：木士春*

单位：武汉理工大学

研究背景

鉴于海水的丰富性以及将海水电解与可持续发电技术相结合的巨大优势，大力发展海水电解制氢具有重大意义。OER作为限制电解水效率的最主要半反应无疑也是海水电解发展的主要瓶颈。相对于纯水电解，海水电解对OER催化剂有着更高的要求。

因此，合理设计高活性的阳极OER 电催化剂、有效实现海水电解中的高选择性析氧并避免碱性条件下次氯酸盐的形成及其他杂质沉淀物的腐蚀成为了海水电解发展的主要挑战。

文章简介

基于此，来自武汉理工大学的木士春教授团队在国际知名期刊Advanced Science 上发表题为“Spherical Ni3S2/Fe-NiPx Magic Cube with Ultrahigh Water/Seawater Oxidation Efficiency”的研究文章。

该文章提出了一种新型自牺牲模板策略，成功构建了一种独特的Ni₃S₂/Fe-NiP_x/NF球形结构魔方，该结构在海水氧化中具有出色的电化学活性和稳定性。

碱性水电解左右滑动查看更多

本文要点

要点一：构筑Ni₃S₂/Fe-NiP_x/NF球形魔方

采用新颖的自牺牲模板策略，通过界面氧化还原反应实现NiFe基普鲁士蓝类似物（NiFe PBA）在Ni₃S₂上的原位生长。由于Ni₃S₂纳米片的形态优势，Ni₃S₂@NiFe PBA复合材料呈现了由纳米立方体组成的独特的球形魔方结构，即使经磷化处理后衍生为Ni₃S₂/Fe-NiP_x异质结构，其球形魔方结构仍得以保持。

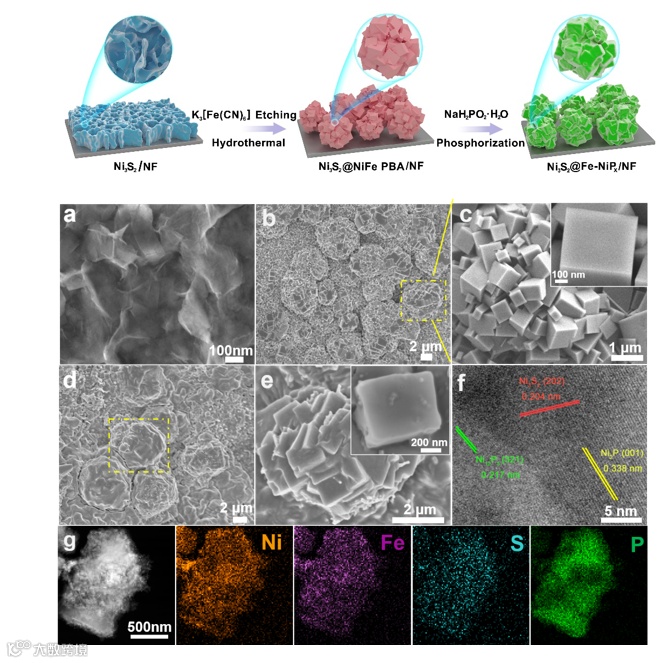

图1. Ni₃S₂/Fe-NiP_x球形结构魔方预催化剂的合成与表征

要点二：Ni₃S₂/Fe-NiP_x球形魔方出色的OER催化活性和稳定性

结构独特的Ni₃S₂/Fe-NiP_x在碱性介质中具有超高的OER活性和稳定性，其在碱性条件下驱动500和1000 mA cm^-2的高电流密度仅需270 和291mV的超低过电位，甚至在碱性海水中达到500和1000 mA cm^-2的电流密度也仅需336和351 mV过电位，且同时保持了长达225小时的稳定性。

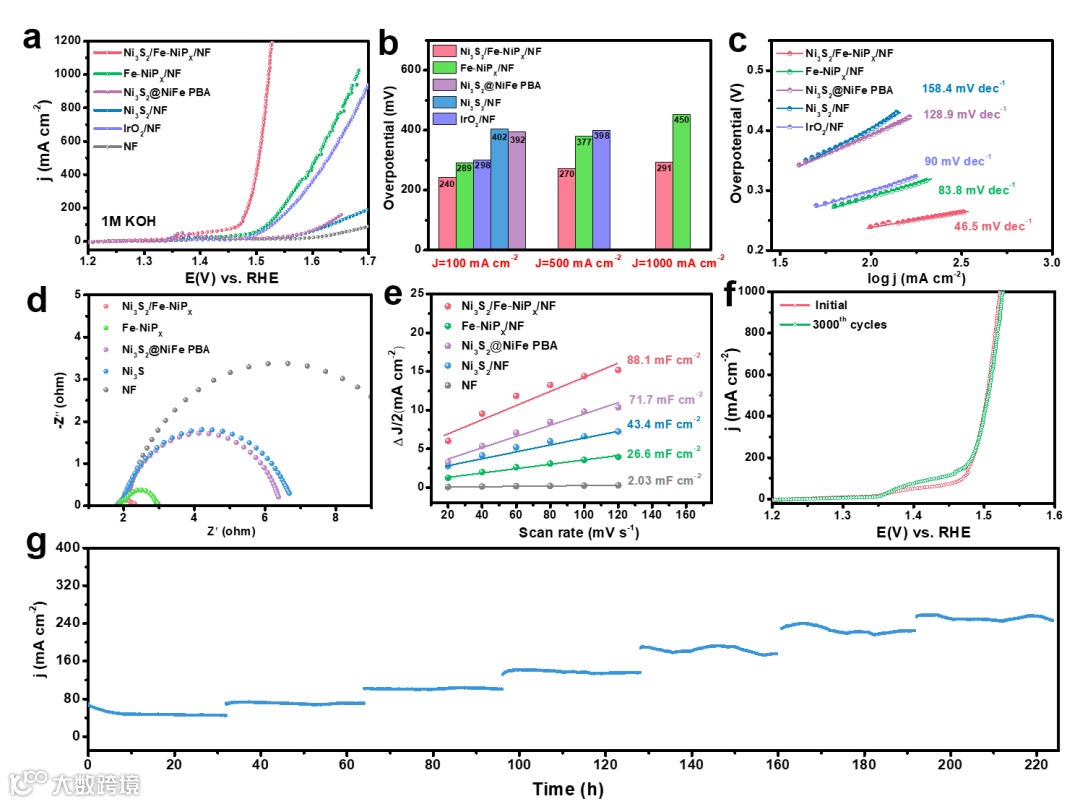

图2. Ni₃S₂/Fe-NiP_x/NF预催化剂在碱性介质中的OER性能

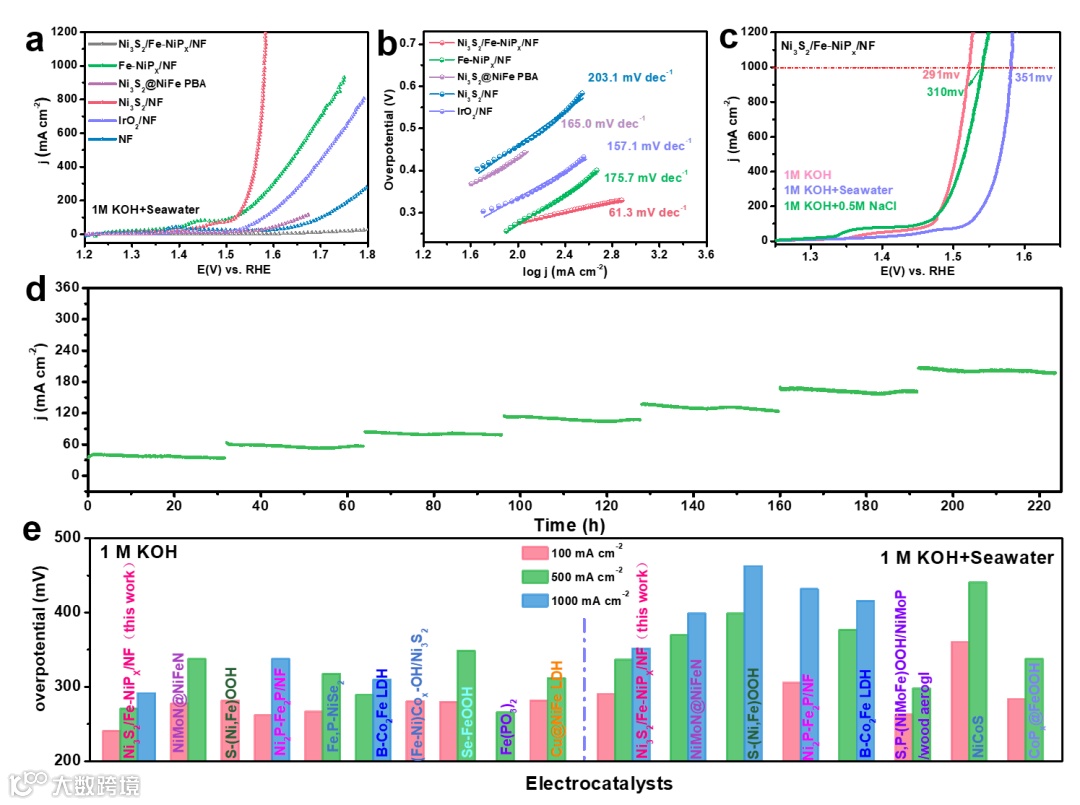

图3. Ni₃S₂/Fe-NiP_x/NF预催化剂在碱性海水中的OER性能

要点三：Ni₃S₂/Fe-NiP_x球形魔方在碱性和碱性海水中的OER重构

一系列表征结果证实，OER电催化过程中表面P和部分S元素的浸出触发了Ni(OH)₂/Ni(Fe)OOH活性物质在OER电催化过程的原位形成。其中，碱性海水中的重构现象与1M KOH相一致。

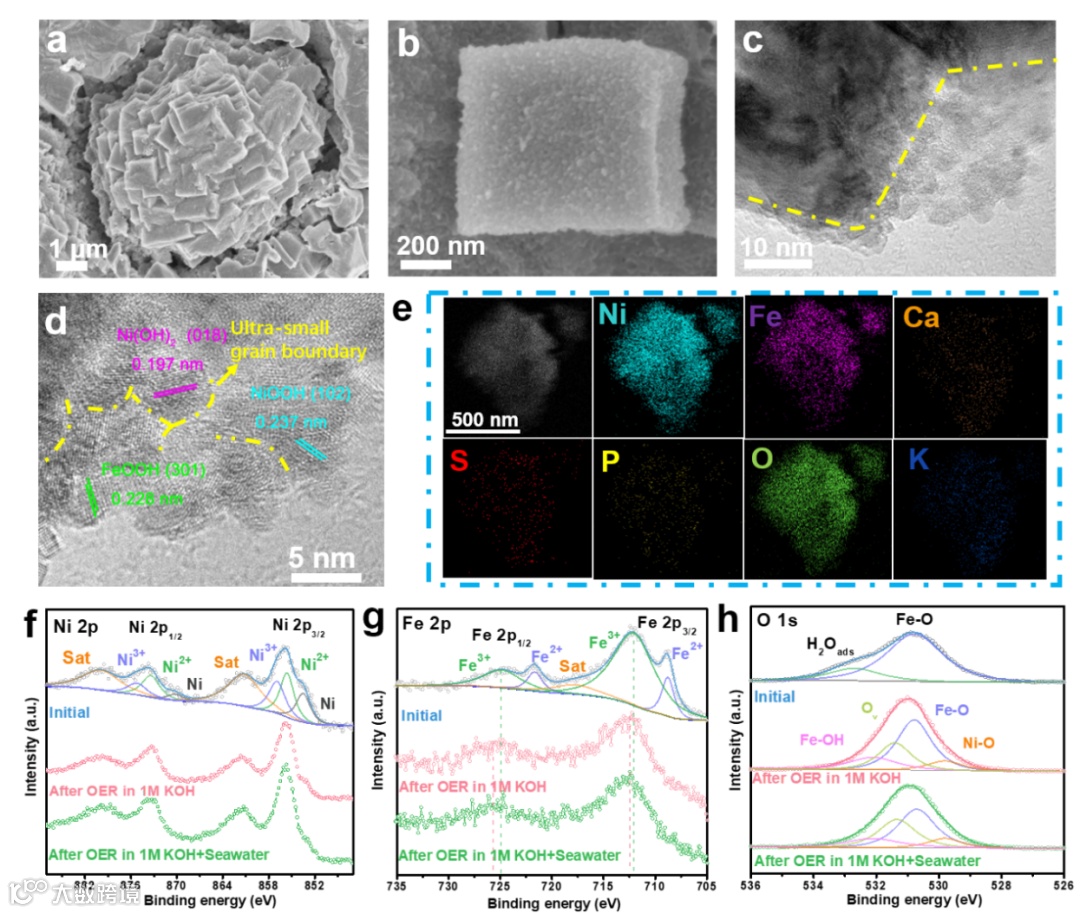

图4. Ni₃S₂/Fe-NiP_x/NF在1M KOH电解液中进行 OER 测试后的 (a, b) FESEM 图像；(c, d)不同放大倍率下的HRTEM 图像。(e) Ni₃S₂/Fe-NiP_x/NF在碱性天然海水中进行 OER 测试后的 STEM 图像和相应的元素分布图。OER 测试前后 Ni₃S₂/Fe-NiP_x/NF的 (f) Ni 2p、(g) Fe 2p 和 (h) O1s 的高分辨率 XPS图谱。

要点四：密度泛函理论（DFT）计算分析OER活性的起源

DFT计算结果证实，Fe-Ni₂P和Fe-Ni₁₂P₅与相应重构物种（FeOOH或NiOOH）的耦合有效调节了OER活性中间产物的吸附自由能，从而降低反应能垒。其中，Fe-Ni₂P/FeOOH重构体系作为OER活性中心贡献了大部分的OER活性。

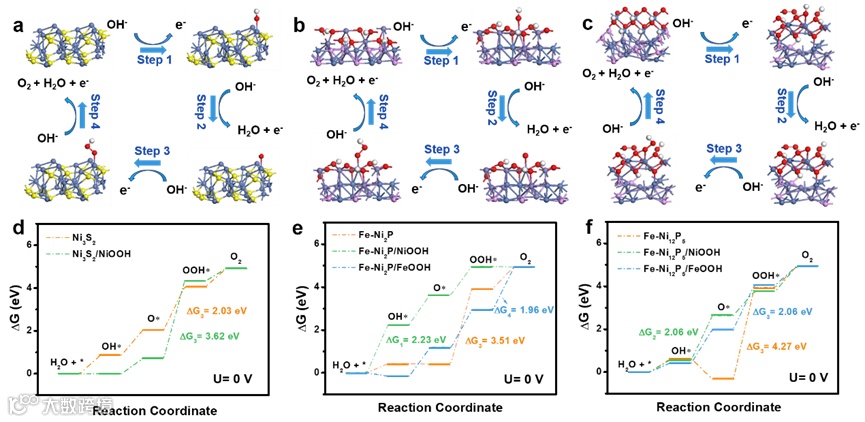

图5. 不同重构体系的OER动力学研究

文章链接

Spherical Ni₃S₂/Fe-NiP_x Magic Cube with Ultrahigh Water/Seawater Oxidation Efficiency.

https://doi.org/10.1002/advs.202104846

通讯作者简介

木士春教授

武汉理工大学学科首席教授，博士生导师。主要从事质子交换膜燃料电池关键材料与核心器件、电化学产氢、锂离子电池材料和碳纳米材料等研究工作。目前，作为第一作者及通讯作者已在Nat. Commun.、Adv. Mater.、J. Am. Chem. Soc.、Angew. Chem. Int. Ed.、Energy Environ. Sci.、Adv. Energy Mater.、Adv. Funct. Mater.、Adv. Sci.、ACS Nano.、ACS Catal.、ACS Energy Lett.、Nano Energy等国内外期刊上发表250余篇SCI学术论文，申请国家发明专利近102件，其中授权84件。
