曹荣研究员、李红芳研究员，ACB文章：铜基纳米反应器的形貌及活性位点组成对串联电催化CO2还原的影响

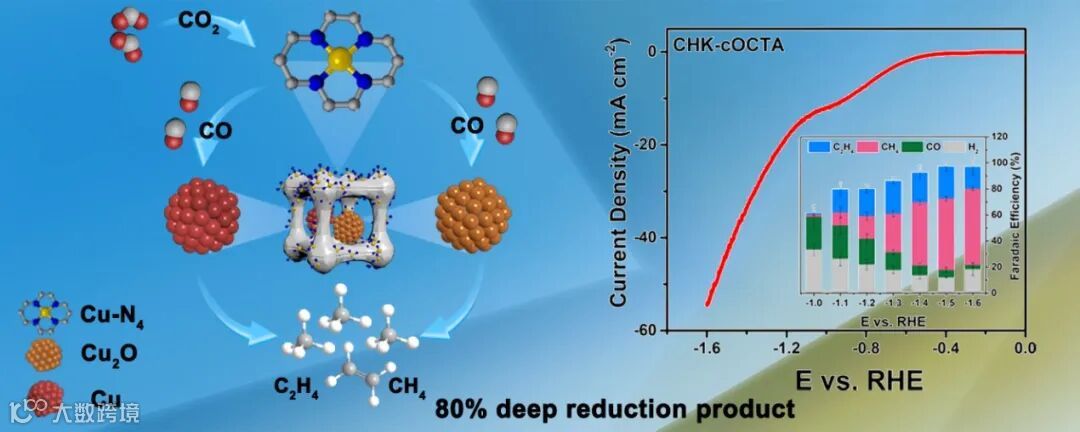

铜基纳米反应器的形貌及活性位点组成对串联电催化CO2还原的影响

第一作者：熊晚枫

通讯作者：李红芳*，曹荣*

单位：中国科学院福建物质结构研究所

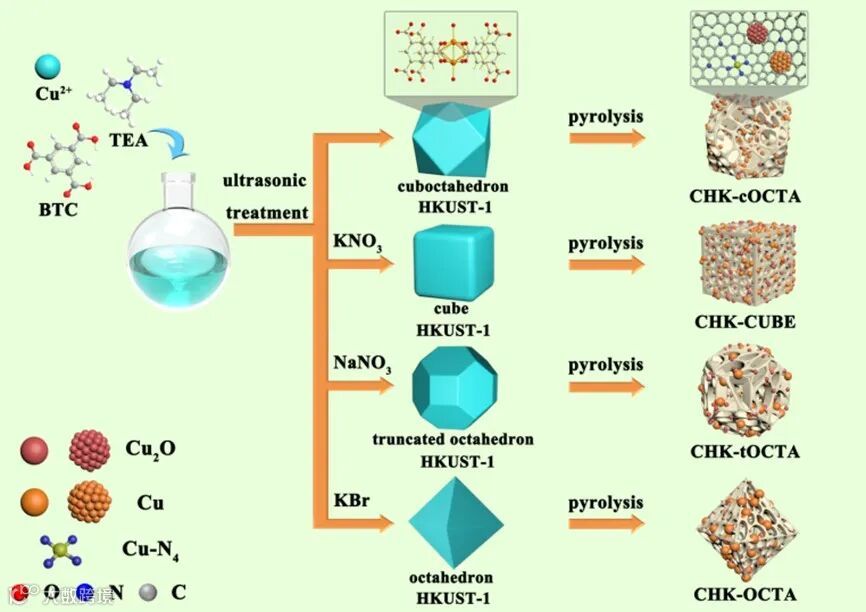

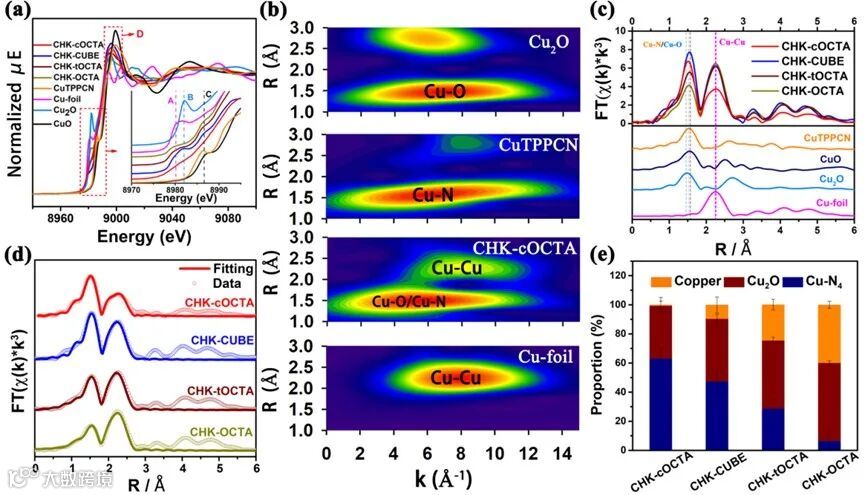

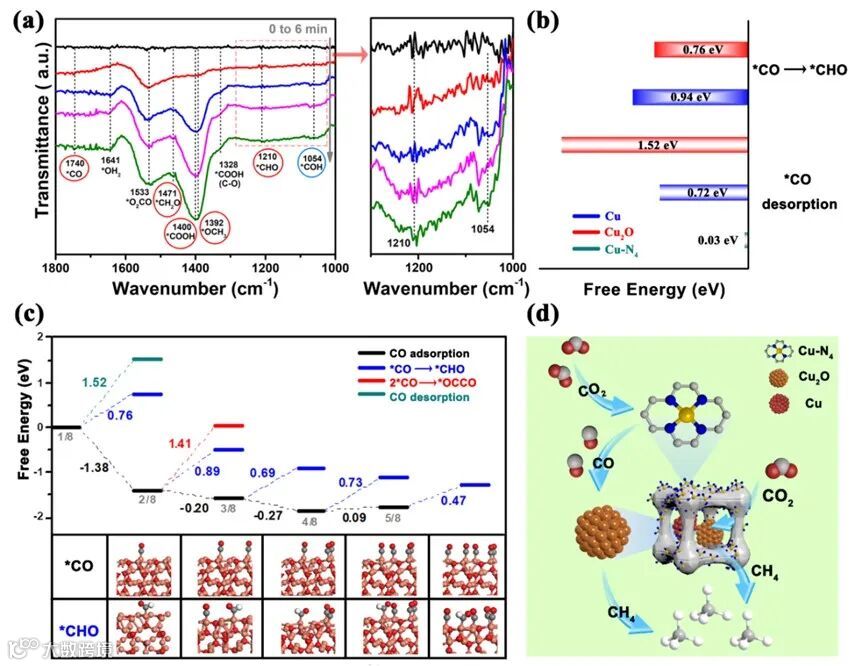

以金属有机框架材料 (MOFs) 为前驱体制备的衍生催化材料由于多组分活性位点的协同作用，通常表现出优异的催化性能。在电催化CO₂还原反应中，多组分位点的协同催化，将更有利于实现CO₂还原为深度加氢还原产物（CH₄，C₂H₄等）。但如何实现对多价态纳米颗粒、金属团簇和单原子位点等在内的各组分进行系统的表征，及明确各活性组分在电催化CO₂还原反应协同催化的机理，仍缺乏深入的研究。

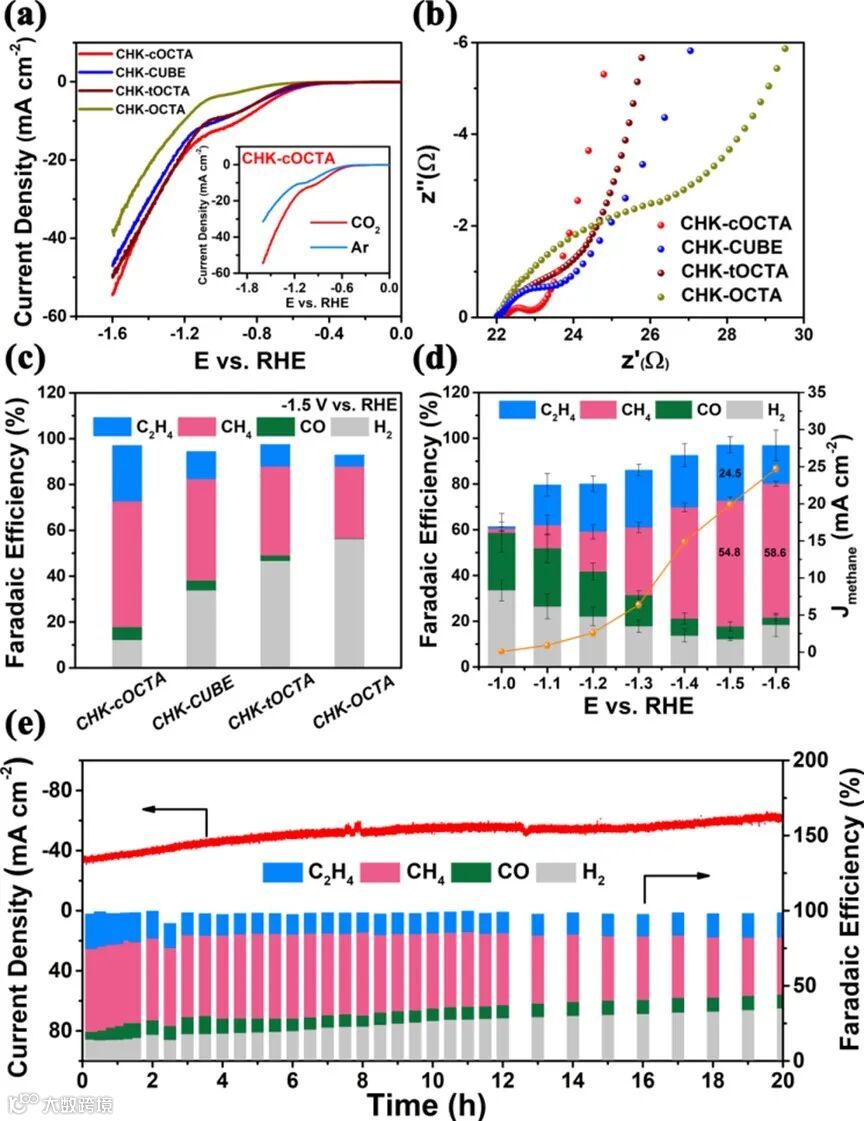

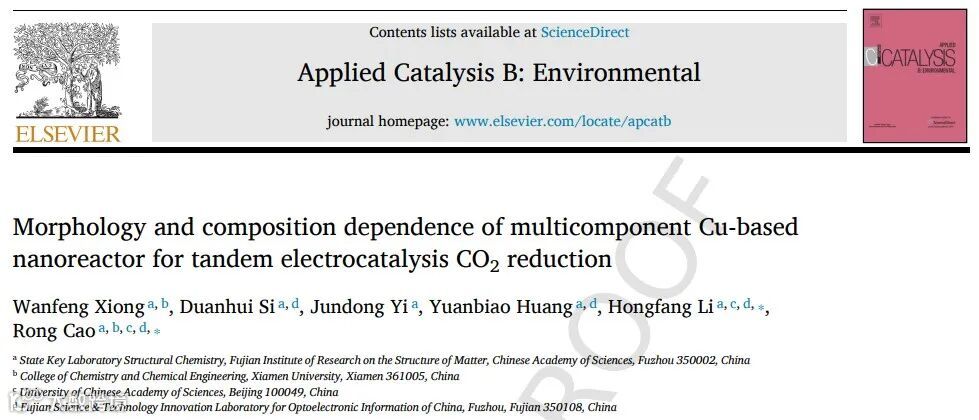

Morphology and Composition Dependence of Multicomponent Cu-based Nanoreactor for Tandem Electrocatalysis CO₂ Reduction

https://doi.org/10.1016/j.apcatb.2022.121498

曹荣 研究员

曹荣研究员现任中国科学院福建物质结构研究所所长，长期从事分子基多孔材料的结构化学研究，针对“功能导向合成及提高稳定性”两个关键科学问题，利用结构设计思想，建立了功能导向分子基多孔材料的系统合成方法、提出了解决材料稳定性瓶颈问题的普适策略；开辟了分子基多孔与纳米复合材料的催化研究新方向、创制了系列具有重要应用前景的高性能催化剂；发展了分子基多孔材料薄膜、拓展了其在微电子及智能显示领域的功能应用。他的研究推动了分子基多孔材料的结构设计、可控制备和功能应用研究领域的发展。以第一完成人获2018年福建省自然科学奖一等奖一项，以第三完成人获2002年国家自然科学科学奖二等奖一项、2001年中国科学院自然科学奖一等奖一项，以第二完成人获2000年中国科学院自然科学奖二等奖一项。以通讯（含共同）或第一作者在Natl. Sci. Rev.、CCS Chem.、J. Am. Chem. Soc.、Angew. Chem.、Nat. Commun.等国内外学术期刊发表论文360余篇，获授权发明专利27件。2014至2020年连续入选爱思唯尔（Elsevier）中国高被引科学家。担任美国化学会Crystal Growth & Design和《化学进展》副主编以及多种国内外学术期刊的编委或顾问编委。

李红芳 研究员

李红芳研究员于2011年在中国科学院福建物质结构研究所获得无机化学博士学位。多年来主要从事多孔碳和MOFs复合材料的研究工作，在Natl. Sci. Rev., Appl. Catal. B, Small，SmartMat.，Chem. Commun., J. Colloid Interface, Sci Catal. Sci. Technol., Chem. Eur. J.，Inorg. Chem.等杂志发表20多篇学术论文。主持两项国家科学基金面上项目，并且作为主要科研骨干参与国家自然科学基金重点项目、国家重点基础研究发展计划（973计划）、中科院前沿科学重点项目等多项省部级以上科研项目。

熊晚枫 在读博士

熊晚枫，在读博士，中国科学院福建物质结构研究所与厦门大学联合培养，导师为曹荣研究员。研究方向为电催化氧还原与二氧化碳还原。目前在Natl. Sci. Rev., Appl. Catal. B, Small等期刊上以第一作者身份发表文章数篇。

曹荣课题组成立于2002年，是结构化学国家重点实验室创新课题组之一，主要开展分子基材料（MOF，COF，HOF等）催化工作，目前有研究员5名、助理研究员2名，博士后1名，研究生60人左右。

课题组首页：

http://www.fjirsm.cas.cn/caorong/

欢迎勤奋好学硕士、博士和博士后加入
