南方科技大学陈洪/段乐乐 Nano Letters：Bi2O3/BiO2纳米异质结用于高效电催化CO2还原制甲酸

科学材料站

2022-02-11

导读：本文通过除铝的缺陷结构工程策略，实现了一步法构筑一种新型氧化铋纳米异质结，并发现该异质结在较宽的电压范围内高效催化二氧化碳还原产甲酸。

文章信息

Bi₂O₃/BiO₂纳米异质结用于高效电催化CO₂还原制甲酸

第一作者：冯雪真，邹海远，郑仁基

通讯作者：段乐乐*，陈洪*

单位：南方科技大学

研究背景

碳中和是当前全球人类社会面临的最严峻的环境问题，也是我国未来30年，需要大力攻关的方向。基于资源利用化策略，电催化CO₂还原（ECO₂RR）产碳氢燃料，是解决自然环境中二氧化碳过量排放以及能源短缺问题，实现碳达峰、碳中和战略目标的重要途径。

目前可实现的ECO₂RR产物中，甲酸或CO是在经济上最可行，效率上最有望实现工业化的产品。基于现有的研究，Bi基化合物电催化剂在高选择性产甲酸上展现出了极大的优越性。但对于大多数Bi基电催化剂，从技术经济角度来看，催化效率和选择性仍不足以满足工业化ECO₂RR的要求。在这种情况下，研发创新高效的新型Bi基电催化剂十分有必要。

异质结构工程是通过耦合功能迥异的异质结构，构筑异质界面以实现协同催化效应，如调节电子转移、几何结构和优化界面配位环境，在各种催化过程中充当控制反应途径和提升催化性能的有力手段。因此，构筑新型Bi基异质结构催化剂对于实现高效ECO₂RR产甲酸，助力碳中和问题，具有重大的研究意义。

文章简介

基于此，南方科技大学环境科学与工程学院的陈洪副教授联合化学系的段乐乐副教授，在国际知名期刊Nano Letters上发表题为“Bi₂O₃/BiO₂ Nanoheterojunction for Highly Efficient Electrocatalytic CO₂ Reduction to Formate”的文章。

通过除铝的缺陷结构工程策略，实现了一步法构筑一种新型氧化铋纳米异质结，并发现该异质结在较宽的电压范围内高效催化二氧化碳还原产甲酸。同时，通过耦合原位X射线衍射（XRD）和拉曼光谱，揭示了持续电催化还原过程中，异质结电催化剂结构及其活性催化位点的动态演化，为合理设计高效的ECO₂RR异质结电催化剂，助力碳中和的国家战略，提供了新的设计思路和技术支撑。

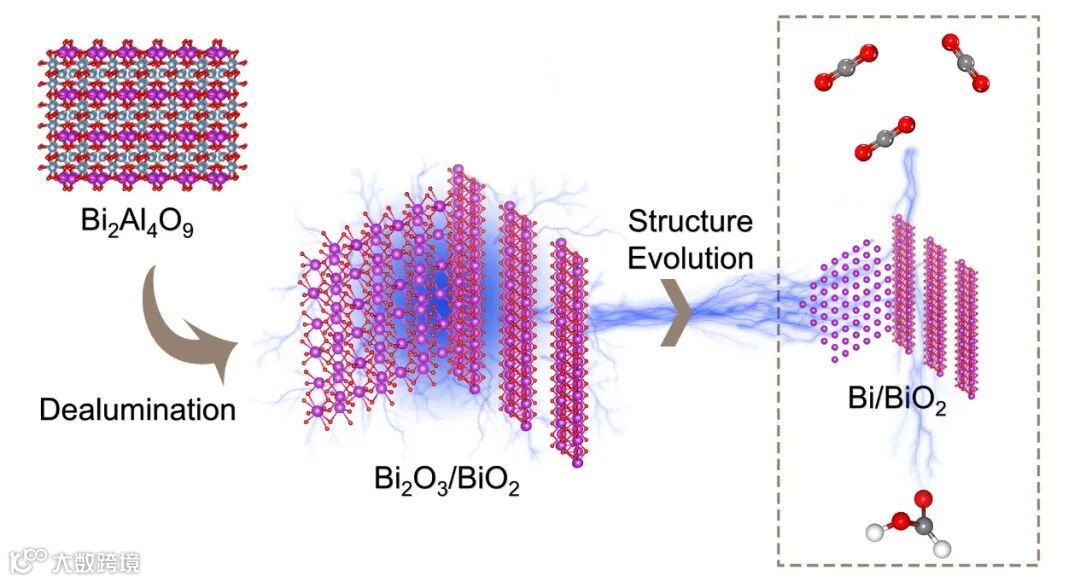

图1. Bi₂O₃/BiO₂合成示意图以及ECO₂RR产甲酸过程中转化为Bi/BiO₂。

二氧化碳电解左右滑动查看更多

本文要点

要点一：新型铋基异质结电催化剂Bi₂O₃/BiO₂合成

本文基于除铝缺陷结构工程策略，开发了一种由块体材料出发，通过熔融碱辅助，一步法构筑新型Bi基异质结电催化剂 Bi₂O₃/BiO₂的路径。采用AI−O和Bi−O层交错堆叠而成的层状块体材料Bi₂Al₄O₉为前驱体，在熔融碱作用下，AI−O被羟基进攻溶出，稳定的Bi−O框架得以重组形成Bi₂O₃/BiO₂异质结。

异质结的XRD表征和高角环形暗场扫描透射电子显微镜成像（HAADF-STEM）呈现了明显的两种氧化铋相的XRD特征衍射峰以及不同的片状和带状形貌，其中一种为单斜Bi₂O₃相（ICSD#168567，a=5.8486Å、b=8.1661Å、c=7.5097Å和β=113°），另一种为新结构BiO2（P21/m，a=11.6212Å，b=3.4067Å，c=7.3247Å和β=99.9889°）。

要点二：Bi₂O₃/BiO₂的ECO₂RR产甲酸性能

将新型铋基异质结电催化剂Bi₂O₃/BiO₂用于ECO₂RR反应，展现出了比前驱体Bi₂Al₄O₉以及单质Bi更优异的ECO₂RR性能，如较高的产甲酸的选择性以及较弱的产氢副反应，在较宽的电压范围内(−0.9至−1.3 V vs. RHE）实现了大于95%高选择性产甲酸和最佳电流密度−111.42毫安/厘米2。

要点三：Bi₂O₃/BiO₂在ECO₂RR过程中的结构演变

对于Bi基化合物电催化剂，人们普遍认为在ECO₂RR过程中它们将被还原为金属Bi，发挥活性中心的作用。但是，鲜少有工作关注Bi基异质结构催化剂在进行还原过程中的结构动态演变以及结构演化对催化剂的动态活性的影响。

文中通过耦合原位XRD和拉曼光谱，证明了Bi₂O₃/BiO₂异质结构中的Bi₂O₃会优先被还原为金属Bi，而BiO₂保持稳定，原位形成新的Bi/BiO₂异质结来进行ECO₂RR反应，这个现象在前期的研究从未有人报道过。

而原位红外测试以及DFT计算说明了Bi/BiO₂异质结的形成使得其中活性中心Bi上的电子趋向于转移至BiO₂，表现了增强的CO₂和*OCHO中间体的吸附性能，从而展现出了在较宽的电压范围内(−0.9至−1.3 V vs.RHE）高选择性产甲酸的性能。

图文简介

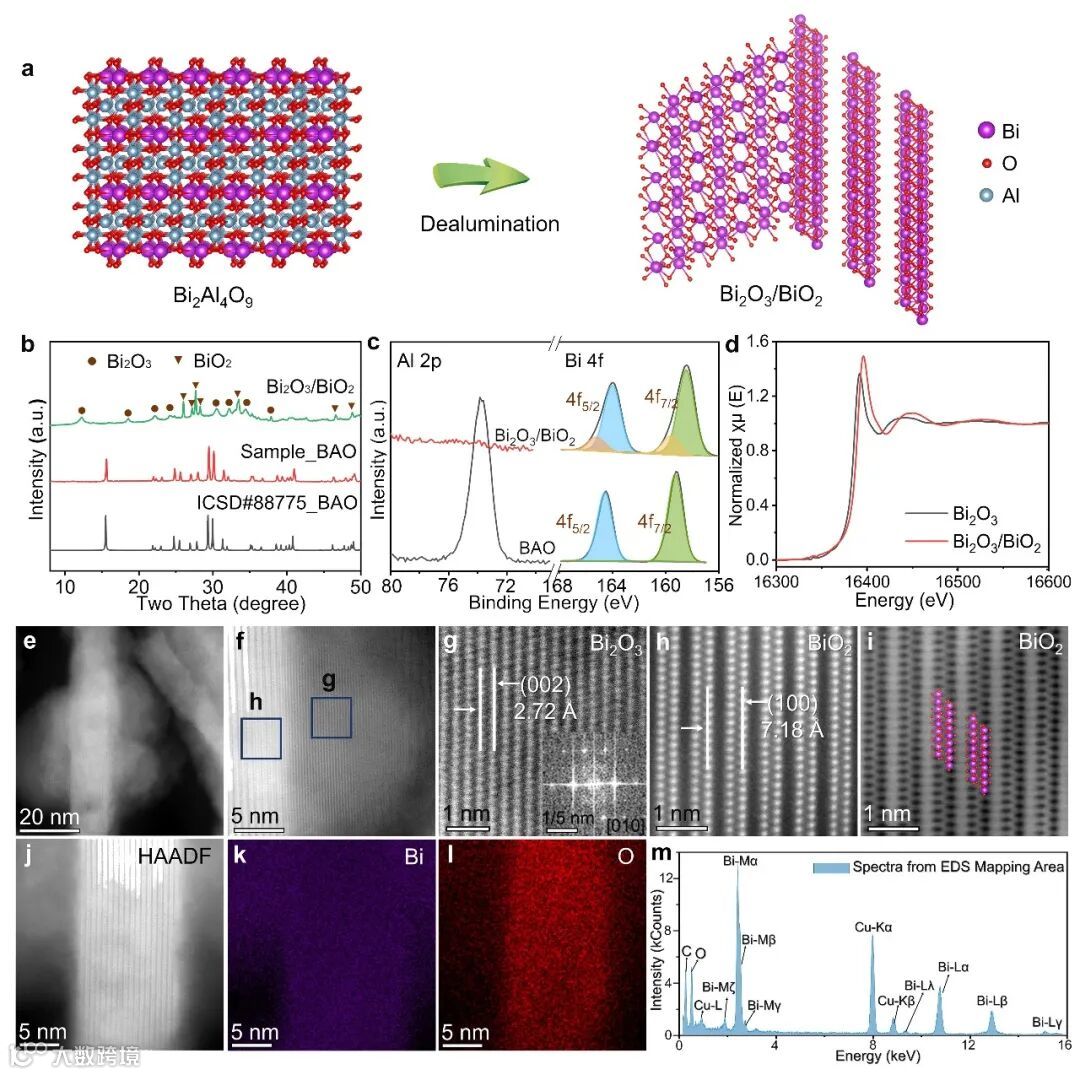

图2. Bi₂O₃/BiO₂异质结结构表征。(a)合成示意图。(b) XRD谱图。(c) Bi₂Al₄O₉和Bi₂O₃/BiO₂的Al 2p和Bi 4f XPS光谱。(d) Bi L1边XANES光谱。(e)HAADF-STEM图像。(f−i) Bi₂O₃/BiO₂异质结的界面结构。(j−m) Bi、O的EDS元素映射图及其对应的能量色散谱。

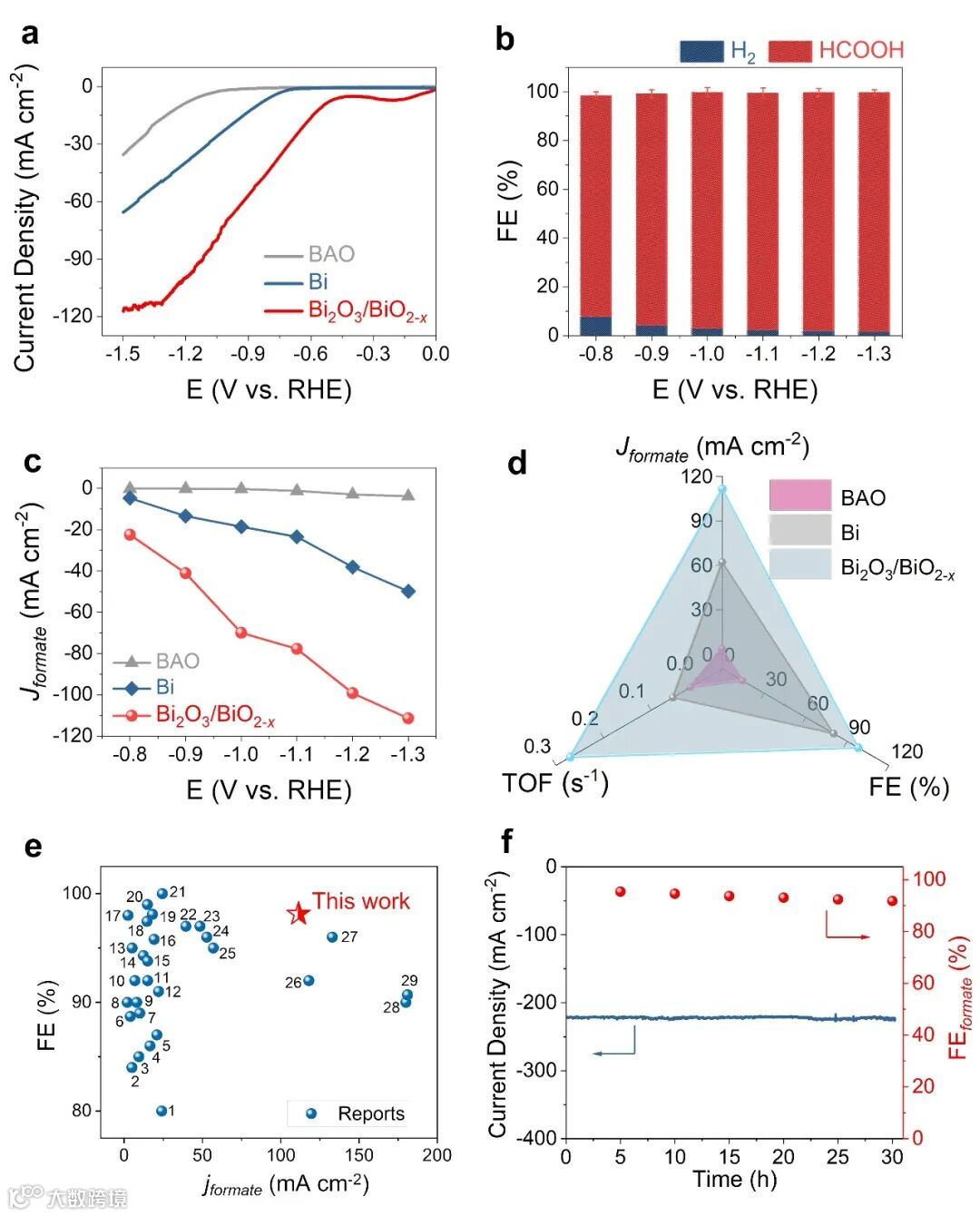

图3. Bi₂O₃/BiO₂、Bi₂Al₄O₉和Bi的ECO₂RR性能。(a) 线性扫描伏安曲线。(b) Bi₂O₃/BiO₂在不同电位下对应的法拉第效率。(c)在不同电位下ECO₂RR产甲酸的电流密度。(d) 在−1.3 V vs RHE电位下，周转频率、法拉第效率以及电流密度对比。(e) 法拉第效率对比。(f) Bi₂O₃/BiO₂在MEA电解槽中以及全电池电压−3.7 V下的ECO₂RR稳定性。

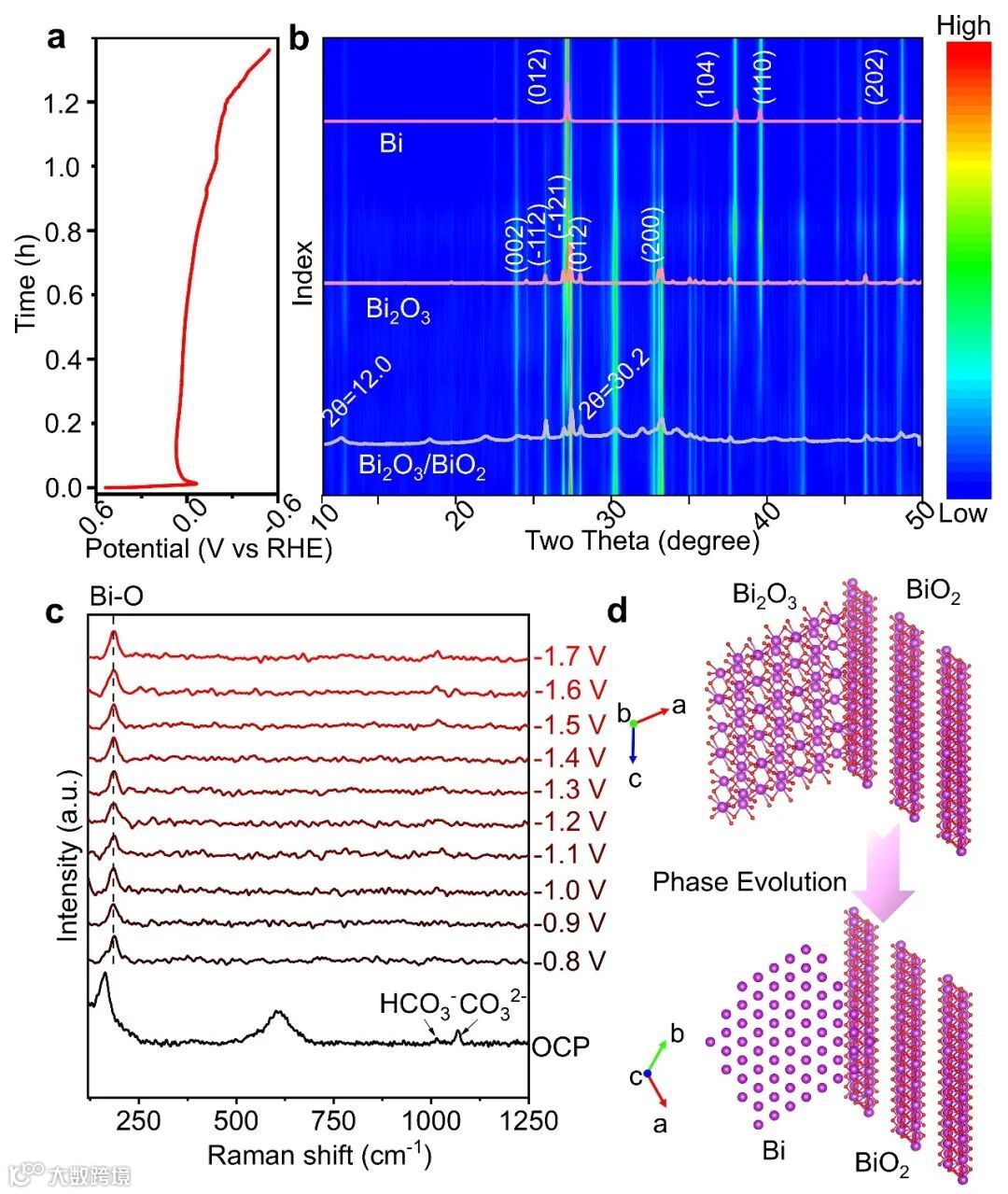

图4. ECO₂RR过程中Bi₂O₃/BiO₂异质结的原位表征。(a-b)充电电流-电压曲线和原位XRD谱图。(c)原位拉曼光谱。(d) ECO₂RR过程中Bi₂O₃/BiO₂转化为Bi/BiO₂。

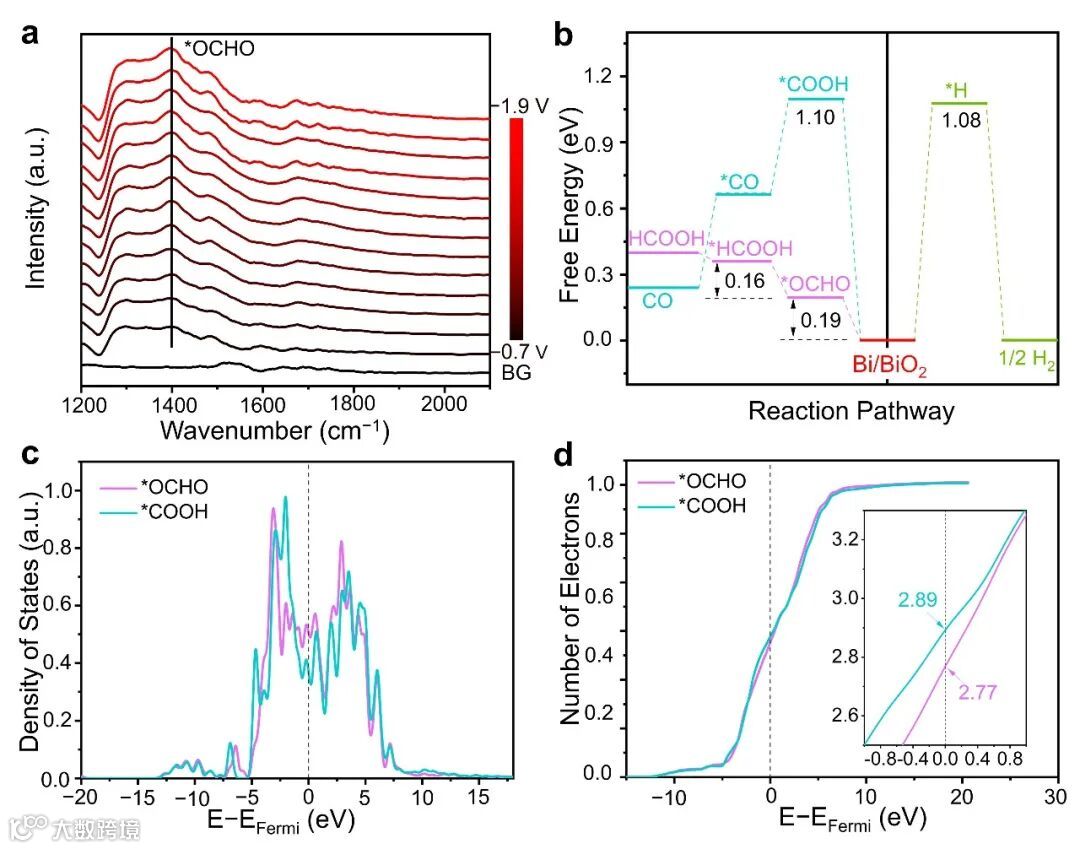

图5. Bi/BiO₂异质结在ECO₂RR过程中的红外光谱表征以及DFT计算。(a) 红外光谱图。(b) Bi/BiO₂上HCOOH、CO和H₂生成的自由能图。(c) *OCHO和*COOH吸附时的Bi p轨道的态密度图。(d) Bi原子吸附*OCHO和*COOH后p轨道上相应的电子数。

文章链接

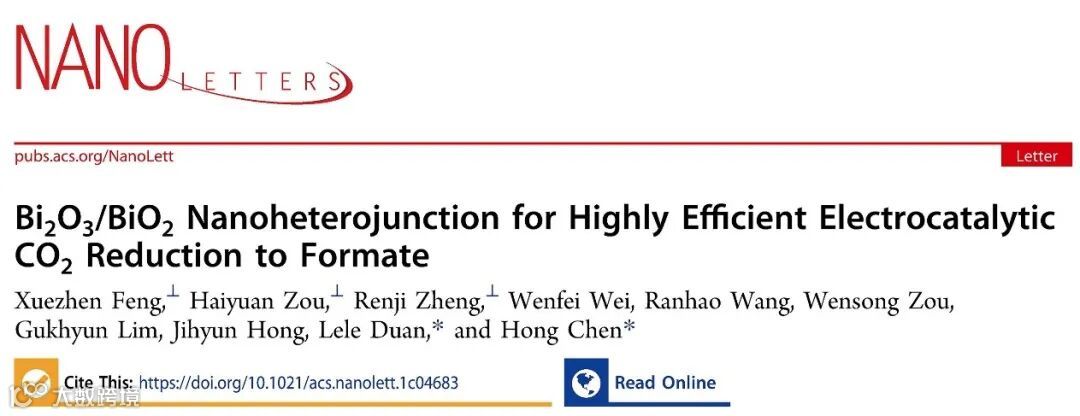

Bi₂O₃/BiO₂ Nanoheterojunction for Highly Efficient Electrocatalytic CO₂ Reduction to Formate

https://doi.org/10.1021/acs.nanolett.1c04683
