清华曲良体教授、北理张志攀教授和靳绪庭博士，AFM：在宽温度范围内具有超高能量密度的纯水系平面微型超级电容器

在宽温度范围内具有超高能量密度的纯水系平面微型超级电容器

第一作者：宋丽

通讯作者：曲良体*，张志攀*，靳绪庭*

单位：清华大学，北京理工大学

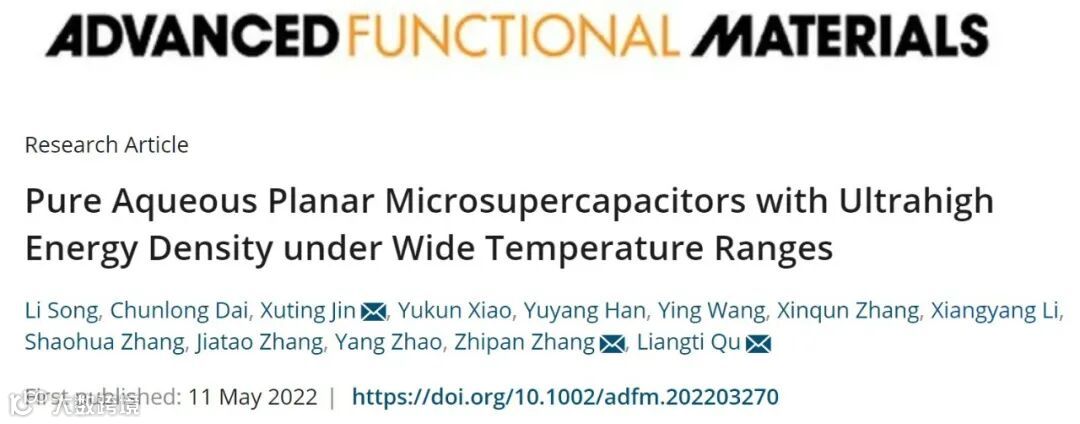

基于此，来自清华大学的曲良体教授与北京理工大学的张志攀教授和靳绪庭博士合作，在国际知名期刊Advanced Functional Materials上发表题为“Pure Aqueous Planar Microsupercapacitors with Ultrahigh Energy Density under Wide Temperature Ranges”的研究性论文。

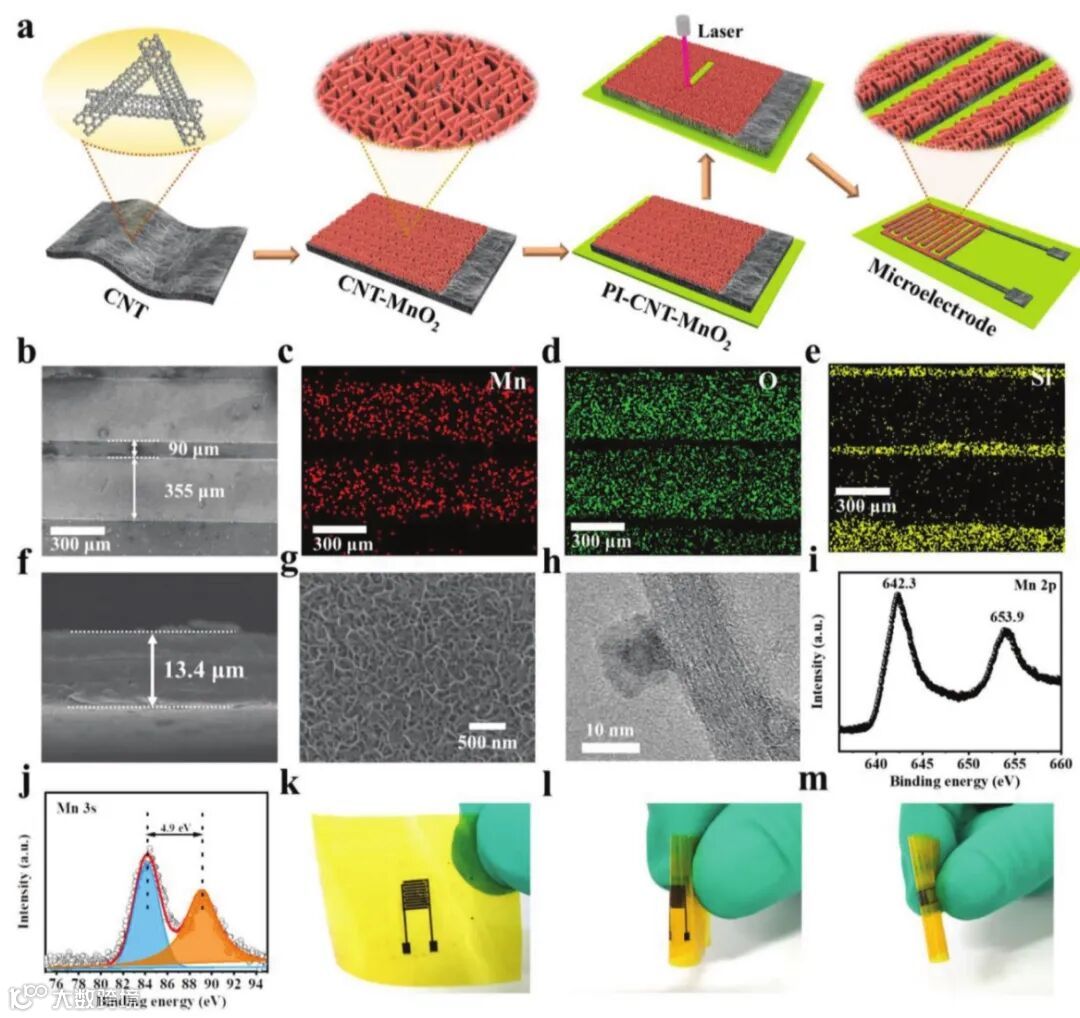

图 1a 示意性地显示了制造具有高导电性和电容的柔性平面微电极的过程。所选的碳纳米管薄膜表现出良好的柔韧性、强韧性和高电子电导率（图 S1，支持信息），适合电沉积作为集流体。然后通过在高导电性碳纳米管薄膜上电沉积二氧化锰很容易获得碳纳米管/二氧化锰 复合薄膜（图 1a）。

随后，借助激光直写技术，将附着在聚酰亚胺胶带上的碳纳米管/二氧化锰复合薄膜在几秒钟内加工成平面叉指式微电极（图 1a）。值得注意的是，聚酰亚胺胶带具有优异的柔韧性、良好的绝缘性能（避免微电极短路）、出色的耐热能力（可有效防止激光加工过程中的基板损坏）、良好的附着力以及在宽温度范围内的强韧性，可以很好地规避微电极在变形过程中的结构被破坏。

在图 1b-e 中，扫描电子显微镜 (SEM) 和相应的微Mapping显示微电极均匀且交替地集成在一起（图 1b-e）。值得注意的是，Si 元素来自 聚酰亚胺胶带未覆盖表面的硅胶（图 1e），因此可以清楚地呈现微电极之间的间隙。如图 1b、f 所示，电极叉指的宽度为 ~355 μm，而指间的间隙和微电极的厚度分别为 ~90 μm 和 ~13.4 μm。在图 1g 中，发现互连的二氧化锰纳米片几乎垂直生长在碳纳米管表面，这为电子的快速传输和电解质离子的扩散提供了有利的途径。同时，碳纳米管/二氧化锰薄膜的透射电子显微镜图像也表明，二氧化锰牢固地沉积在碳纳米管薄膜表面（图 1h）。

此外，分别在 653.9 和 642.3 eV 观察到 Mn 2p_1/2 和 Mn 2p_3/2 的 X 射线光电子能谱 (XPS) 峰（图 1i），类似于纳米结构 MnO₂ 材料的报道值。此外，在 Mn 3s 光谱中，4.9 e 的能量分离表明 Mn⁴⁺ 是主要的价态（图 1j），这与碳纳米管/二氧化锰薄膜的XRD和能谱结果一致（图 S2，支持信息）。

正如预期的那样，由于碳纳米管/二氧化锰薄膜薄膜和聚酰亚胺胶带具有出色的机械性能，加工后的微电极仍然表现出优异的柔韧性，并且可以任意弯曲而不会造成结构损坏（图 1k-m）。

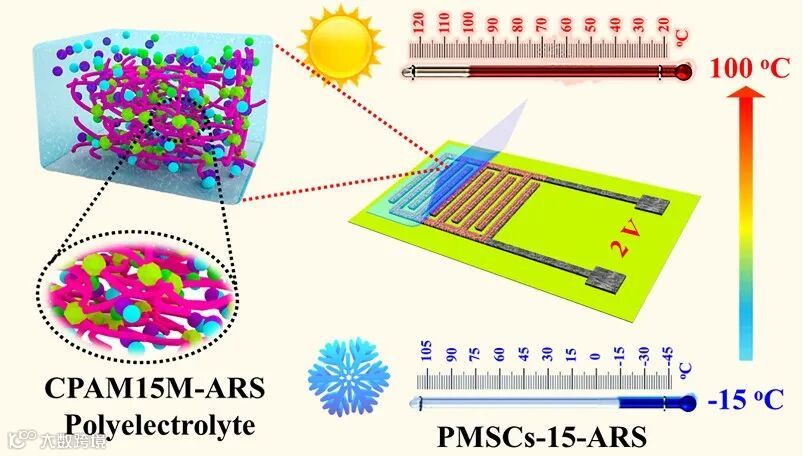

如图2a所示，将冻干的多孔聚丙烯酰胺凝胶浸入不同浓度的LiTFSI/ARS水系电解质中，合成了一系列含有茜素红S氧化还原添加剂的凝胶CPAM聚电解质（记作CPAM-ARS电解质），以构建可以适应-30°C 至 100°C 的宽温度范围内的高性能 PMSC。

详细来说，CPAM21M-ARS、CPAM15M-ARS、CPAM5M-ARS、CPAM2M-ARS 聚电解质是通过简单地将冷冻干燥的多孔 CPAM 凝胶分别浸泡在 21 m LiTFSI/0.11 m ARS、15 m LiTFSI/0.11 m ARS、5 m LiTFSI/0.11 m ARS 和 2 m LiTFSI/ 0.11 m ARS。值得注意的是，与没有孔结构的烘干 CPAM 凝胶不同，冻干 CPAM 凝胶的表面和内部显示出显着的多孔结构（图 S3，支持信息），有利于溶剂分子和盐离子的进入。

此外，选择 60°C 的温度来降低 LiTFSI/ARS 水溶液的粘度，这可以加速溶剂分子和离子扩散到多孔PAM凝胶中。在不同的测试温度下研究了这些 CPAM-ARS 聚电解质的电化学窗口（图 2b，c），其中线性扫描伏安法 (LSV) 使用相同的碳纳米管/二氧化锰微电极进行，扫描速率为 5 mV s^-1。对于具有 CPAM2M-ARS (PMSCs^-2-ARS) 的 PMSC，分解电压仅为 ≈1.25 V，同时可以观察到在具有 CPAM21M-ARS (PMSCs-21-ARS) 的 PMSCs、具有 CPAM15M-ARS (PMSCs-15-ARS) 的 PMSCs 和具有 CPAM5M-ARS (PMSCs-5-ARS) 的 PMSCs 中（图 2b），高于 2.4 V 的分解电压。随着温度从 25 °C 升高到 100 °C，PMSCs-2-ARS 和 PMSCs-5-ARS 的分解电压分别下降到 1.1 和 1.5 V 以下（图 2c）。

相比之下，PMSCs-15-ARS 和 PMSCs-21-ARS 即使在 100 °C 下仍能保持高于 2 V 的分解电压极限。为了使 PMSCs-15-ARS 和 PMSCs-21-ARS 的高工作电压合理化，采用拉曼光谱研究这些电解质的分子结构（图 2d 和图 S4，支持信息）。如图 S4（支持信息）所示，TFSI 阴离子中的 S-N-S 弯曲振动可以在 740-750 cm^-1 的范围内观察到。与 S-N-S 基团在 2 m LiTFSI (745.7 cm^-1) 和 5 m LiTFSI (745.9 cm^-1) 电解质中的弯曲振动相比，15 m LiTFSI (747.3 cm^–1) 和 21 m LiTFSI (748.4 cm^–1) 更接近于结晶 LiTFSI (749.1 cm^–1)，这意味着 PMSCs-15-ARS 和 PMSCs-21-ARS 中 TFSI 阴离子和 Li 阳离子之间存在强相互作用。同时，2 m LiTFSI 和 5 m LiTFSI 电解质在 3000 到 3500 cm^-1 之间表现出宽的 O-H 伸缩振动峰（图 2d），[21,34] 表明存在丰富的自由水分子。

相比之下，在 15 m LiTFSI 和 21 m LiTFSI 电解质中仅在 3558.5 cm^–1 附近发现了一个尖峰。这一结果表明，几乎所有的水分子都与锂离子配位形成稳定的溶剂化鞘层，从而抑制了水的分解并拓宽了相应电解质的电化学窗口。为了进一步揭示上述电解质的理论结构，进行了基于密度泛函理论的分子动力学 (DFT-MD) 计算（图 2e-h 和图 S5，支持信息）。

直观地说，水分子的氧原子在 15 m LiTFSI 和 21 m LiTFSI 电解质中强烈配位锂离子（图 2e、f 和图 S5，支持信息），表明两个系统中自由水分子的百分比很低。这也与拉曼光谱中发现的水分子尖峰一致，进一步阐明了在 100 °C 的高温下保持高于 2 V 的高阳极极限的机制。对于 2 m LiTFSI 和 5 m LiTFSI 电解质，这些系统中存在大量自由水分子（图 2g、h 和图 S5，支持信息），导致水的分解电压低，并且观察到在高温下不能承受高压。

然后，在零下温度下进一步评估这些基于 CPAM15M-ARS 和 CPAM21M-ARS 聚电解质的微器件的电化学性能（图 2i 和图 S6，支持信息）。与室温性能相比，基于 CPAM21M-ARS 的微器件在 -15°C 时逐渐失去大部分初始电容（图 2i 和图 S6，支持信息）。与此形成鲜明对比的是，具有 CPAM15M-ARS 的 PMSC 显示出优异的电容保持率，在 20 mV s-1 下 -15 °C 下可以保持其室温容量的 75.1%（图 2i 和图 S6，支持信息）。

随后，差示扫描量热法结果显示，CPAM21M-ARS 在 -10°C 时检测到与水结冰相关的尖峰，因为高浓度的 LiTFSI 会导致温度耐受性差（图 2j）。[21 ]相反，CPAM15M-ARS 甚至在 -40°C 下也没有发现峰值（图 2j），这证实了 CPAM15M-ARS 的出色防冻性能。总体而言，CPAM15M-ARS 具有较高的工作电压和良好的温度耐受性，是制备高性能微型超级电容器的最佳聚电解质。

此外，CPAM15M-ARS 的结构通过 SEM 和Mapping以及傅里叶变换红外光谱 (FTIR) 得到证实（图 S7，支持信息）。值得注意的是，这种电解质表现出出色的可加工性和良好的机械性能，例如高拉伸性和出色的可压缩性（图 S8，支持信息）。
