温州大学侴术雷/肖遥AEM：应变工程—基于局域化学调控促进三相异质共生结构层状氧化物正极材料的相转变用于高性能钠离子电池

第一作者：胡海燕，朱燕芳

通讯作者：肖遥*，侴术雷*

单位：温州大学

钠离子电池由于其丰富的钠资源储量和广泛的分布，在大规模储能领域引起了越来越多的关注。由于钠离子半径大，开发钠离子高度可逆脱嵌的正极材料是获得高性能钠离子电池的关键。具有三相异质共生结构的层状氧化物正极材料由于可以利用不同相的协同效应来提高钠的存储性能而受到广泛的研究。

然而，多相异质共生结构的氧化物正极材料在充放电过程中通常会出现一系列复杂的不可逆相转变，特别是在高电压充放电过程中存在复杂的电化学行为，并不可避免地造成晶格体积的大幅膨胀和收缩。

基于此，来自温州大学的侴术雷/肖遥课题组，在国际知名期刊《Advanced Energy Materials》上发表题为“Strain Engineering by Local Chemistry Manipulation of Triphase Heterostructured Oxide Cathodes to Facilitate Phase Transitions for High-Performance Sodium-Ion Batteries”的研究论文。

本文提出一种基于局域化学调控的应变工程策略来调节材料的物理化学性质成功制备出具有三相异质共生结构层状氧化物正极材料Layered/Layered/Spinel-Na_0.5Ni_0.2Co_0.15Mn_0.65O₂ (LLS-NaNCM)和Layered /  Layered / Spinel-Na_0.5Ni_0.05Co_0.15Mn_0.65Mg_0.15O₂ (LLS-NaNCMM15)，研究发现LLS-NaNCMM15正极具有高度可逆的相转变过程。

值得注意的是，LLS-NaNCMM15正极材料在1.5 ~ 4.3 V的电压窗口内也表现出高度可逆的晶体结构演变（P2/P3/Spinel→P2/P3″/Spinel）。同时，该电极具有高的可逆容量和优异倍率性能。本文揭示了局域化学调控机制，实现了正极材料的应变工程，为进一步提高钠离子电池的性能奠定了基础。

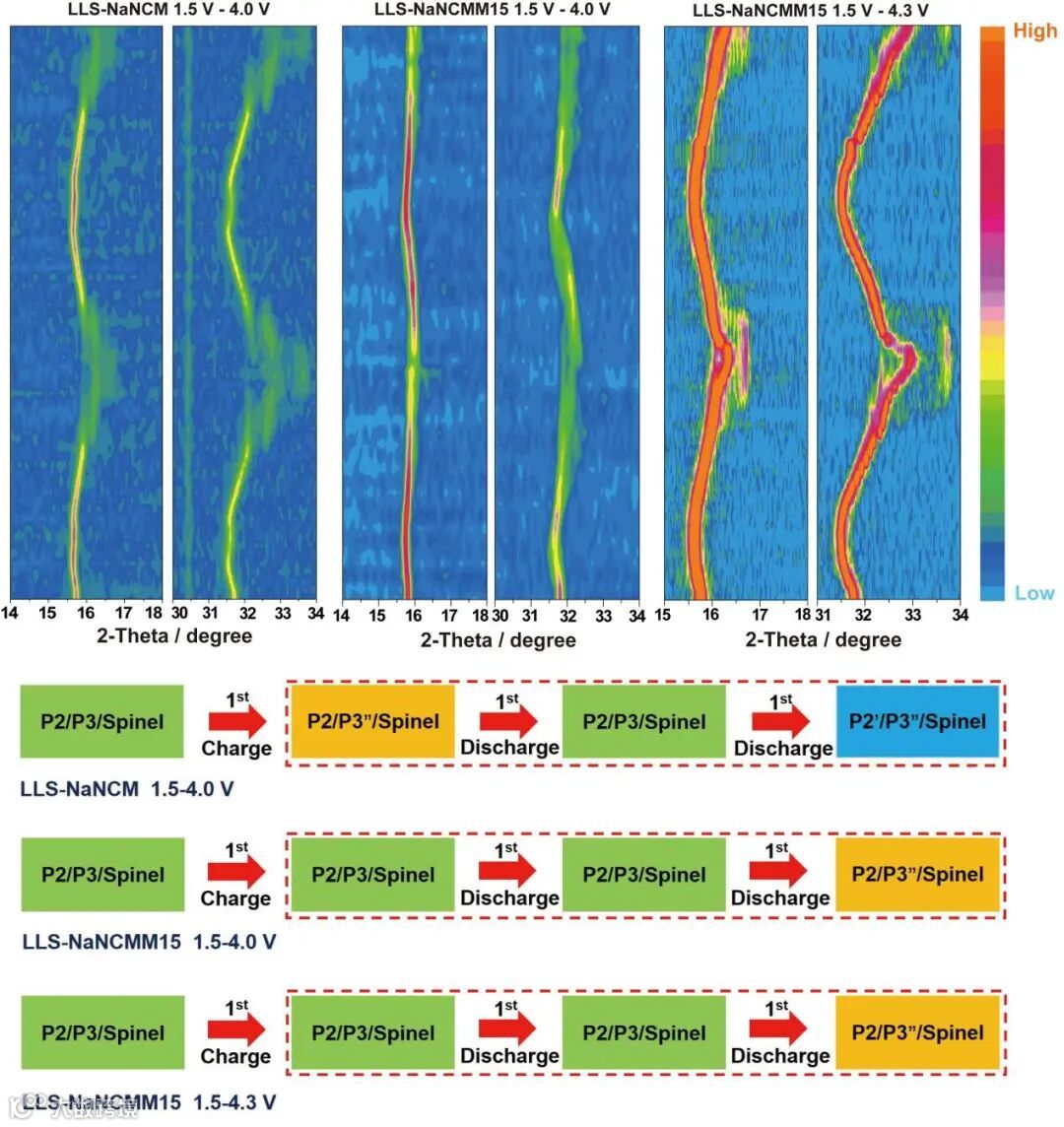

图1. 不同材料在不同电压窗口下的晶体结构演变过程。

通过原位XRD探讨了LLS-NaNCM正极在0.1C时，1.5 ~ 4.0 V电压范围内前两圈充放电过程中的晶体结构演变过程。如图2所示，LLS-NaNCM正极表现出复杂的相变过程（P2/P3/Spinel→P2/P3″/Spinel→P2/P3/Spinel→P2'/P3″/Spinel），该过程伴随着严重的晶格应变，导致差的电化学性能。

同时，详细讨论了LLS-NaNCMM15正极材料在充放电过程中的相变过程。如图3所示，该电极呈现出简单的相变过程（P2/P3/Spinel→P2/P3″/Spinel）。相比于图2b中P2相的(002)/(004)峰和P3相的(003)/(006)峰的偏移程度，图3b的峰偏移程度更小，说明充放电过程中只发生了很小的晶格体积变化和晶格应变。这进一步解释说明了三相异质共生结构层状氧化物正极材料可通过局域化学调控的方法抑制晶格体积的大幅膨胀和收缩。

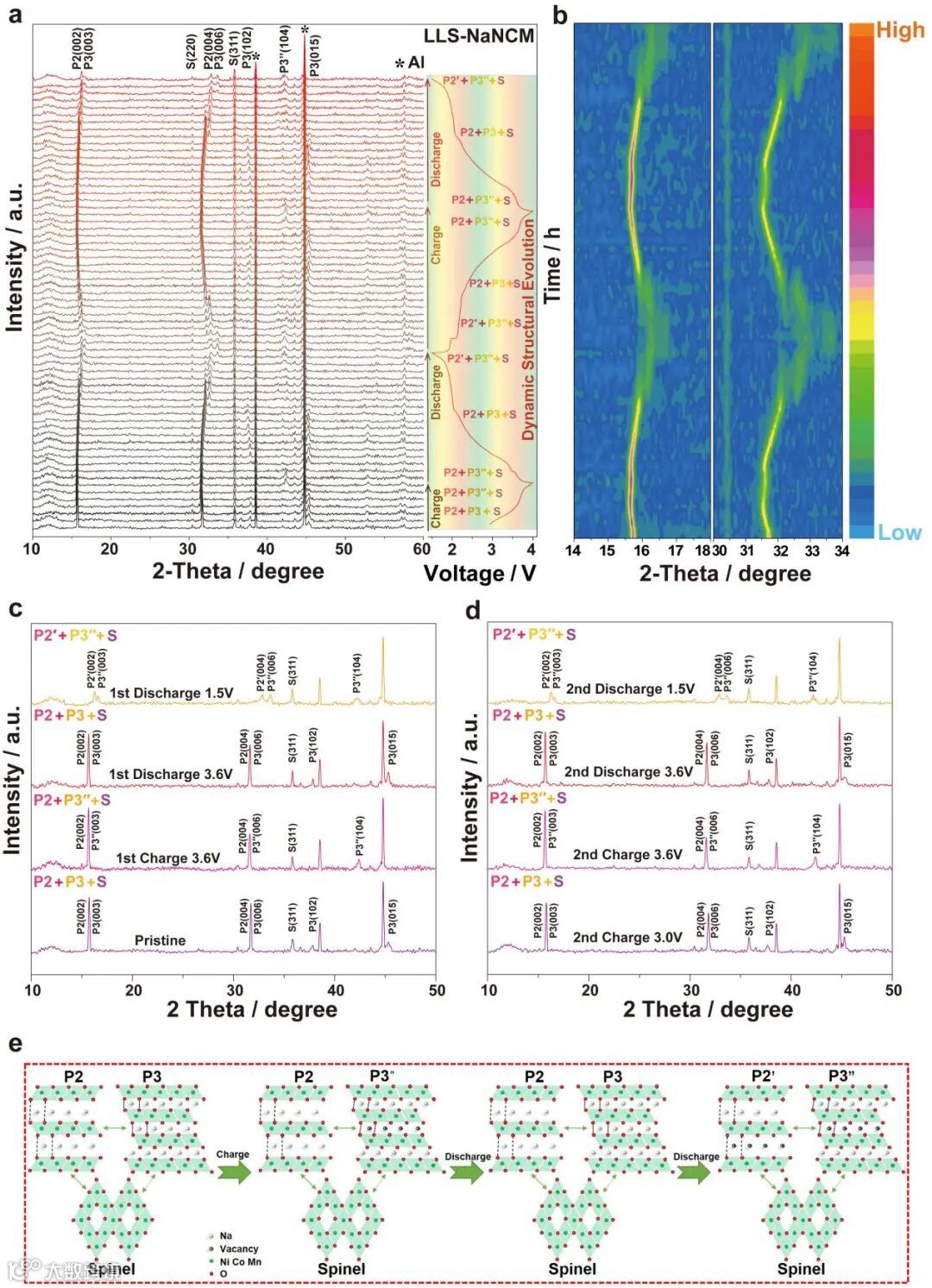

图2 LLS-NaNCM正极的晶体结构演变过程。

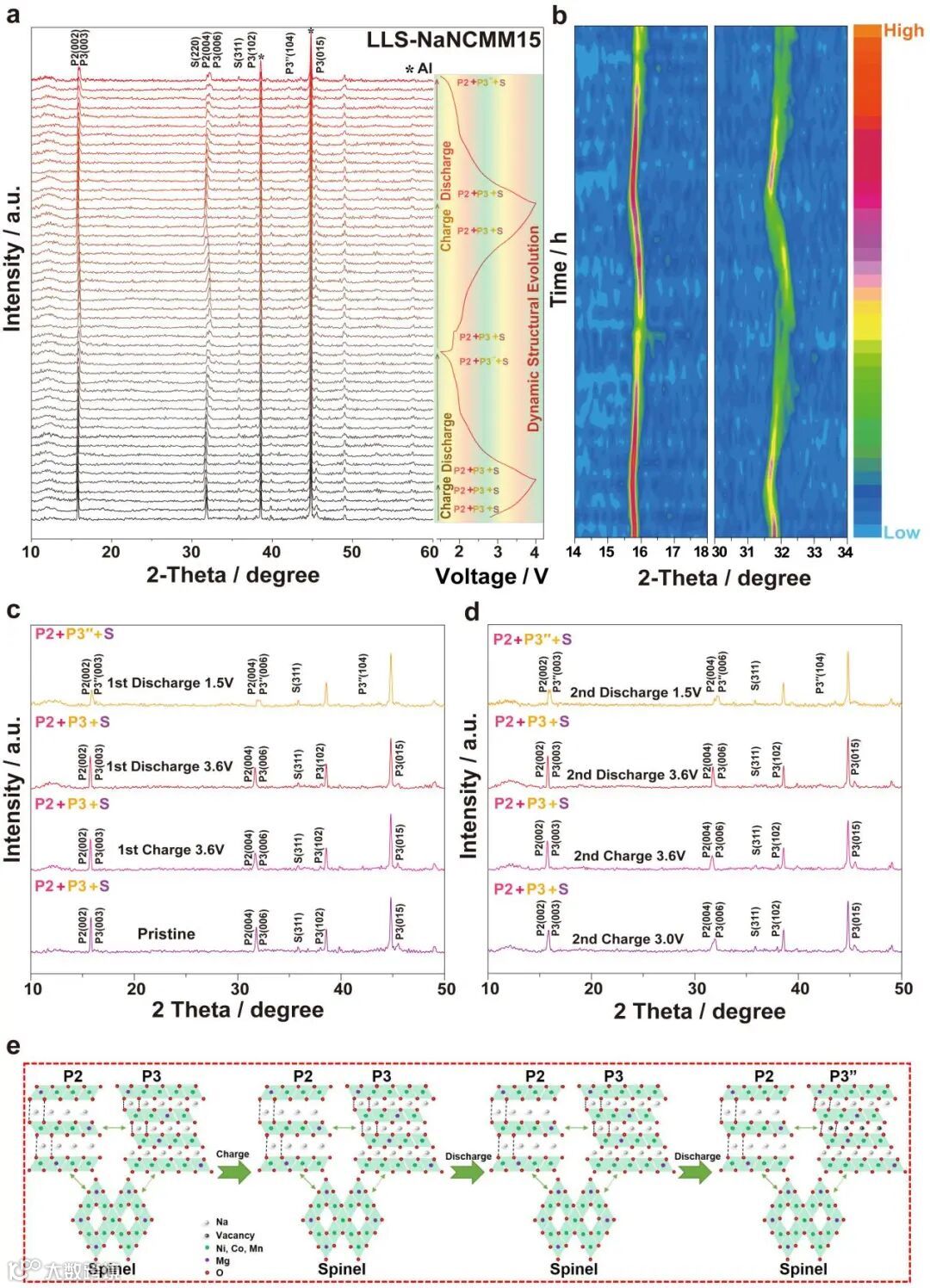

图3 LLS-NaNCMM15正极的晶体结构演变过程。

要点二：LLS-NaNCMM15正极的三相复合结构表征

对LLS-NaNCMM15电极的热稳定性、结构和电化学性能进行了表征。采用原位变温XRD表征了该正极材料的热稳定性，发现该正极材料在整个升温过程中仍然表现出三相复合结构，表现出优异的热稳定性（图4a）。并通过XRD精修初步确定了材料的结构组成以及P2，P3和Spinel结构在正极材料晶体结构中所占的比例（图4b）。图4c中的HRTEM图进一步证实了该正极材料的三相复合结构。

在钠半电池体系中，在1.5 ~ 4.0 V (1C = 160 mA g⁻¹)的电压窗口内对LLS-NaNCMM15正极进行了电化学性能评估。如图4d所示，该电极表现出平滑的充放电曲线，0.2C下比容量和能量密度分别可达到138.6 mAh g⁻¹和342.8 Wh kg⁻¹。

同时，从图4e、f中可以看出，该电极具有优异的倍率性能。通过恒流间歇滴定技术（GITT）来研究该电极的动力学性质，该电极呈现连续变化，极化非常小。以上讨论说明，通过调控局域化学成功设计出具有优异电化学性能的正极材料。

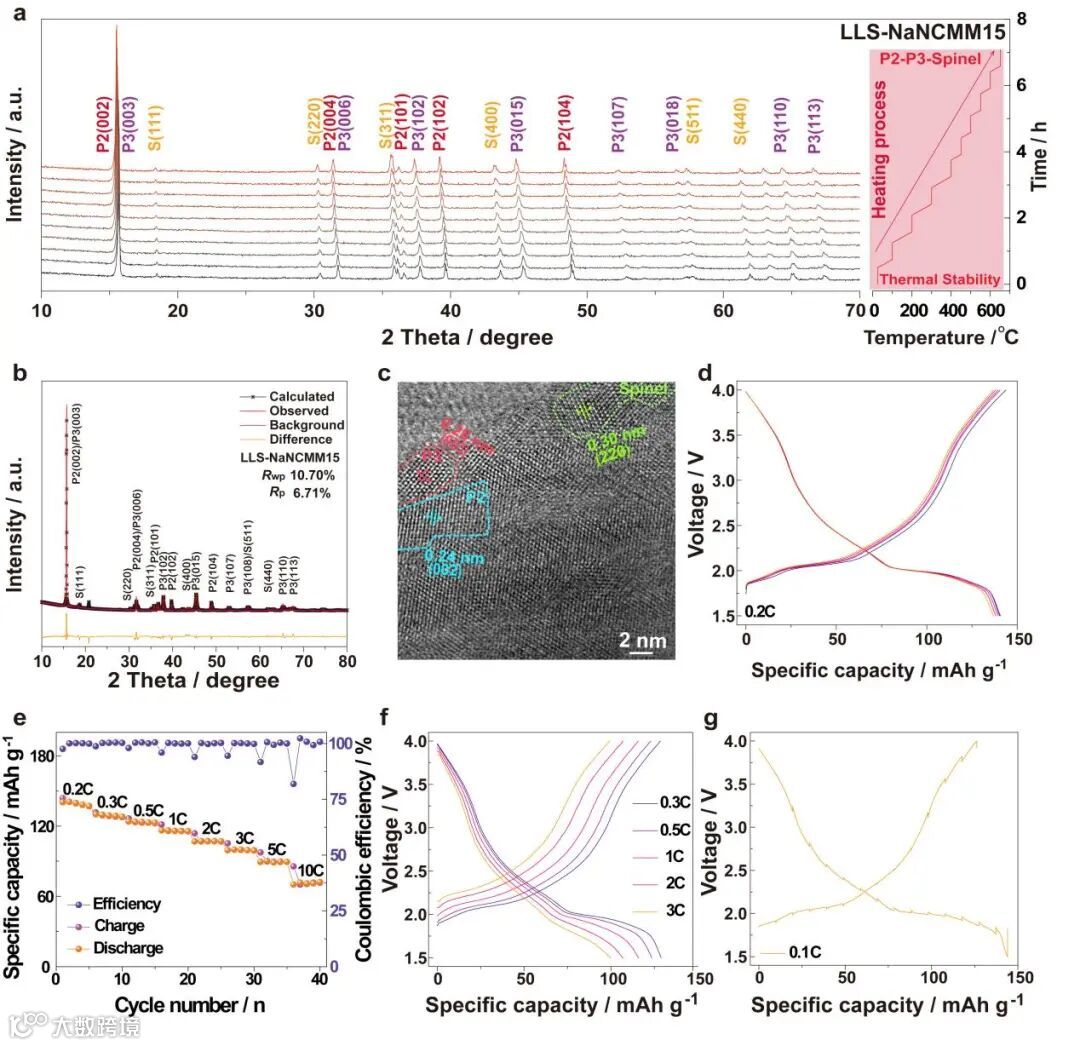

图4 LLS-NaNCMM15正极材料的结构表征。

要点三：LLS-NaNCMM15正极的电化学性能

在4.3 V的高电压窗口下测试了LLS-NaNCMM15正极的电化学性能。该电极的综合电化学性能如图5所示，在0.2 C下充电到4.3 V时比可容量达到169.4 mAh g^-1。此外，LLS-NaNCMM15正极具有优异的倍率性能。图5b, c显示在2C倍率下仍能提供高达117 .1 mAh g^-1的比容量。

同时，利用循环伏安法(CV)对该正极的动力学性质进行了表征。如图5d所示，CV曲线上的多个氧化还原峰与充放电曲线一一对应。由公式i = av^b和相应的电化学动力学定量计算可知，O1，R1，O2和R2的b值分别为0.75、0.56、0.98和0.99（图5e， f）。另外，该电极在5C下循环100圈后还可发挥出119.2 mAh g^-1的比容量，说明该材料具有良好的循环性能。综上所述，在1.5 ~ 4.3 V的电压窗口内，LLS-NaNCMM15电极的电化学性能也保持良好。

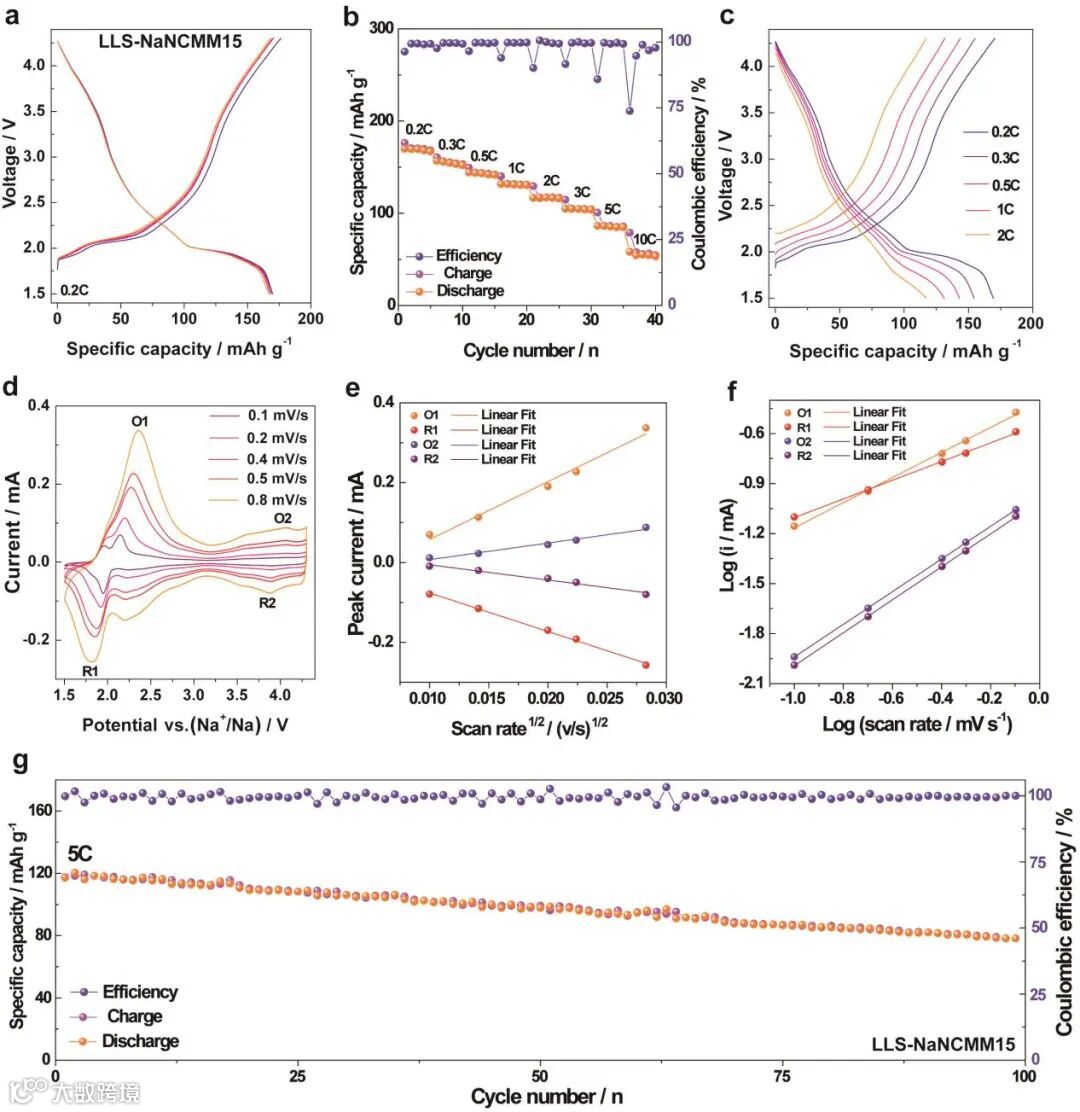

图5 LLS-NaNCMM15正极的电化学性能。

要点四：提出基于局域化学调控促进相转变的应变工程策略

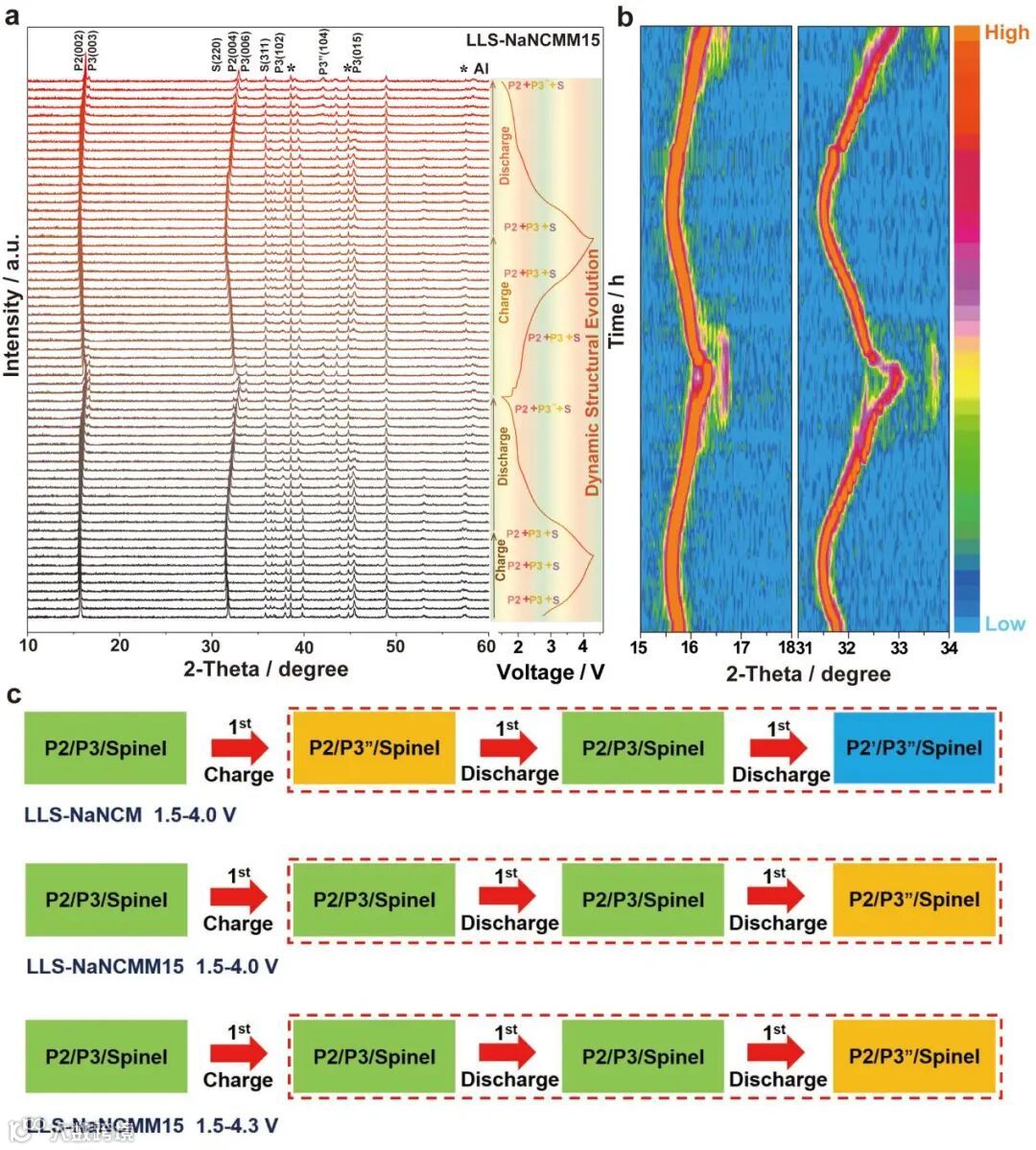

采用原位XRD对LLS-NaNCMM15正极在1.5 ~ 4.3 V的电压窗口下钠离子脱出与嵌入过程中的晶体结构演变过程进行深入的分析。从图6a可以观察到P2/P3/Spinel → P2/P3"/Spinel的简单相转变。

相反，LLS-NaNCM正极具有复杂的相转变（P2/P3/Spinel → P2/P3''/Spinel → P2/P3/Spinel → P2'/P3"/Spinel）和巨大体积变化，相转变示意图如图6c所示。这表明，基于局域化学调控的应变工程不仅可以促进相转变，而且可以缓解充放电过程中的体积变化，从而形成具有高稳定性的钠离子电池正极材料。

图6 LLS-NaNCMM15正极在1.5 ~ 4.3 V下的晶体结构演变过程。

Strain Engineering by Local Chemistry Manipulation of Triphase Heterostructured Oxide Cathodes to Facilitate Phase Transitions for High-Performance Sodium-Ion Batteries
