山东大学张进涛教授EES：MOFs限域界面转化助力高效氧析出

第一作者：王月青

通讯作者：张进涛

单位：山东大学

整合能源转化和存储体系如电解水装置，将间歇性、可再生的能源如太阳能、风能等转化为可存储的氢能，有望提高可再生能源所占份额。但电催化水分解反应往往受限于缓慢的阳极氧析出过程。开发高效、高稳定性和价格低廉的过渡金属基催化剂，对于降低反应能垒，提高能源转换效率尤为关键。

金属有机框架（MOFs）具有超高比表面积、高度可调的孔道结构等优点，是很有前景的氧析出催化剂，但MOFs的性质与其形貌和表面化学高度相关。本文巧妙地利用传质限制沉积策略调控MOFs限域界面转化，实现了从块体MOFs向一体化MOFs阵列的转化，并用于高效的氧析出反应。

本文中，山东大学张进涛教授课题组在Energy Environment & Science上发表题为“Confined Interface Transformation of Metal Organic Frameworks for Highly Efficient Oxygen Evolution Reaction”的研究工作。

该工作巧妙地借助于传质限制的沉积过程实现了原位限域界面MOFs转化，以自发地操控块体MOFs向不同形态MOFs的转化。通过调控传质过程包括电迁移、扩散、强制扩散，实现对界面离子、配体浓度的操控，进而影响溶解和沉淀平衡，促进对界面组成和形态的调控。结合界面刻蚀和配位沉积过程进一步构筑了富含缺陷的MOFs杂化结构，其表现出优异的氧析出催化活性和长达800 h的长期稳定性。

机理研究表明构筑杂化结构有助于优化中间产物的结合能，促进其优异的催化活性。以铁氰化物电对所设计的解耦水电解体系进一步解决了潜在的安全隐患。这种简单的传质过程调控的MOFs限域界面转化策略为自发调控 MOFs 结构和组成提供新的思路。

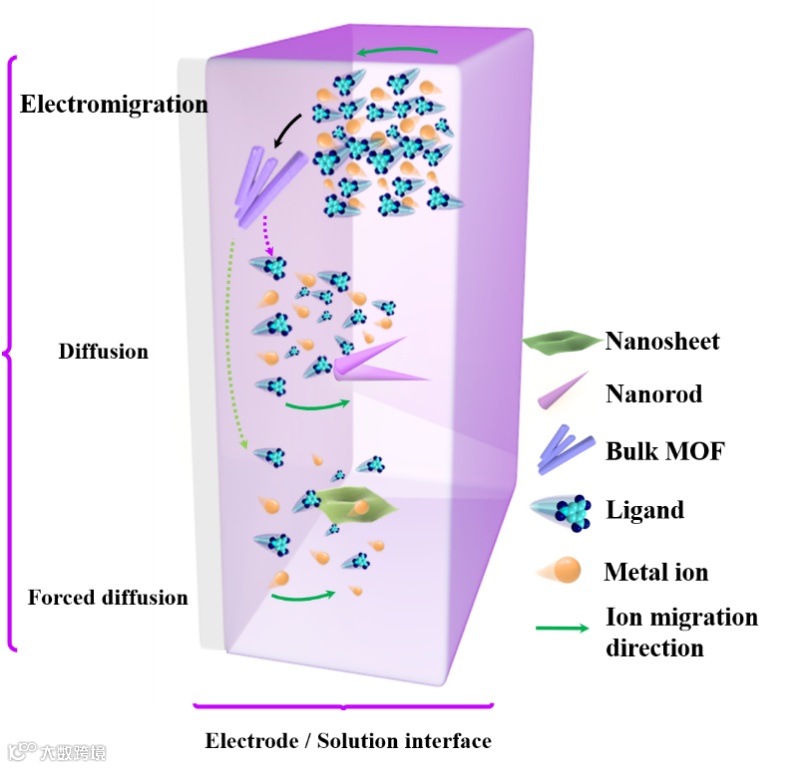

图1. 传质过程调控的MOFs限域界面转化示意图

首先，通过简单的电沉积过程在金属基底表面沉积ZnMOF，其呈现出微米级的块体形貌。进一步联合传质过程调控包括扩散和强制扩散，将块体MOFs可控地转化为不同形态的MOFs阵列。当块体MOFs置于静态水中，纳米棒阵列形成；将其置于氮气扰动的水中，相互连接的纳米片阵列形成。

通过紫外可见吸收光谱和ICP对不同演变过程中配体和离子浓度进行监视，结果表明调控传质过程包括扩散和强制扩散，会引起界面离子/配体链浓度变化，进而影响成核和生长过程。强制扩散作用促进快速传质，和均匀的离子浓度分布，纳米片阵列形成；在静态水中，扩散作用导致缓慢传质，引起从电极表面到主体溶液的浓度梯度，促进棒状阵列形成。

除了在金属基底表面，在碳布上同样可以实现两种不同纳米阵列的形成。当将崭新的泡沫镍置于氮气扰动并含有块体MOFs的溶液中，多级纳米片阵列可以进一步形成。

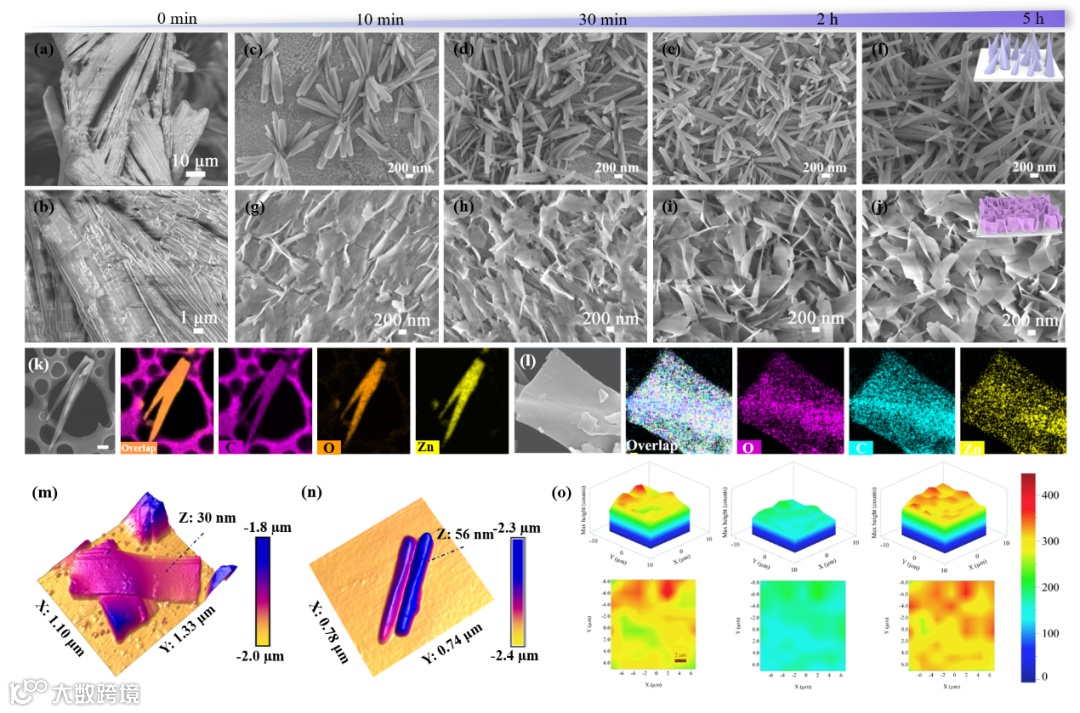

图2. （a-f）静态溶液中和（g-j）氮气扰动下ZnMOF的时间分辨形貌演变过程，不同形貌的元素分布图（k-l）和AFM图（m-n），和（o）ZnMOFS的拉曼成像图。

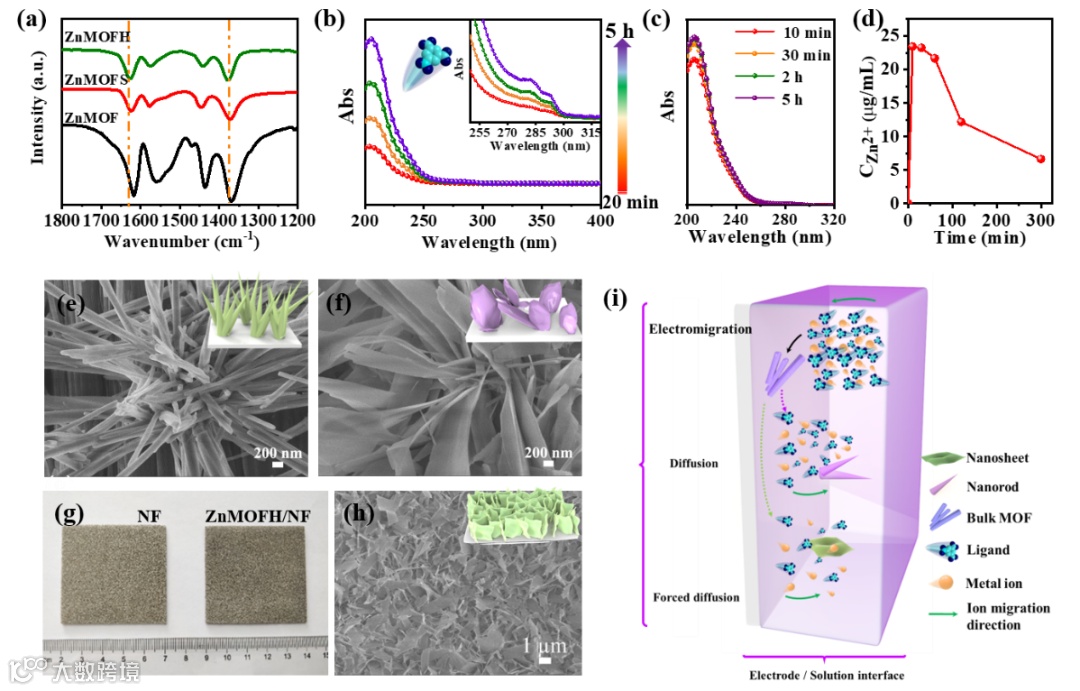

图3. （a）红外光谱图，（b）静态溶液和（c）氮气扰动下不同反应时间的紫外可见吸收光谱 和（d）锌离子浓度变化。（e-f）碳布上不同纳米阵列结构的形成，（g）将崭新的NF置于含ZnMOF/NF的氮气扰动水中5h后，所得到生长ZnMOFH/NF和NF对比样的 数码照片和SEM图。（i）传质限制的形貌演变机理示意图。

要点二：多级杂化结构形成

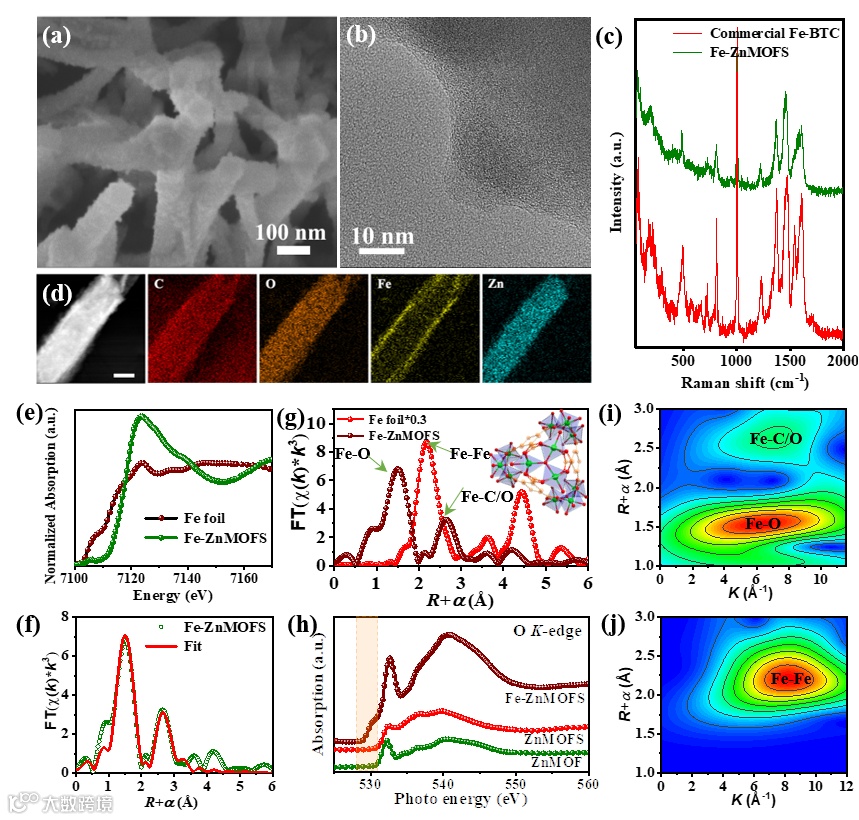

结合界面刻蚀和原位沉积过程，成功将Fe-BTC固定在ZnMOFH纳米片或ZnMOFS纳米棒阵列上，形成MOFs多级杂化结构，多种结构表征进一步证明Fe-BTC相的形成。

要点三：氧析出性能评估和解耦水电解

所制备的Fe-ZnMOFS/NF 表现出优异的氧析出催化活性和长达800 h的长期稳定性。通过与亲核试剂反应，证明了杂化电极具有优化的中间产物结合能，并且未配位的羧酸链能够促进质子转移，优化氧析出催化活性。借助于Fe(CN)6^3-和Fe(CN)6^4- 氧化还原电对解耦水电解，实现了将产氢和产氧的刚性耦合分离为独立的两个过程，避免了气体混合以及潜在的安全隐患。

图5 氧析出催化性能评估

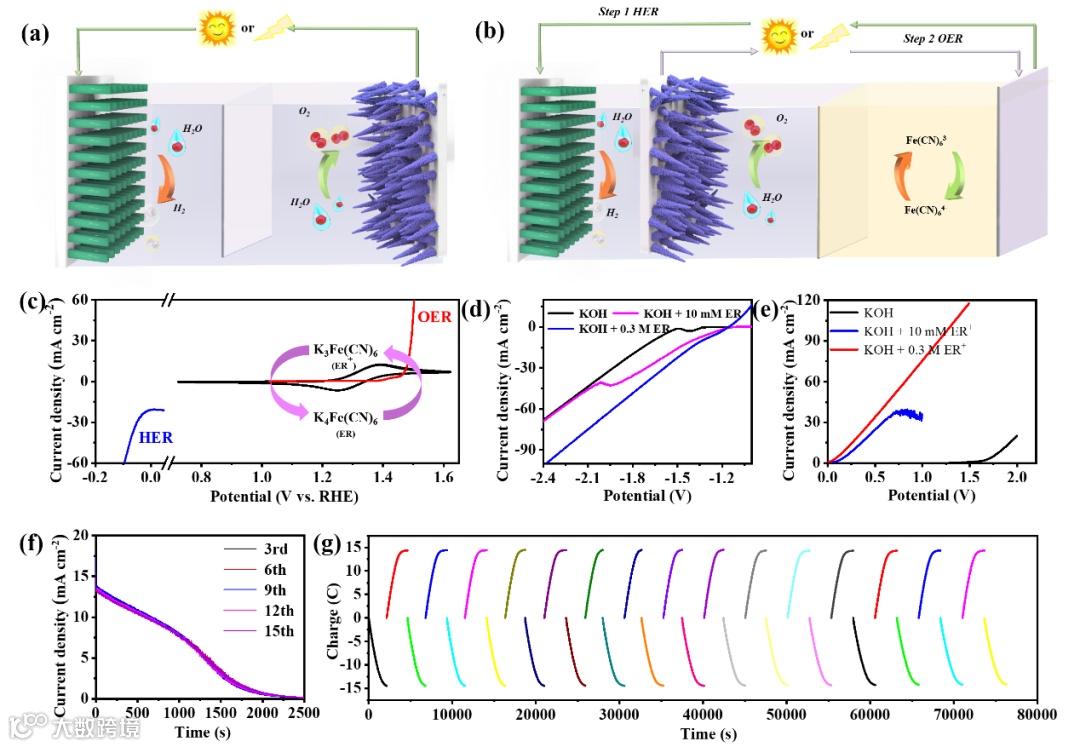

图6 解耦的电解水设计及性能评估

我们通过传质限制沉积策略调控MOFs限域界面转化，实现了从块体MOFs向多级纳米阵列的成功转化。详细的机理研究表明调控传质过程包括电迁移、扩散、强制扩散，改变局部的离子和配体浓度，进而实现对界面转化过程和表面化学的调控。

通过界面刻蚀和原位沉积策略进一步构筑了多级杂化结构，其表现出优异的氧析出催化活性和长达800小时的长期稳定性。通过与亲核试剂反应进一步及揭示了Fe-ZnMOFS杂化结构具有优化的中间产物结合能，同时，未配位的羧酸盐促进质子转移。当利用铁氰化物电对解耦水电解，进一步解决了潜在的安全隐患。这种通过传质过程自发地调控MOFs限域界面转化策略，为合理的设计高效、低成本的一体化电极提供借鉴。

“Confined Interface Transformation of Metal Organic Frameworks for Highly Efficient Oxygen Evolution Reaction”

DOI: 10.1039/D2EE01073A
