有机液流电池的研究进展

第一作者：李泽宁 & 蒋涛立

通讯作者：陈维*

单位：中国科学技术大学

近几十年来，液流电池（RFB）逐渐成为一种极具前景的储能电池系统。与静态电池不同，RFB允许反应区域（即电堆）和存储区域（即阴极/阳极液罐）的空间分离，从而确保功率和容量相互独立。功率由电极的表面积决定，而容量由电解液的浓度和储罐的容积决定。其另一个特点是储存在液罐中的电解液不会自行放电，而且其电解液的流动有助于耗散充放电循环过程中所产生的热量，从而避免积热对电池造成的损坏。有机氧化还原物质作为继钒化合物之后的新一代RFB电解液材料，具有成本低廉，种类多样，可调控性强等优异特性，近十年来受到极大的关注，世界各国都在开展相关研究，取得了长足的进步和发展。

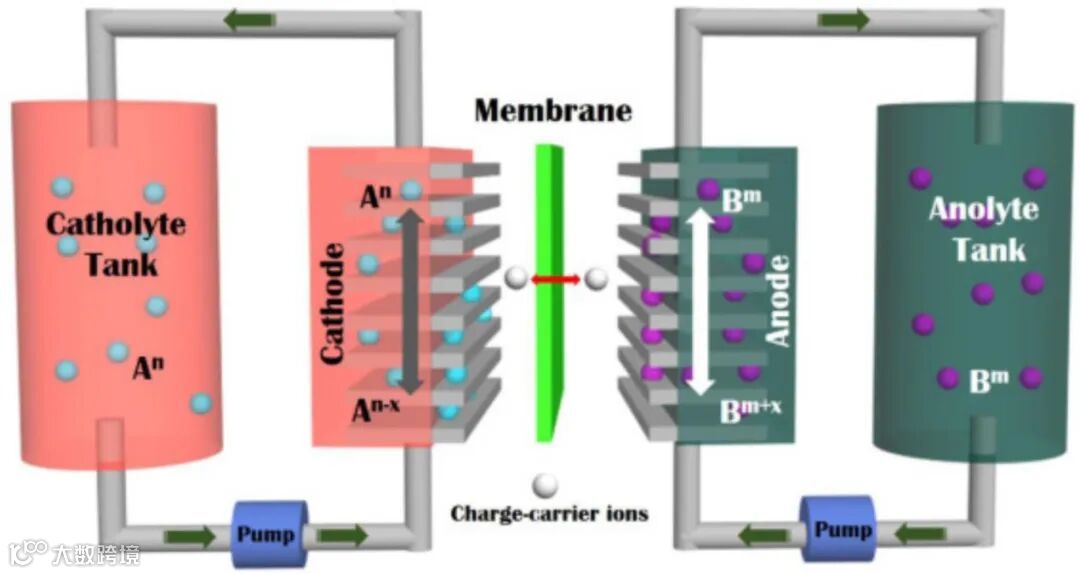

要点一：液流电池的组件

要点二：水系有机液流电池

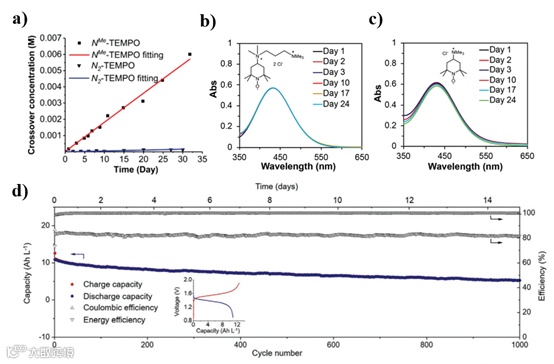

虽然早期的ORFB为非水系，但水系ORFB一经开发便发展迅猛。水系ORFB的优势在于其较高的容量 (>15 Ah/L)，较低的成本与明显强于非水系ORFB的循环寿命，缺点则是由水的电化学稳定窗口导致的其较低电压 (<1.5V)。近年来的研究已发掘出近十种不同的有机正负极材料。其中正极材料有二茂铁衍生物，(2,2,6,6-tetramethylpiperidin-1-yl)oxyl (TEMPO) 衍生物与酚噻嗪衍生物；负极材料有蒽醌衍生物，酚嗪衍生物，咯嗪 (维生素B2) 衍生物，紫精衍生物，芴酮衍生物与偶氮苯衍生物。此外还有基于聚合物的ORFB。综述正文中作者对各种材料的发展历程、性质、优化原理和基于各种材料的ORFB性能展开了详细的讨论。

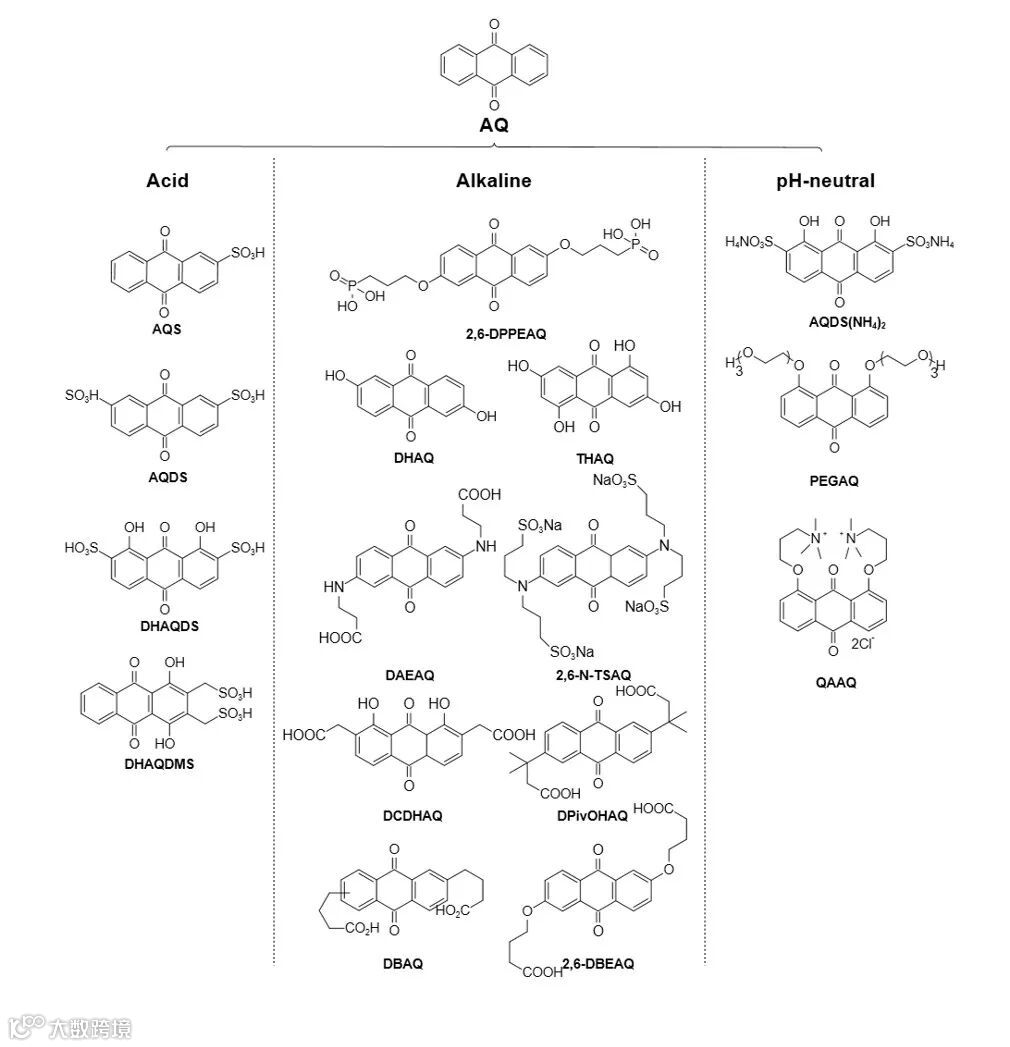

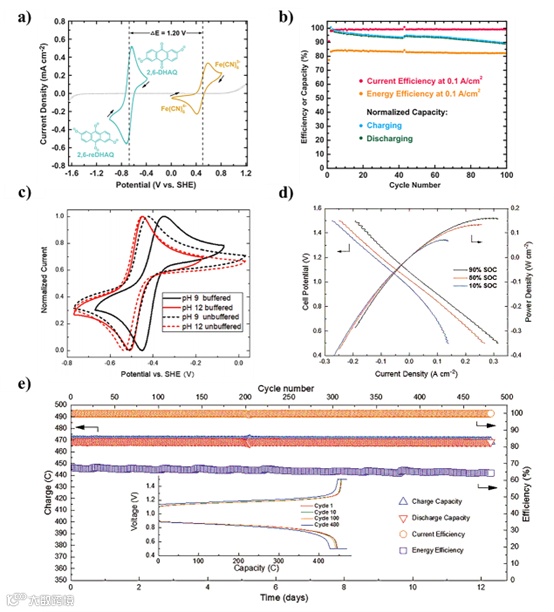

蒽醌衍生物作为水系ORFB负极材料从2014年开始发展迅速，是目前水系ORFB中应用最广泛的一类。经过不同的修饰，蒽醌分子可应用在酸性、碱性或中性环境中。

要点三：非水系有机液流电池

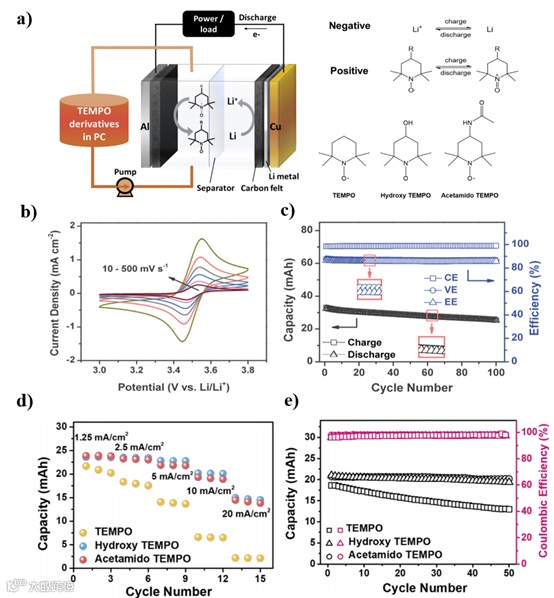

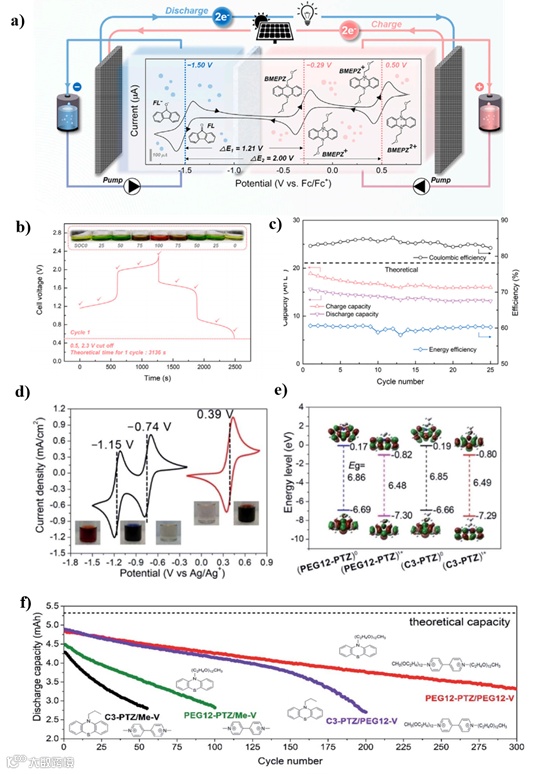

相较于水系ORFB，非水系ORFB不受限于水的电化学稳定窗口，基于不同的溶剂，其电压可达到2~5 V。而且某些材料在特定溶剂中的溶解度很高，如对甲基苯醌在乙腈中的溶解度可达到6 M。但更多的材料在非水系溶剂里的溶解度较低的问题却是非水系ORFB发展的阻碍。此外，非水系ORFB的安全性不如水系，这也促使其成本较高。在综述正文部分作者总结了两种较为成熟的非水系ORFB材料，即含有氮氧自由基的化合物 (综述中讨论了TEMPO衍生物与PTIO衍生物) 和酚噻嗪衍生物。此外还有正负极采用同种材料的对称电池。

要点四：观点与展望

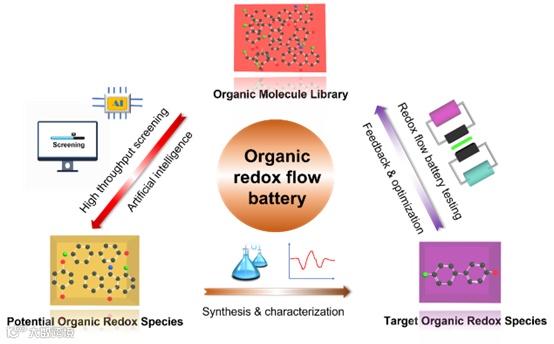

       高通量计算与人工智能在设计与筛选新的ORFB的正负极材料可能具有巨大的潜力。根据目标材料的氧化还原电位、溶解度和稳定性，其可以精确地从有机分子库中筛选出潜在化合物，并借助高效、经济的合成方法与先进的表征技术进行性质测定。电池测试结果可用于分析目标材料，并决定是否进一步测量其他参数或对其进行优化，而且其对有机分子库也有反馈调节的作用.

文章结尾部分对有机ORFB的发展提出了观点与展望，包括：

1）设计新的氧化还原活性物质。氧化还原活性包括溶解度、电子转移数、氧化还原电位、电子转移速率常数（k0）、扩散系数（D）、稳定性和成本等。这些参数决定了电池的总体性能。为了获得优异的性能参数，需要创新的材料设计。在这方面，已经报道了一些基于醌类化合物的有效且通用的方法，这些方法可以在未来进一步用来开发其他材料。

2）发展合适的电解液。理想的电解液应该是高离子电导、低粘度、廉价、不易燃、无毒和耐腐蚀的。为了实现上述设想，除了对电解液的物理化学性质进行综合测量外，未来的研究还可着力寻找氧化还原活性物质和电解液之间的最佳匹配。

3）开发高性能隔膜和电池构型。正负极材料的跨膜交叉污染已经成为ORFB容量衰减的主要原因之一。因此，未来需要开发高选择性的隔膜，特别是对于容量衰减更为突出的非水体系。此外，需要优化电池构型，以缩小理论结果与电池实际表现之间的差距。

https://doi.org/10.1016/j.ensm.2022.04.038

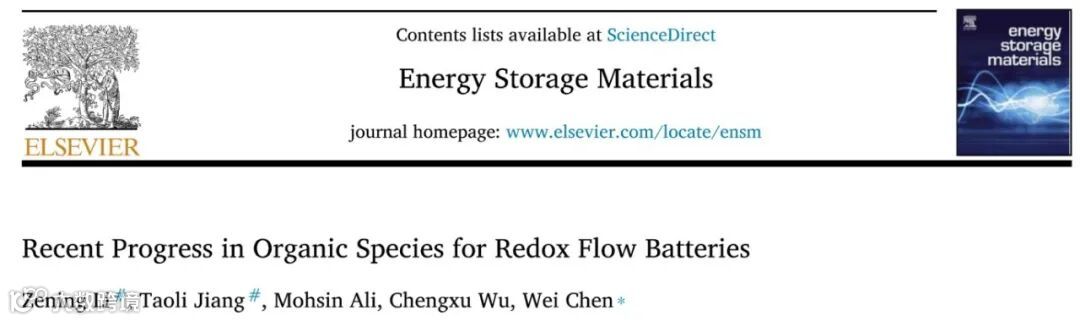

Recent Progress in Organic Species for Redox Flow Batteries

Zening Li#, Taoli Jiang#, Mohsin Ali, Chengxu Wu, Wei Chen*, Energy Storage Materials, 2022.
