张鹏方博士、林展教授、张山青教授，Nano Energy观点：锌-单宁酸配合物膜保护锌金属负极

第一作者：张鹏方

通讯作者：林展*，张山青*

单位：聊城大学，广东工业大学、格里菲斯大学

水系锌离子电池因其低成本和高安全性的优点而受到广泛关注，在大规模储能系统中具有广阔的应用前景。然而，水系锌离子电池的商业化应用主要受到锌负极可逆性差的阻碍。循环过程中Zn不均匀的沉积会导致严重的树枝状Zn枝晶的形成，可能会刺穿隔膜，导致电池短路。

此外，Zn/Zn²⁺的低氧化还原电位(-0.78 V，相对于标准氢电极(SHE))会不可避免的导致H₂析出。H₂的析出会进一步增加Zn/电解质界面的局部pH值，导致电化学惰性副产物的形成。严重的枝晶形成和寄生反应在很大程度上阻碍了水系锌离子电池的商业化，这是迫切需要解决的问题。

基于此，来自聊城大学的张鹏方博士与广东工业大学林展教授和澳大利亚格里菲斯大学张山青教授合作，在期刊Nano Energy发表了题为Tannin acid induced anticorrosive film toward stable Zn-ion batteries的文章。该文章采用简单水热方法成功在Zn表面制备均匀稳定的锌-单宁酸(ZnTA)膜，分析了其抑制Zn负极表面析氢活性以及枝晶生长的机理，并将其应用在Zn-I₂电池中，研究了保护膜的稳定性。

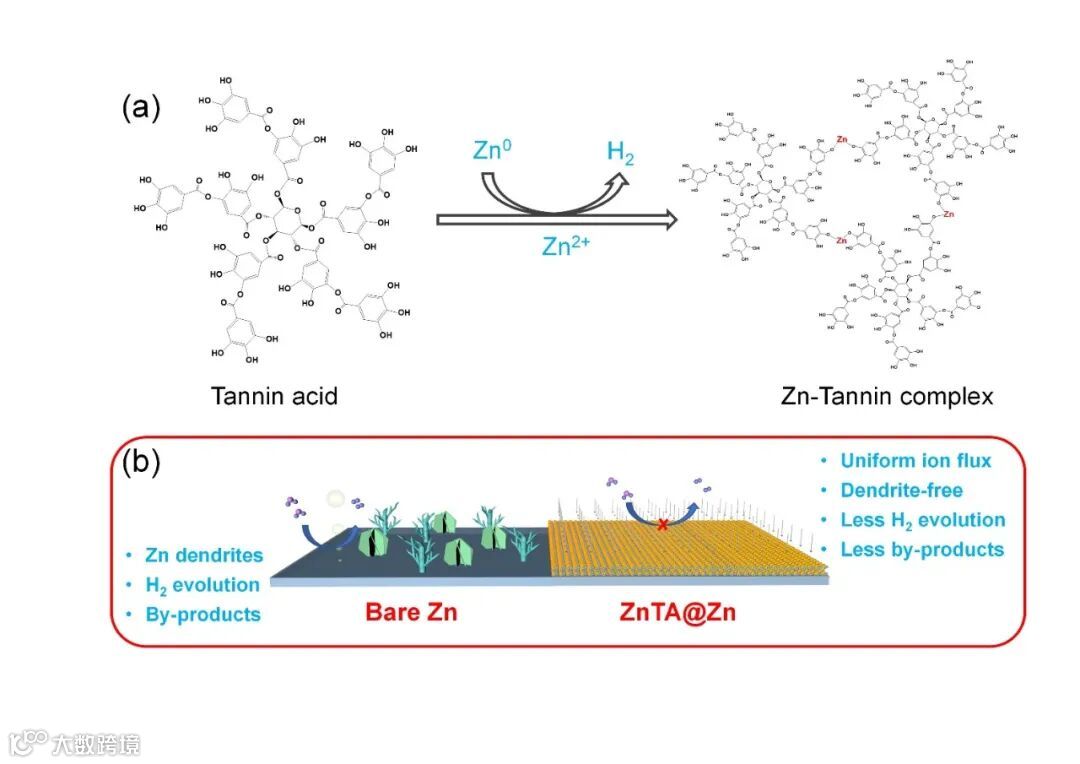

图1. 锌-单宁酸膜形成机理以及薄膜的作用: 抑制Zn枝晶的形成、H₂的析出和副产物。

将锌箔表面用细砂纸打磨后放入单宁酸水溶液中，加热至60 °C，可在锌表面生长单宁酸膜。在合成过程中，作者探索了单宁酸溶液浓度，反应时间等因素对膜形貌的影响。实验得出20 g/L单宁酸溶液浓度，反应时间20min为较优的合成条件，过长的时间和过高的浓度都会导致ZnTA膜的破裂。通过原子力显微镜表征可得出ZnTA膜表面粗糙度为91.6 nm，低于打磨后Zn箔的143.4 nm。此外，通过AES和XPS分析膜深度的变化，可确定ZnTA聚合物的成功合成。

图2. ZnTA膜表面形貌和组分分析。

要点二：ZnTA抑制表面副反应机理研究

通过分析在硫酸钠以及硫酸锌电解中的线性极化以及线性扫描曲线得出，ZnTA膜的存在可钝化Zn表面的析氢活性中心，降低析氢活性。针对产氢问题，作者通过气相色谱定量分析了氢气的产量。实验分析得出，当反应进行120分钟时，含有ZnTA保护膜的Zn负极产氢浓度仅为565 ppm，远低于无保护层Zn负极的3120 ppm。

通过DFT计算分析得出，Zn与TA之间的结合力为-3.5 eV，数值低于Zn与水以及水合锌离子的作用力，证明ZnTA保护膜可有效地保护Zn负极不被水溶剂腐蚀。对Zn负极表面副产物XRD和形貌表征可以观察到，ZnTA膜的存在可抑制表面副产物以及枝晶的生成。相比而言，裸锌表面有大量的片层状Zn基副产物的生成。通过实验对比可直观得出，ZnTA膜具备抑制析氢活性以及副产物生成的功能。

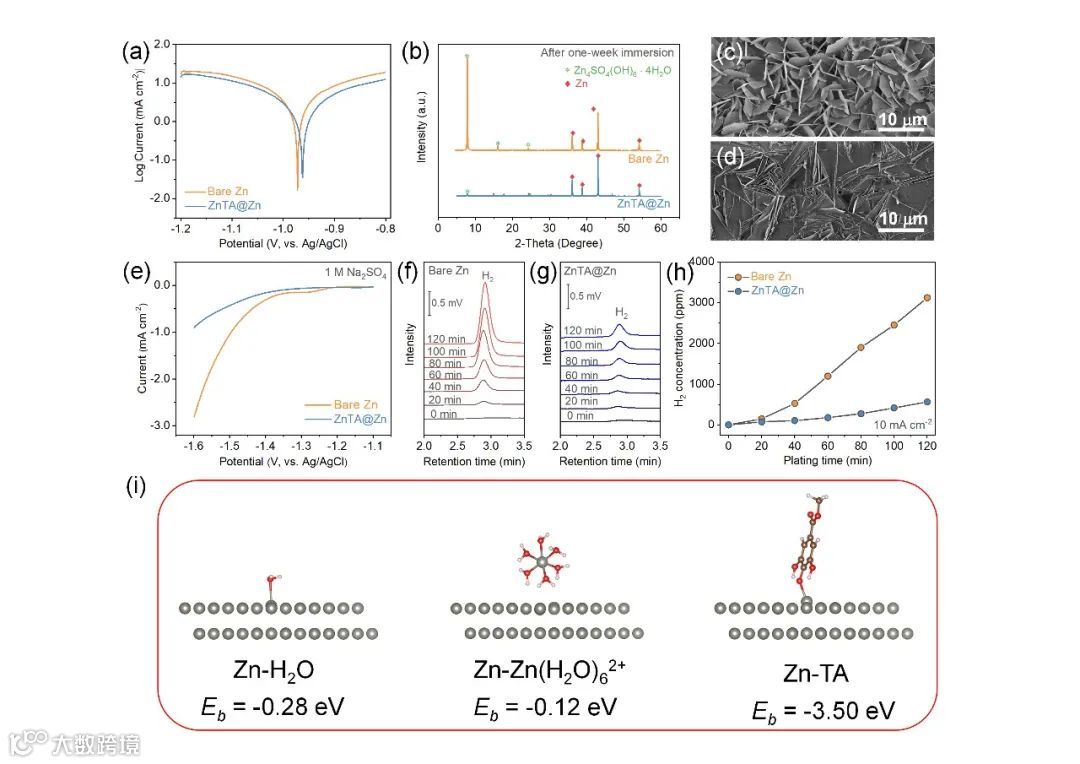

图3. ZnTA膜抑制Zn表面析氢活性以及枝晶生长机理研究。

要点三：Zn/Zn对称电池性能研究

含保护层的ZnTA@Zn/Cu对称电池库伦效率在2 mA cm^-2，1 mAh cm^-2 时可达到99.5%，循环稳定性可达300圈，高于Zn/Cu对称电池的120圈。另外，ZnTA@Zn/Zn对称电池循环稳定性可达到3750圈，高于Zn/Zn对称电池的750圈。作者还通过原位光学显微镜观察了Zn在负极表面的沉积行为。在含有ZnTA保护层的Zn负极表面，沉积过程无明显的Zn枝晶形成。在裸锌表面，可明显观察到Zn枝晶的形成。

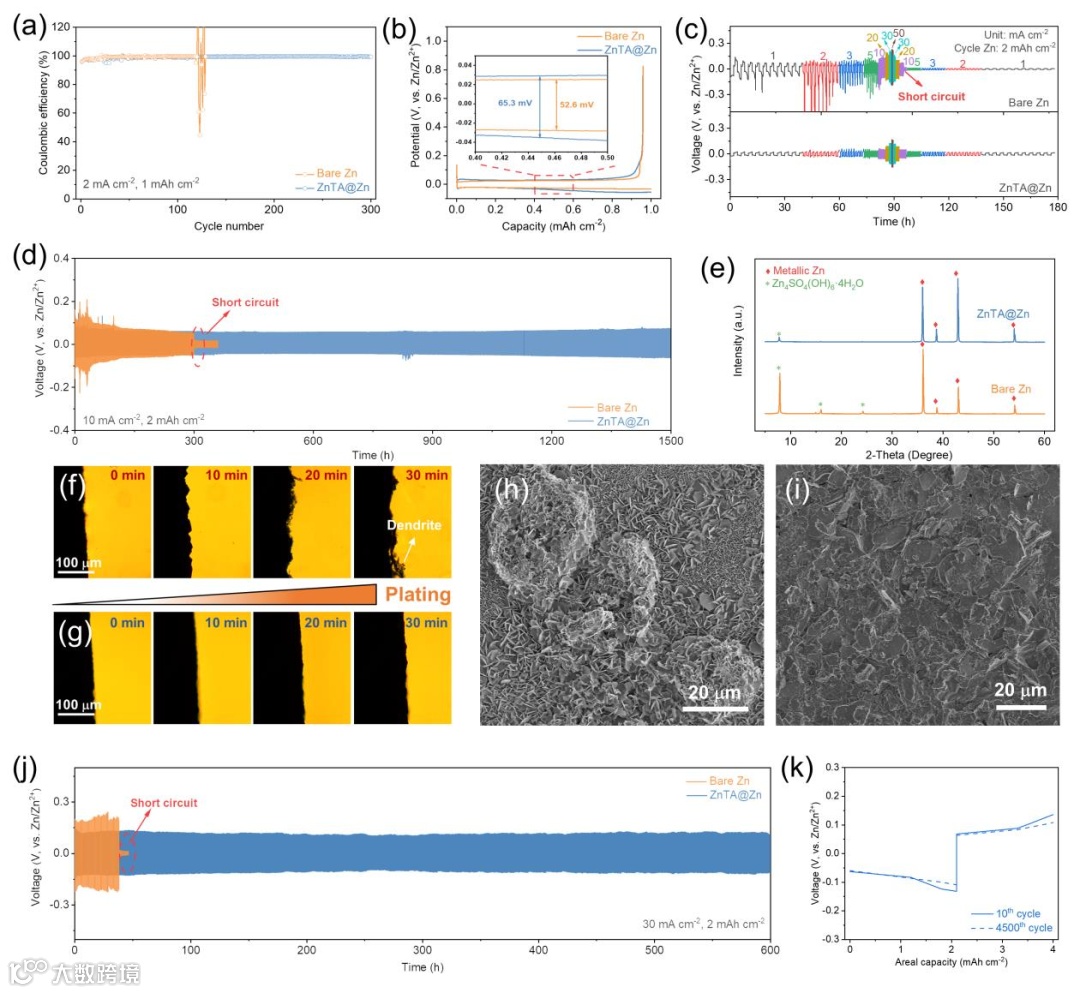

图4. 对称电池性能研究。

要点四：Zn-I₂电池性能研究

以ZnTA@Zn为负极组装Zn-I₂电池时，电池的库伦效率可达到95.5%，起始放电容量为201.5 mAh g^-1，高于裸锌为负极时的库伦效率（82.5%）和放电容量（174 mAh g^-1）。在长循环实验测试中，以ZnTA@Zn为负极的Zn-I₂电池可在4 A g^-1电流密度时循环稳定性超过10000圈。通过DFT计算分析对比单宁酸和I^3-在Zn表面的结合能，得出单宁酸与Zn表面结合能高于I^3-，说明单宁酸可有效的抑制I^3-对Zn金属表面的腐蚀，从而抑制其穿梭效应，提升Zn-I₂电池的容量以及稳定性。

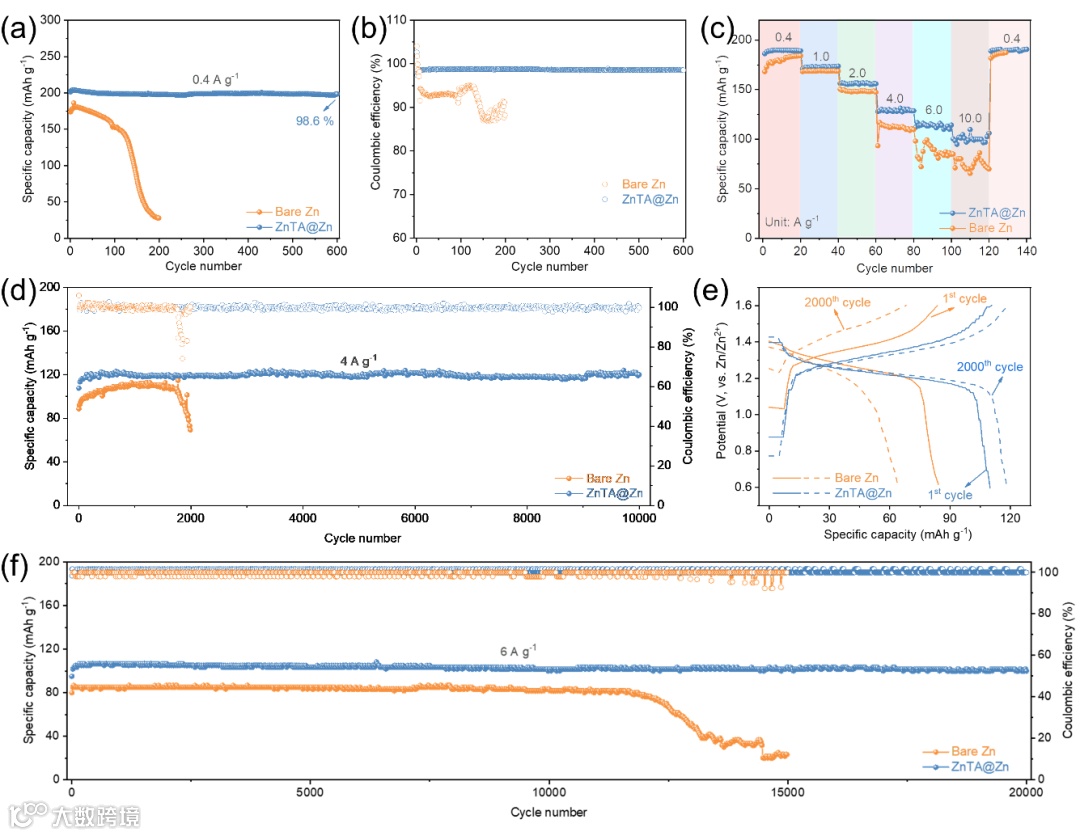

图5. Zn-I₂电池性能研究。

Tannin acid induced anticorrosive film toward stable Zn-ion batteries
