王健/Yan Cheng/刘美男AFM：界面桥联MOF-C催化助力去溶剂化提升硫正极转化动力学

第一作者：Linge Li, Haifeng Tu

通讯作者：王健，Cheng Yan, 刘美男

单位：中科院苏州纳米所，德国亥姆赫兹电化学研究所，澳洲昆士兰科技大学

以单质硫作为正极活性物质的锂硫电池，因其较高的理论能量密度（2600 Wh kg^-1）和低廉的成本，被认为是最后潜力的下一代电池体系，有望应用于消费电子、动力和储能电池中。然而，活性物质硫的本征电子电导低和电解液溶剂化效应导致的锂离子传输效率不佳，使得硫正极反应产生较高的转化能垒和较慢的转化速率。未及时反应的多硫化物进而会溶解并扩散至负极侧，造成活性物质的损失和锂负极粉化失效。因此，硫正极的电化学反应动力学，既是决定电池整体能量密度发挥的关键，也关系到锂硫电池能否实现实用化。

前期研究中，团队发现通过离子聚集体构筑可提升迁移速率（J. Mater. Chem. A, 2020,8, 8033; Adv. Funct. Mater. 2022, 2203336; Nano Res. 2022, 1998; Chem. Eng. J. 2022, 434, 134647）和界面结构设计能够改善载流子传输（ACS Nano 2022, 16, 16898; Adv. Funct. Mater. 2022, 2112598; Adv. Energy Mater. 2018, 8, 1702946; Nano Energy, 2018, 46, 266; Adv. Funct. Mater. 2021, 2110468），结合对缺陷/单原子催化剂可降低锂离子/原子扩散势垒的认识（Nano Lett. 2022, 22, 8008; Energy. Environ. Mater. 2022, 5,731; Nano Lett. 2021, 21, 3245; Chem. Eng. J. 2022, 429, 132352; Energy Storage Mater. 2019, 18, 246; Energy Storage Mater. 2020, 28, 375），提出了针对动力学优化的界面设计解决方案。

因此，亟需发展一种有效的手段提升界面去溶剂化的能力，以促进硫正极的转化。

针对硫正极转化反应动力学及锂离子传输动力学不佳的问题，中科院苏州纳米所刘美男项目研究员联合德国卡尔斯鲁厄理工学院王健博士以及澳洲昆士兰科技大学Cheng Yan教授，利用具有功能性基团的金属有机框架材料，设计了桥联结构的MOF-碳界面，实现催化加速锂离子去溶剂化和多硫化物转化的过程。

在赋予离子-电子双导通性质的反应界面，以MOF@CC结构中的活性C-N桥联键作为吸附和催化位点，降低了溶剂分子与锂离子的结合作用，使摆脱溶剂壳包裹的高活性锂离子更快传导至位点处，并与多硫化物接触发生电子交换反应。使用催化去溶剂化功能界面的隔膜组装锂硫电池，在0.5C表现出1063 mAh g^-1的可逆容量，和5C下765 mAh g^-1的高倍率性能。

进一步配合使用100 μm锂箔和贫电解质的软包电池，能够循环70圈后仍保持855 mAh g^-1稳定容量。以上结果证明了C-N桥联位点，对锂离子去溶剂化和多硫转化过程动力学的显著改善效果。该工作发表在在Advanced Functional Materials期刊上，中科大/中科院纳米所李麟阁、涂海峰为本文共同第一作者。

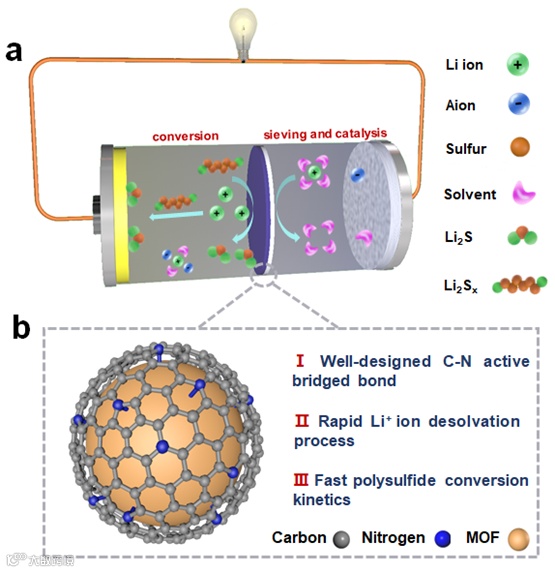

图1.桥联MOF-CC电催化诱导锂离子去溶剂化及加速多硫化物转化示意图

首先选取了含氨基官能团的NH₂-UIO-66作为MOF中心体，通过简单液相反应为其附加一层含GO和葡萄糖包覆外壳，再经低温热处理使其转化为碳层，并与MOF表面氨基官能团构成C-N桥联结构。

通过X射线光电子能谱(XPS)、傅里叶变换红外(FTIR)和热重分析仪(TGA)进一步研究了MOF@CC中的C-N桥联键的形成机制，这主要归结为MOF配体中的氨基可以与GO和无定形碳中C原子形成C-N桥联键。将MOF@CC材料湿法涂覆在PP隔膜上（MOF@CC@PP），不仅赋予该界面电子传导性，也实现了高锂离子迁移数（0.67）与高离子电导率（0.94 mS cm^-1）。

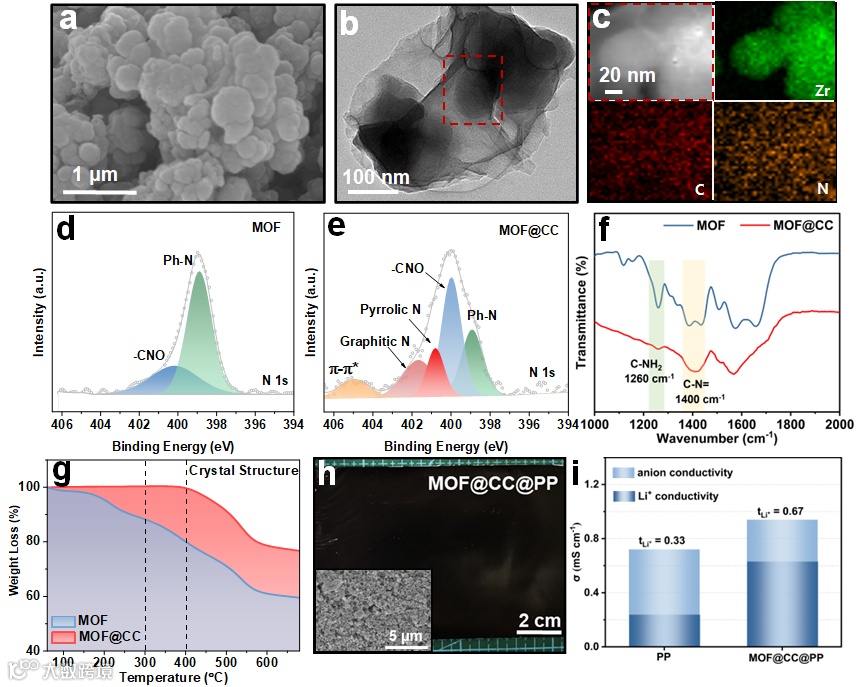

图2. MOF@CC材料以及C-N桥联键的表征

要点2：C-N桥联键对锂离子动力学调控

在传统锂硫电池电极-隔膜界面，大孔径的隔膜和惰性的PP分子，不会对溶剂化的离子聚集体产生影响。因此，离子聚集体首先需要去除溶剂分子包裹（去溶剂化过程），才能使锂离子与多硫化物接触发生氧化还原反应（多硫转化反应）。

该过程不仅需要消耗额外的能量，也会降低反应速率，导致电池动力学性能不佳。而在改性后的隔膜界面，当这些大尺寸的溶剂化锂离子通过MOF@CC层内部狭窄通道（<0.8 nm）时，外层的溶剂化鞘层可以被有效筛分形成高活性的裸核锂离子，快速传导至反应位点参与转化反应。利用Raman光谱和分子动力学模拟，证明了MOF@CC界面锂离子与溶剂分子的结合能降低，溶剂配位数减少。去溶剂化后产生的高活性锂离子比例，甚至高于高浓度电解液（3M LiTFSI）。

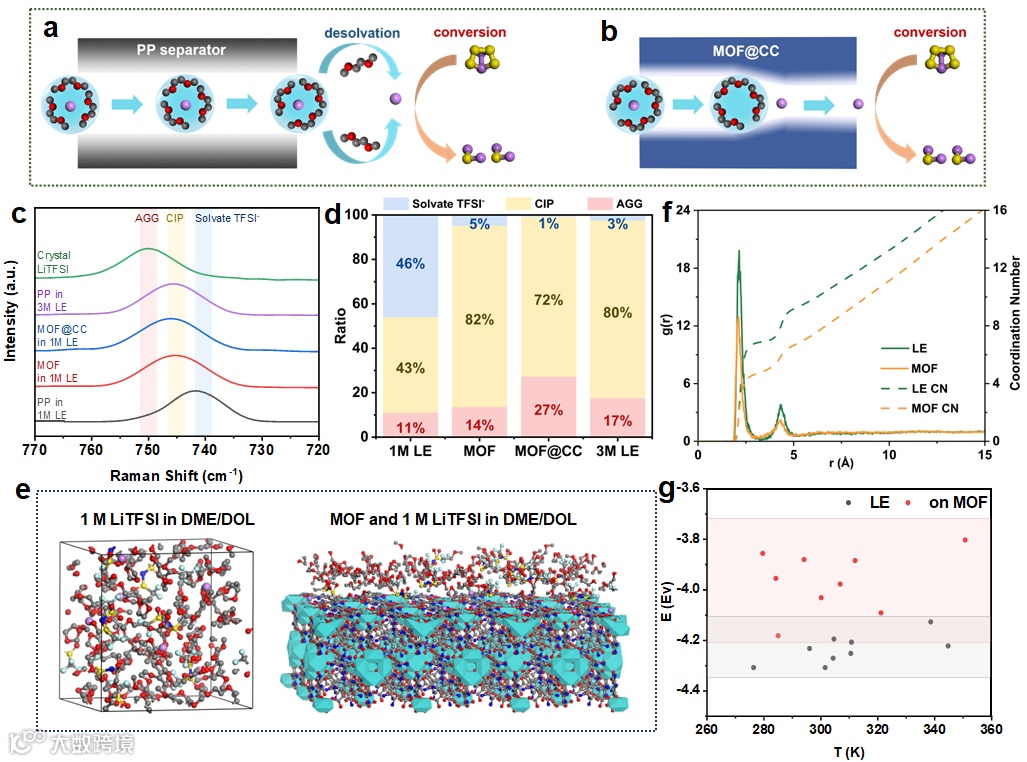

图3. 通过分子动力学模拟和光谱实验证明MOF@CC桥联网络加速锂离子去溶剂化

要点3：界面催化动力学测试及锂硫电池性能测试

所设计的MOF@CC界面在实际电池中展现出优异的动力学表现和应用潜力。通过设计电化学实验，对改性界面的催化性能进行研究。在相同多硫化物添加量的情况下，比于普通隔膜或未桥联材料，桥联后的MOF@CC样品表现出更短的响应时间、更快的反应速率、以及更高的转化量。

由此证明了所设计的桥联位点，通过提供去溶剂化的高活性锂离子和高速传导的电子，对硫正极转化反应动力学产生显著提升效果。进一步，组装的锂硫纽扣电池呈现出优越的速率性能，在0.5C下循环100次容量保持率可以达到88%。同时，在贫电解液和使用厚度为100 μm的有限锂负极条件下，锂硫软包电池70次循环后放电容量为855 mAh g^-1，平均库伦效率达到99.2%。

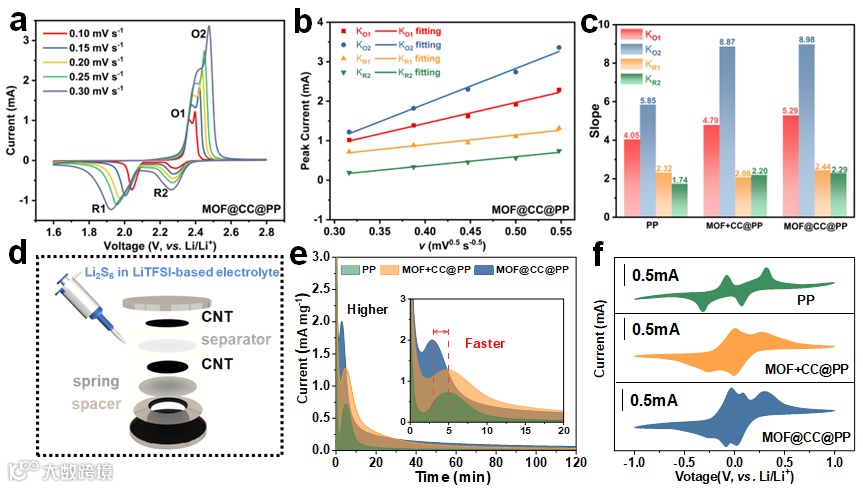

图4. MOF@CC电化学反应动力学测试

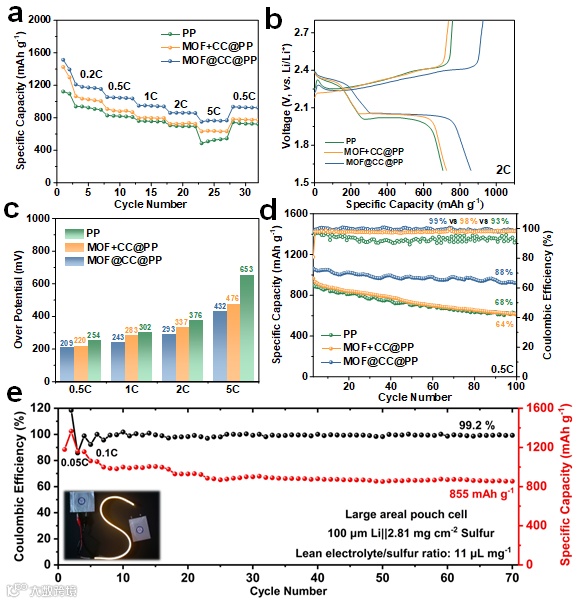

图5. 锂硫电池以及软包电池倍率和循环性能

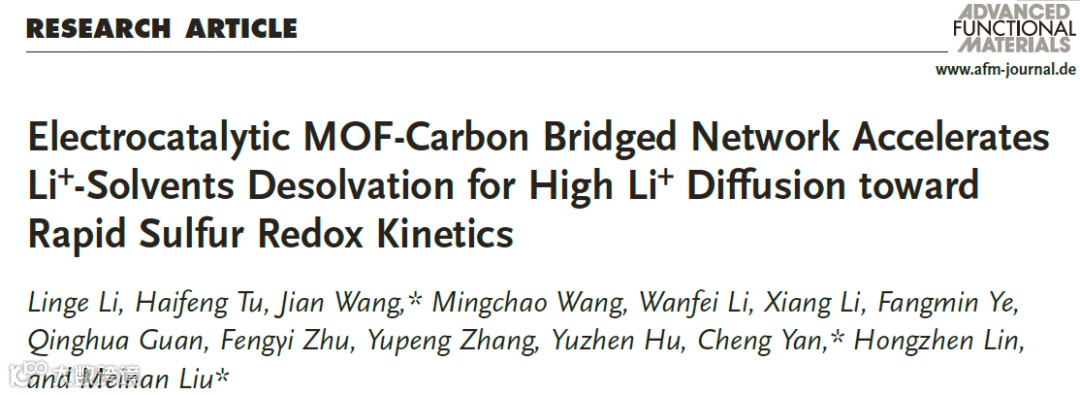

Linge Li, Haifeng Tu, Jian Wang, Mingchao Wang, Wanfei Li, Xiang Li, Fangmin Ye, Qinghua Guan, Fengyi Zhu, Yupeng Zhang, Yuzhen Hu, Cheng Yan, Hongzhen Lin, Meinan Liu, Electrocatalytic MOF-Carbon Bridged Network Accelerates Li-Solvents Desolvation for High Li Diffusion toward Rapid Sulfur Redox Kinetics, Adv. Funct. Mater. 2023, 2212499.
