华中科大孙永明教授 ESM：镍锰酸锂正极过锂化过程中的结构演化及对电化学性能的影响

第一作者：谭宇晨，王睿

通讯作者：孙永明*

单位：华中科技大学，北京大学深圳研究生院

尖晶石LiNi_0.5Mn_1.5O₄（LNMO）由于其高工作电压、无钴和低成本等优势，成为下一代正极材料的热门候选之一。通过将高压LNMO正极与高比容量硅基负极组合，可以提升电池的能量密度，但是硅基负极的低首效问题极大制约了高能量密度的潜力。到目前为止，人们进行了大量负极预锂化研究，然而，不管是电化学锂化还是化学锂化，锂化形成的Li_xSi等含锂态负极通常表现出极高的化学反应活性，对空气敏感，在工业生产中具有较大的安全隐患。相比之下，正极侧的预/过锂化相对稳定并且更适合当前的电池制造条件。

通过液相化学锂化，将额外的活性锂预先储存到LNMO结构中，得到不同锂化程度的L_1+xNMO。在锂化程度增加的过程中，厘清L_1+xNMO的结构演化规律及其对电化学性能的影响至关重要。虽然尖晶石LNMO可以凭借其本身的结构优势吸纳一定量的额外Li，但是深度过锂化依然会造成不可逆的结构破坏。当超过锂化极限后，后续持续的Li嵌入会导致材料晶体结构应变和应力增大，晶界增加和Mn元素的过度还原，最终表现为界面副反应的增加和电化学性能的下降。本文揭示了LNMO正极材料在过锂化过程中的结构变化，包括锂化相分布、晶格应变等，以及它们对电化学性能的影响。该工作发表在国际知名能源期刊Energy Storage Materials上。孙永明教授为本文通讯作者，谭宇晨、王睿为本文共同第一作者。

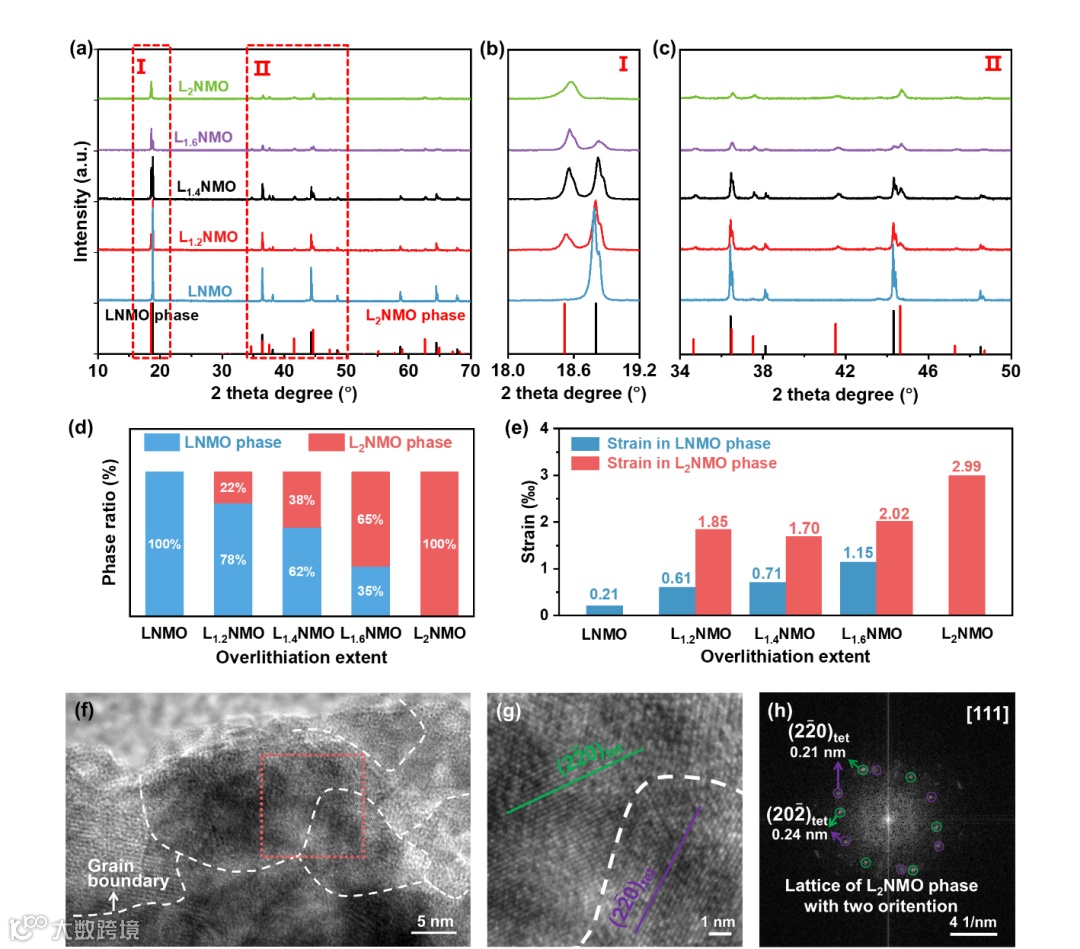

图1展示了LNMO在化学过锂化过程中的结构变化。随着锂化程度的增加，LNMO从原始fd-3m的LNMO相逐渐转变为I4₁/amd的L₂NMO相。在此过程中，晶格应变也显著增加，特别是完全锂化态的L₂NMO表现出最高的晶格应变。根据L₂NMO的HRTEM和对应的FFT图像可知，过大的应变导致了晶格畸变和结构缺陷。

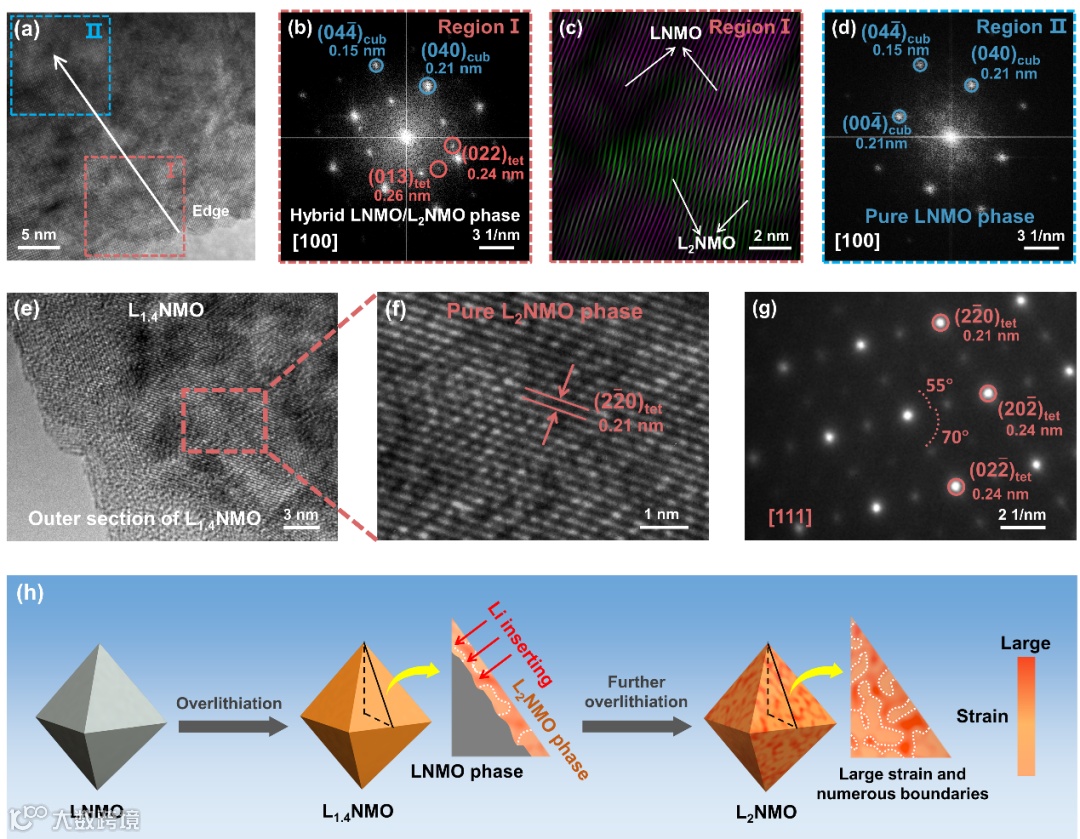

通过TEM和选区电子衍射（SAED）进一步研究了L_1+xNMO样品在化学过锂化过程中的结构演化。选择轻度过锂化样品 (L_1.05NMO) 并研究了边缘部分（区域I）和内部部分（区域II）两个区域（图 2a）。根据对应的FFT图像可知，区域 I是同时存在LNMO相和L₂NMO相的混合相区域（图 2b）。Inverse FFT形象地显示了LNMO相和 L₂NMO 相的区域空间分布（图 2c），表明在活性材料的边缘部分存在相互交联的混合LNMO和L₂NMO 相的纳米域。与之作为对比，相对内部的区域II处并没有观察到L₂NMO相的晶格信息。随着锂化程度的提高，在L_1.4NMO颗粒的边缘部分仅观察到L₂NMO相（图2e-g）。综上所述，L₂NMO相优先在颗粒外表层产生，随着过锂化程度的增加，L₂NMO相逐渐蔓延到颗粒内部。根据上述分析，图2h描绘了LNMO在过锂化过程中的结构演化。

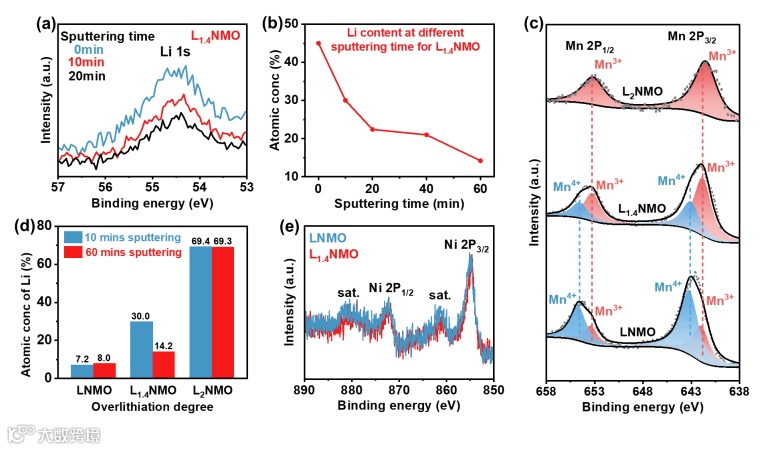

图3通过X射线光电子能谱 (XPS) 研究了元素的空间分布及其化学价态。随着刻蚀时间的增加，L_1.4NMO 样品的Li元素信号逐渐减弱，Li含量也逐渐降低。与之形成对比，LNMO和L₂NMO在分别刻蚀10 分钟和 60 分钟后Li含量维持稳定。以上Li的空间分布表明 L_1.4NMO具有富锂表面结构，而内部维持原始LNMO相的结构。作者还比较了 LNMO，L_1.4NMO和L₂NMO样品的Mn 2p谱图。随着过锂化程度的增加，L_1+xNMO样品中Mn³⁺含量逐渐增加，并且在L₂NMO样品中观察到Mn³⁺占据主导地位。Jahn-Teller效应导致Mn³⁺更易于发生歧化反应（2Mn³⁺ → Mn4+ + Mn2+），L₂NMO结构中形成的过多的Mn³⁺会对维持结构稳定性带来负面影响。

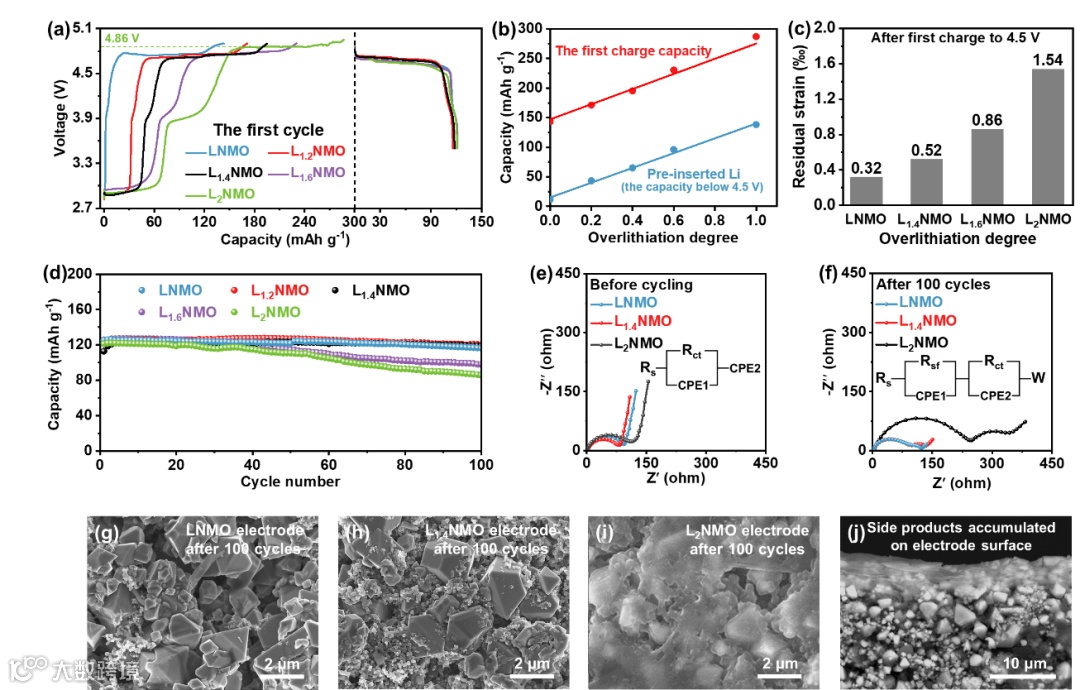

图4a显示了预嵌入的Li成功在首次充电过程中脱出，然而随着额外Li的全部脱出，残余应变并没有随之消失。深度过锂化的样品特别是L₂NMO，即使在脱出额外部分Li的情况下，依然保留了较大的应变。根据不同锂化程度L_1+xNMO的循环性能，当锂化程度达到L_1.4NMO时，依然维持和LNMO相同的循环稳定性。但是当进一步过锂化至L1.6NMO甚至L₂NMO时，比容量在电化学循环早期即有明显的衰退。结合阻抗和循环后极片状态可知（图4e-i），过高的锂化程度导致极片表面副反应加剧。图5显示了适度过锂化和深度过锂化循环过程中的结构演化。

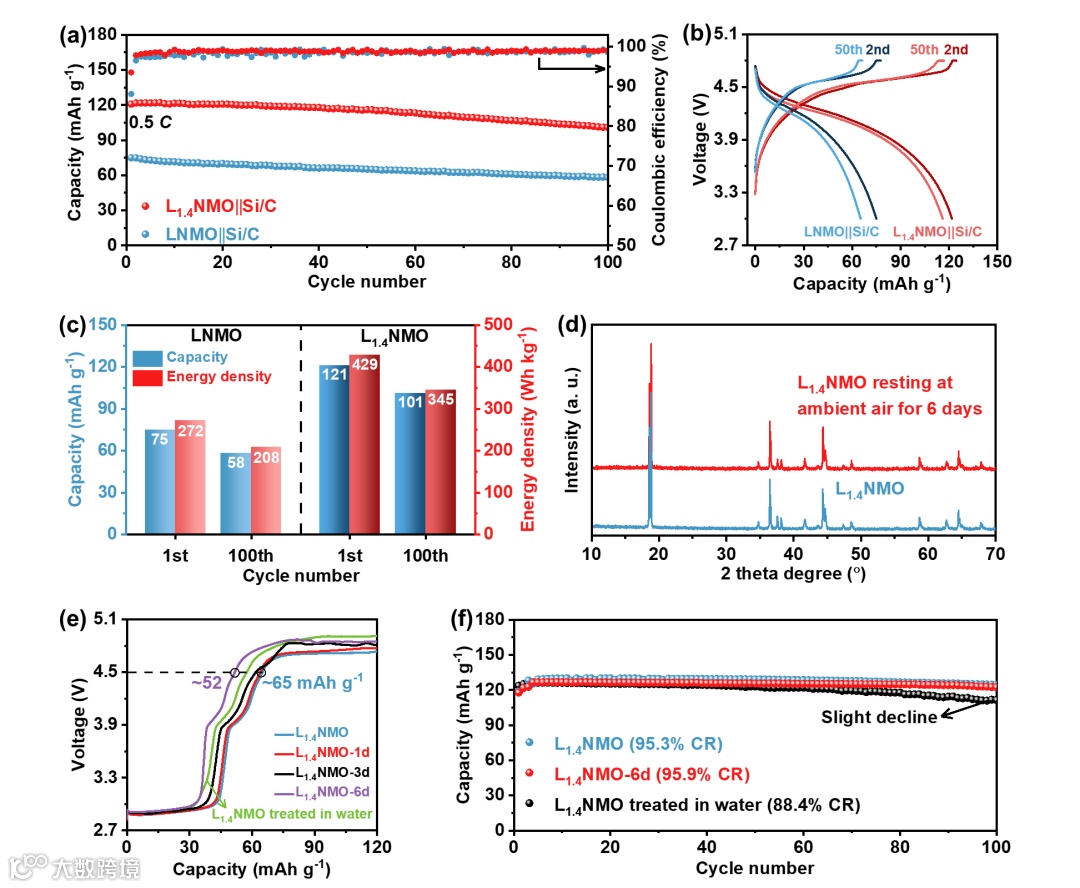

图6a-c证明了L_1.4NMO成功弥补了Si/C低首效造成的容量损失，在全电池比容量相比LNMO提升了超过40mAh g-1的同时，循环稳定性也没有受到影响，侧面验证了L_1.4NMO||Li的优秀循环性能。L_1.4NMO在保持大约40%额外锂的同时，也具有较优秀的空气稳定性，具有广阔的应用前景。

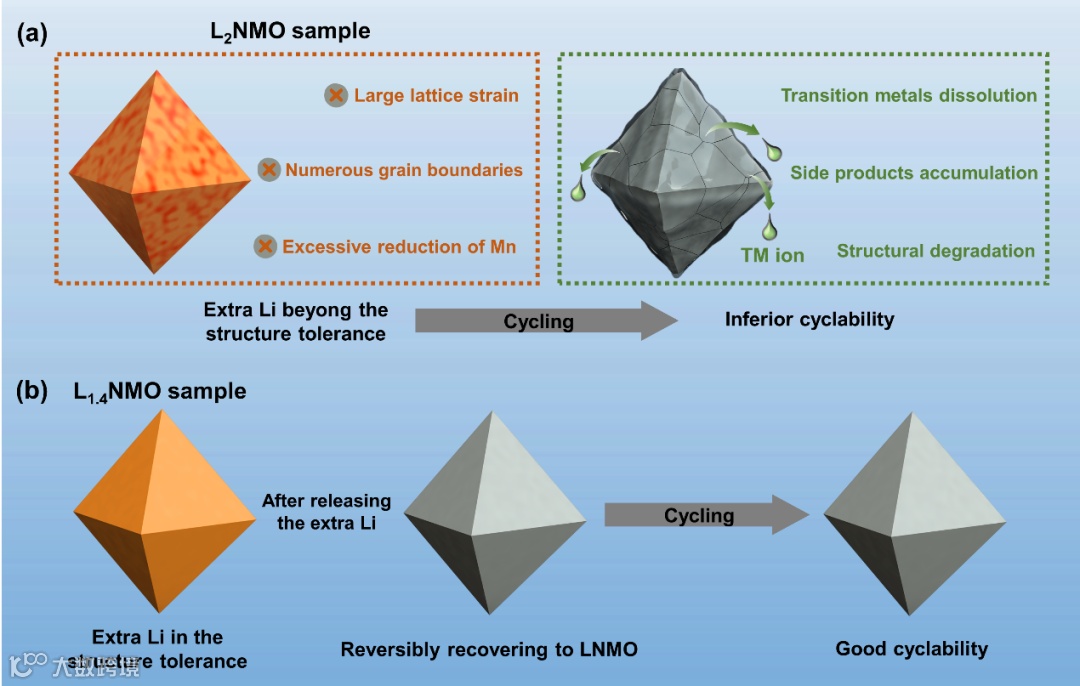

本文揭示了LNMO正极材料在过锂化过程中的结构变化，包括锂化相分布、晶格应变等，以及它们对电化学性能的影响。结果表明，随着过锂化程度的增加，产生了晶格应变和更多的晶界，在深度过锂化时尤为严重。LNMO的深度过锂化会导致快速的结构崩溃并加速与电解液的副反应，这进一步导致过渡金属的溶解和界面阻抗的增加。而适度的过锂化则不会产生消极影响，L_1.4NMO实现了提供充足活性Li和优秀循环性能的平衡。与 Si/C 负极组装成全电池，成功弥补了Si/C低首效造成的容量损失。

孙永明，博士，华中科技大学武汉光电国家研究中心教授、博士生导师，入选国家高层次青年人才项目，《麻省理工学院科技评论》“TR35 全球科技创新领军人物”（35 Innovators Under 35）中国区榜单。孙永明教授长期从事新型储能材料与技术（锂离子电池、锂金属电池、锌金属电池等）等方向的科学研究。孙永明教授在新型储能材料与技术相关领域取得了一系列突出成果，发表通讯作者或第一作者论文60+篇，包括Nature Energy （2）、Nature Communications（2）、Science Bulletin (1)、 Journal of the American Chemical Society（1）、Angewandte Chemie (1) 、Advanced Materials （5）、Advanced Energy Materials (3)、Advanced Functional Materials (5) 、Energy & Environmental Science（1）、Joule（1）、Chem (1)等。此外，获得授权国内外专利10余项目。据google scholar, 所发论文引用超过19000次，H因子为61。

华中科技大学孙永明教授课题组诚聘海内外知名高校材料、化学、能源、物理等相关背景的博士后。课题组致力于通过多学科交叉的研究为下一代储能电池的发展提供新的可能和机遇。根据承担的科研任务及实验室发展需要，诚聘2-3名优秀博士后。

1、已经获得或者将于近期获得博士学历，具有较强材料、化学、物理或能源专业基础和理论功底的博士，具有以下研究工作经历之一者优先：

（1）储能电池材料和器件研究经历；

（2）无机合成、有机合成等研究经历；

（3）具有电池材料理论模拟研究经历。

2、具有独立撰写英文论文的能力，独立撰写并以第一作者身份在相关学科领域权威杂志上发表一区SCI论文1篇（中科院分区）及以上；

3、对研究领域具有创新性构想和战略性思维，具有旺盛的工作热情；

4、为人正直诚恳，具有良好的团队意识和合作精神。

1、提供优越的科研平台。武汉光电国家研究中心为科技部首批六个国家研究中心之一，作为适应大科学时代基础研究特点而组建的学科交叉型国家科技创新基地，其面向世界科技前沿、面向国家重大需求，是国家科技创新体系的重要组成部分；

2、博士后聘用期限一般为2至3年，年薪25万+（面议）；

3、博士后研究人员聘期内，参照华中科技大学正式职工，享受同岗位教师子女入学、入托，医疗保险以及其他福利待遇；

4、博士后研究人员聘期内，参照华中科技大学正式职工，享受同岗位教师子女入学、入托，医疗保险以及其他福利待遇；

5、课题组将为博士后提供良好的科研条件和职业发展平台，鼓励并全力支持博士后申报各类项目，具体面议。

1、应聘者基本资料需包括本人简历（包含研究成果目录）和博士论文小结，并注明 “应聘博士后”字样。课题组会尽快安排面试考察；

2、符合条件的应聘者，将通过电子邮件或电话协商面试时间，可报销往返差旅费并提供食宿；

3、本招聘长期有效。

另外，课题组诚聘已获得本科或硕士学位且具有材料或化学研究经验的科研项目助理1-2名，待遇面议。

邮箱：yongmingsun@hust.edu.cn

投稿请联系contact@scimaterials.cn
