孙志鹏教授、邵涟漪特聘副教授CEJ：V4C3 MXenes衍生的二维Mg0.2V2O5·nH2O纳米带用于高稳定性水系锌离子电池

V₄C₃ MXenes衍生的二维Mg_0.2V₂O₅·nH₂O纳米带用于高稳定性水系锌离子电池

第一作者：关杰多

通讯作者：邵涟漪*，孙志鹏*

单位：广东工业大学

锂资源的储量少和分布不均匀，导致锂离子电池的生产成本高，限制了其在大规模储能中的应用。锌离子电池由于成本低、资源丰富、无污染、锌负极安全性高、水电解液导电率高而被认为是储能领域潜在的替代品。

然而，二价Zn²⁺与主材料晶格之间的强静电相互作用导致离子输运动力学缓慢，破坏了主材料的层状或通道结构。因此，具有令人满意的循环和速率性能的电极材料仍有待探索。本篇文章展示了在V₂O₅宿主材料的层间预先嵌入Mg²⁺和结构水，Mg²⁺和结构水可以扩大离子传输通道和减少静电效应，从而提高循环和速率性能。在Mg²⁺和结构水的协调作用可以有效提高V₂O₅层状结构的稳定性和离子迁移率。

本文中，广东工业大学孙志鹏教授/邵涟漪特聘副教授团队在国际知名期刊Chemical Engineering Journal 上发表题为“Two-dimensional Mg_0.2V₂O₅·nH₂O Nanobelts Derived from V₄C₃ MXenes for Highly Stable Aqueous Zinc Ion Batteries”的文章，该文章通过水热法将V₄C₃ MXenes衍生为二维的V₂O₅，并在其层间进行了Mg²⁺和结构水的预嵌。以制得的Mg_0.2V₂O₅·nH₂O为正极，金属锌为负极组装扣式电池和软包电池均表现出高的比容量和稳定的循环性能。同时还使用了XRD，XPS，SEM和TEM多种表征手段对材料的储锌机制进行了深入的探究，并得出了可靠的结论。

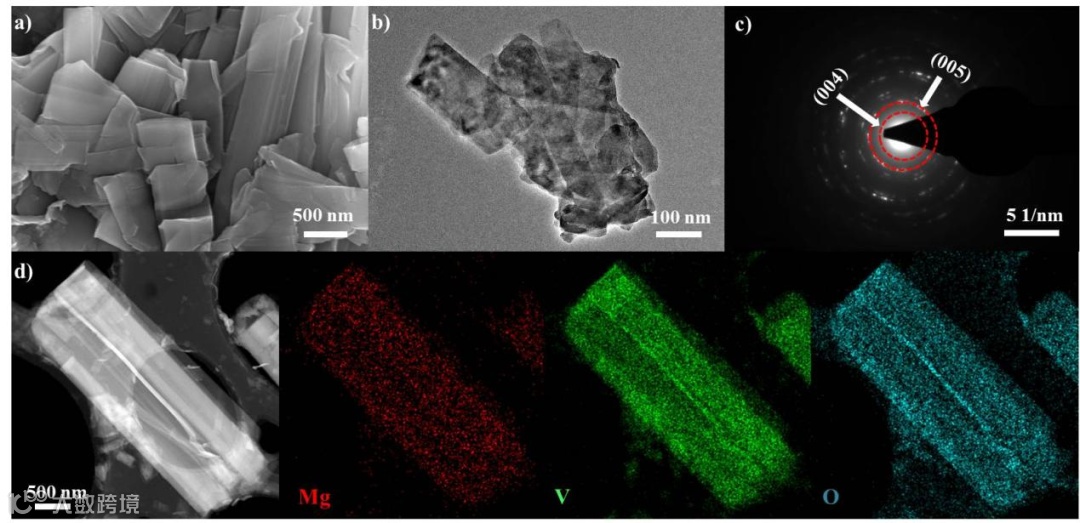

要点一：V₄C₃ MXenes衍生制备Mg_0.2V₂O₅·nH₂O纳米带

MXenes作为新型的二维无机材料，它具有高比表面积、高电导率的特点，又具备组分灵活可调，纳米层结构可控等优势，已在储能、吸附、传感器、导电填充剂等领域展现出巨大的潜力。但是单纯的MXenes材料在离子储存上无法展现优异的性能。于是，研究者把目光聚集在了其衍生出的物资上。V₄C₃ MXenes经过H₂O₂的氧化衍生成为Mg_0.2V₂O₅纳米带，得到的衍生物既继承了MXenes材料独特的二维结构，又具备良好的离子存储结构。二维的纳米带结构应用在水系锌离子电池中能够有效提高电解液与材料的接触界面，同时可以大大缩小Zn²⁺和电子在电极上的传输路径，使得离子可以在材料与电解液界面快速完成嵌入和脱出，优化电极材料的离子传输动力学。

要点二：Zn²⁺储存机制

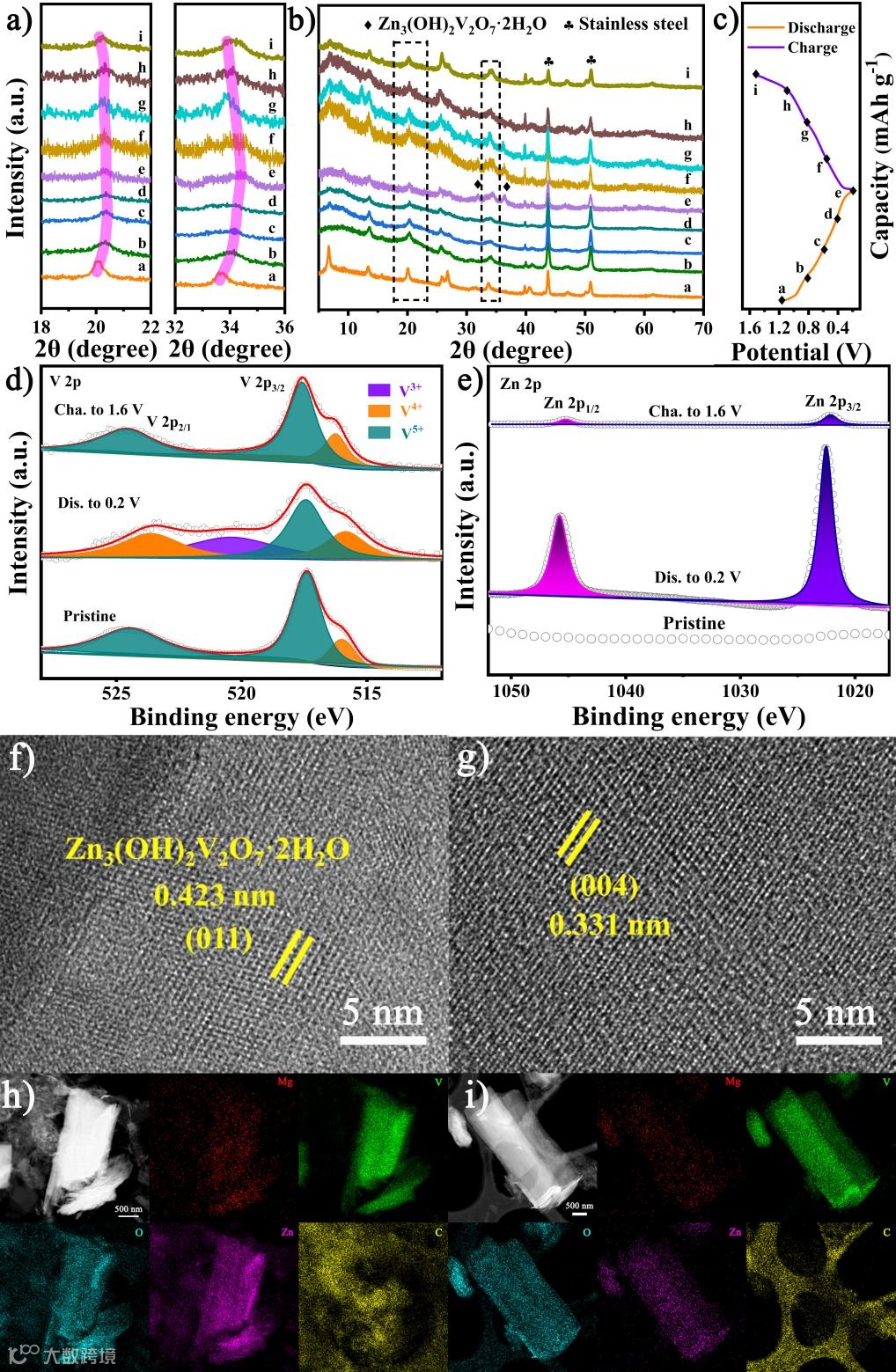

水系锌离子的离子储存机制存在三种为主流所认可的机制，所以对于水系锌离子正极材料的研究，将锌离子的存储机制表征清楚显得尤为重要。此项研究工作中，作者采用XRD，XPS，SEM和TEM多种表征手段进行了深入的研究。研究中使用非原位XRD既分析了具有强静电作用力的Zn²⁺的嵌入脱出对宿主材料特定晶格的影响，又通过对充放电过程中Zn₃(OH)₂V₂O₇·2H₂O物相的动态变化确定了材料的储锌机制为Zn²⁺/H⁺共嵌的机制。并且在充放电的TEM表征中对这一机制进行了二次验证。非原位的XPS中对V元素分谱分析中，V元素价态随着充放电状态变化的演变也符合电极材料发生氧化还原反应的规律。

要点三：软包电池应用的探索

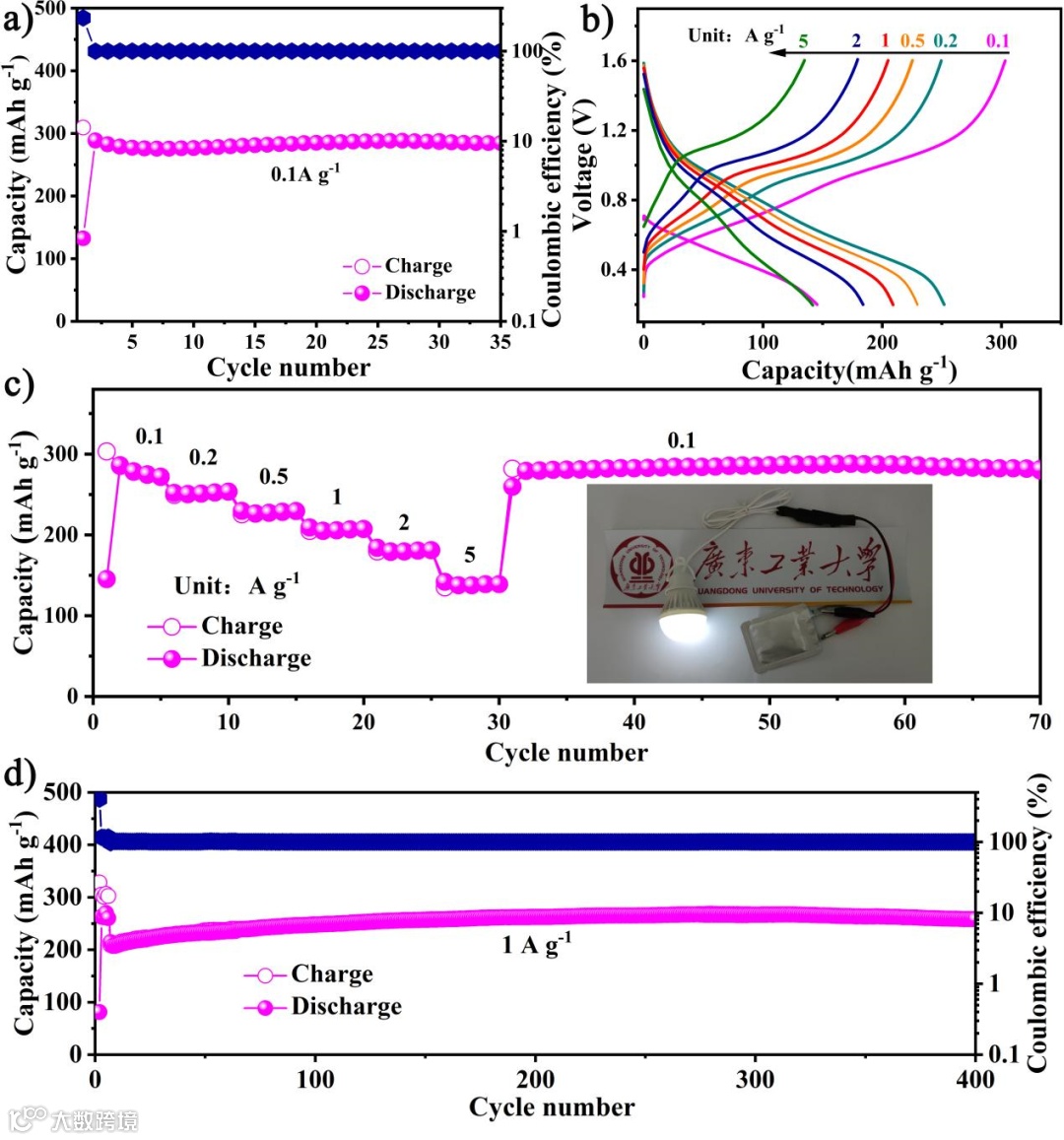

水系锌离子电池因其成本低、无污染、锌阳极安全性高等优势，在大型储能设备上具有相当客观的前景，所以，在扣式电池研究的基础上，对于大面积，高载量的软包电池的探索是十分必要的。该研究将Mg_0.2V₂O₅为正极，金属锌为负极组装软包电池测试系统。在0.1 A g^-1时，软包电池的第一次充电容量为309 mAh g^-1，经过35次循环后容量保持在285 mAh g^-1，容量保持率为92%。软包电池在1 A g⁻¹的大电流密度下，经过400次循环后仍可提供258 mAh g^-1的容量。单个的软包电池可以点亮小灯泡，这优异的容量和循环稳定性以及展现出来的实用价值，证明Mg_0.2V₂O₅电极在储能设备的应用上是具有潜力的。

Two-dimensional Mg_0.2V₂O₅·nH₂O Nanobelts Derived from V₄C₃ MXenes for Highly Stable Aqueous Zinc Ion Batteries

https://doi.org/10.1016/j.cej.2022.136502

邵涟漪  副教授

现任广东工业大学“青年百人计划”特聘副教授，入选2021年“澳门青年学者计划”，主要从事新能源存储与转换器件（包括锂／钠／锌／镁离子电池等）的研究。先后在国内外学术期刊上以第一作者或通讯作者发表SCI论文20余篇，主持国家自然科学基金、广东省教育厅科研项目、广州市科技局以及横向课题等项目。

孙志鹏 教授

国家海外高层次引进人才，现任广东工业大学“百人计划”特聘教授，校学术委员会化工材料分委员会委员&秘书，材料与能源学院院长助理，新能源材料与器件系党支部书记。主要从事有关新能源存储与转换器件（包括：锂/钠离子电池、锂硫电池、超级电容器、燃料电池等）和气体传感器等研究。先后在国内外学术期刊上发表SCI论文70篇，出版论著1部，授权国家发明专利 5 件，实用新型专利10件。先后主持国家自然科学基金、留学回国人员启动基金、国家质检总局、广东省科技厅国际合作基金以及企业横向等16项。

根据课题组发展需要，拟招收具有电池、电催化、材料化学、计算化学等专业背景的博士后1名。优秀的博士后在站一年后可推荐申请国（境）外6-12个月访学机会，有意者请联系邵老师（shaolianyi@gdut.edu.cn）
