大数跨境

西工大谢科予教授/金婷教授/沈超副研究员,ACS Energy Letters:残碱原位转化为钠补偿剂助力高性能钠离子电池

西工大谢科予教授/金婷教授/沈超副研究员,ACS Energy Letters:残碱原位转化为钠补偿剂助力高性能钠离子电池 科学材料站
2023-10-25
1
导读:西工大谢科予教授/金婷教授/沈超副研究员,ACS Energy Letters:残碱原位转化为钠补偿剂助力高性能钠离子电池


文 章 信 息

残碱原位转化为钠补偿剂助力高性能钠离子电池

第一作者:张涛,孔继

通讯作者:谢科予*,金婷*,沈超*

单位:西北工业大学,南开大学,香港理工大学


研 究 背 景

钠离子电池具有显著的成本和资源优势,在大规模储能领域极具应用前景。然而,钠离子电池存在严重的电极不可逆嵌钠(尤其是在硬碳(HC)负极表面)、固态电解质界面溶解等问题,导致电池循环过程中活性Na+损耗严重,极大地制约了钠离子电池能量密度和循环稳定性。目前,将钠补偿剂导入正极被认为是提高钠离子电池能量密度和循环寿命的关键策略。然而,现有的钠补偿剂通常存在补钠效率低、残余严重、持续产气等问题,限制了其在钠离子电池中的应用。因此,开发高效的钠补偿策略至关重要。


文 章 简 介

近日,西北工业大学谢科予教授/金婷教授/沈超副研究员团队在国际知名期刊ACS Energy Letters上发表题为“Converting Residual Alkali into Sodium Compensation Additive for High-Energy Na-Ion Batteries”的文章。作者巧妙地在钠离子电池层状正极材料P2-Na0.85Li0.12Ni0.22Mn0.66O2(P2-NLNMO)中引入适量乙酸(AC)和材料表面残碱物质原位反应生成乙酸钠(AC-Na)。残碱的转化显著提高了电极加工性能;同时,AC-Na作为钠补偿剂具有约300 mAh g-1的高比容量以及合适的氧化电位(~ 4.1 V),容量利用率高达~92%。作者通过飞行时间二次离子质谱(TOF-SIMS)、原位微分电化学质谱(DEMS)等分析表征方法揭示了其类似于Kolbe电解反应的钠补偿机制。在钠补偿的基础上,作者在2.0 Ah P2-NLNMO@AC|| HC软包电池中验证了该策略的实用性,在120次循环后电池的容量保持率高达95.1%,能量密度从112提高到130 Wh kg-1。高效钠补偿策略为钠离子电池的实际应用提供了一条新的途径。


本 文 要 点

要点一:残碱转化前后材料体相结构和表面化学研究

作者通过X射线衍射(XRD)和透射电子显微镜(TEM)表征了残碱转化前后材料的晶体结构特征,结果表明适量乙酸(AC)处理不会破坏原始材料的体相结构。通过X射线光电子能谱(XPS)和飞行时间二次离子质谱(TOF-SIMS)分析了材料的表面化学性质,证明了乙酸(AC)的功能是能够将初始P2-NLNMO材料中的残碱转化为乙酸钠(AC-Na)。

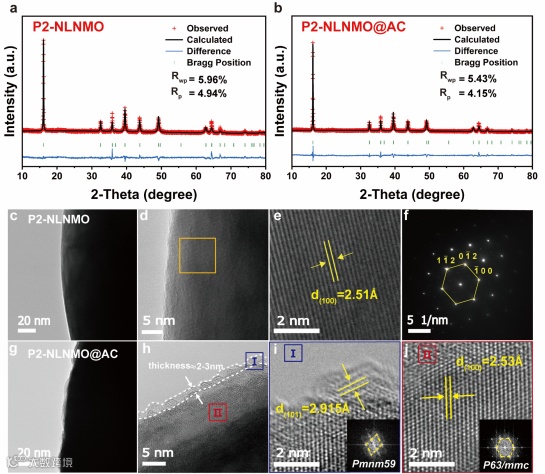

图 1. P2-NLNMO和P2-NLNMO@AC的晶体结构。(a) P2-NLNMO和 (b) P2-NLNMO@AC化合物的XRD和Rietveld图。P2-NLNMO的(c, d) TEM、(e) HRTEM和(f) SAED图。P2-NLNMO@AC化合物的(g) TEM和(h-j) HRTEM图; (i) 和(j) 中插图是P2- NLNMO@AC的SAED图。

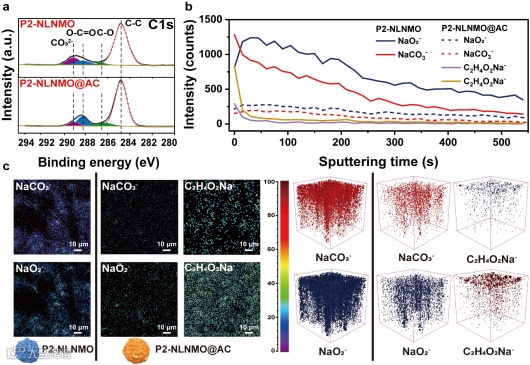

图 2. P2-NLNMO和P2-NLNMO@AC的表面化学。(a) C 1s的XPS光谱。材料二次离子碎片的(b) 深度分布图和(c) 表面和三维分布图。


要点二:残碱转化后材料加工性能显著提升

通过对电极浆料振荡剪切流变学的研究,验证了残碱转化后材料较低的粘度以及更好的分散性。扫描电子显微镜(SEM)揭示了改性后电极中活性材料颗粒与导电碳之间更加均匀的分布,同时P2-NLNMO@AC电极比P2-NLNMO电极更薄更致密。

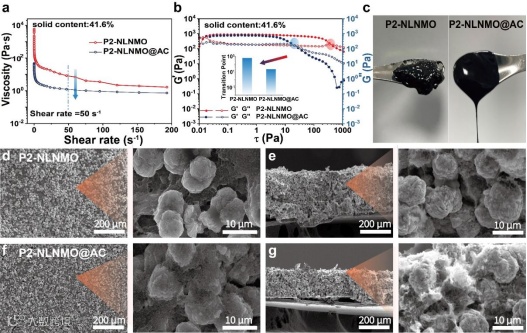

图 3. 电极浆料流变性能与微观结构。(a) 电极浆料的振荡剪切流变学。(b) 储存模量(G′) 和损失模量(G″)随剪切应力(τ)的变化曲线。(c) 电极浆料对比图。(d,e) P2-NLNMO和 (f,g)  P2-NLNMO@AC电极的SEM图。


要点三:补钠后电池电化学性能显著提升

通过测试P2-NLNMO和P2-NLNMO@AC材料在钠半电池和全电池中的电化学性能,验证了补钠后电池电化学性能的提升。2.0 Ah P2-NLNMO@AC||HC软包电池在0.3 C下循环120次后,容量保持率达到95.1%,能量密度从112 Wh kg-1提高到130 Wh kg-1(基于电芯质量计算)。电池产气照片显示出P2-NLNMO@AC||HC软包电池循环过程中更少的产气,表明P2-NLNMO中残碱被有效地转化为补钠剂乙酸钠(AC-Na),抑制了残碱在电池循环过程中的持续分解产气。

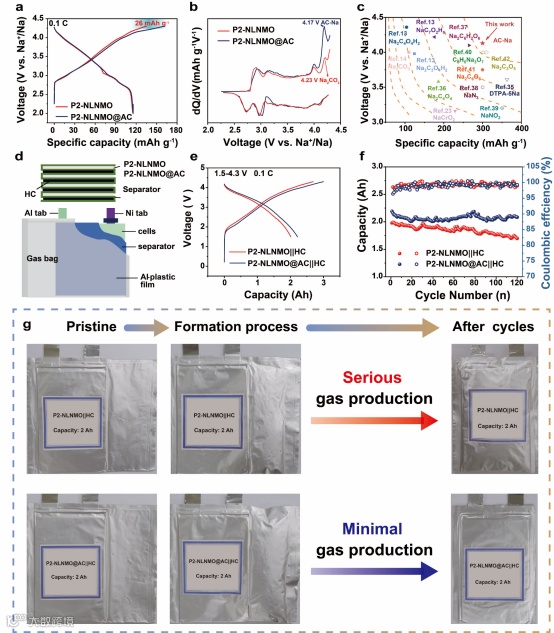

图 4. P2-NLNMO和P2-NLNMO@AC在钠半电池和软包全电池中的电化学性能。(a) 半电池首圈充放电曲线。(b) 半电池首圈dQ/dV曲线。(c) AC-Na与先前报道的补钠剂的电压和比容量的对比图。(d) 2.0 Ah软包电池结构示意图。P2-NLNMO||HC和P2-NLNMO@AC||HC软包电池的(e) 化成过程首圈充放电曲线;(f) 循环性能图;(g) 产气照片。


要点四:钠补偿机制研究

非原位拉曼光谱证实了P2-NLNMO@AC中乙酸钠(AC-Na)在首圈充放电过程中分解并提供额外的Na+进行钠补偿。原位微分电化学质谱(DEMS)监测了P2-NLNMO和P2-NLNMO@AC在充放电过程中的产气情况,AC-Na在首圈充电过程中几乎被完全分解,产生CO2和C2H6(首圈产气可在电池化成结束后排出,不会影响后续循环),揭示了AC-Na类似于Kolbe电解反应的钠补偿机制。

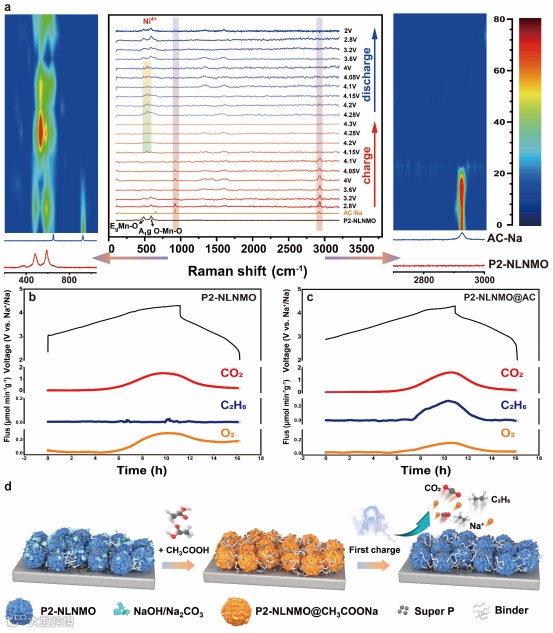

图 5. 钠补偿机制研究。(a) P2-NLNMO@AC电极在2.0-4.3 V、0.1 C条件下首次充放电过程的非原位拉曼光谱。(b) P2-NLNMO和(c) P2-NLNMO@AC电极在2.0-4.3 V、0.1 C条件下的DEMS图谱。(d) P2-NLNMO@AC中的Na补偿机制示意图。


文 章 链 接

Converting Residual Alkali into Sodium Compensation Additive for High-Energy Na-Ion Batteries

https://doi.org/10.1021/acsenergylett.3c02075


通 讯 作 者 简 介

谢科予:西北工业大学材料学院教授,博士生导师,国家级青年人才,英国皇家化学会会士,清洁能源研究院负责人。现任陕西省锂电池正极材料校企联合研究中心副主任、陕西省石墨烯联合实验室副主任,Energy Materials副主编。长期从事高性能化学电源及其关键材料;先后主持国家重点研发计划国合专项、国家自然科学基金联合重点等项目;发表Nature Communications, Advanced Materials, Angewandte Chemie International Edition等期刊论文100余篇。


金婷:西北工业大学材料学院教授,博士生导师。入选“陕西省高层次人才引进计划”青年项目、香江学者。2020年博士毕业于南开大学,师从焦丽芳教授;2018-2020年在美国马里兰大学(帕克分校)进行联合培养博士研究,师从王春生教授。之后在香港理工大学黄海涛教授课题组从事博士后研究。从事锂/钠离子电池关键材料与器件相关研究,先后主持国家自然科学基金青年项目等科研项目,发表 Chem. Soc. Rev.、Angew. Chem. Int. Ed.、Adv. Mater.等期刊论文40余篇,担任eScience、Battery Energy等期刊青年编委。


沈超:西北工业大学材料学院副研究员,博士生导师。陕西省“四主体一联合”锂电池正极材料校企联合研究中心副主任,获陕西省秦创原长续航新能源车用锂电池高镍正极材料“科学家+工程师”团队项目资助,从事锂/钠离子电池及其关键材料工业化开发及产业化应用技术研究。承担多项纵向基础研究与企业委托横向开发项目。


添加官方微信 进群交流

SCI二氧化碳互助群

SCI催化材料交流群

SCI钠离子电池交流群

SCI离子交换膜经验交流群

SCI燃料电池交流群

SCI超级电容器交流群

SCI水系锌电池交流群

SCI水电解互助群

SCI气体扩散层经验交流群

备注【姓名-机构-研究方向】

说明

🔹本文内容若存在版权问题,请联系我们及时处理。

🔹欢迎广大读者对本文进行转发宣传。

🔹《科学材料站》会不断提升自身水平,为读者分享更加优质的材料咨询,欢迎关注我们。

投稿请联系contact@scimaterials.cn

致谢

感谢本文作者对该报道的大力支持。

点分享

点赞支持

点在看


【声明】内容源于网络
0
0
科学材料站
内容 0
粉丝 0
科学材料站
总阅读0
粉丝0
内容0
