Li6PS5Cl（LPSC）是一种非常有吸引力的硫化物固体电解质（SSE），用于开发高性能全固态锂电池（ASSLB）。然而，它不能抑制锂枝晶的生长，在短路致死之前只能承受很小的临界电流密度（CCD）。

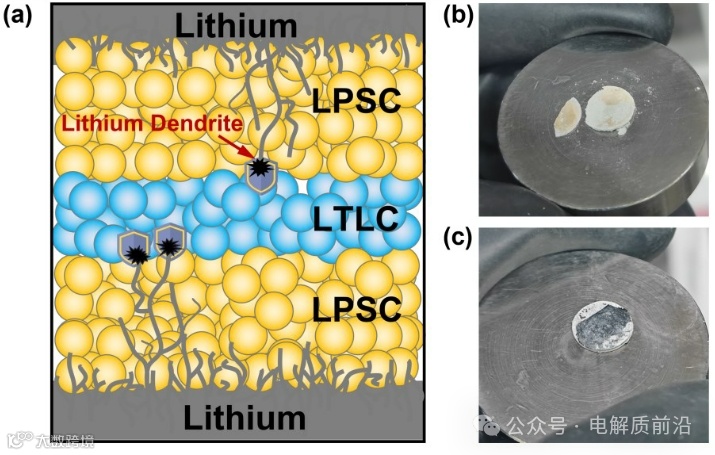

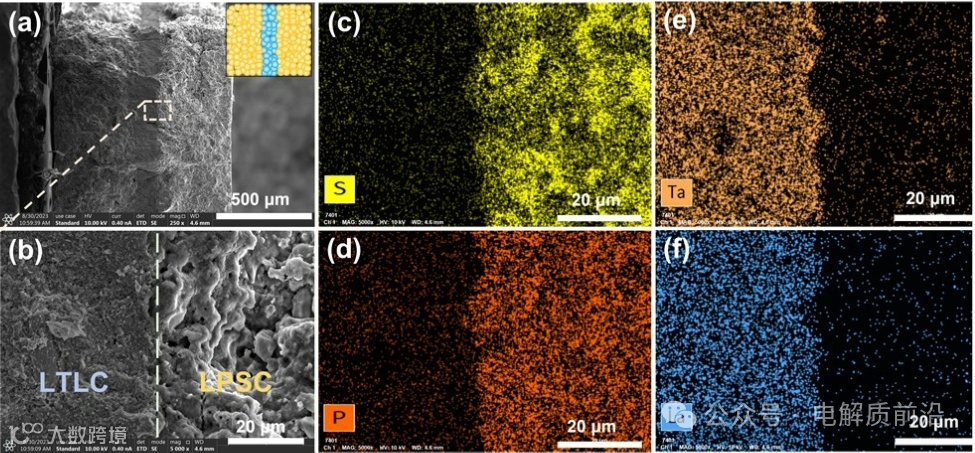

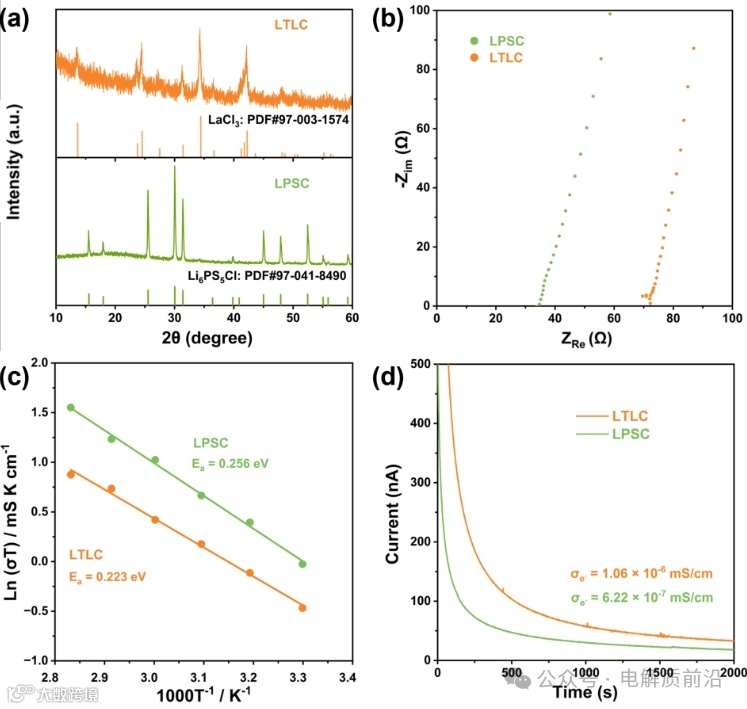

鉴于新开发的LaCl3基电解质（LTLC）可以提供非常大的CCD，天津大学杨永安通过在LPSC中插入LTLC来设计一种三层三明治结构的电解质。

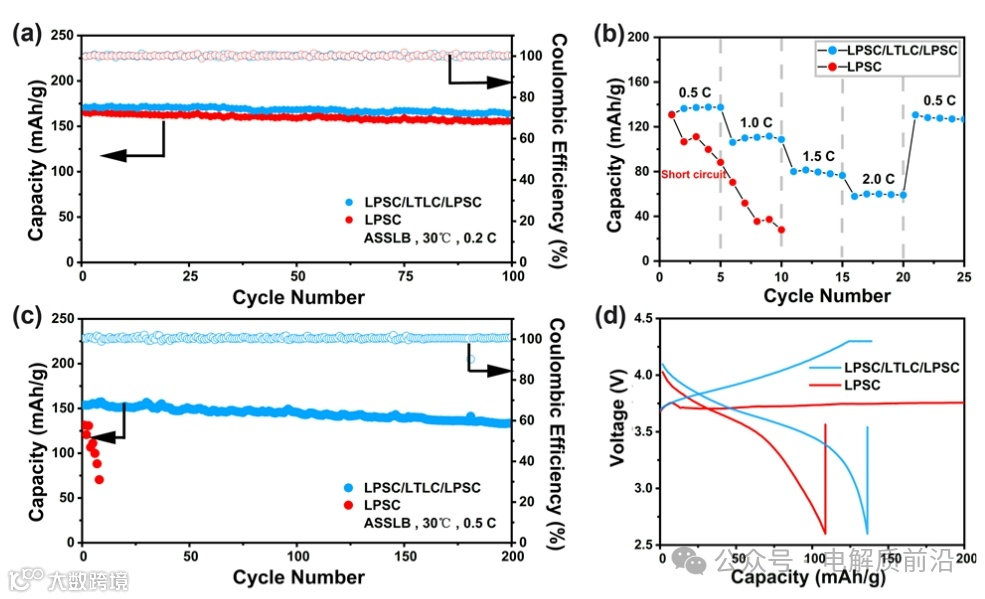

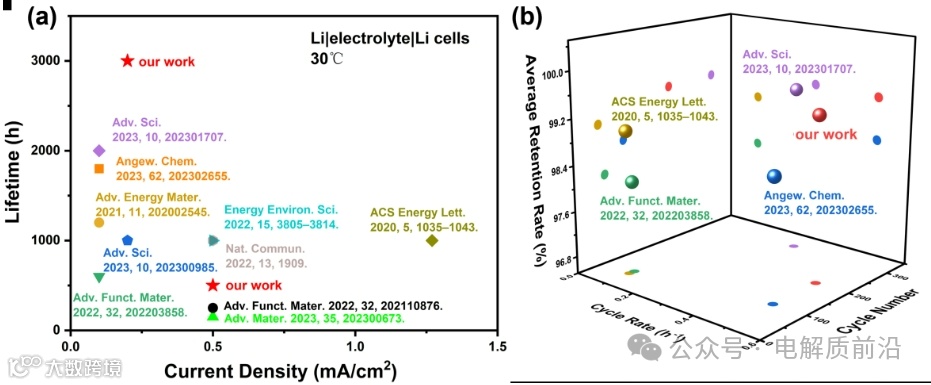

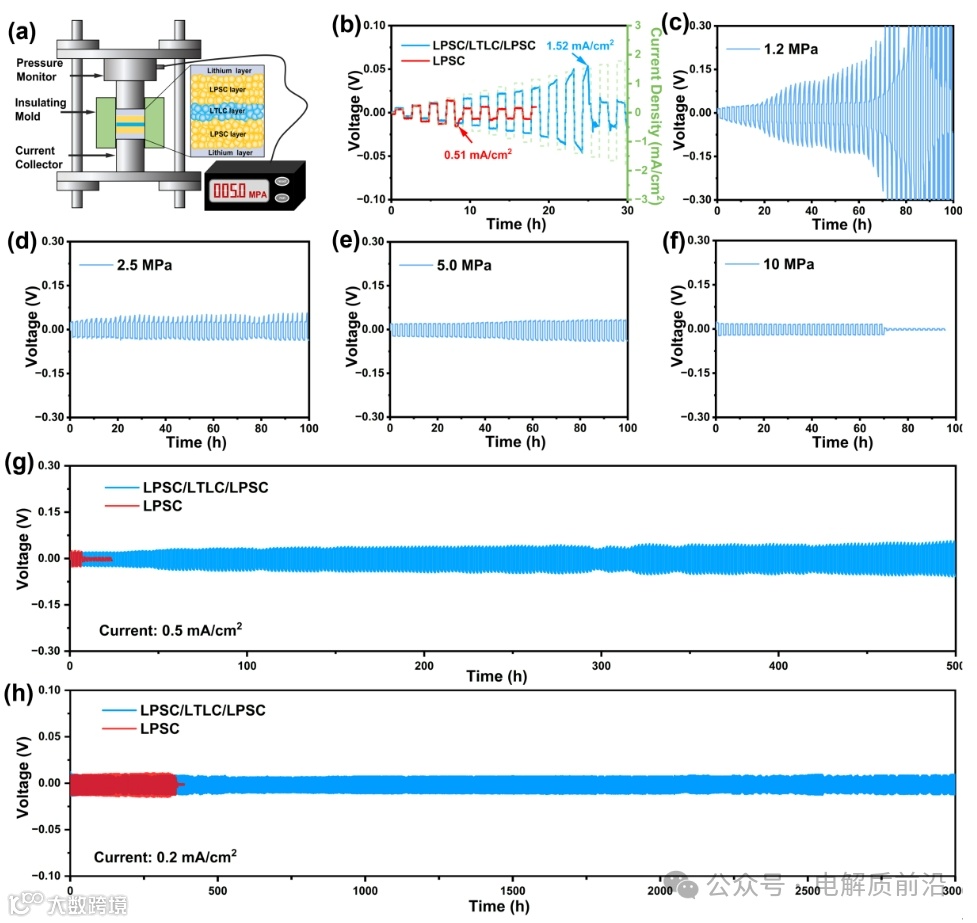

值得注意的是，与平淡的LPSC相比，这种混合电解质LPSC/LTLC/LPSC表现出非凡的性能改进：在对称电池中，CCD从0.51mA/cm2增加到1.52mA/cm2，在0.5mA/cm2的循环电流下，寿命从7小时延长到＞500小时，在Li|电解质|NCM721全电池中，在0.5C和30°C的循环速率下，循环能力从10次循环扩展到>200次循环。

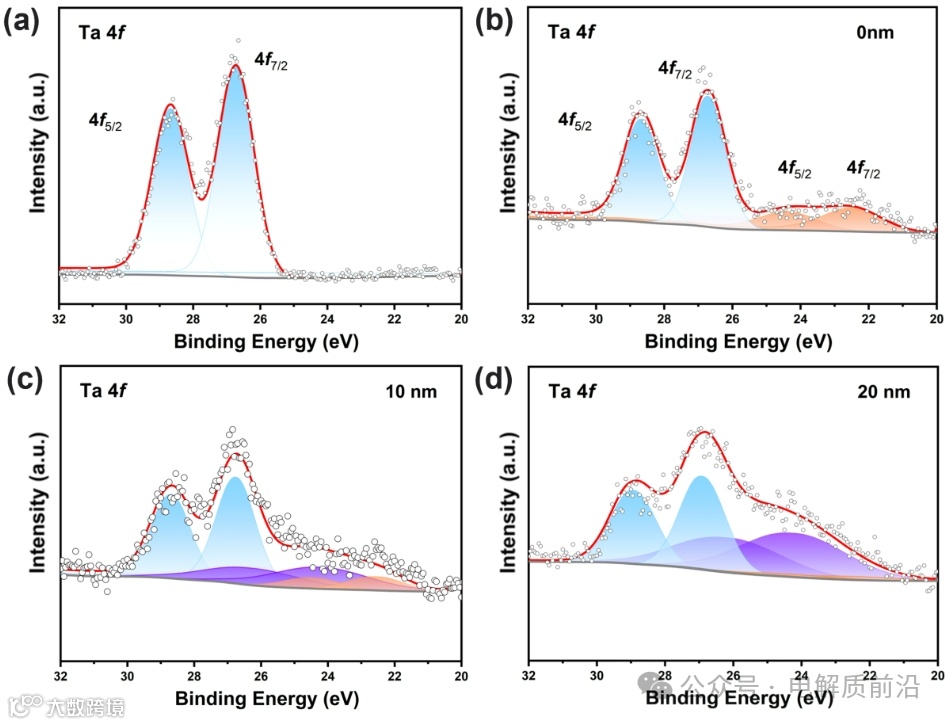

增强的原因是LTLC清除锂枝晶的能力，形成Ta、La和LiCl的钝化层。
Performance Enhancement of the Li6PS5Cl-Based Solid-State Batteries by Scavenging Lithium Dendrites with LaCl3-Based Electrolyte
Adv. Mater. 2023, 202310356
https://doi.org/10.1002/adma.202310356
