山大黄柏标、刘媛媛、邢丹宁，Small：导电三维双金属π-d共轭金属有机骨架Fe3(HITP)2/bpm@Co高效电催化析氧反应

第一作者：林令统

通讯作者：邢丹宁*，刘媛媛*，黄柏标*

单位：山东大学，山东高等技术研究院

金属有机骨架(MOFs)材料导电性差是制约其电催化应用的主要因素。二维π-d共轭MOFs材料由于其固有的高导电性引起了人们的广泛关注，并且在化学电阻传感、储能、超级电容器和电催化等领域有了比较的研究。然而，尽管二维π-d共轭MOFs材料在二维平面内表现出高导电性，但在催化方面仍存在一些缺点，如层间的紧密堆叠，导致比表面积低，传质和扩散困难。因此，在不显著降低高电导率的情况下，扩大层与层之间的空间是进一步提高二维π-d共轭MOFs催化活性的有效途径。

近日，山东大学黄柏标教授、刘媛媛教授和山东高等技术研究院邢丹宁助理研究员，在国际知名期刊Small上发表题为“A Conductive 3D Dual-Metal π-d Conjugated Metal–Organic Framework Fe₃(HITP)₂/bpm@Co for Highly Efficient Oxygen Evolution Reaction”的文章。该文章通过在二维π-d共轭MOFs材料Fe₃(HITP)₂的层间插入bpm形成三维结构，同时利用bpm引入Co离子位点。有效提高了材料的比表面积，同时Fe，Co双金属位点的共同作用导致其具有高效的电催化析氧反应（OER）的性能。

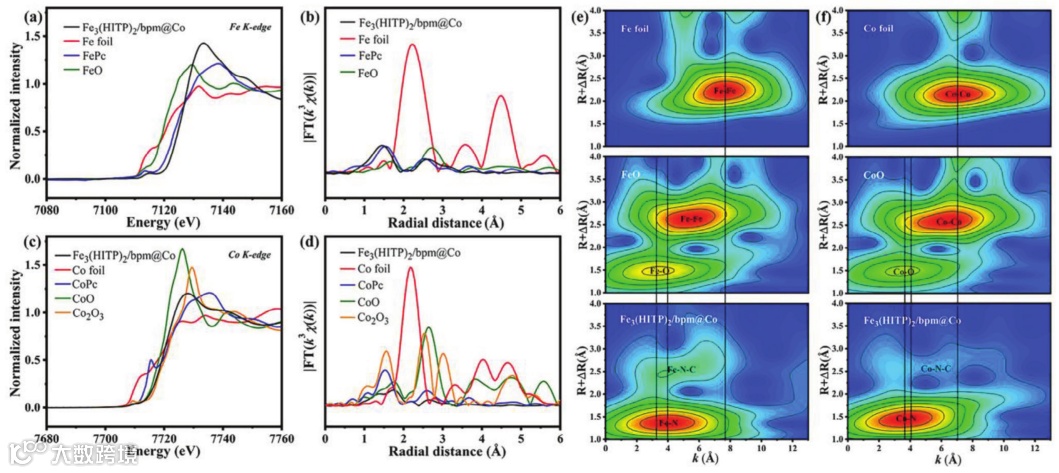

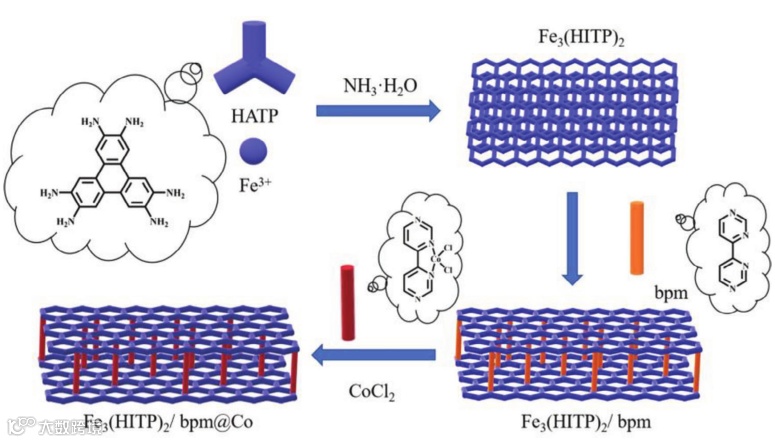

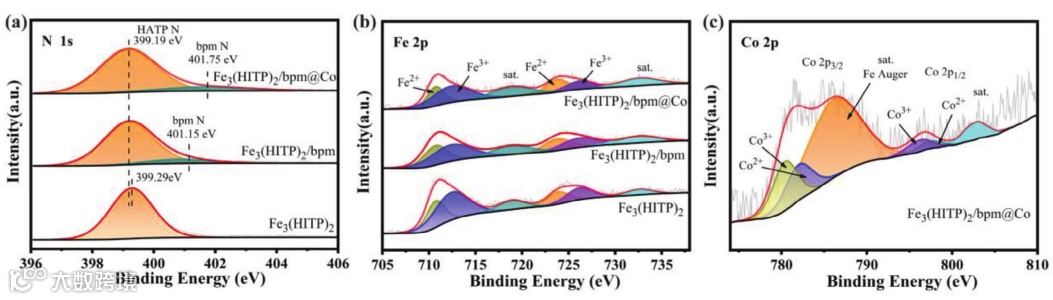

本研究通过氨辅助法制备了Fe₃(HITP)₂，通过加热回流将bpm配体插入Fe₃(HITP)₂的层间，然后在Ar气氛下通过加热回流将Co²⁺与bpm中的N原子配位引入Fe₃(HITP)₂/bpm中，得到Fe₃(HITP)₂/bpm@Co。TEM显示，bpm和Co引入前后，均显示典型的蜂窝状六边形结构。Fe₃(HITP)₂/bpm@Co的比表面积（373.82 m² g⁻¹）相对于Fe₃(HITP)₂（37.23 m² g⁻¹）有明显的提升。通过XANES，EXAFS，XPS，FTIR等表征证明了bpm成功与Fe₃(HITP)₂中的Fe以及Co离子配位，具有Fe-N5和Co-N₂C_l2的配位结构。

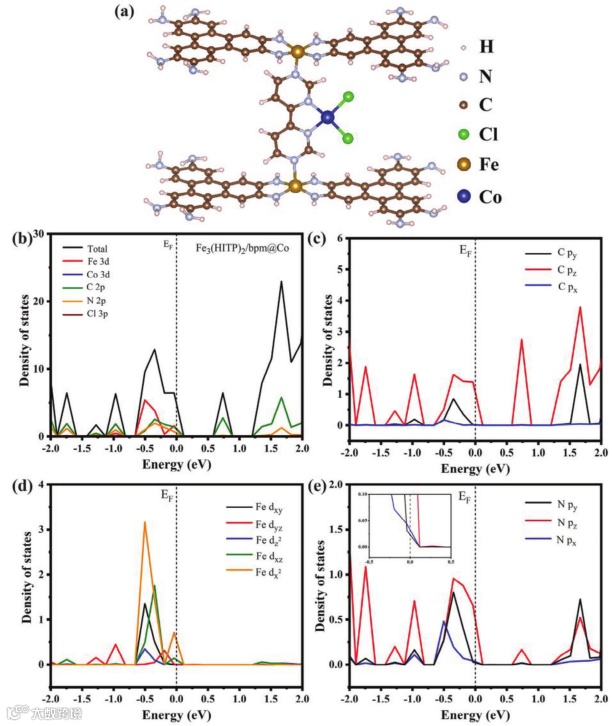

通过对Fe₃(HITP)₂/bpm@Co建模，进行了理论计算。TDOS表明材料是金属性的。PDOS显示除了和常规的2D π-d共轭MOFs一致外，N的px和py轨道和Fe的dx2轨道也对Fe₃(HITP)₂/bpm@Co接近费米能级附近的DOS有贡献，说明bpm配体的引入导致了面外电荷离域的存在。

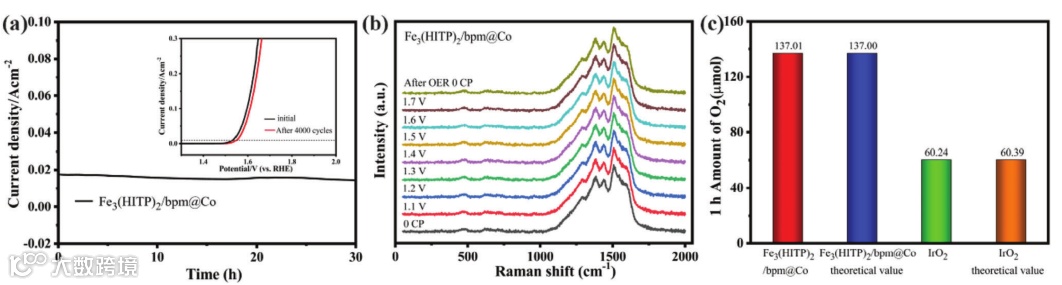

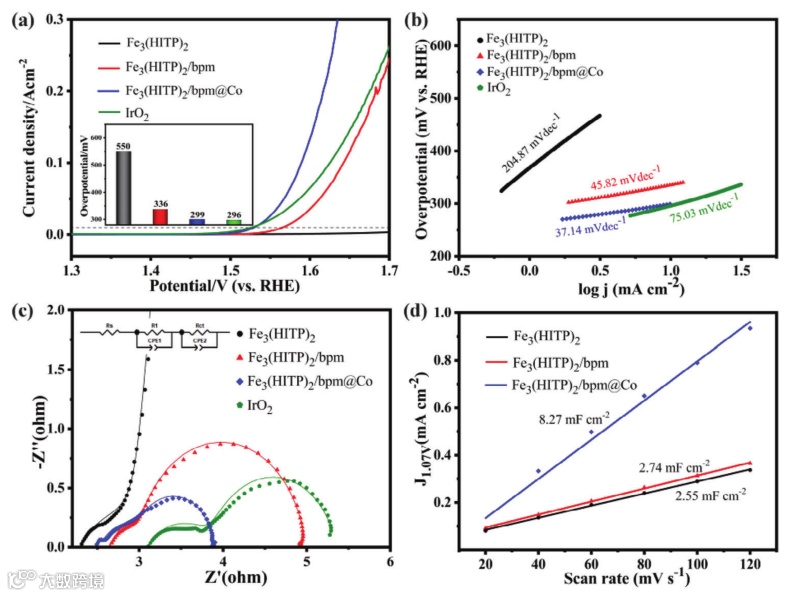

以1 M KOH为电解液，对Fe₃(HITP)₂/bpm@Co进行了OER测试。极化曲线（LSV）显示，Fe₃(HITP)₂/bpm@Co的过电位（299mV 10 mA cm⁻²）相比于Fe₃(HITP)₂以及Fe₃(HITP)₂/bpm有明显的提升，与IrO₂相当。Fe₃(HITP)₂/bpm@Co具有更低的Tafel斜率阻抗（EIS）和更高的电化学活性面积（ECSAs），说明了Fe₃(HITP)₂/bpm@Co具有更优的反应动力学，更低的电荷转移电阻以及更多的电化学活性位点的暴露。另外通过计时电流法及循环伏安法测试了材料的稳定性，在运行OER反应30小时后电流密度仅有少量下降，4000次CV测试后，过电位变化不大，材料具有很好的OER稳定性。另外原位拉曼光谱进一步验证了材料在反应过程中的稳定性。Fe₃(HITP)₂/bpm@Co上产生的O₂气体为137.01 μmol(接近理论产率137.00 μmol)，远高于商用IrO₂的60.24 μmol(接近理论产率60.39 μmol)。

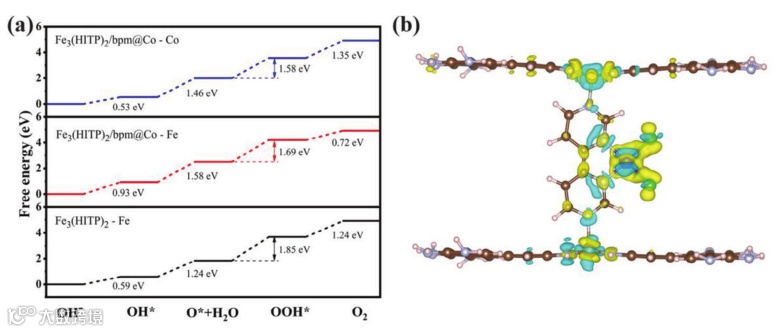

将Fe₃(HITP)₂中的Fe和Fe₃(HITP)₂/bpm@Co中的Fe和Co位点进行建模，对其OER过程中的标准自由能进行测试。O*→OOH*步骤的自由能差最大，是OER反应的决速步骤。此外，Fe₃(HITP)₂/bpm@Co中Co（ΔGO*→OOH*=1.58 eV）和Fe （ΔGO*→OOH*=1.69 eV）位点的自由能均低于Fe₃(HITP)₂中Fe位点（ΔGO*→OOH*=1.85 eV），表明Fe₃(HITP)₂/bpm@Co的过电位低于Fe₃(HITP)₂。同时Fe₃(HITP)₂/bpm@Co中Co位点具有更低的OH-吸附能垒（0.53 eV），有利于反应的开始。Fe₃(HITP)₂/bpm@Co的差分电荷显示，Fe和Co原子都倾向于失去电子。然而，与Fe₃(HITP)₂/bpm@Co中的Fe原子相比，Co原子表现出更高的给电子能力，表明Co是主活性位点，Fe是辅助活性位点。Fe₃(HITP)₂/bpm@Co中Fe和Co活性位点的共同作用导致了其优异的OER活性。

A Conductive 3D Dual-Metal π-d Conjugated Metal–Organic Framework Fe₃(HITP)₂/bpm@Co for Highly Efficient Oxygen Evolution Reaction
