文 章 信 息
调控阳离子-水化学对于抑制锌负极析氢的作用
第一作者:Miao He, Jiahao Chen
通讯作者:Anjun Hu, Jianping Long
单位:成都理工大学,电子科技大学
研 究 背 景
可充电水系锌金属电池的应用受到氢气析出、锌枝晶生成以及循环过程中副产物形成的限制。在锌离子沉积的过程中,包括四个过程: i)电解液中阳离子-溶剂络合物([Zn2+(H2O)6]·SO42-)的传质;ii) 负极表面附近Zn2+的去溶剂化;iii) 负极表面Zn2+的自扩散;iv) Zn2+还原为Zn原子并沉积在负极表面。Zn2+溶剂化壳结构中的六个自由水分子在阳离子-水相互作用下发生了电子转移,削弱了O−H键并增强了水分子的化学活性。活性水分子在Zn2+脱溶剂化过程中很容易在锌金属表面分裂成OH-和H+,导致了H2的析出和离子/电绝缘的Zn4SO4(OH)6·xH2O副产物的堆积。
这种现象导致电解液和金属锌的严重不可逆消耗以及锌(枝晶)的不均匀沉积。因此,阳离子-溶剂复合物结构、电极/电解液界面特征对于确定水分子活性和锌负极稳定性至关重要。
电解液调控可以减少与锌负极相关的问题。其中,在原始电解液中引入低剂量的有机添加剂是一种常用的手段。具体来说,有机分子可能形成一种新的溶剂化结构,抑制析氢反应,并调节氢键网络改善锌负极的动力学。然而,关于这一解释的机理尚不明确,有必要进一步研究引入有机分子后的阳离子-水化学来指导合理电解液结构的设计并解决锌负极问题。
文 章 简 介
基于此,成都理工大学龙剑平教授课题组在国际期刊Energy Storage Materials(1区top,IF:20.4)上发表题为“Manipulating cation-water chemistry to inhibit hydrogen evolution of zinc metal anodes”的研究成果。该工作通过在ZnSO4电解液中引入低剂量的N,N-二甲基甲酰胺 (DMF) 溶剂来调节水合Zn2+的溶剂化结构,由于DMF的古特曼供体数 (26.6) 高于H2O(18.0),因此改变了阳离子-水化学性质。分子动力学(MD)模拟和核磁共振(NMR)光谱证实溶剂化结构从2M ZnSO4电解液中的[Zn2+(H2O)6]·SO42-转变为2M ZnSO4与15 vol% DMF电解液中的[Zn2+(H2O)4(DMF)]·SO42-。
此外,密度泛函理论(DFT)结果表明,引入DMF分子,阳离子-水相互作用减弱,Zn2+溶剂化鞘中的结合H2O表现出更高的最低未占分子轨道(LUMO)能级和稳定性,甚至比自由水更好。因此,这种变化显着抑制了O−H键的断裂并降低了副反应的动力学。该研究不仅证明了阳离子-水化学调节在HER抑制中的作用,也为开发用于锌基器件的高性能和低成本水性电解液奠定了基础。
本 文 要 点
要点一:D-ZS和ZS电解液的溶剂化结构分析
首先制备了添加DMF的2M ZnSO4电解液(D-ZS)和原始2M ZnSO4电解液(ZS)。根据MD模拟结果表明,DMF分子取代了部分原来结合的水分子,导致D-ZS电解液体系中Zn2+溶剂化结构发生显着变化;相应的径向分布函数(RDF)和配位数分析表明,DMF 分子进入 Zn2+的第一溶剂化壳,Zn-H2O和Zn-DMF的平均配位数分别为4.2和1.2,表明DMF添加剂成功地调节了H2O在相对较短的距离内与Zn2+配位的数量。通过核磁共振和傅里叶变换红外光谱(FTIR)证明,DMF分子进入第一溶剂化鞘层并随后释放受限的水分子,增强了水分子中的O−H键,调整了Zn2+和 H2O之间溶剂化相互作用。根据DFT计算了结合能、氢键数量、静电势和均方位移,表明DMF分子可以调控 Zn2+溶剂化结构,同时不影响锌负极的反应动力学。

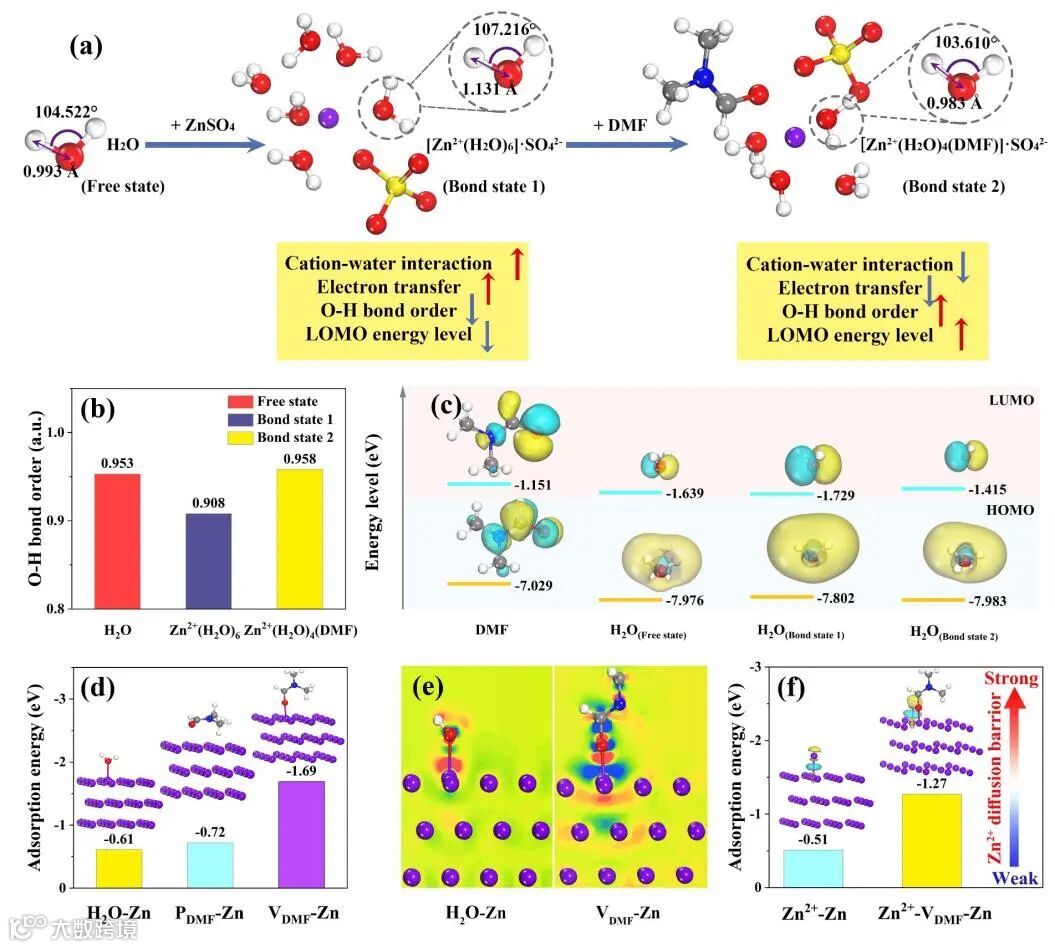

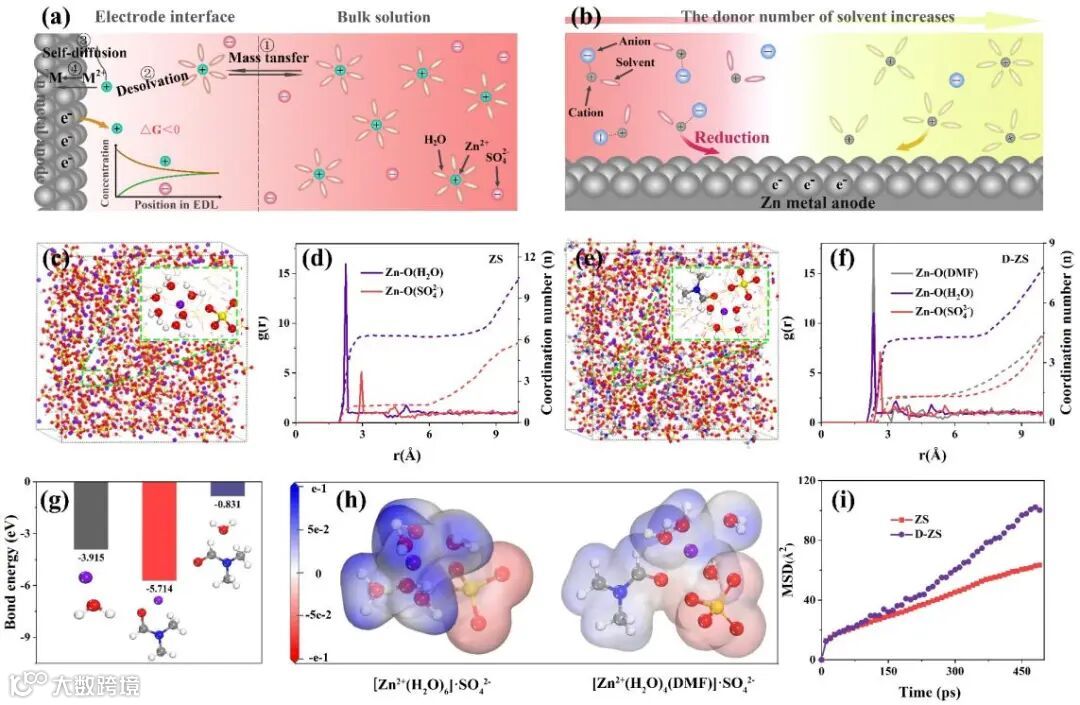

图1 (a) Zn2+自发逃逸和沉积的过程示意图。(b)锌离子配位原理示意图。(c) ZS 和 (e) D-ZS 电解液体系的MD快照。(d) ZS 和 (f) D-ZS 电解液体系的 RDF 和配位数。(g)Zn2+、DMF和H2O之间的结合能。(h) [Zn2+(H2O)6]·SO42- 和 [Zn2+(H2O)4(DMF)]·SO42- 的静电势图。(i) MSD 在 ZS 和 D-ZS 电解液下随时间变化。
要点二:不同溶剂化结构中的阳离子-溶剂化学和负极-电解液界面的稳定性
根据MD模拟得到的溶剂化结构,结合DFT计算得到的Zn2+电荷数和水分子的H−O−H键角和O−H键长,表明了Zn2+的高电荷和强极化性带来的阳离子和水之间的强相互作用,最终导致削弱了H2O的O−H键,使其更容易破裂并释放氢气;添加 DMF溶剂后,Zn2+和H2O之间的结合强度降低,增加了H2O的O−H键,使得结合水分子的稳定性增强。LUMO能级结果表明,在加入DMF分子后,结合水表现出更高的抗还原性和更宽的电化学窗口。因此,添加DMF能有效降低副反应动力学。根据结合能,差分电荷密度及相应的切片二维等值线图和LUMO能级,表明了DMF分子优先以垂直状态吸附在锌金属负极上,阻碍水分子分解成氢气和硫酸锌副产物。此外,吸附的DMF具有较高的稳定性,抑制了Zn2+不可控的二维扩散过程,有利于锌原子的均匀沉积,从而减少了锌枝晶的形成。
图2 (a) 基本模型和DFT计算结果。(b) 不同状态下 H2O的 O−H 键序。(c) DMF分子和H2O分子在不同状态下的HOMO和LUMO。(d) H2O和DMF在Zn(002)晶面上的吸附能,插图显示相应的吸附模型。(e) VDMF/H2O分子和 Zn (002) 之间差分电荷密度的切片二维等值线图。(f) Zn2+在Zn(002)和V-DMF/Zn(002)上的吸附能,插图显示相应吸附模型的差分电荷密度。
要点三:抑制析氢和锌枝晶
SEM、三维激光显微镜和成核过电位测试证明了锌离子的均匀沉积;原位光学显微镜证明了锌镀层的光滑均匀,且没有任何枝晶;有限元分析模拟了锌离子电镀过程,模拟结果表明,DMF添加剂在沉积前有效地屏蔽了凸块上的电场,使得凹表面上的Zn原子能够顺利填充,并形成平坦的上表面,支持了实验结果;线性扫描伏安法、线性极化曲线和XRD证明了DMF添加剂减少了水分子引起的杂质的形成,这可归因于DMF添加剂降低了锌离子溶剂化壳中结合水的数量和活性,抑制了HER和腐蚀反应。

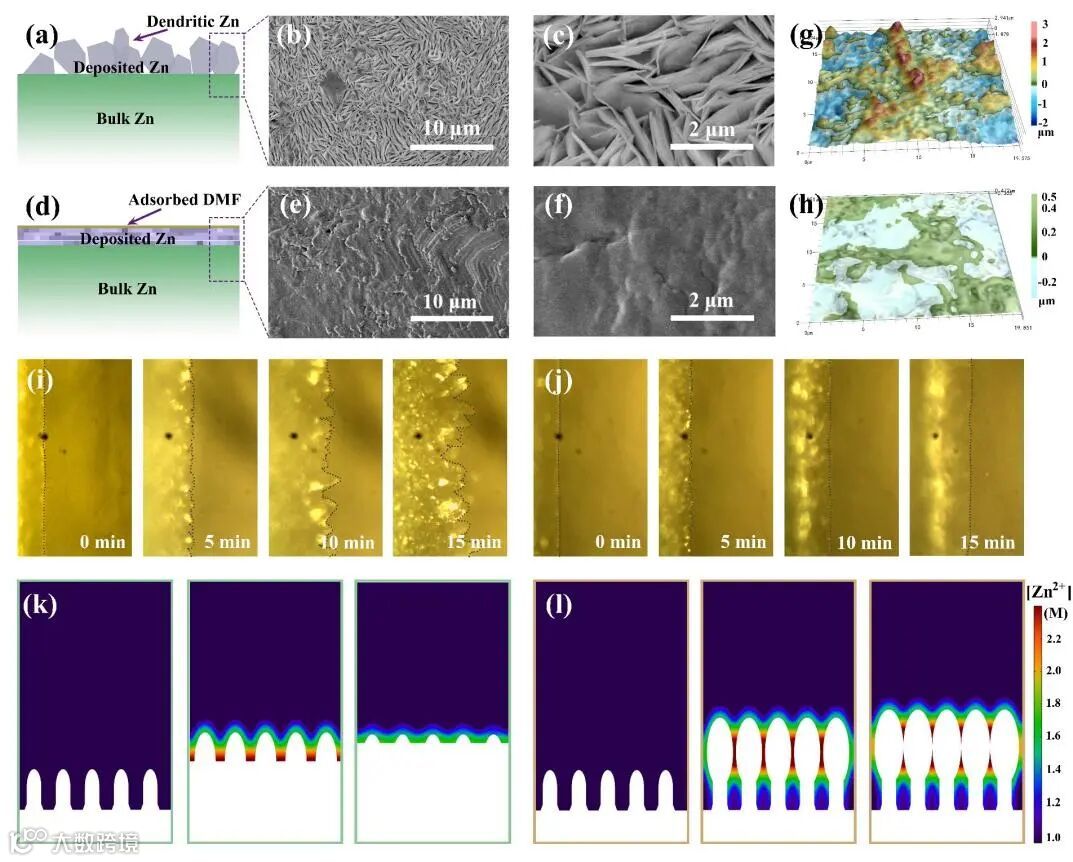

图3 (a)ZS 和(e)D-ZS 电解液中锌沉积的示意图。(b-c) ZS 和 (f-g) D-ZS 电解液中锌沉积的SEM,电镀容量为 10 mA h cm-2。(d) ZS 和 (h) D-ZS 电解液的三维激光显微镜图像。在 (i) ZS 和 (j) D-ZS 电解液中锌负极上电镀锌的原位光学图像。COMSOL 模拟在 (k) D-ZS 和 (l) ZS 电解液下 0 秒、300 秒和 600 s(从左到右)的镀锌过程。
要点四:锌负极的电镀/剥离稳定性
采用D-ZS电解液的在Zn||Cu半电池表现出75.58%的初始CE,仅在15个循环内就迅速达到了高CE(99.63%),并且在超过1300个循环中保持稳定。此外,在2.0 mA cm-2/1.0 mAh cm-2和5.0 mA cm2/2.5 mAh cm-2条件下,Zn||Cu电池在D-ZS电解液中的CE仍可达到99.5%以上优化的稳定性。XRD展示了D-ZS中副产物Zn4SO4(OH)6·5H2O微弱的衍射峰,表明DMF分子对副产物的形成和水的分解具有抑制作用。使用D-ZS电解液的Zn||Zn对称电池在0.5 mA cm-2/0.25 mAh cm-2条件下保持稳定的循环寿命长达1970小时。为了应对极端条件和实际应用使用条件,D-ZS在DOD为50%和60%时均表现出优异的电化学性能。
测试了D-ZS电解液在以商用活性炭 (AC) 作为阴极的锌离子混合超级电容器 (ZHSC) 中的实际可行性。ZHSCs的循环伏安图 (CV) 表明其具有两种储能机制,即电池(阴极上离子的吸附和解吸)和电容器(负极上锌离子的电沉积和剥离),且使用D-ZS电解液的 ZHSC增强了全电池的充电/放电容量;使用D-ZS电解液的ZHSC同样展示出了更好的倍率性能,更长的循环时间和更高的容量保持率。此外,D-ZS电解液组装的Zn-MnO2水系电池也体现了更好的电化学性能。证实了这种改性方法与各种阴极的兼容性及其广泛的应用潜力,这对于开发高容量和长循环寿命的电子器件至关重要。

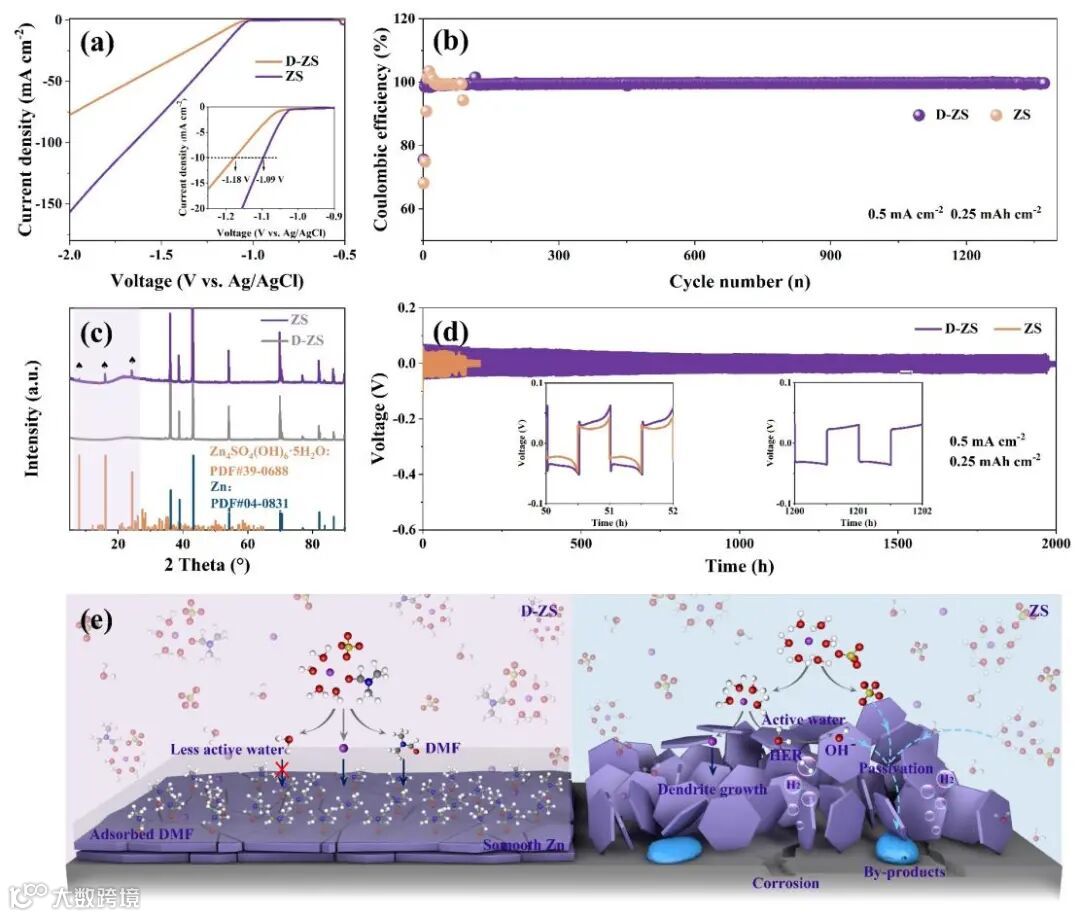

图4 (a) ZS和D-ZS电解液中的LSV曲线;(b) 使用ZS或D-ZS作为电解液的Zn||Cu在0.5 mA cm-2下的循环性能;(c) 沉积容量为5 mAh cm-2的Zn电极在ZS和DZS电解液中的XRD图谱;(d) Zn||Zn对称电池在0.5 mA cm-2下的循环性能;(e) ZS和D-ZS电解液基本机理示意图。

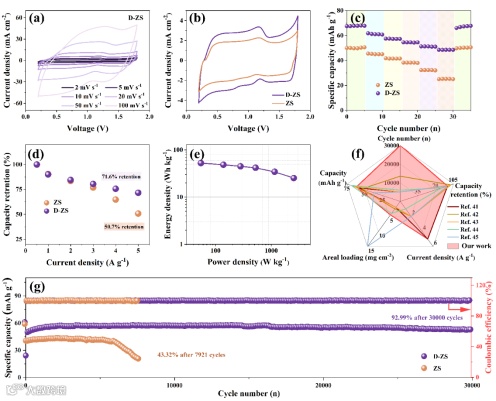

图5 (a) 不同扫描速率下D-ZS基ZHSCs的CV曲线。(b) D-ZS基ZHSC和ZS基ZHSC在5 mV s-1扫速下的CV曲线。D-ZS基和ZS基ZHSC的 (c) 倍率性能和 (d) 相应的容量保留率。(e) D-ZS ZHSC 的Ragone图。(f) 用于本工作性能比较的雷达图以及ZHSCs重要参数的相关参考文献。(g) D-ZS基ZHSC 和ZS基ZHSC在2 A g-1下的恒电流循环性能。
文 章 链 接
M. He, J. Chen, A. Hu*, Z. Yan, L. Cao, J. Long*, Manipulating cation-water chemistry to inhibit hydrogen evolution of zinc metal anodes, Energy Storage Mater. 2023, 62, 102941.
https://doi.org/10.1016/j.ensm.2023.102941
添加官方微信 进群交流
SCI二氧化碳互助群
SCI催化材料交流群
SCI钠离子电池交流群
SCI离子交换膜经验交流群
SCI燃料电池交流群
SCI超级电容器交流群
SCI水系锌电池交流群
SCI水电解互助群
SCI气体扩散层经验交流群
备注【姓名-机构-研究方向】
投稿请联系contact@scimaterials.cn
点分享
点赞支持
点在看
